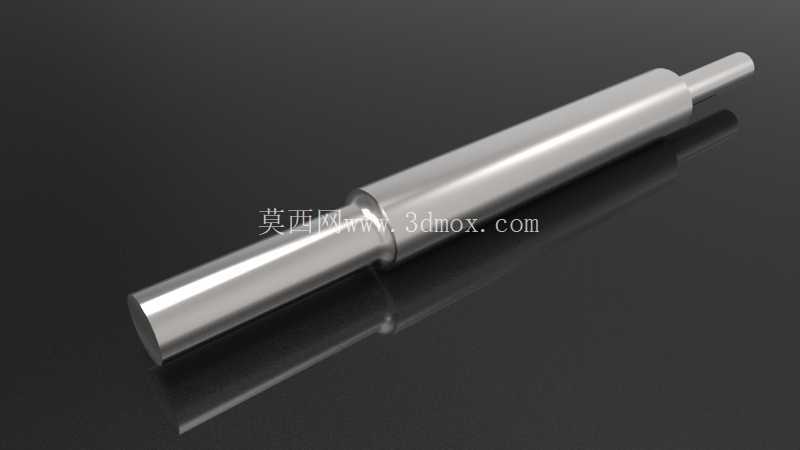

通讯设备用阶梯式金属传动轴结构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1125717
  • 通讯设备用阶梯式金属传动轴结构
  • 通讯设备用阶梯式金属传动轴结构

  这类阶梯轴是通讯类机电设备内部传动链路里的核心基础零件,日常在小型信号调节机构、通讯终端传动模组、便携通讯设备的伸缩调节组件里都能见到它的身影,区别于等直径光轴,阶梯式的结构设计从根源上解决了光轴无法同时满足多段不同安装配合、轴向定位、载荷分段承载的痛点。从实际装配场景来看,这类轴的各段直径差是严格按照安装边界来设计的,最细的伸出端一般用来和调节旋钮、信号触发拨杆做间隙配合,中间直径最大的轴段是核心承载段,需要和设备内部的支撑轴承做过渡配合,承担径向载荷与传动过程中的扭矩传递,靠近伸出端的轴肩是核心定位基准,装配时轴承内圈端面会直接抵在轴肩端面上,不需要额外加装轴套或者定位挡圈,就能把轴向窜动量控制在0.02mm以内,完全满足通讯设备高频微调时的传动精度要求。

  做这类轴的三维建模时,首先要敲定的是各轴段的同轴度公差基准,所有外圆面的同轴度必须以中间最大直径轴段的轴线为基准,不然装配后会出现转动卡滞、调节阻尼不均匀的问题,实际建模过程中不需要做过多的装饰性倒角,所有轴端的倒角统一取C0.5,既可以去除机加工后的毛刺,也能在装配时起到导向作用,避免装配过程中刮伤轴承内圈或者安装孔的内壁。从载荷特性来看,通讯设备里用的这类阶梯轴不需要承受大扭矩重载,更多是承受频繁小角度转动带来的交变接触应力,所以轴段之间的过渡圆角不能太小,一般取R0.3到R0.5,避免应力集中导致的轴段断裂,很多新手建模时容易忽略过渡圆角,直接做直角台阶,实际加工出来的零件在经过上万次调节转动后,台阶位置很容易出现疲劳裂纹,直接影响设备的使用寿命。

  安装边界方面,这类轴的总长度是严格按照设备内部的安装腔尺寸来定的,两端的伸出长度分别对应外部操作端和内部传动端的连接尺寸,最大轴段的直径要和选用的支撑轴承内径完全匹配,轴肩的高度要低于轴承内圈的厚度,不然拆卸轴承时无法顺利施力,日常维护时会大幅增加拆装难度。实际应用中,这类阶梯轴除了通讯设备的调节机构,也会用在小型电子设备的按键传动、翻盖机构的转轴组件里,因为阶梯结构可以在一根轴上同时实现多个零件的安装定位,不需要额外加装定位零件,能有效减少设备内部的零件数量,压缩整体装配空间,完全符合便携通讯设备小型化、轻量化的设计趋势。

  建模时还要注意各轴段的表面粗糙度要求,和轴承配合的轴段表面粗糙度要达到Ra1.6,和拨杆、旋钮配合的伸出段表面粗糙度达到Ra3.2即可,非配合的轴段表面粗糙度取Ra6.3就可以满足使用要求,不需要做过高的精度要求,不然会无端增加加工成本。另外这类轴一般采用不锈钢材质做表面钝化处理,既可以满足通讯设备的防腐蚀要求,也能避免长期使用后表面生锈导致的转动阻尼变大,不需要额外做表面喷涂或者镀层处理,金属本身的表面质感就能满足设备内部的外观要求。在做装配校验的时候,要重点检查轴肩和轴承端面的贴合度,确保装配后没有间隙,不然转动过程中会出现轴向窜动,导致调节精度下降,同时要核对各轴段的长度尺寸,确保安装后两端的伸出长度在设计公差范围内,不会出现外部旋钮突出量不一致、内部传动件啮合不到位的问题。
