平皮带传动用扁平滑轮结构设计

　　在中小载荷的平皮带传动场景里，这类扁平滑轮是传递动力、调整皮带张紧度的核心部件，常见于轻工输送设备、小型机床辅机、农用简易传动装置以及部分通讯设备的内部走线传动结构中，区别于V带轮的楔形槽结构，扁平滑轮的轮缘采用平直工作面，完全适配平皮带的宽幅接触传动特性，运行过程中皮带弯折损耗更小，适合长中心距、传动比要求不极端严苛的动力传递场景。从实际使用的角度看，这类滑轮的核心功能是为平皮带提供平滑的支撑回转面，将主动轴的旋转动力通过摩擦力传递给从动端，部分场景下也会作为张紧轮使用，通过调整安装位置改变皮带的包角，抵消皮带长期运行产生的蠕变伸长，避免传动打滑丢转。

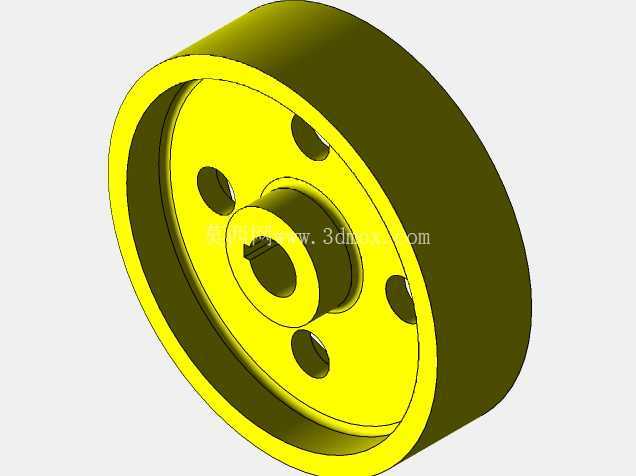

　　设计这类滑轮的时候，首先要匹配对应平皮带的宽度，轮缘的实际宽度要比皮带标称宽度宽出10到15毫米，防止皮带运行过程中出现跑偏脱轮的问题，轮缘的两端会做极小的倒角处理，避免尖锐棱边切割皮带的侧边纤维，延长皮带的使用寿命。轮体的结构采用辐板式设计，中心设置带键槽的安装轴孔，键槽的尺寸按照对应轴径的国标平键规格选取，保证扭矩传递过程中不会出现轴与轮的相对转动，轴孔周边做凸起的轮毂结构，轮毂的长度要大于安装轴径的1.2倍，保证轮体在轴上的安装定位足够稳定，不会出现倾斜偏摆。

　　辐板上均匀开设四个减重孔，在不影响轮体结构强度的前提下，尽可能降低轮体自身的转动惯量，减少设备启动阶段的动力损耗，同时减重孔也可以作为安装时的撬动点位，方便检修过程中轮体的拆卸调整。轮体的材质一般选用灰铸铁或者硬质工程塑料，灰铸铁材质的滑轮耐磨性更好，适合转速稍高、载荷偏大的传动场景，工程塑料材质的滑轮自重更轻、运行噪音更低，适合小型家电、办公设备这类对噪音控制有要求的场景。安装边界上，这类滑轮的轴向定位依靠轴肩和轴端挡圈实现，安装时要保证轮体的回转中心与安装轴的轴线完全重合，径向跳动量要控制在0.1毫米以内，端面跳动量不超过0.2毫米，避免皮带运行过程中出现周期性的窜动。

　　轮缘的工作表面粗糙度要控制在Ra1.6到Ra3.2之间，过于粗糙的表面会加速皮带的磨损，过于光滑的表面则会降低摩擦系数，容易出现传动打滑的问题。实际选型过程中，要根据传递的功率、皮带的运行线速度确定滑轮的基准直径，直径过小会导致皮带的弯折应力过大，大幅缩短皮带的使用寿命，直径过大则会增加传动结构的整体尺寸，占用过多的设备安装空间。在多轮组成的平皮带传动系统中，所有滑轮的轮缘中心要处于同一平面内，平面度误差不能超过两带轮中心距的千分之三，防止皮带在运行过程中受到侧向的附加应力。这类扁平滑轮没有复杂的异形结构，加工工艺性较好，铸铁材质的轮体可以通过铸造一次成型毛坯，之后经过车削、钻孔、插键槽几道工序即可完成加工，生产效率高，成本可控，适合批量配套生产。日常维护过程中，只需要定期检查轮缘表面的磨损情况，清理表面积攒的油污和粉尘，保证皮带与轮面之间的摩擦系数稳定，同时检查轮毂与轴的配合是否出现松动，键槽是否存在压溃变形的情况，就能保证传动系统长期稳定运行。
