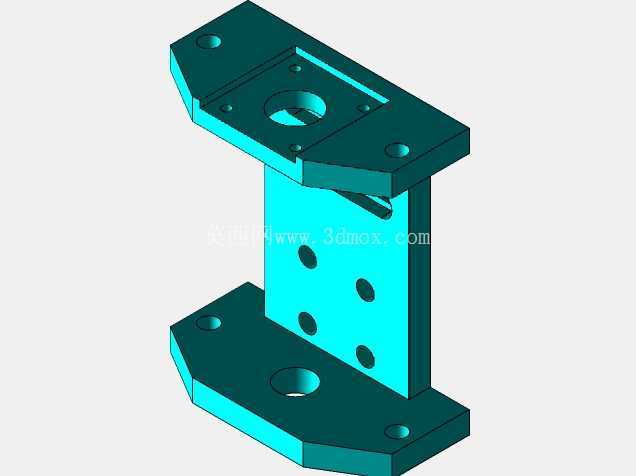

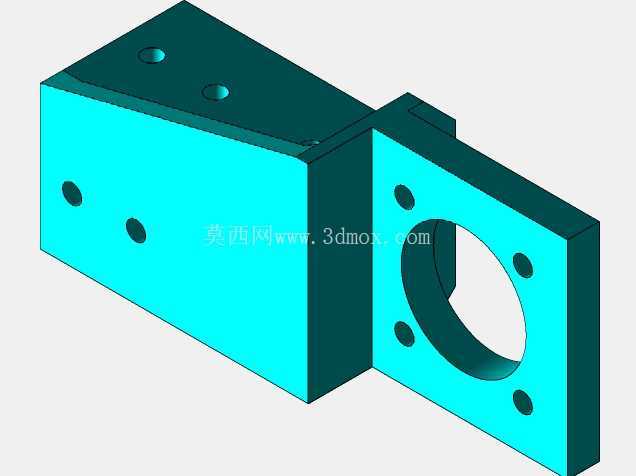

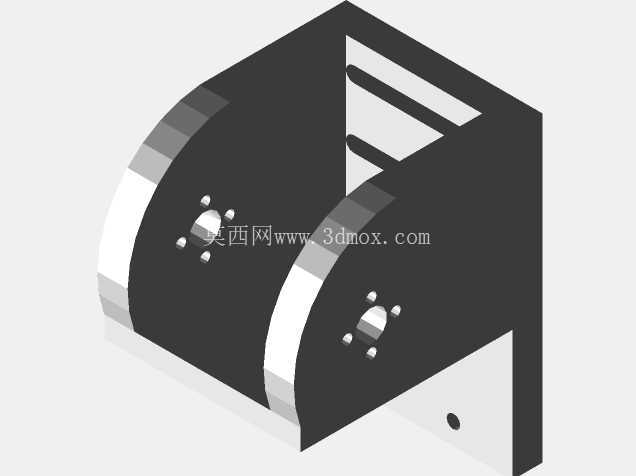

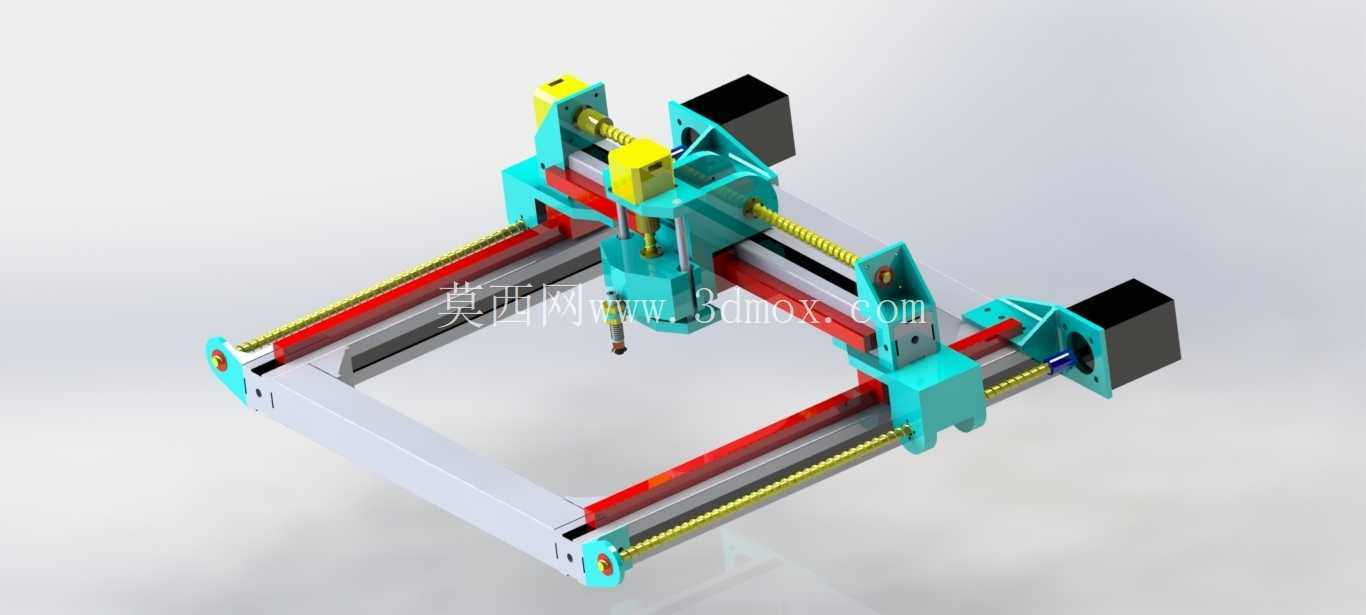

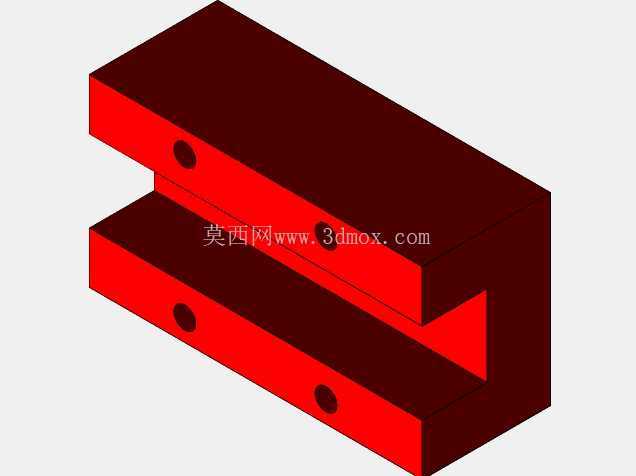

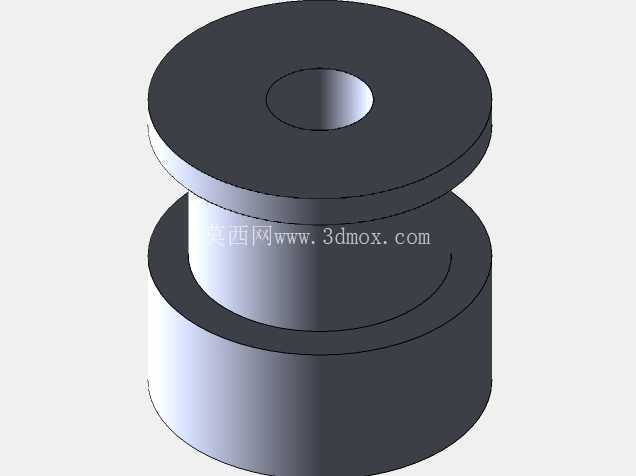

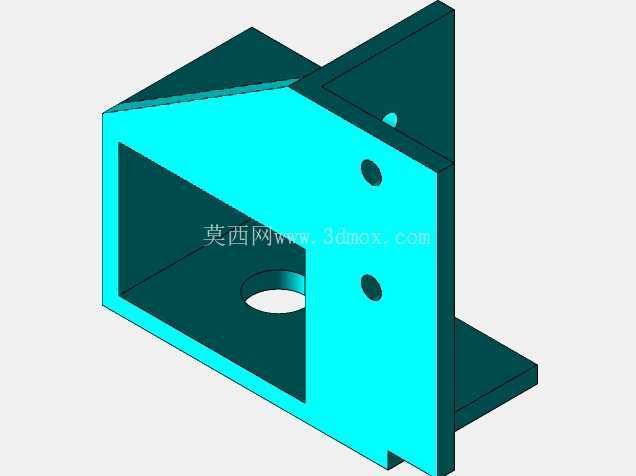

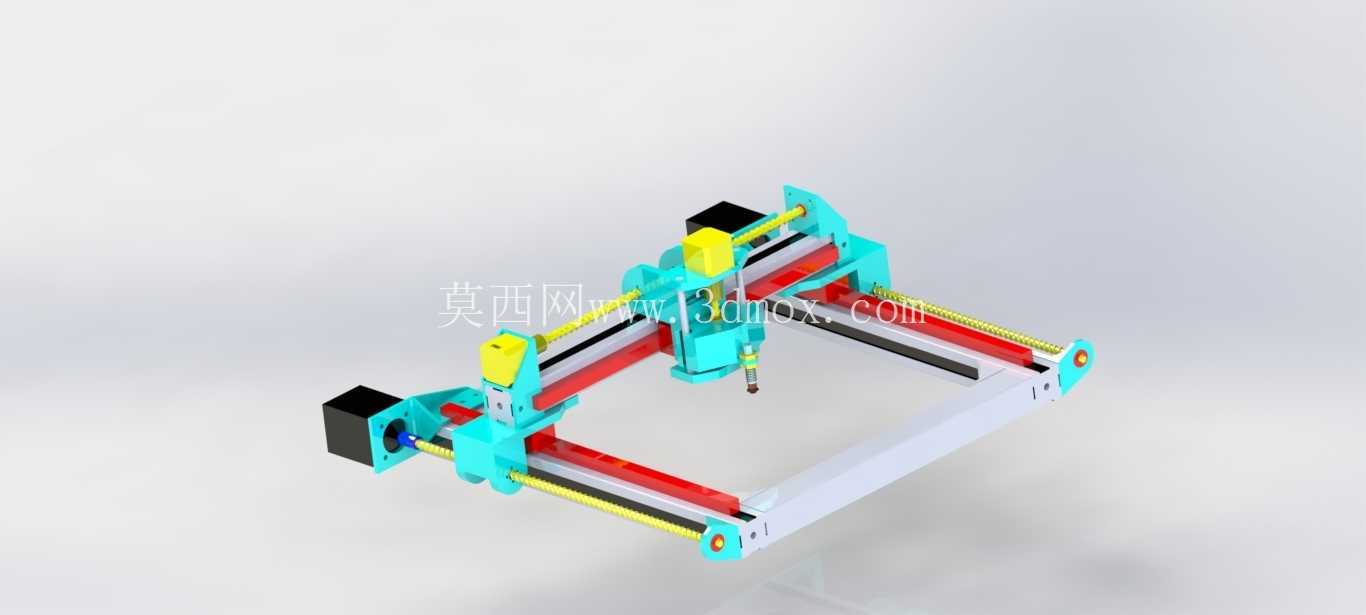

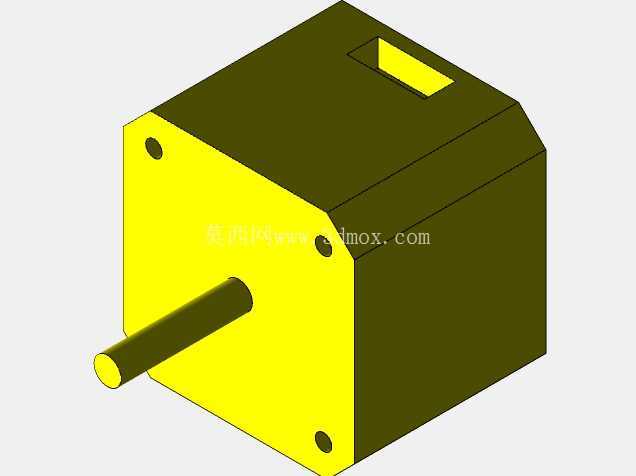

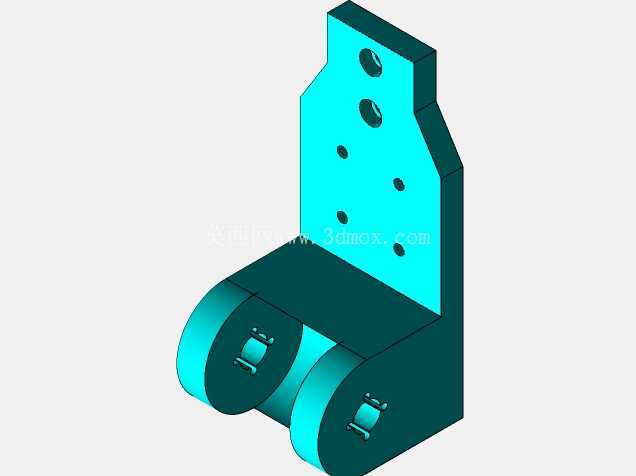

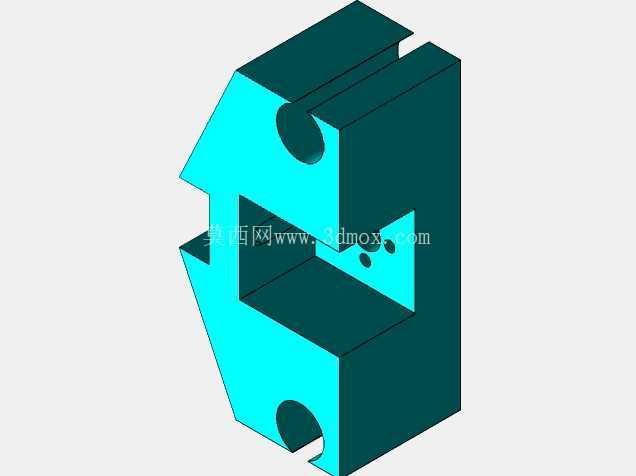

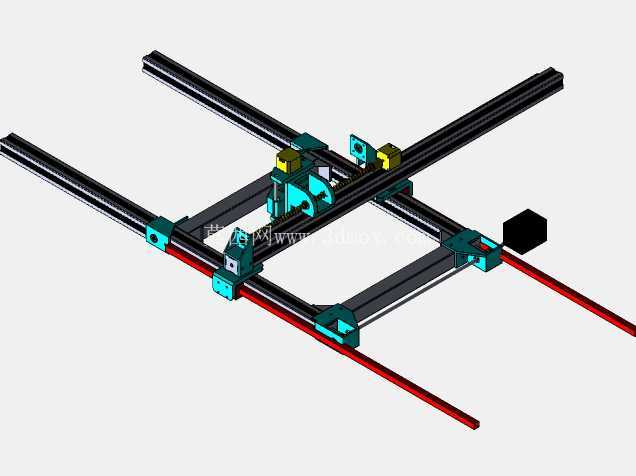

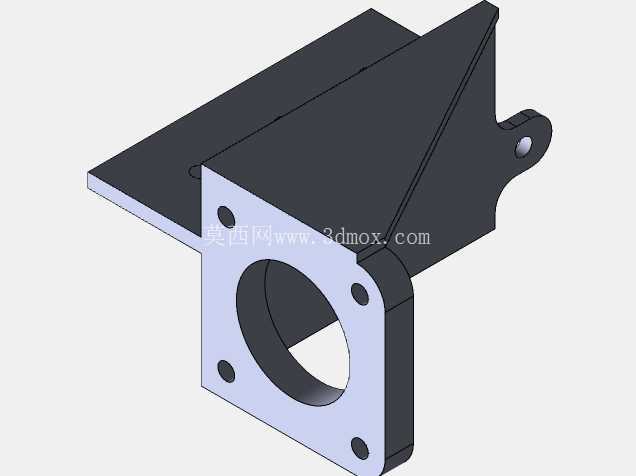

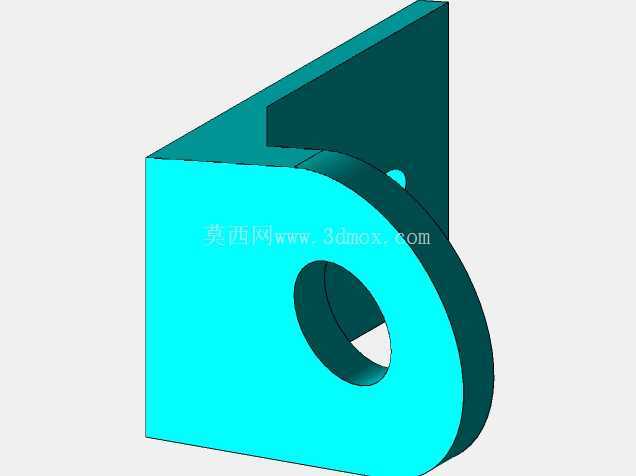

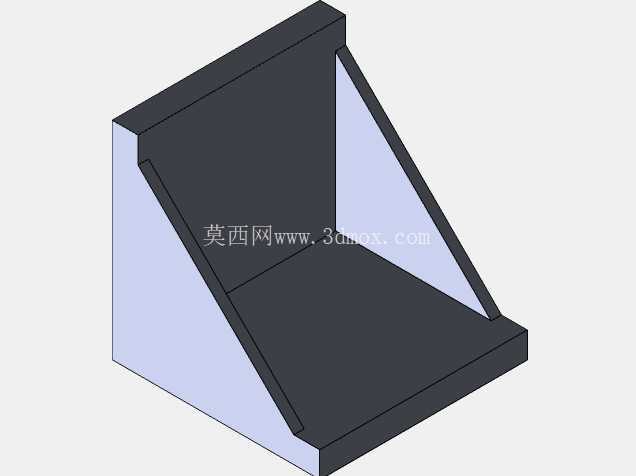

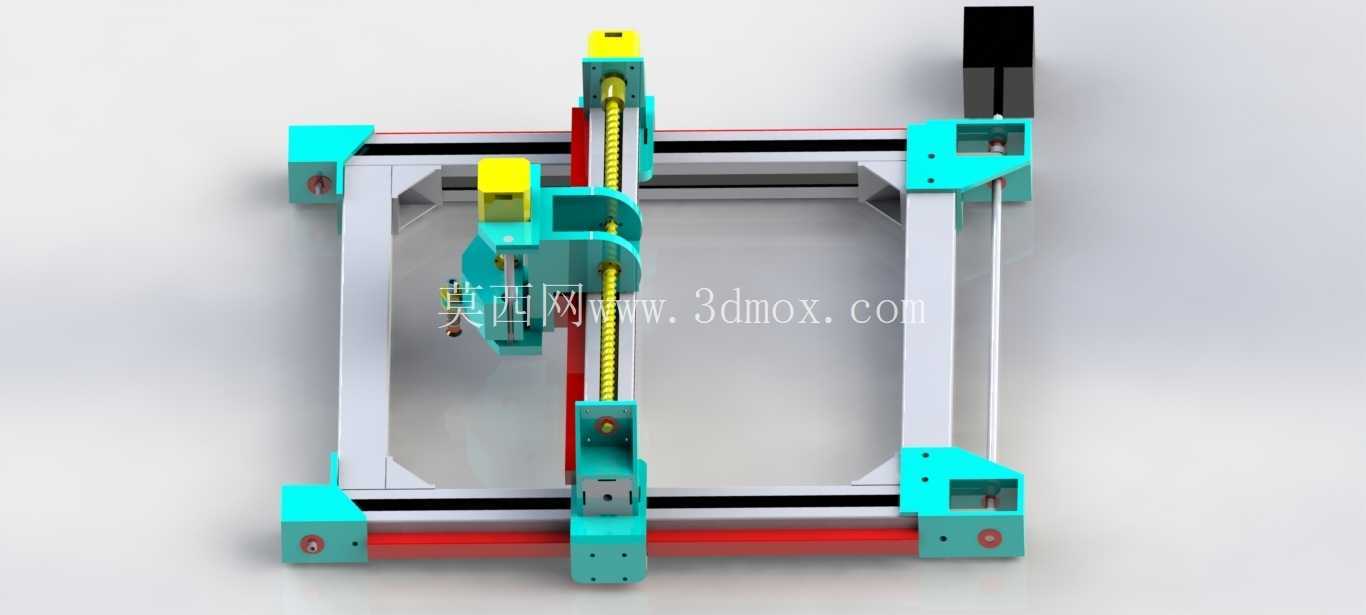

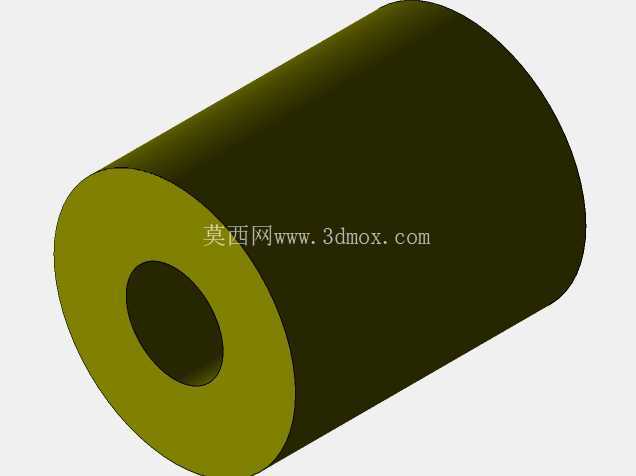

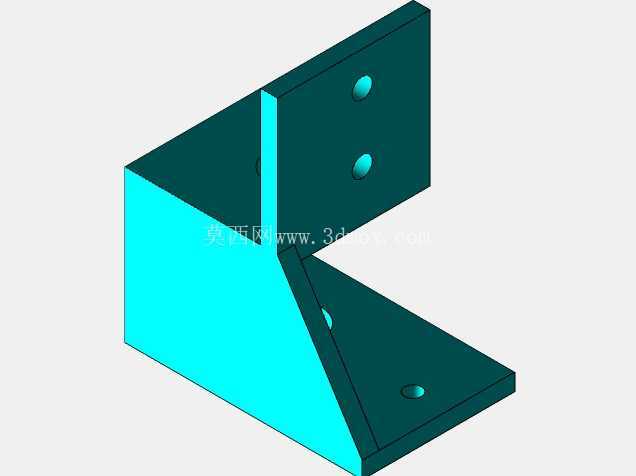

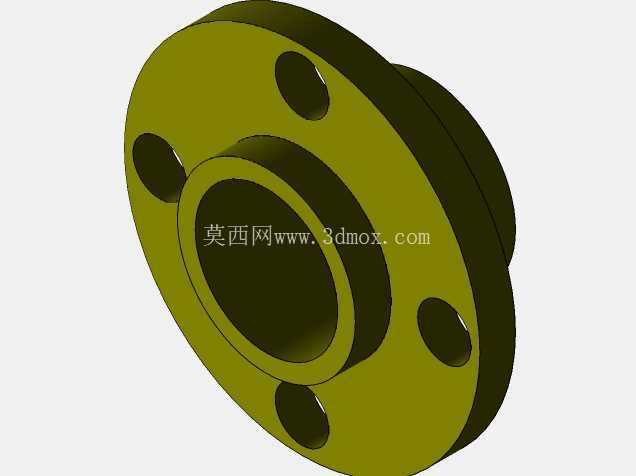

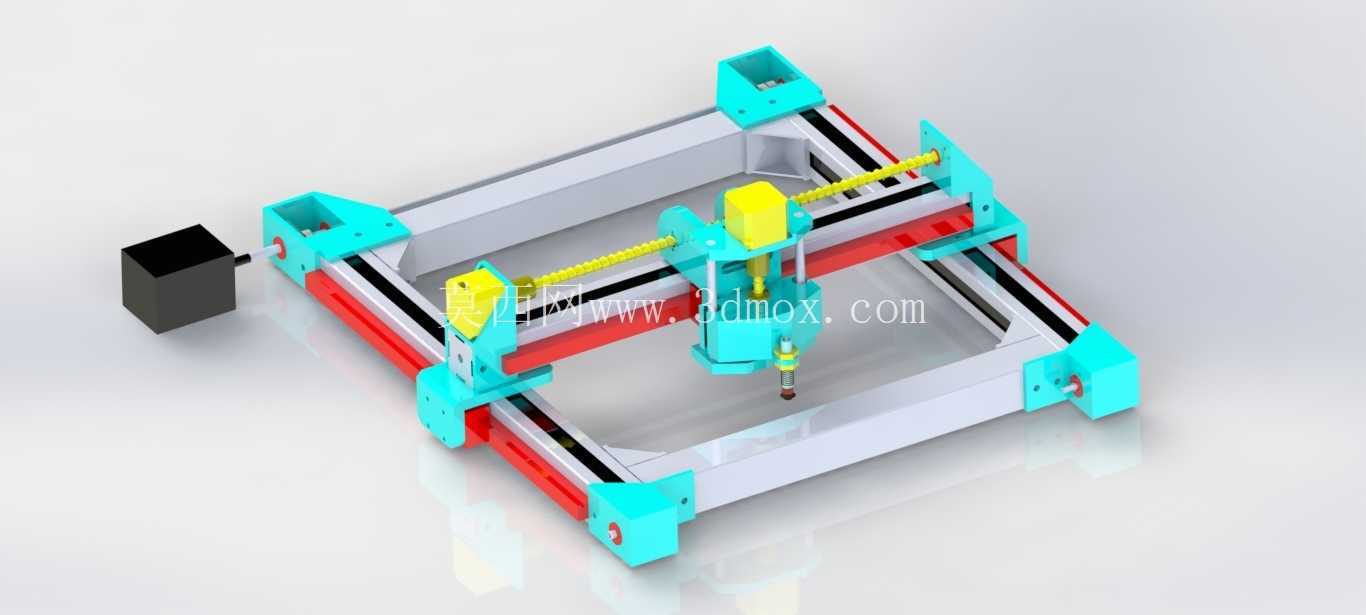

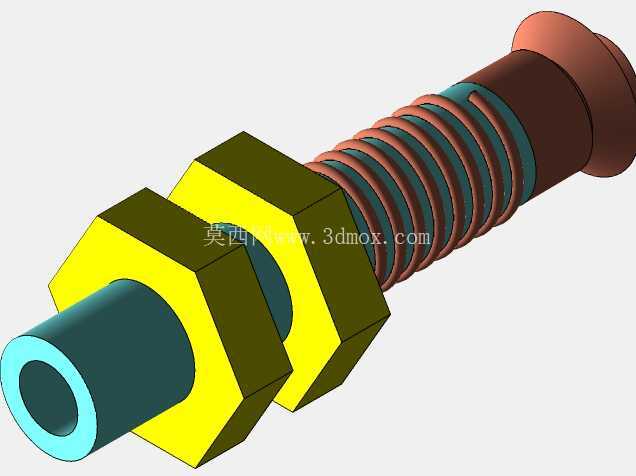

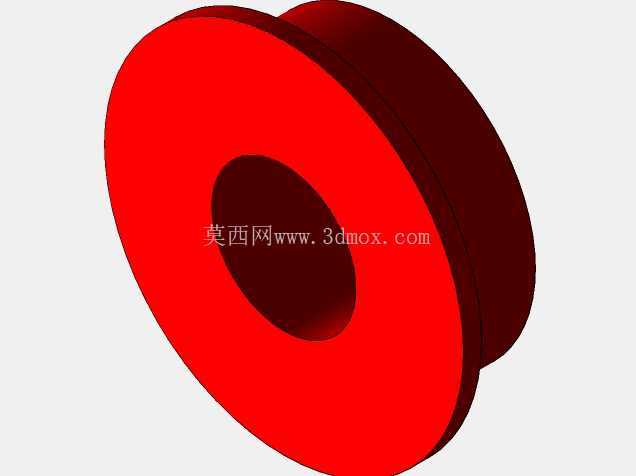

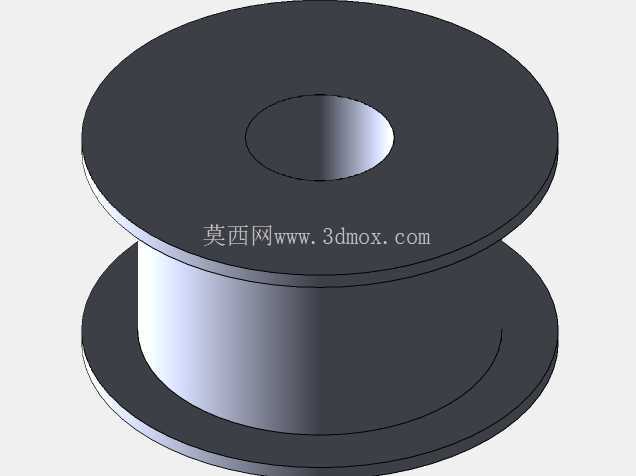

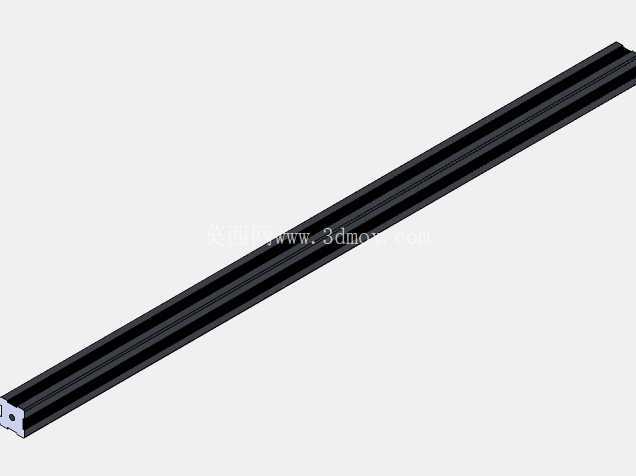

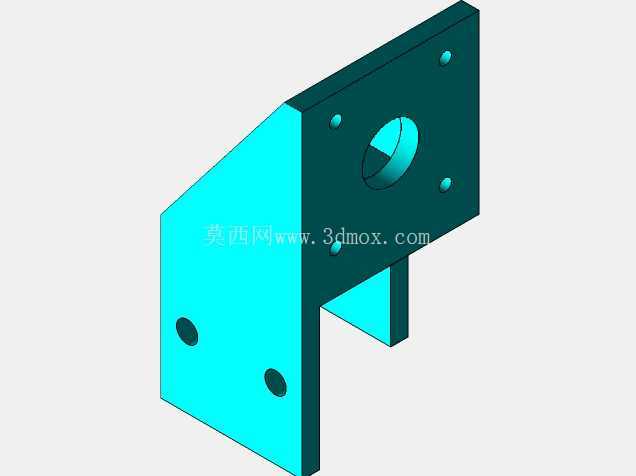

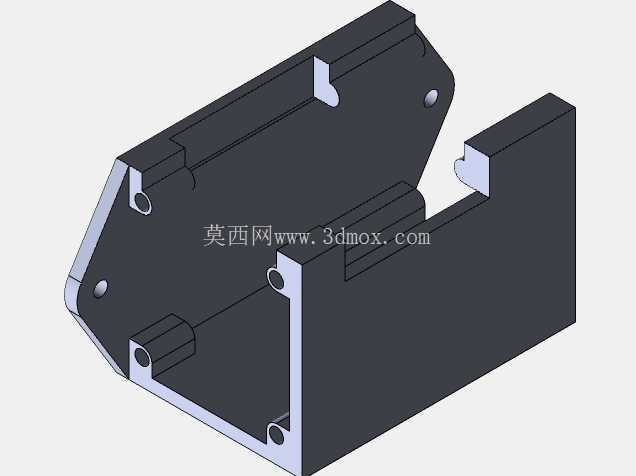

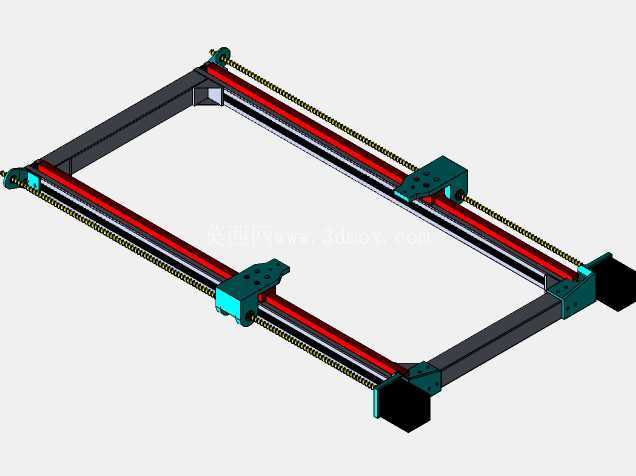

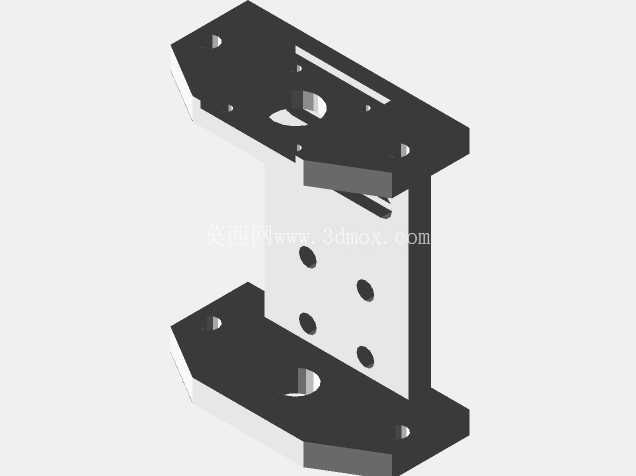

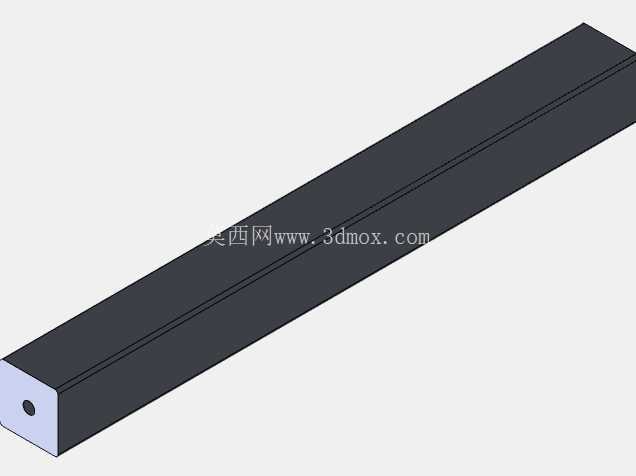

这套十字排布的双轴线性传动机构,核心是实现平面范围内的精准点位移动与轨迹运动,在桌面级数控作业场景里适配性极强,小尺寸工件的点位作业、轻型负载的平面轨迹加工都能依托这套机构完成运动承载。从结构布局来看,两根平行布置的长向线性导轨作为X向运动基准,导轨采用标准工业铝型材搭配直线光轴的组合,光轴表面做了硬化处理,耐磨性能满足长期往复运动的损耗要求,滑块与光轴配合的间隙通过预紧调节块控制,避免高速运动时出现窜动影响定位精度。跨接在X向导轨上的横梁组件集成了Y向运动导轨,Y向导轨与X向呈90度垂直排布,两个方向的运动都通过同步带传动实现动力传递,同步带轮与驱动端的连接采用胀紧套固定,消除键连接带来的回程间隙,传动精度可以控制在0.1mm以内,完全满足轻型数控作业的精度要求。

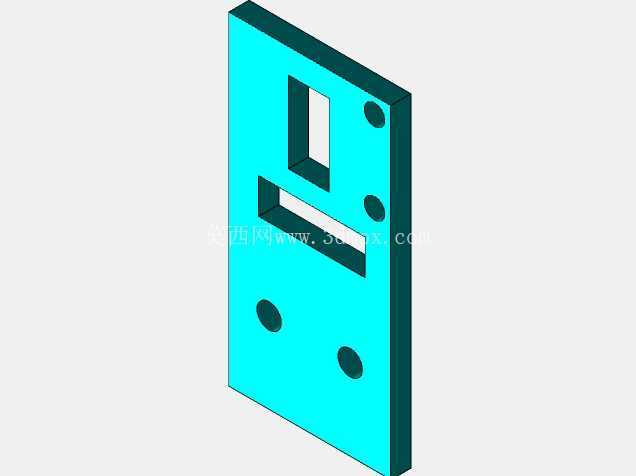

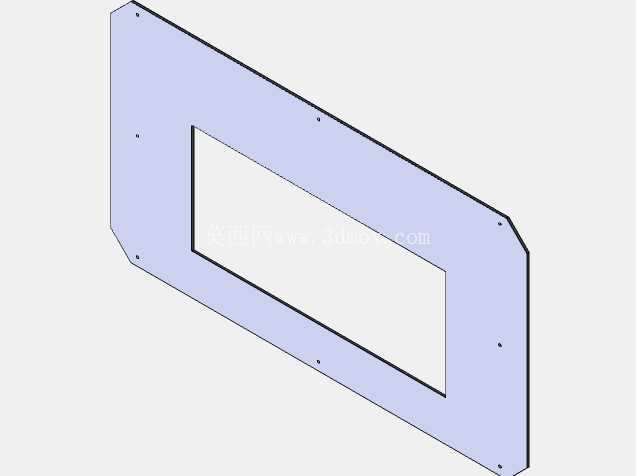

设计过程中优先考虑了安装边界的适配性,整套机构的安装基准面为底部两根X向导轨的下表面,安装时只需要保证基准面的平面度在0.2mm/全长范围内,就可以避免导轨安装扭曲导致的运动卡滞问题。X向导轨的两端都设置了硬限位块,限位块采用聚氨酯缓冲材质,在运动滑块触碰到极限位置时可以吸收冲击动能,避免硬碰撞损坏传动部件;Y向导轨的行程范围根据横梁的跨距做了匹配设计,不会出现滑块脱出导轨的风险。每个运动轴的滑块上都预留了标准的工装安装孔位,孔位采用公制标准螺纹规格,可以直接搭载作业执行端,比如激光头、点胶阀、小型抓取夹具等部件,不需要额外做转接板设计,减少集成时的加工工作量。

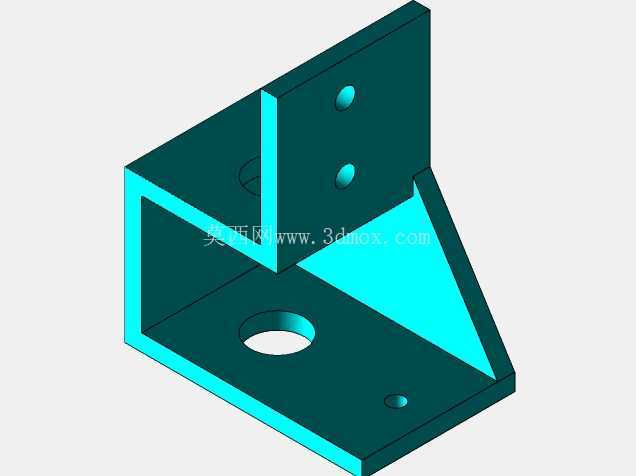

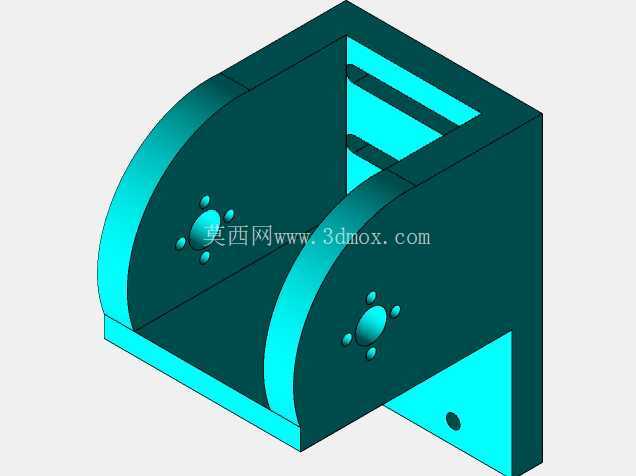

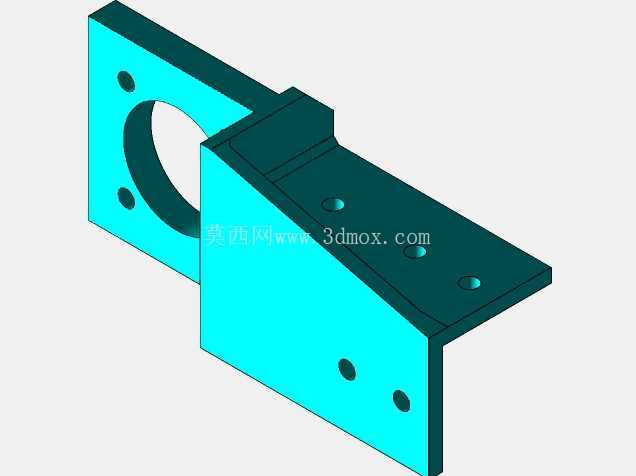

从实际应用场景出发,这套机构可以直接作为小型数控雕刻机的运动主体,也可以集成在自动化生产线的上料工位,完成小零件的平面转移作业,还可以适配检测设备,搭载视觉相机完成平面范围内的工件外观检测扫描。结构设计上做了轻量化处理,所有的连接支架都采用铝合金材质加工,在保证结构刚性的前提下降低了运动部分的整体重量,驱动电机不需要太大的输出扭矩就可以带动负载完成高速运动,最高运动速度可以达到0.5m/s,空载运行时的噪音控制在60分贝以内,适合桌面级作业环境使用。

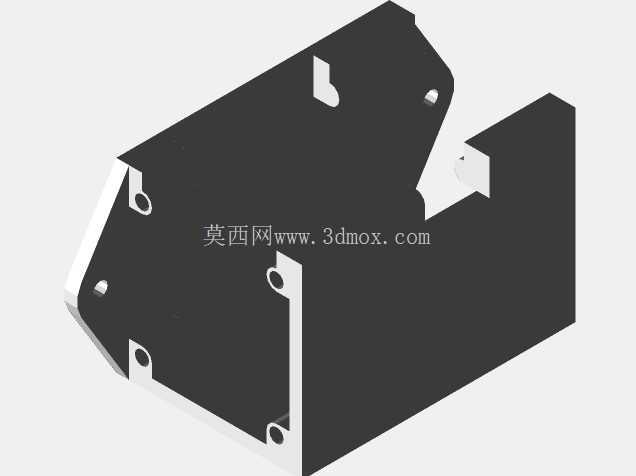

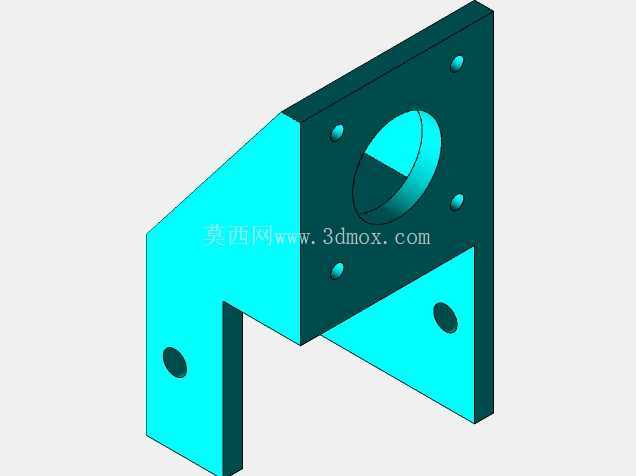

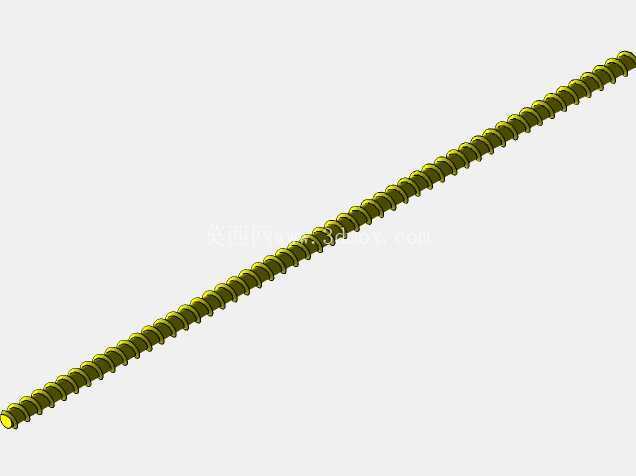

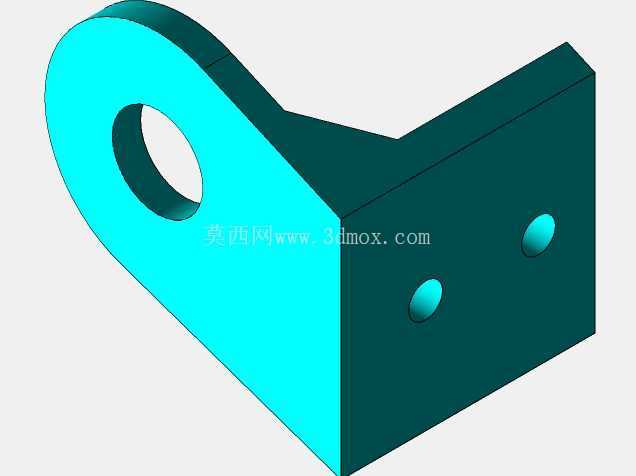

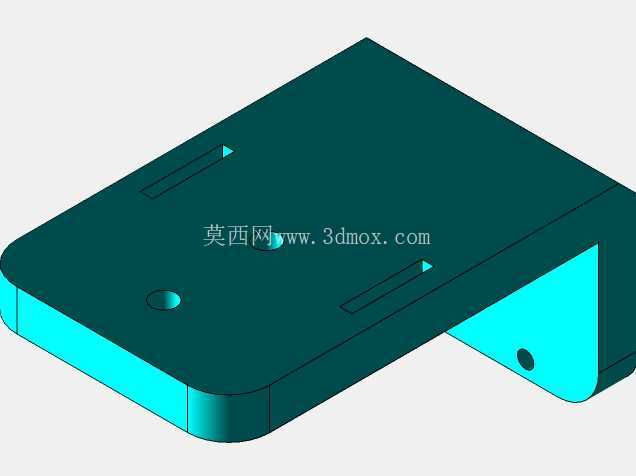

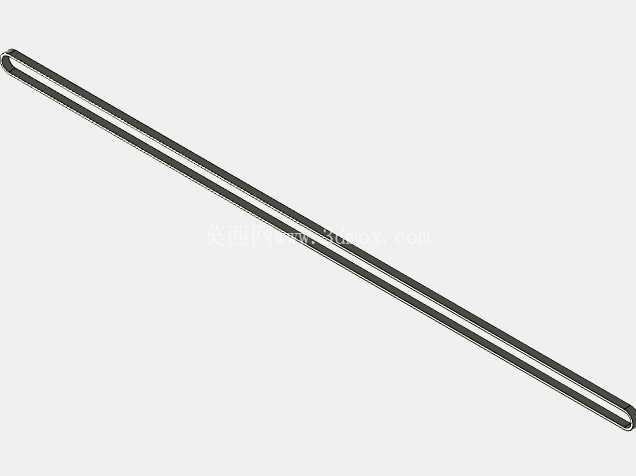

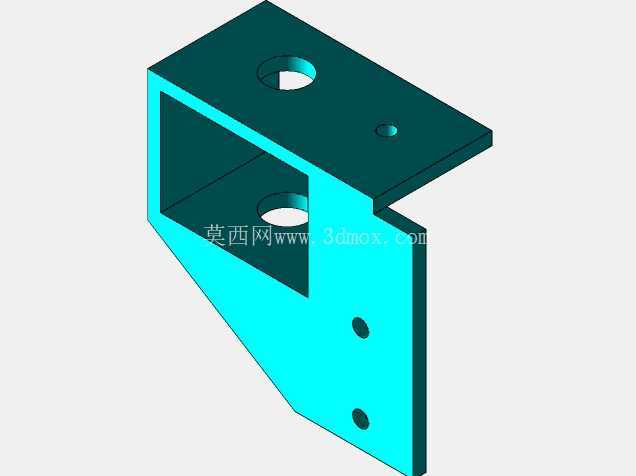

传动部分的同步带都设置了张紧调节结构,X向的张紧机构布置在导轨的一端,通过调节螺栓调整同步带的张紧力,张紧力的控制以手指按压同步带下沉5mm为宜,过紧会增加导轨和轴承的磨损,过松则会出现传动丢步的问题;Y向的张紧机构集成在横梁的滑块座上,不需要拆解横梁外罩就可以完成张紧力调节,日常维护十分便捷。导轨的润滑采用脂润滑方式,滑块上预留了注油嘴,每隔一定的运行周期注入润滑脂就可以保证导轨和轴承的使用寿命,不需要复杂的润滑管路设计。整套机构的走线都采用拖链收纳,X向和Y向的拖链分别布置在导轨的侧面,运动过程中线缆不会出现拖拽、缠绕的问题,拖链的弯曲半径根据线缆的最小弯曲要求做了匹配,避免线缆长期弯折出现线芯断裂的故障。

在安装调试环节,需要先将两根X向导轨平行固定在安装基座上,使用百分表打表检测两根导轨的平行度,误差控制在0.05mm/全长范围内,再将横梁组件吊装到X向滑块上,固定完成后手动推动横梁沿X向全程运动,确认没有卡滞点后再安装传动同步带和驱动部件;Y向导轨的安装需要保证与X向导轨的垂直度,使用直角尺校准后再固定滑块,避免两个轴的垂直度误差导致运动轨迹出现偏差。这套机构的负载能力根据运动速度有所区别,低速运行时垂直于运动平面的负载可以达到5kg,高速运行时建议负载不超过2kg,避免惯性过大导致定位精度下降或者传动部件过载损坏。
