极轴构型机械臂滑动旋转关节结构

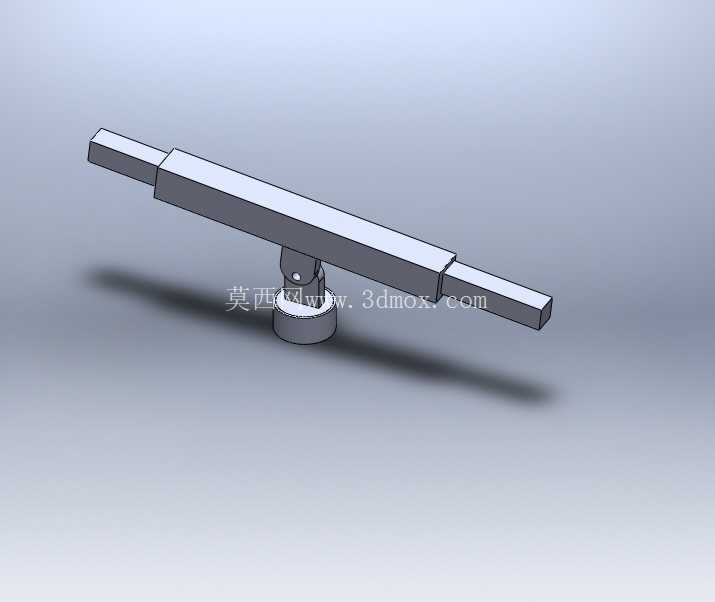

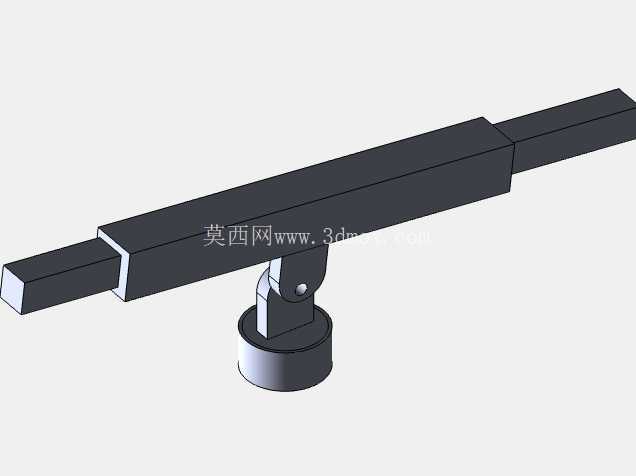

在工业自动化产线的物料转运、工位上下料、轻量作业执行场景中，极轴构型的执行机构凭借结构紧凑、动作覆盖范围适配性强的特点，一直是小负载作业工位的常用选型方向。这套结构的核心设计逻辑，是通过三个自由度的配合完成作业空间内的点位到达：沿臂身方向的直线滑动自由度，负责调整作业半径的覆盖范围，可根据工位上料点与作业点的距离差，灵活调整臂身伸出长度，避免固定臂长带来的空间干涉问题；绕水平轴的旋转自由度，负责调整臂身的俯仰角度，适配不同高度差的作业点位，比如产线中高低错位的传送带接驳、不同高度工装台的取放作业都可通过该关节调整；绕垂直轴的旋转自由度，负责完成水平面上的角度转向，覆盖基座周围扇形或整圆范围的作业区域，单台设备即可覆盖周边多个工位的作业需求，减少产线内执行机构的布设数量。

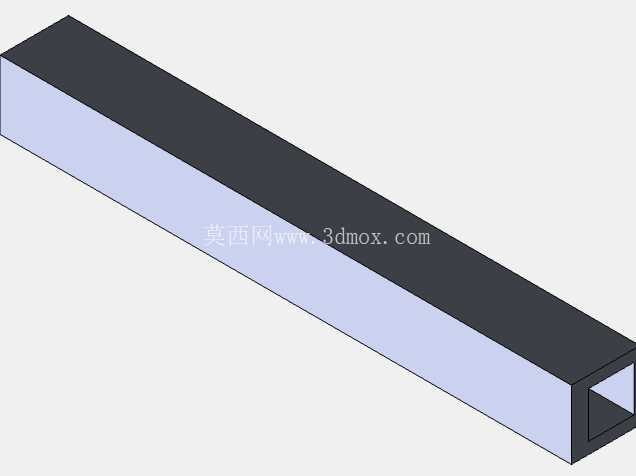

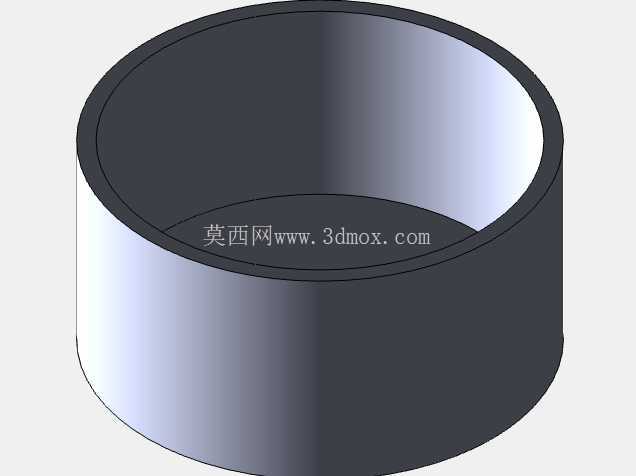

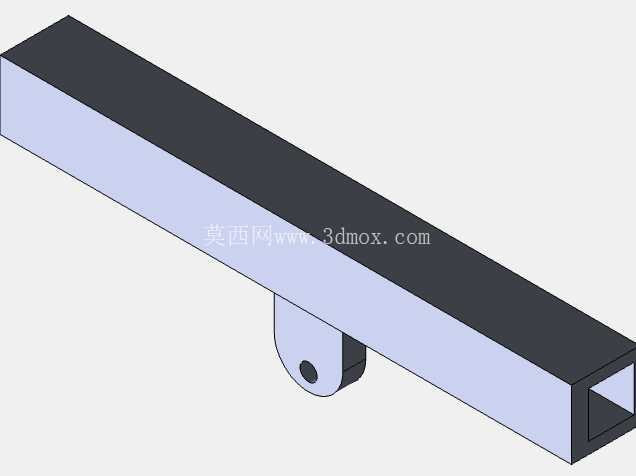

从结构设计细节来看，滑动臂采用分段式矩形截面结构，这种截面形式相比圆形截面，在滑动导向过程中具备更好的抗扭转性能，能避免臂身伸出较长时发生周向转动偏移，保证末端执行器的姿态精度。臂身与基座的连接关节采用嵌套式铰接结构，水平旋转轴的支撑位设置在关节座的中上部，可平衡臂身前后段的重量配比，降低俯仰驱动端的负载力矩，减少驱动部件的选型功率。垂直旋转轴的基座采用圆盘式安装结构，底部预留了标准的安装孔位阵列，可直接适配常见的工业铝型材机架、钢板焊接机架的安装面，不需要额外设计过渡连接法兰，降低现场安装的适配工作量。

在安装边界的尺寸考量上，臂身完全收回时的整体长度可适配狭窄工位的布设需求，不会占用过多的产线侧边空间；臂身完全伸出时的作业半径，可覆盖常规小型装配工位、检测工位的作业范围，满足3C产品装配、小型零件分拣、实验室样本转运这类场景的空间需求。关节处的走线槽采用内嵌式设计，所有驱动线缆、信号线缆都可沿臂身内部与关节空腔布设，避免臂身滑动、旋转过程中出现线缆拖拽、磨损的问题，提升长期运行的可靠性。滑动副的接触面预留了润滑脂加注槽与耐磨衬片安装位，长期运行出现磨损后可直接更换衬片，不需要整体更换臂身结构，降低后期维护成本。

这种构型的执行机构相比多关节串联机械臂，结构组成更简单，控制逻辑也更易实现，对于点位固定、动作路径简单的重复作业场景，不需要复杂的轨迹规划即可稳定运行，调试难度更低，适合中小制造企业的产线自动化改造场景，不需要配备专业的机器人调试人员，现场的设备维护人员经过简单培训即可完成点位调整与日常维护。在实际选型匹配时，可根据作业端的负载重量调整臂身的截面尺寸与壁厚，负载较小时可采用铝合金材质降低整体重量，提升动作响应速度；负载稍大时可更换为合金钢材质提升结构刚性，保证作业过程中的末端位置精度，不会因为臂身形变导致取放料位置偏移。
