六轴多关节工业机械臂结构设计

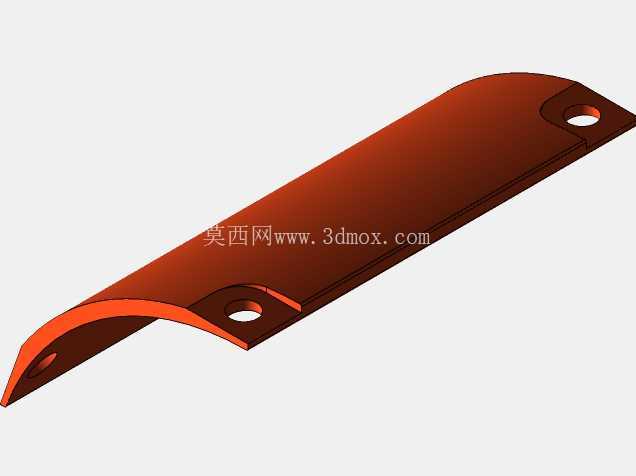

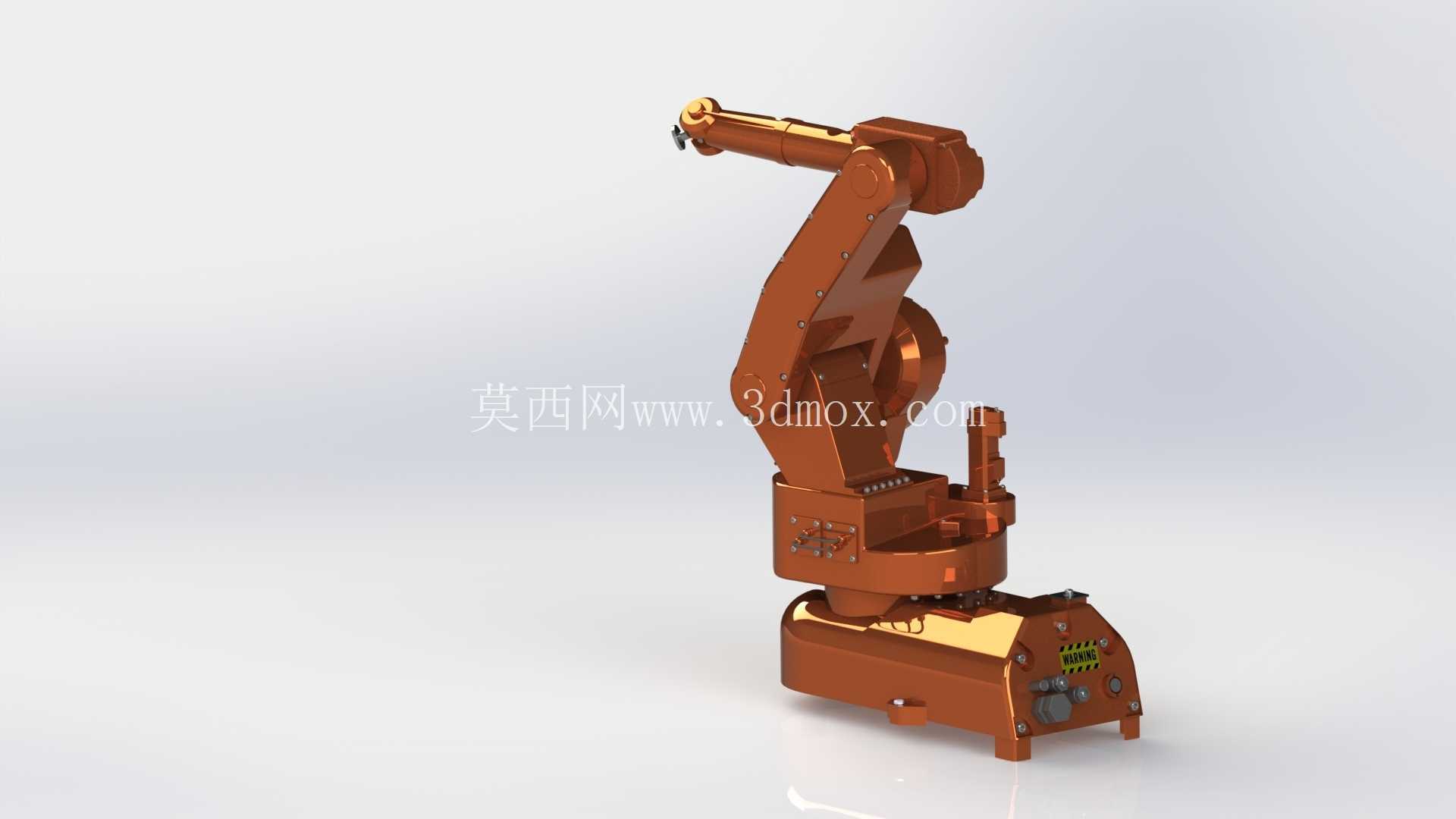

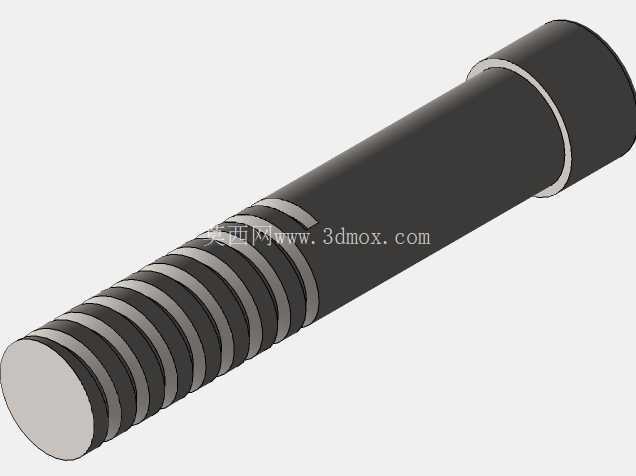

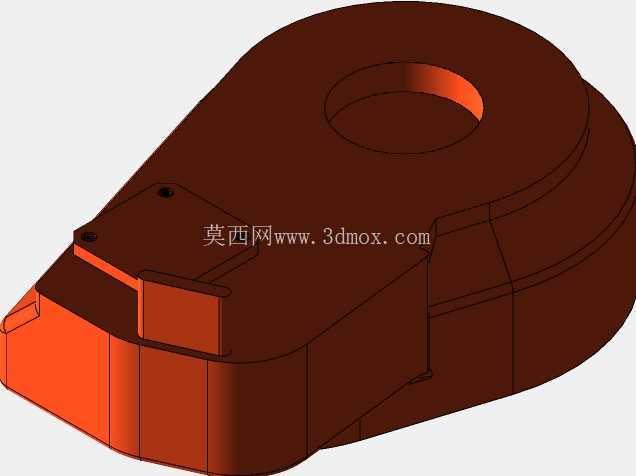

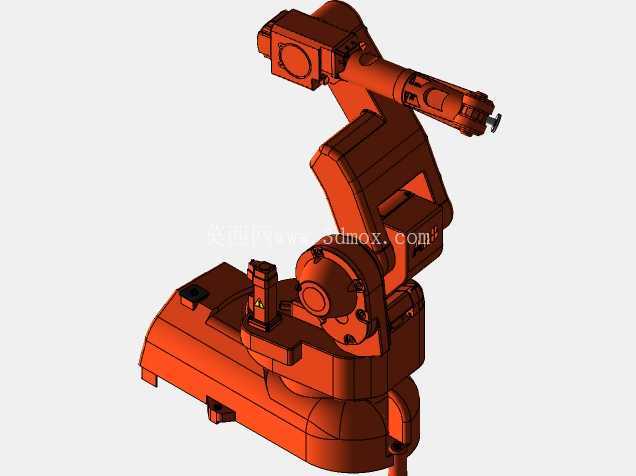

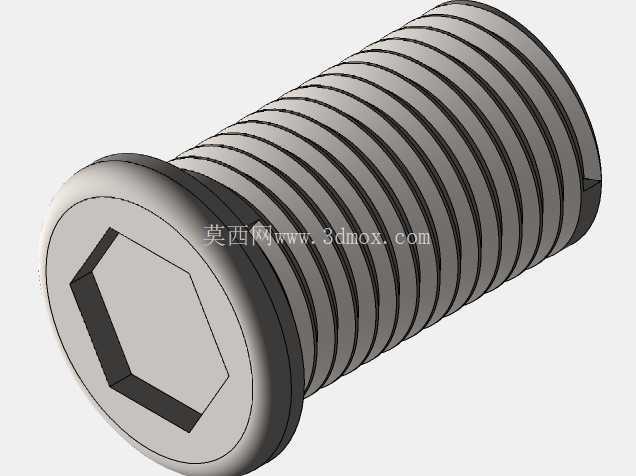

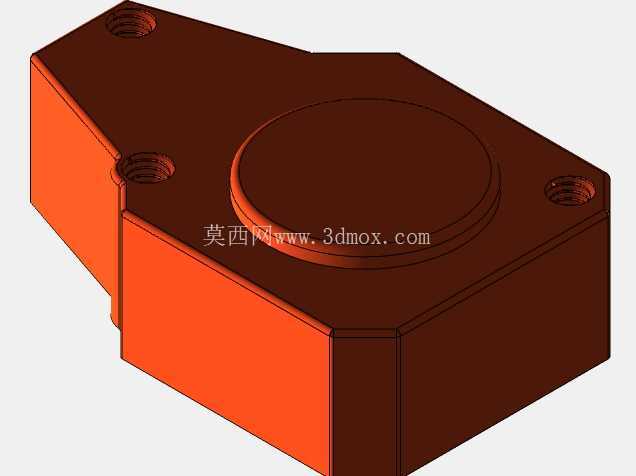

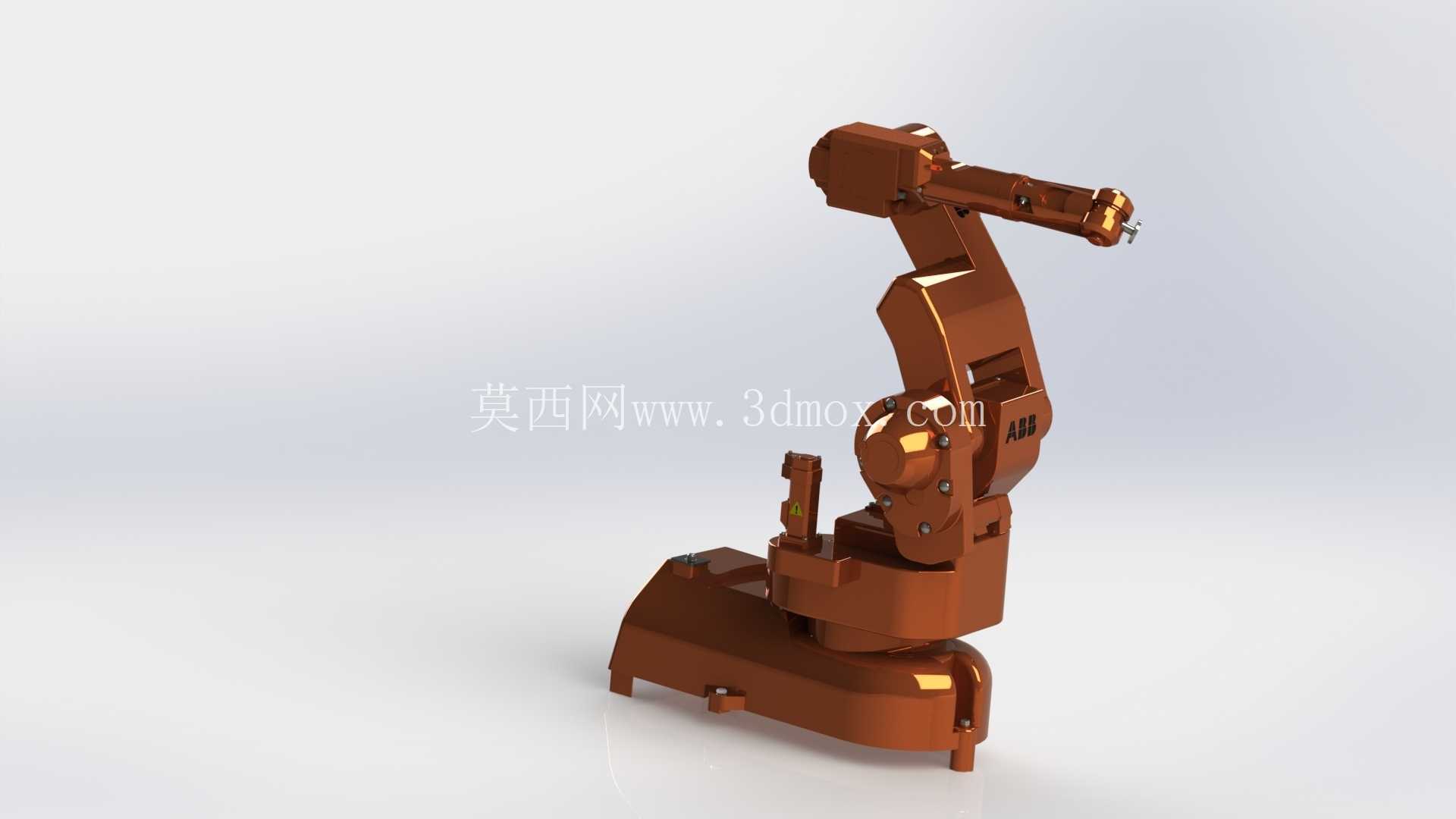

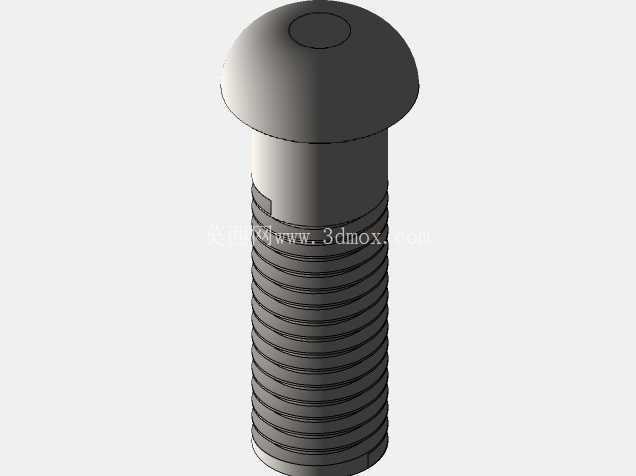

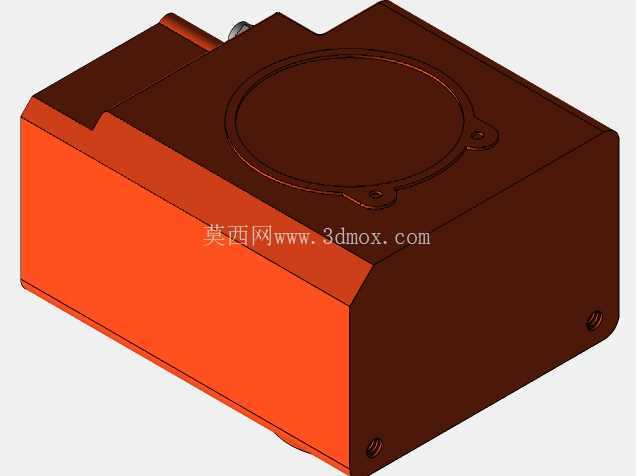

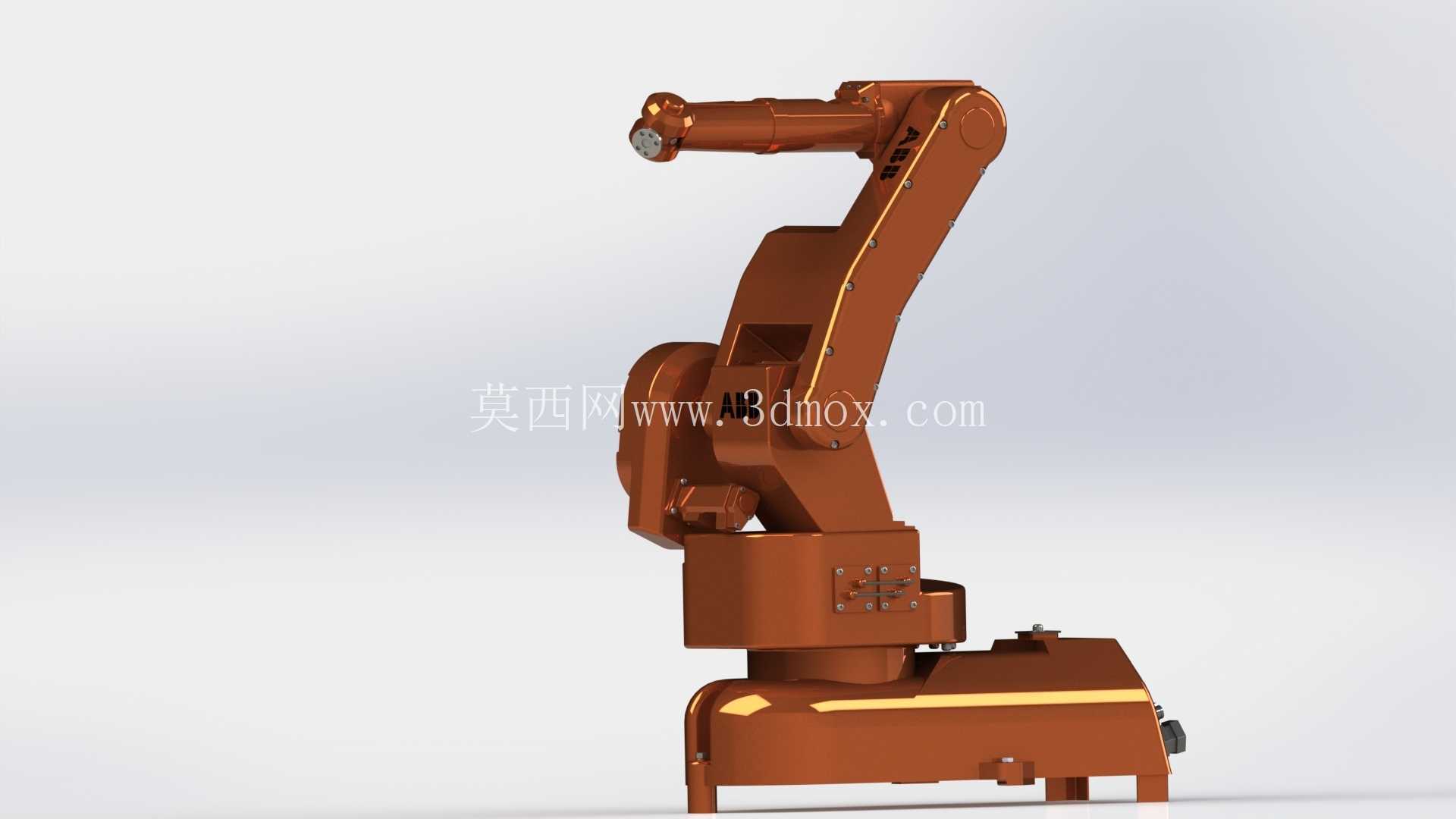

这款多关节机械臂的结构设计，首先要匹配汽车零部件焊装、3C电子小件上下料、注塑件取件这类常见产线工位的实际作业需求，在做三维结构排布的时候，最先敲定的是各关节的回转角度边界：底座回转关节预留340度的水平回转范围，避免硬限位干涉产线周边的安全护栏、料架摆放位置，大臂俯仰关节的角度范围设置在-70度到+110度区间，既满足低位取料时的下探深度，也能兼顾高位码放时的抬升高度，小臂俯仰、腕部回转、腕部摆动的角度组合，能覆盖半径1.4米作业范围内的任意空间姿态，不会出现常规小负载臂常见的腕部姿态死区。

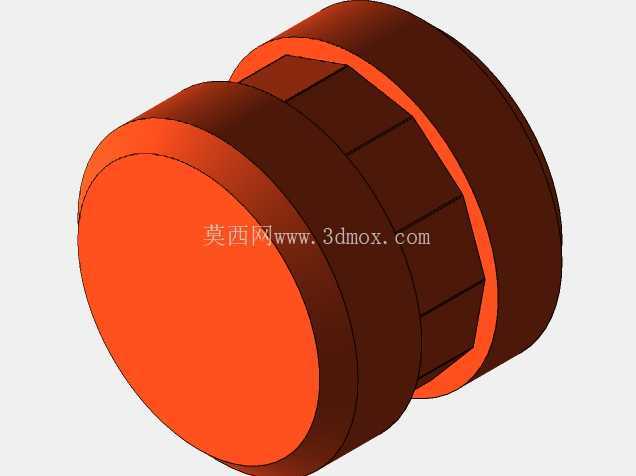

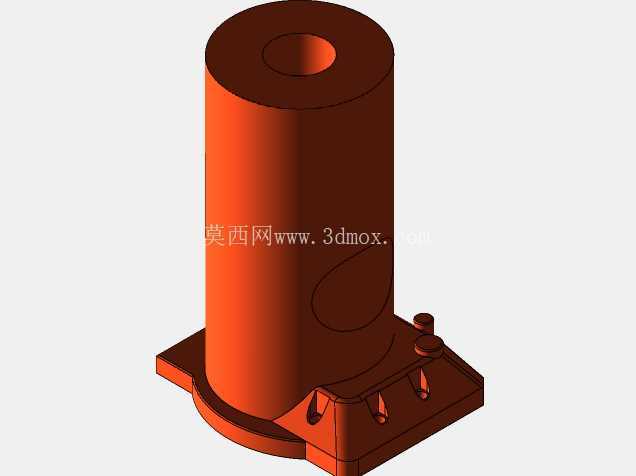

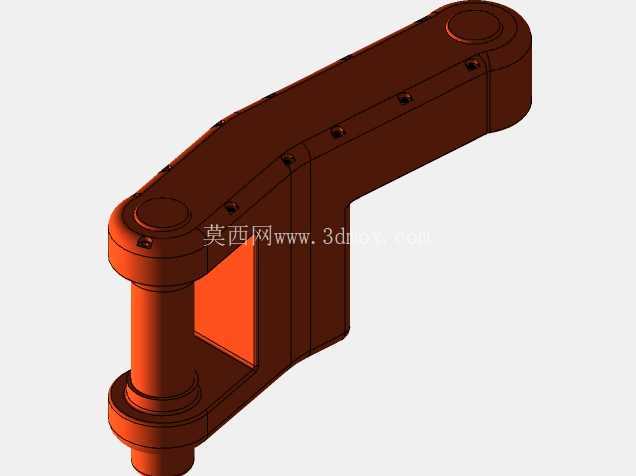

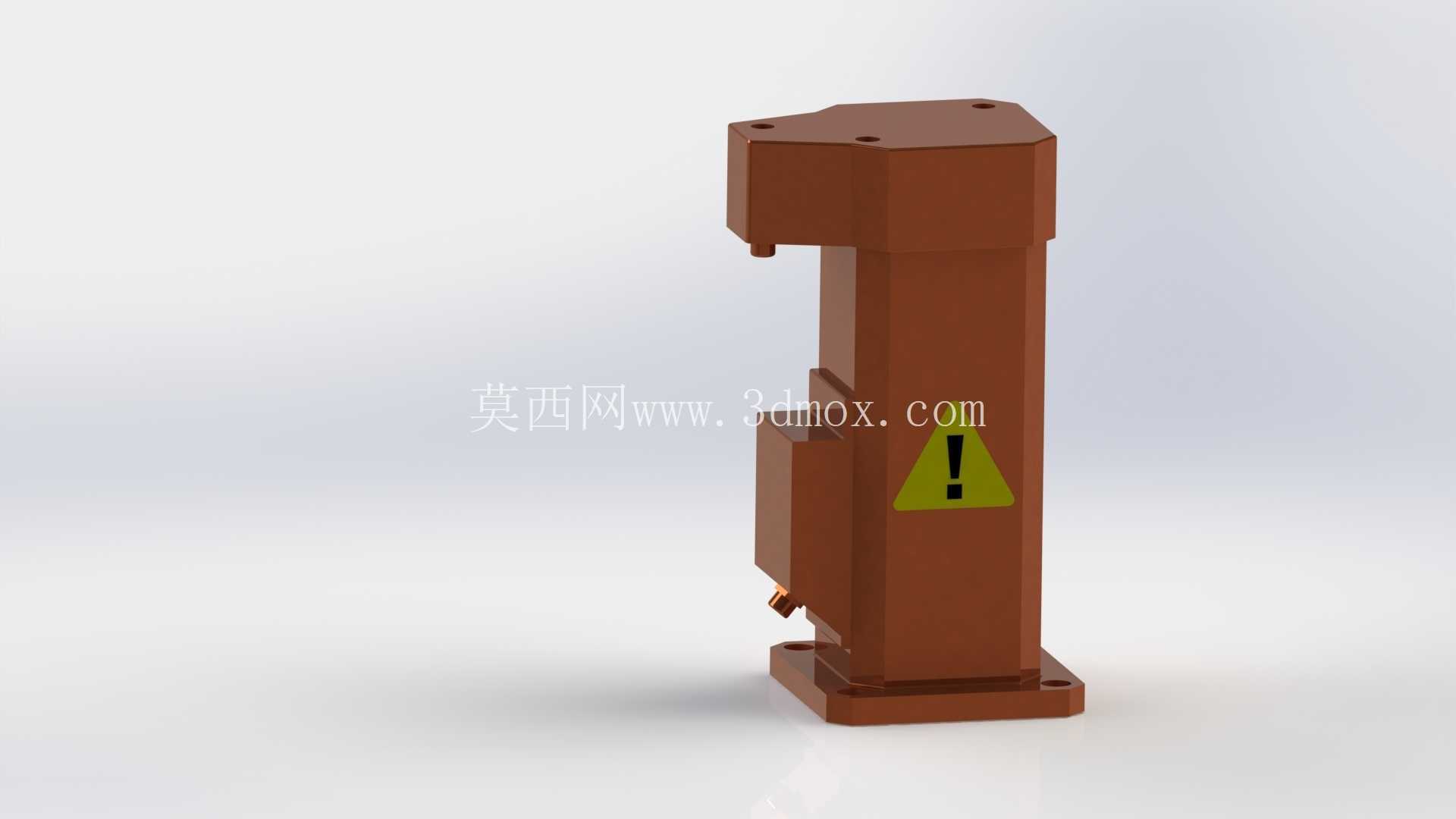

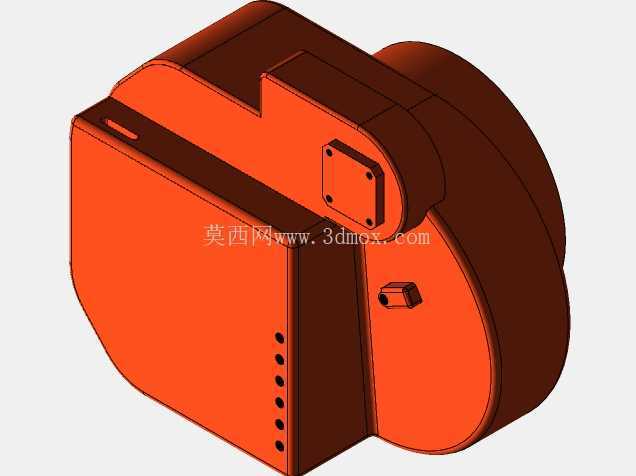

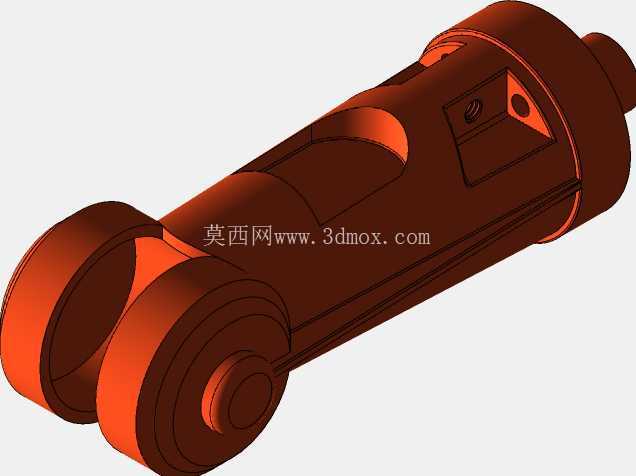

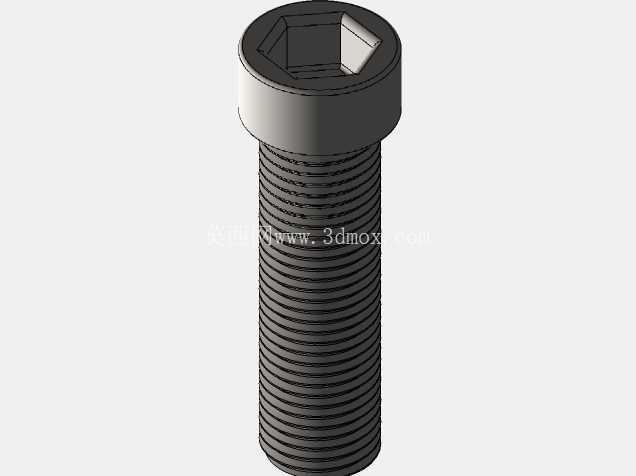

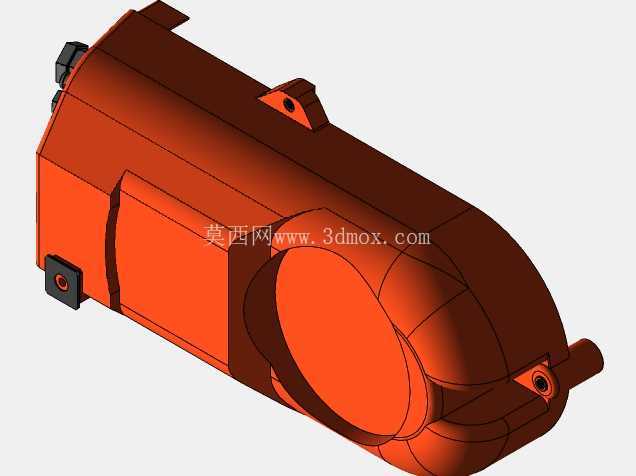

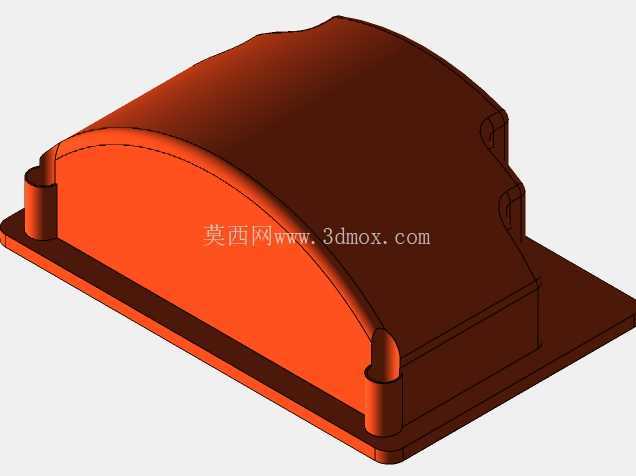

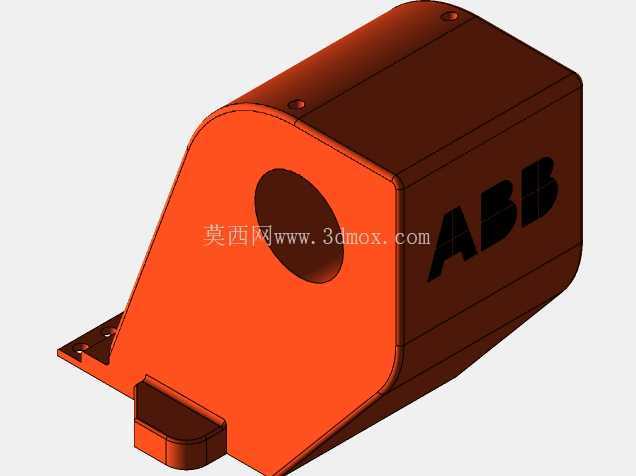

从结构设计逻辑来看，这款臂的负载等级定位在6kg小负载工况，所以大臂、小臂的壳体都采用了铸铝成型的薄壁加筋结构，筋条排布沿着关节受力的传力路径布置，在关节连接的轴承座位置做局部加厚，既把整臂的自重控制在合理区间，也能保证高速启停时的结构刚性，不会因为臂体形变导致末端重复定位精度超差。关节内部的走线采用中空走线结构，所有动力线缆、编码器信号线都从关节中心的过线孔穿过，避免外部走线在关节回转时出现线缆拉扯、磨损的问题，也能减少产线作业时焊渣、切削液飞溅对线缆的损伤。

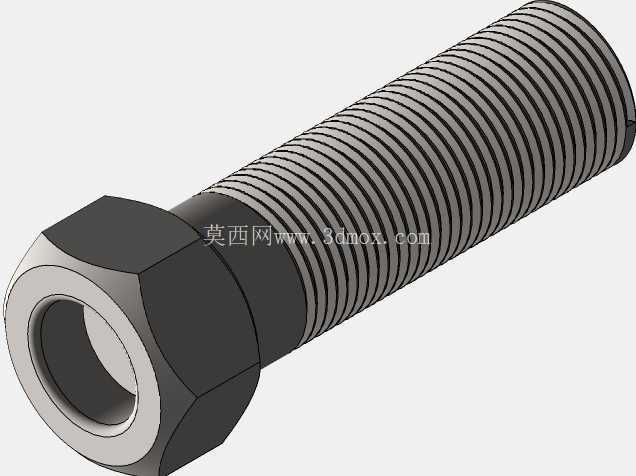

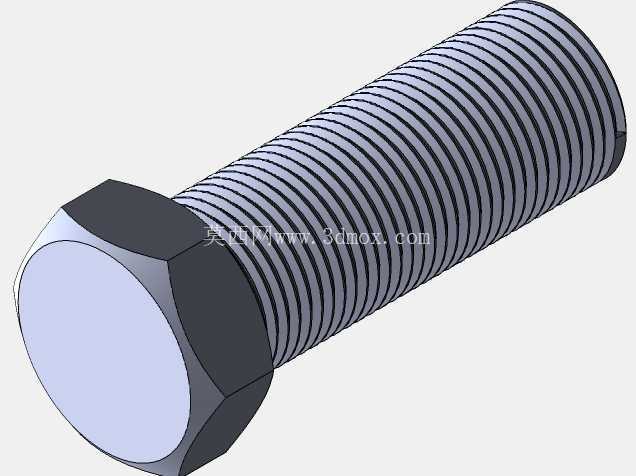

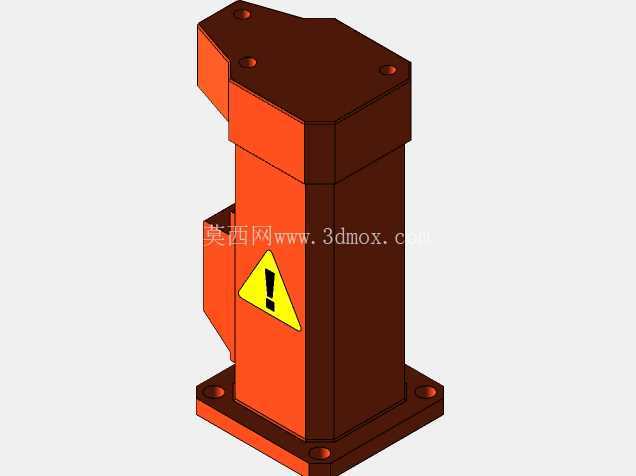

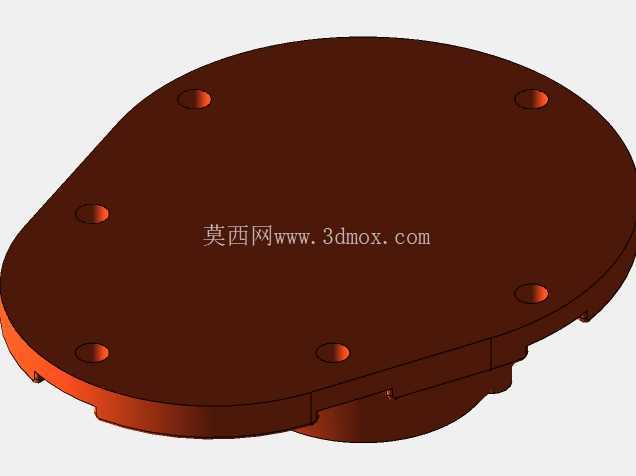

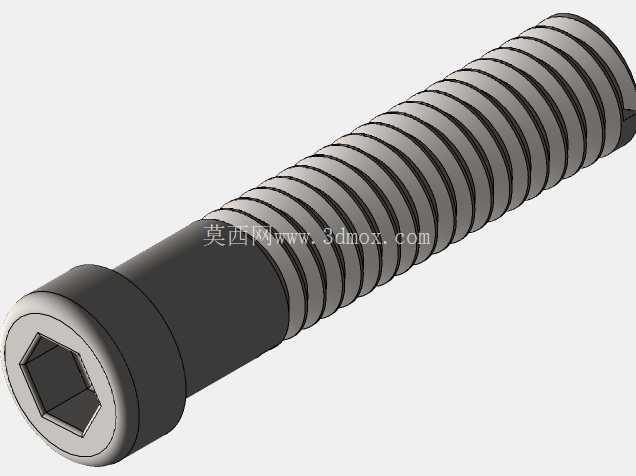

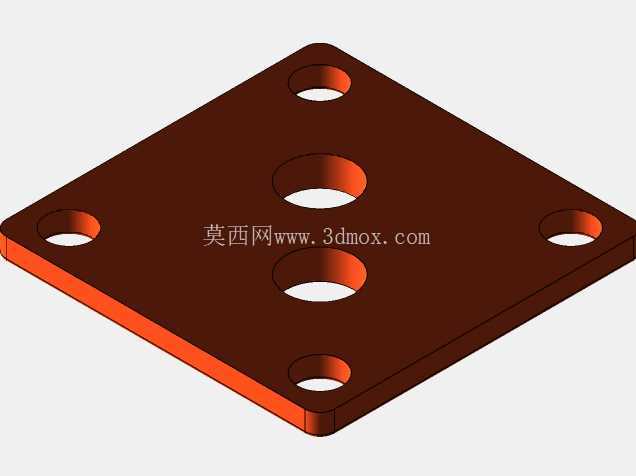

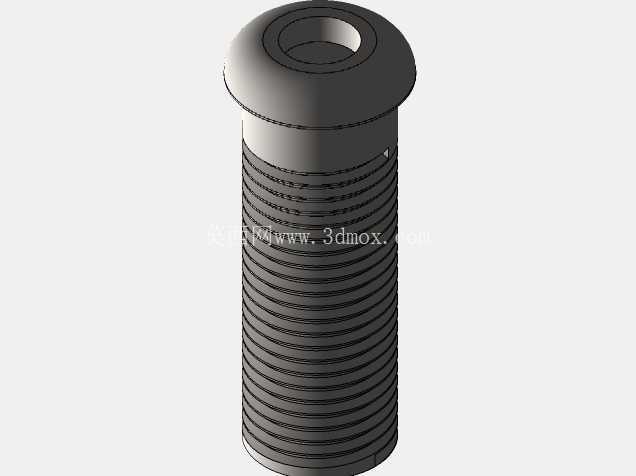

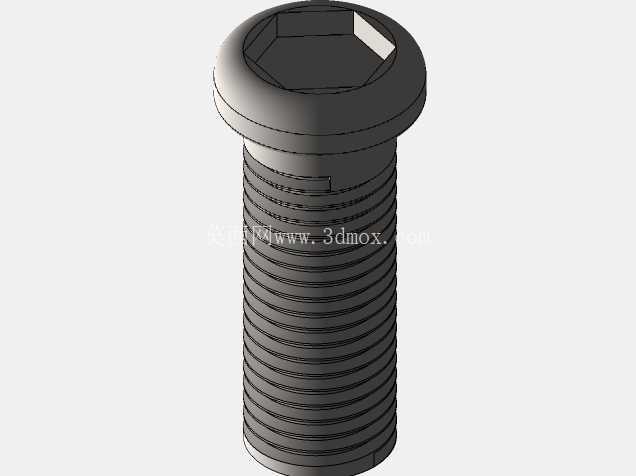

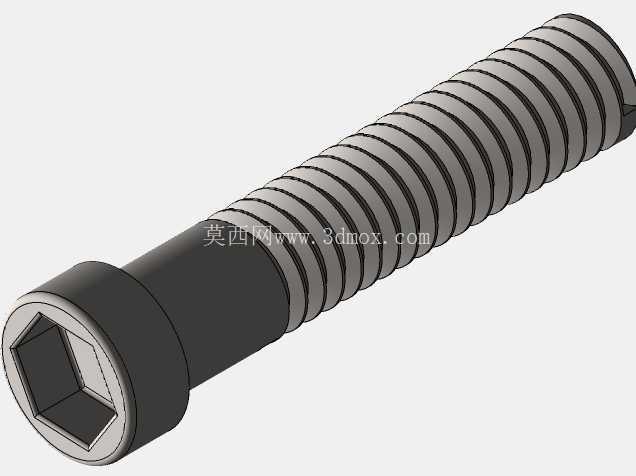

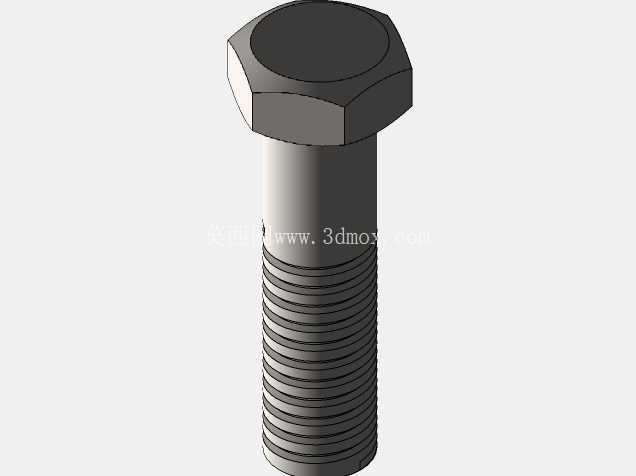

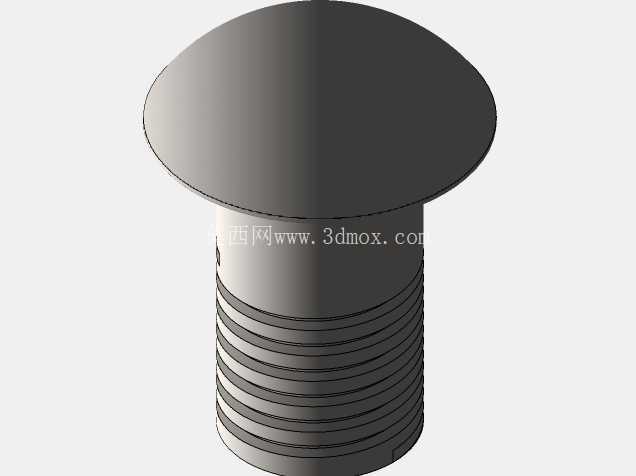

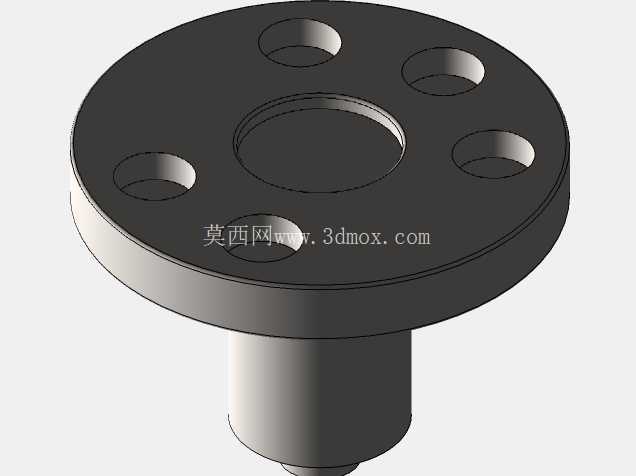

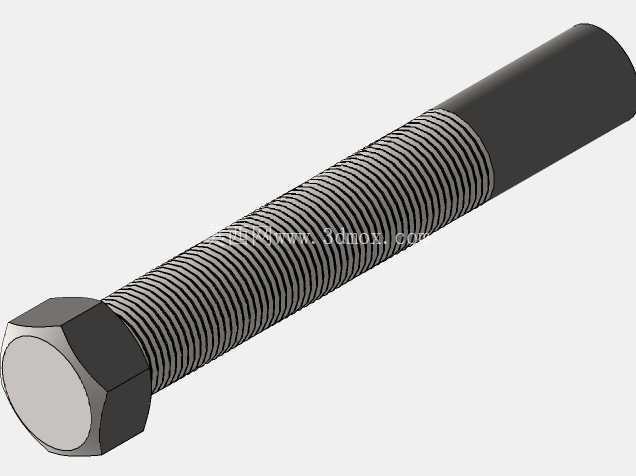

在实际产线应用中，这类机械臂的安装边界需要提前在布局阶段核算：底座安装采用4颗M12的膨胀螺栓固定在150mm厚的混凝土地面或者专用安装底座上，安装面的平面度公差要控制在0.2mm以内，避免底座安装倾斜导致的臂体运动精度偏差。底座周边要预留至少300mm的维护空间，方便后期检修关节减速器、紧固连接螺栓，末端法兰的安装接口遵循ISO 9409-1-50-4-M6的通用标准，可以直接适配夹爪、吸盘、焊枪、涂胶阀这类常用末端执行器，不需要额外做转接法兰的二次设计。

功能特性上，各关节的传动结构采用伺服电机搭配谐波减速器的组合，传动背隙控制在1弧分以内，能保证末端0.03mm的重复定位精度，满足精密装配、涂胶这类对轨迹精度要求高的工位需求。大臂和小臂的外观曲面做了圆弧过渡处理，没有突出的棱角结构，一方面能减少运动时的风阻，降低高速运动时的抖动，另一方面也能避免作业时剐蹭周边设备或者操作人员，符合工业设备的安全设计规范。臂体表面采用橘纹喷塑处理，耐油污、耐轻微磕碰，适合车间多尘、有少量切削液飞溅的作业环境。

在设计阶段做运动仿真的时候，特意校核了全行程范围内的臂体自干涉情况，不管是大臂下探到最低取料位，还是腕部翻转到极限姿态，各关节壳体、线缆防护套之间都预留了至少5mm的安全间隙，不会出现运动过程中部件碰撞的问题。同时也核算了不同姿态下的关节负载力矩，保证在最大臂展、满负载的极端工况下，各关节的电机扭矩、减速器承载能力都留有1.5倍以上的安全系数，避免长期满负载运行导致的传动部件过早磨损。

这类机械臂的实际用途覆盖非常广，在五金加工车间可以配合机床完成工件的上下料，替代人工完成重复性的取放作业，减少人工上下料的安全风险；在电子装配车间可以配合视觉系统完成小件的精密分拣、装配，动作一致性远高于人工操作；在涂装、涂胶工位可以按照预设轨迹完成匀速的涂胶、喷涂作业，轨迹精度稳定，不会出现人工操作的厚度不均、轨迹偏移问题。在做产线布局的时候，只需要根据作业半径、负载能力匹配对应的工位，不需要对臂体结构做额外改造，只需要更换末端执行器就能适配不同的作业需求，柔性化程度很高。
