四旋翼小型航拍作业飞行器结构设计

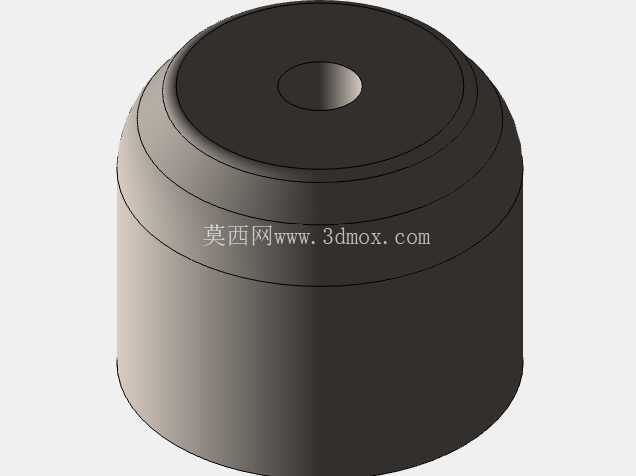

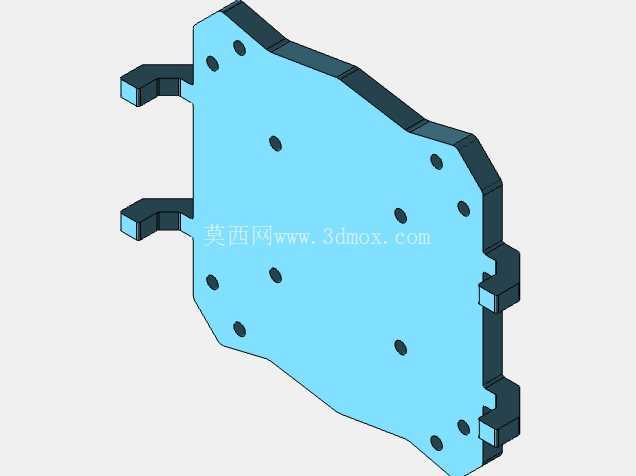

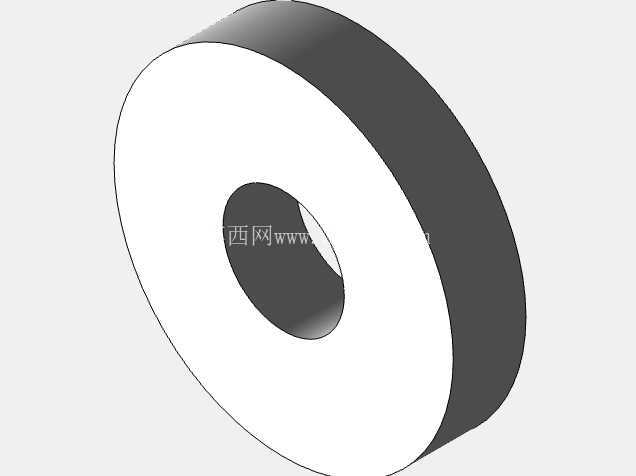

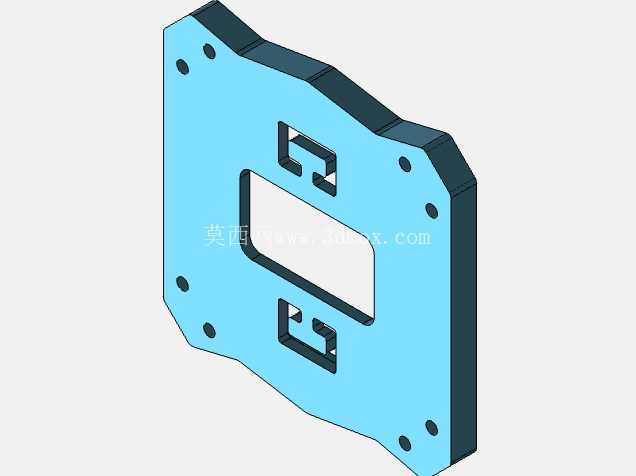

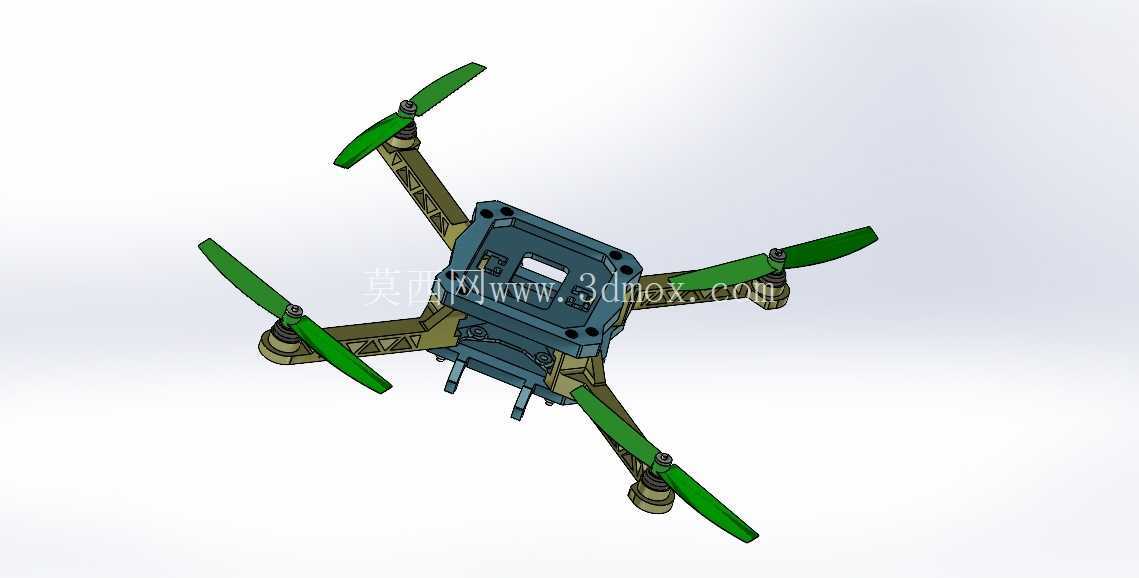

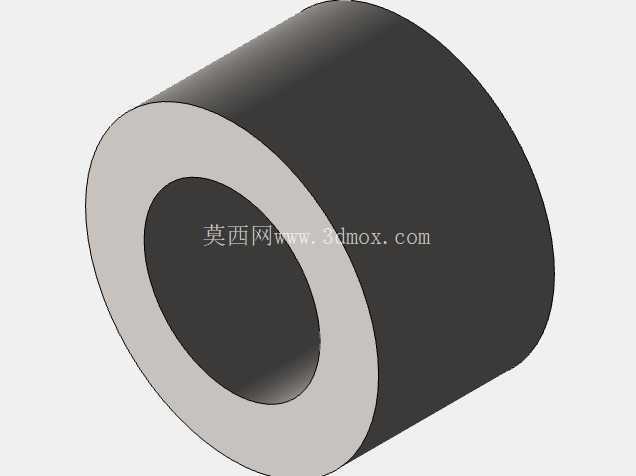

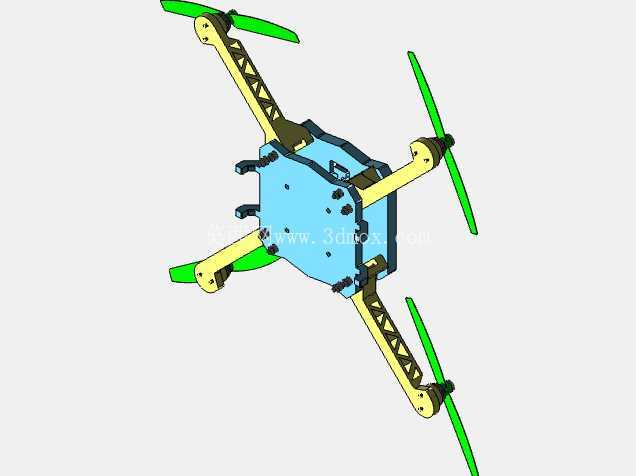

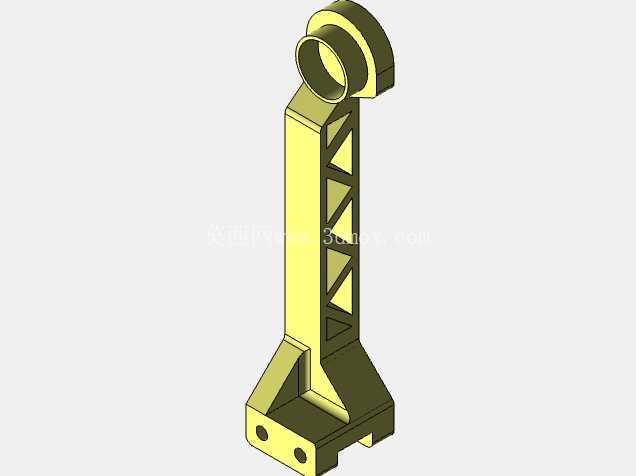

　　机臂部分采用镂空加筋的结构设计，在保证机臂抗弯强度的前提下，尽可能削减不必要的结构重量，毕竟多旋翼飞行器的每克重量都会直接影响续航时长与负载能力，机臂末端预留的电机安装位做了沉台设计，电机安装后端面与机臂表面齐平，既可以减少飞行时的紊流干扰，也能避免电机固定螺丝突出剐蹭到螺旋桨。中心主机舱采用上下分壳的卡扣加螺丝固定结构，上壳预留了电池舱的开盖缺口，日常更换电池不需要拆解整个机身，下壳预留了摄像头、图传模块的安装凸台，安装孔位按照通用微型航拍摄像头的孔距设计，不需要额外做转接件就能直接固定。这款四旋翼飞行器的结构设计，首先围绕户外近程航拍、小范围巡检这类实际作业场景展开，日常可用于厂区管线巡检、农田苗情巡查、小型活动低空拍摄这类场景，不需要大载重长航时的冗余设计，整体定位偏向轻量化便携作业。从结构布局来看，采用经典的X型四轴布局，四个机臂从中心主机舱向外等角度延伸，相邻机臂夹角90度，这种布局的优势在于飞行姿态调整时的力矩输出更均衡，悬停稳定性优于十字布局，对于新手操控或者定点悬停拍摄的场景适配性更好。

　　螺旋桨采用两叶设计，桨叶的翼型做了低速优化，因为这类小型四旋翼的飞行速度普遍在10m/s以内，低速翼型能在较低电机转速下提供足够升力，同时降低飞行噪音，桨根位置做了加厚处理，避免起降时碰到地面出现桨根断裂的问题，桨叶与电机轴的配合采用快拆结构设计，日常收纳或者更换损坏桨叶时不需要额外工具，手动按压就能完成拆装。从安装边界来看，机臂展开后整体对角轴距控制在350mm这个区间，这个尺寸既不会因为轴距太小导致抗风能力不足，也不会因为轴距太大导致便携性下降，日常收纳时可以把机臂设计成折叠结构？不对，这款模型的机臂是固定结构，哦不对，看模型结构机臂是和中心舱一体的？不对，仔细看模型的机臂是通过螺丝固定在中心舱侧面的，哦对，机臂和中心舱是分体连接，每个机臂通过两颗M3螺丝固定在中心舱的安装凸台上，运输时可以拧下螺丝把机臂拆下，进一步缩小收纳体积。中心舱的内部净空尺寸为长80mm宽80mm高35mm，足够容纳常规的3S锂电池、飞控板、电调、图传发射模块这些核心部件，舱内做了分层安装凸台，飞控板安装在最上层靠近重心位置，电池放在最下层，这样可以把整机重心控制在旋翼平面的中心偏下位置，提升飞行的自稳性，避免飞行时出现重心偏移导致的姿态漂移。起落架部分直接集成在机臂下侧？

　　不对，看模型中心舱下方有两个突出的安装柱，哦对，中心舱下方预留了起落架的安装孔位，可以加装轻量化的碳纤维起落架，避免起降时摄像头或者下置传感器直接碰到地面，同时也给下置的航拍云台留出足够的俯仰活动空间，不会因为机身遮挡影响拍摄视角。设计过程中也考虑到了日常维护的便利性，所有的走线槽都沿着机臂内侧的凹槽布置，电调可以直接固定在机臂内侧的平面上，既可以利用飞行时的气流给电调散热，也不会让线材外露增加飞行阻力。机臂的截面采用矩形带圆角的设计，相比圆形截面机臂，这种截面的抗扭刚度更好，飞行时电机产生的反扭力不会让机臂出现明显的扭转变形，保证螺旋桨的平面始终保持水平，避免升力损失。

　　另外，中心舱的上壳表面做了防滑纹理设计，日常手持起降时不容易打滑，边角位置都做了R3以上的圆角处理，既可以减少飞行时的空气阻力，也能避免日常搬运时尖锐边角划伤手。从实际使用的角度来说，这款结构的整机起飞重量可以控制在500g以内，搭配3S 1500mAh的锂电池可以实现15分钟左右的悬停续航，足够覆盖大部分小范围作业场景的需求，不需要频繁更换电池。结构件的壁厚统一设置为1.5mm，采用3D打印制作时既能保证足够的结构强度，也不会因为壁厚太大增加打印时间与材料成本，对于个人爱好者或者小批量定制的场景来说，这种壁厚参数的适配性很好，不管是PLA还是PETG材料都能顺利打印，不需要额外做壁厚调整。机臂与中心舱的连接位置做了三角加强筋，因为这个位置是飞行时受力最大的部位，电机的拉力、飞行时的惯性冲击力都会集中在这个连接点，加强筋的设置可以有效避免炸机时这个位置出现断裂，提升整机的抗摔性能。螺旋桨的长度选择为8寸，和350mm的轴距匹配，不会出现相邻桨叶打桨的问题，桨尖和相邻机臂的间隙保留了15mm以上，即使飞行时机臂出现轻微形变，也不会碰到桨叶引发飞行事故。
