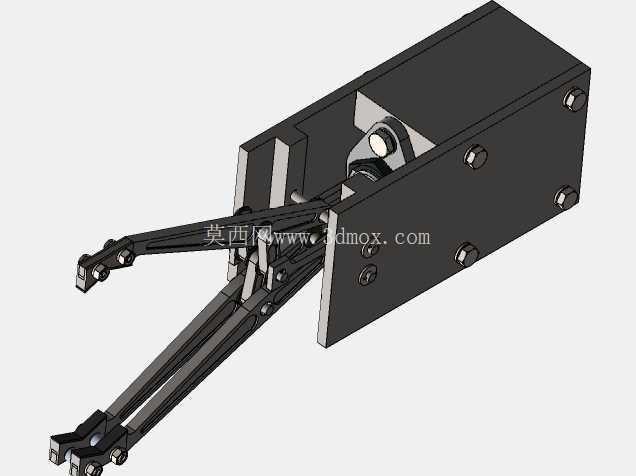

从结构设计逻辑来看,整个夹爪的动力容纳腔采用一体式箱式结构,所有传动连杆均内嵌于腔体前端的开槽内,传动副的铰接点全部采用销轴定位,连杆之间的运动间隙可通过选配不同厚度的垫片进行调整,既能够保证传动过程无卡滞,也可控制夹爪开合的重复定位精度在合理范围内。夹爪的安装基面为箱体后侧的平整安装面,面上预留了成组的螺栓安装孔,可直接与标准工业机器人法兰、直线滑台滑块、非标设备的执行端安装板对接,安装孔位采用对称布局,适配市面主流的小型负载执行机构安装尺寸,不需要额外设计转接板即可完成装配,能大幅缩短设备集成的设计周期。这款多连杆式机械爪属于工业机器人末端执行器范畴,核心应用场景覆盖3C电子元器件分拣、小型精密零件上下料、实验室样本转运等对夹持精度、动作同步性有较高要求的工位,区别于传统气动夹爪的单气缸直推结构,该设计采用对称多连杆传动布局,可实现双指端的平行开合动作,夹持过程中夹指始终保持与安装基面平行,不会出现摆角式夹爪的夹持姿态偏移问题,能有效避免被夹工件受侧向挤压力出现表面划伤、位置偏转的情况。
夹指部分采用分体式设计,与连杆末端的连接为可拆卸结构,使用者可根据被夹持工件的外形、材质更换不同构型的夹指垫块,比如夹持易碎薄壁件时可更换硅胶垫块增大接触摩擦力,夹持异形零件时可更换仿形夹指提升夹持贴合度,不需要改动主体传动结构即可适配不同的作业需求。传动链路的设计上,动力输出端的摆臂与两侧对称布置的传动连杆形成等比传动关系,动力输入仅需要单路旋转或者直线动力即可驱动双侧夹指同步动作,不需要额外设计同步齿轮或者分流气路,整体结构零件数量少,铰接点的防护可通过在腔体缝隙处加装密封挡片实现,能够适配普通车间的多尘作业环境,日常维护仅需要定期在铰接销轴处加注润滑脂即可,不需要复杂的拆解保养。
从运动行程来看,该夹爪的开合范围可通过调整动力端的初始位置进行适配,连杆的长度参数经过运动学仿真校核,在全行程范围内不会出现机构死点,夹指的夹持力可通过动力输入的参数进行线性调整,不会出现行程末端夹持力突变的问题,针对小型精密零件的夹持作业,可通过控制动力输入上限避免夹伤工件,针对稍重的金属零件夹持,也可提升动力输入获得足够的夹持摩擦力,保证搬运过程工件不会脱落。整个结构的外形轮廓规整,没有外凸的传动零件,在设备内部布置时不会与周边的工装、管线发生运动干涉,箱体侧面的紧固螺栓采用内六角圆柱头螺钉,螺钉头部完全沉于箱体表面的沉孔内,不会额外占用外部空间,适合在安装空间紧凑的小型自动化设备内部使用。
夹爪的夹指末端预留了标准的安装孔位,可扩展安装真空吸盘、检测传感器等附加组件,实现夹持到位检测、吸附辅助夹持等扩展功能,不需要对主体结构进行二次加工即可完成功能拓展,能够适配多工艺复合的自动化作业需求。在结构强度校核层面,所有连杆的截面尺寸均按照额定夹持负载下的抗弯、抗剪强度设计,铰接销轴采用合金钢材质,经过热处理提升表面硬度,长期往复运动下不会出现销轴变形、连杆铰接孔磨损失圆的问题,能够满足自动化设备长期连续运行的使用寿命要求。
