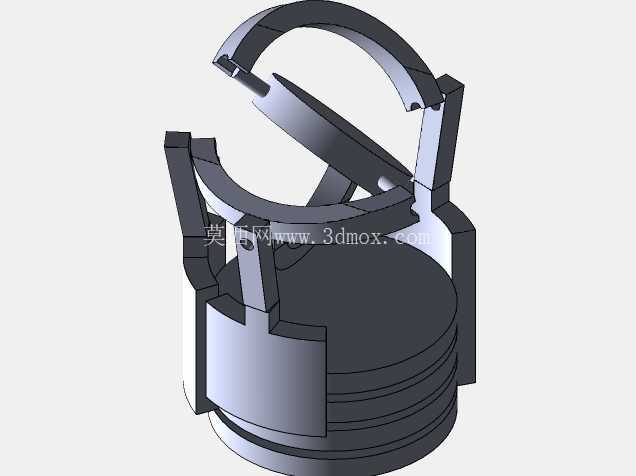

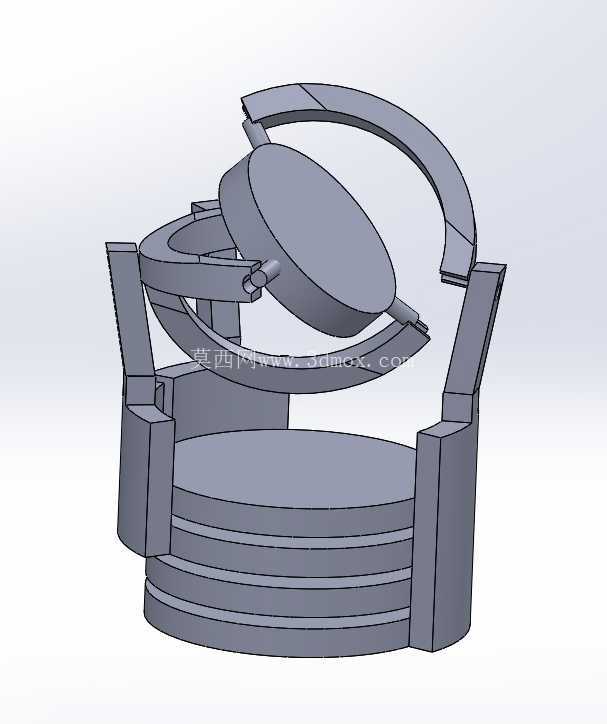

该执行机构的核心设计逻辑围绕全向姿态调整需求展开,区别于常规单轴或双轴转动的执行端结构,采用嵌套式环架支撑布局,中心承载盘可通过多层环架的相对转动实现空间内任意角度的姿态偏转,不存在传统铰接结构的转动死区,能够满足需要在三维空间内无死角调整作业朝向的工况需求。从结构组成来看,底部采用多层叠合的圆柱基座作为整个机构的承载基础,基座侧壁对称设置两组竖向支撑臂,作为外层转动环架的安装支点,外层环架可绕支撑臂的铰接轴实现前后方向的俯仰转动;外层环架内部嵌套第二层转动环架,两层环架的铰接轴呈90度垂直布置,第二层环架可相对于外层环架实现左右方向的侧倾转动;中心承载盘通过铰接轴安装在第二层环架内部,铰接轴与前两层转动轴均保持空间垂直关系,可实现绕自身轴线的自旋运动,三组转动副的轴线在空间内交汇于同一点,保证姿态调整过程中中心承载盘的中心位置不会发生偏移,避免作业端出现位置漂移。
在实际应用场景中,这类结构可搭载在巡检类轨道机器人的作业端,当轨道机器人沿固定轨道移动至作业点位后,可通过该执行机构调整搭载的检测探头、作业工具的朝向,无需整体移动机器人机身即可覆盖轨道周边全范围的作业面,尤其适用于管廊巡检、仓储货架盘点、生产线定点检测这类轨道固定但作业面分布在轨道周向各个方向的场景,能够大幅减少机器人的移动调整频次,提升作业效率。从安装边界来看,底部圆柱基座的直径为整个机构的最大横向尺寸,基座底部预留标准安装孔位,可直接与轨道机器人的顶部搭载平台通过螺栓紧固连接,安装时需保证基座中心轴线与机器人搭载平台的中心轴线重合,避免转动过程中出现偏载力矩;机构整体的高度从基座底面到外层环架最高点的垂直距离为整体最大高度,安装时需预留足够的周向转动空间,保证外层环架在俯仰转动过程中不会与机器人本体、周边固定设施发生干涉,环架外侧与周边障碍物的安全间隙需不小于环架自身厚度的1.5倍,防止转动过程中出现碰撞卡滞。
功能特性层面,三组转动副均采用阻尼铰接设计,调整至目标角度后可依靠铰接处的阻尼力矩保持姿态稳定,无需额外增加锁止结构即可承受中心承载盘上搭载的常规作业载荷,若搭载重量较大的作业端,可在铰接轴处加装微型锁止销,到位后插入锁止销实现刚性固定,提升大载荷下的姿态稳定性;所有环架与支撑臂均采用等截面薄壁结构设计,在保证结构刚度的前提下尽可能降低整体自重,减少轨道机器人搭载时的负载压力,同时薄壁结构的转动惯量更小,姿态调整时的驱动阻力更低,若搭配微型伺服舵机驱动,可实现角度的精准闭环控制,调整精度可满足精密检测类作业的需求。
设计过程中重点考量了转动副的同轴度与间隙控制,每层环架的两个铰接轴孔采用一次装夹加工完成,保证两侧轴孔的同轴度公差控制在0.02mm以内,避免转动过程中出现卡滞或晃动;铰接轴与轴孔之间采用小间隙配合,配合间隙控制在0.01mm-0.02mm之间,既保证转动顺畅无卡滞,又不会因间隙过大导致姿态调整时出现回程误差,保证角度调整的精准性。基座部分的多层叠合结构除了作为承载基础外,内部可预留走线空间,中心承载盘上搭载的作业设备的线缆可从环架的中空位置穿过,沿支撑臂内部引入基座内腔,与机器人本体的控制线路连接,避免外露线缆在环架转动过程中出现缠绕、拉扯的问题,提升长时间运行的可靠性。这类结构除了轨道机器人作业端的应用外,也可作为小型云台的承载结构,搭载视觉检测相机、传感器等设备,用于需要全向姿态调整的固定点位检测场景,结构本身的通用性较强,可根据实际搭载的载荷大小调整环架的壁厚、铰接轴的直径,适配不同的载荷需求,当需要搭载较重载荷时,可适当增加环架的截面尺寸,提升结构的抗变形能力,同时在铰接处加装轴承,降低转动阻力,提升重载下的转动顺畅度。
