间歇传动用日内瓦轮机构结构设计

日内瓦机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，最早在钟表机芯里用来实现秒针的步进走时，现在已经延伸到各类需要周期性间歇转位、分度送料的自动化工位上。从实际落地的工况来看，这类结构最常出现在多工位转盘装配线、电影放映机的胶片抓片机构、包装设备的间歇送料单元、机床的自动转位刀架里，核心作用就是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，在不需要复杂电控程序的纯机械结构下，实现精准的定角度分位动作，相比凸轮分度器成本更低，结构更紧凑，维护难度也更小。

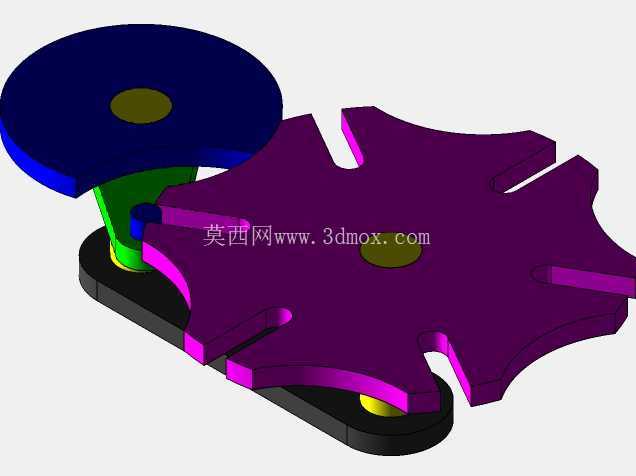

这套结构的核心组成包含主动拨盘、带径向槽的从动槽轮、锁紧弧定位组件三个部分，设计时首先要匹配工位需求确定槽数，常见的4槽结构对应每次90度的转位角度，也就是单周转动完成4个工位的切换，和图中展示的结构参数匹配。主动拨盘上的圆柱销进入槽轮径向槽时，会带动槽轮转动，当圆柱销脱离径向槽的瞬间，拨盘上的凸圆弧会和槽轮上的凹锁止弧完全贴合，这时候槽轮会被完全锁止，不会因为工位负载的惯性出现窜动，保证停位时的定位精度，不需要额外加装定位销就能满足中低速工况下的重复定位要求。

从设计思路上看，做这类结构首先要核算运动系数，也就是槽轮每次转动的时间和主动拨盘转一周的总时间比值，4槽结构的运动系数固定为0.25，也就是说单周期内只有四分之一的时间槽轮处于转动状态，剩下四分之三的时间都处于锁止停位状态，这个特性刚好匹配多工位装配时“长时间停位作业、短时间转位切换”的动作逻辑。设计时要特别注意圆柱销和径向槽的间隙配合，间隙过大会导致转位时出现冲击和回程误差，间隙过小则会在高速转动时出现卡滞，加剧磨损；锁止弧的配合面需要做较高的表面粗糙度处理，贴合间隙控制在0.02-0.05mm之间，既保证锁止时不会出现晃动，又不会因为接触过紧出现转动阻力过大的问题。

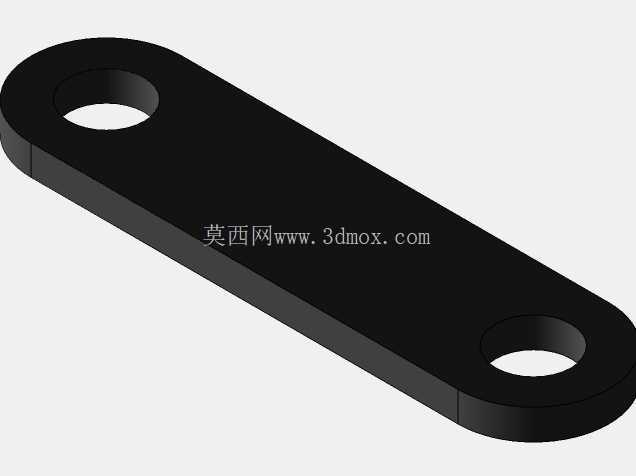

从安装边界和尺寸配合来看，这类机构的中心距是核心安装基准，主动拨盘的回转中心到槽轮回转中心的距离，直接决定了整个传动单元的安装空间，4槽结构下，圆柱销的回转半径是中心距的√2/2倍，槽轮的径向槽深度要大于圆柱销回转半径与槽轮中心到槽端安全距离之和，避免圆柱销转动到槽底时出现刚性碰撞。槽轮的外径尺寸要结合锁止弧的半径设计，保证锁止状态下凸弧和凹弧完全贴合，不会出现脱开的情况；安装时两个回转件的轴线必须保证平行，否则会导致圆柱销和径向槽的接触偏载，加快局部磨损，严重时甚至会出现销子断裂的故障。

实际应用中，这类结构适合中低速、轻负载的间歇转位场景，转速过高时圆柱销进入和脱离径向槽的瞬间会产生刚性冲击，所以主动拨盘的转速一般控制在每分钟100转以内，如果需要更高的转位速度，就要在圆柱销上加装滚动轴承，把滑动摩擦转化为滚动摩擦，降低冲击和磨损。和棘轮机构相比，日内瓦机构的转位角度固定，传动平稳性更好，停位时的锁止刚度更高，不会出现棘轮的跳齿问题；和凸轮分度器相比，它的零件加工难度更低，普通铣床就能完成槽轮和拨盘的加工，不需要复杂的凸轮曲面磨削，成本只有凸轮分度器的五分之一左右，非常适合对成本敏感、定位精度要求在0.1度以内的中低速自动化设备。

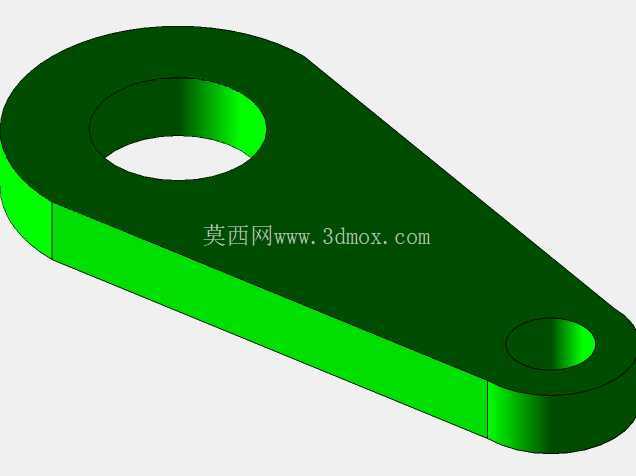

在结构细节处理上，槽轮的槽口位置需要做小角度的导入倒角，方便圆柱销顺利进入槽内，避免出现顶死的情况；主动拨盘上的圆柱销一般采用可拆卸设计，磨损后可以快速更换，不需要更换整个拨盘；锁止弧的起始和终止位置要做微小的卸荷槽，减少弧面贴合起始点的接触应力，延长零件的使用寿命。如果需要调整单周的停位次数，可以调整主动拨盘上的圆柱销数量，比如加装第二个对称布置的圆柱销，就能把单周的转位次数从1次提升到2次，运动系数提升到0.5，适合转位时间占比更高的工况，但要注意多销设计时必须核算槽轮的运动干涉，避免圆柱销在非驱动段和槽轮发生碰撞。
