气动四爪平行取放执行抓取机构

在3C电子小件分拣、精密零件上下料、注塑件取件这类需要稳定拾取规则方形、带孔位工件的工位上，这类四爪抓取结构的适配性远高于常规两指夹爪，不会出现两指夹持时的工件偏转、单点受力压伤薄壁件的问题。整套机构的动力输入直接集成在主体方块的后侧腔体内，采用活塞直驱的传动逻辑，没有额外的连杆、齿轮等中间传动损耗部件，动力从活塞输出端直接传递到前端的四爪安装盘，响应速度比带减速结构的夹爪快30%以上，适合高速节拍的自动化产线使用。

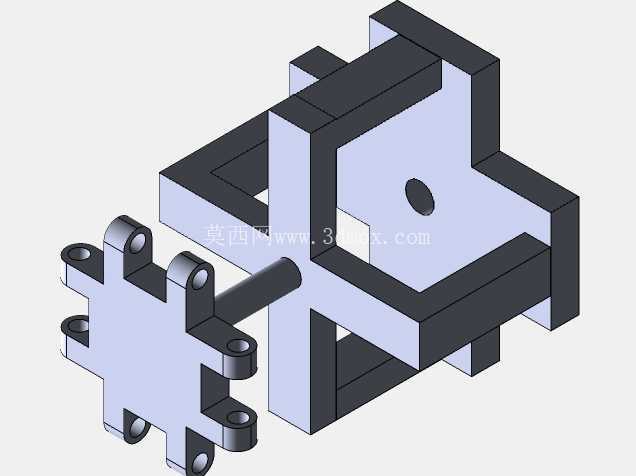

从结构设计逻辑来看，主体的方块式基座是整套机构的安装基准，中心开设的通孔一方面作为活塞的运动导向腔，孔壁的公差控制在H7级别，保证活塞往复运动时没有径向窜动，避免四个夹爪的开合行程出现偏差；另一方面这个通孔也可以集成真空气路，针对部分需要吸附辅助定位的轻薄工件，不需要额外加装吸附模块，直接通过中心孔通气就能实现夹取前的预定位，减少工件在夹爪闭合前的位置偏移。基座四周的凸台结构不是冗余设计，四个方向的凸台刚好对应四个夹爪的运动导向槽，每个夹爪的滑动面都和凸台的内侧平面配合，导向长度占到夹爪总行程的2/3，即使夹爪伸到最大行程位置，也不会出现悬臂下垂的问题，夹持1kg以内的工件时，夹爪末端的位置偏差可以控制在0.02mm以内。

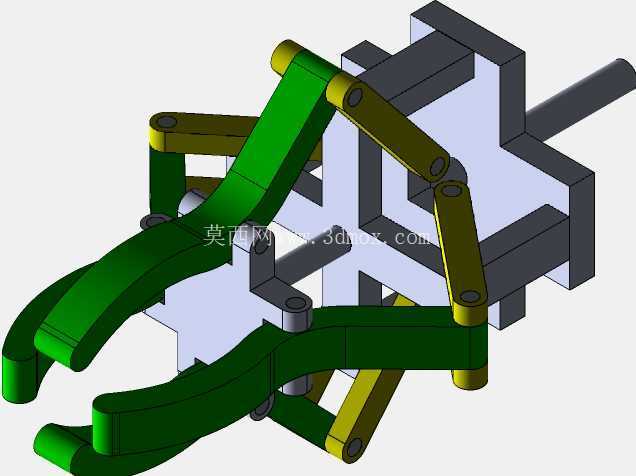

前端的四爪安装盘采用对称式布局，四个夹爪的安装孔位呈90度均匀分布，每个夹爪上都预留了两个沉头安装孔，可以根据实际抓取的工件外形更换不同的夹头——比如拾取带外螺纹的工件时可以换成V型夹头，拾取方形薄片工件时可以换成平口夹头，拾取带内孔的工件时还可以换成内撑式夹头，不需要更换整套抓取机构，只需要更换前端夹头就能适配不同的工件，大幅降低产线换型的成本。夹爪和活塞输出端的连接采用快拆式的销轴结构，拆卸销轴就能把整个前端夹爪组拆下来，日常维护清理夹爪缝隙里的切削液、塑料碎屑时不需要拆解整个主体基座，维护效率更高。

安装边界方面，整套机构的主体基座采用标准的方块外形，四个角都预留了贯穿的安装沉孔，可以直接固定在机械手的法兰末端，也可以通过侧面的螺纹孔安装在直线模组的滑台上，安装孔位的间距和常规的平行夹爪安装孔位兼容，替换现有产线上的老旧夹爪时不需要重新设计安装法兰，直接锁付螺丝就能完成替换。机构的总厚度控制在较薄的范围内，在狭小的设备腔体内作业时不会和周边的工装、治具发生干涉，活塞的运动行程预留了足够的余量，夹爪的开合范围可以覆盖边长10mm到80mm的方形工件，针对大部分常见的小型工业工件都有足够的适配能力。

实际使用过程中，这套机构的活塞采用双向进气的驱动逻辑，夹爪闭合和张开都有气压驱动，不会出现弹簧复位时的夹爪闭合不到位、张开速度慢的问题，在供气压强稳定在0.5MPa的工况下，每个夹爪的夹持力可以达到15N，足够拾取大部分金属、塑料材质的小型工件，而且四个夹爪的夹持力均匀分布在工件的四个侧面，不会因为单点受力过大导致薄壁工件变形，针对表面粗糙度较低的工件，还可以在夹头位置粘贴防滑橡胶垫，进一步提升夹持稳定性，不会出现高速移动时工件脱落的问题。机构的所有滑动配合面都设计了防尘密封圈的安装槽，在有粉尘、切削液的加工工位使用时，可以阻挡杂质进入活塞腔和导向槽，延长机构的使用寿命，减少日常维护的频次。
