机械臂数控机床用弹簧式笔架结构设计

这款弹簧式笔架主要面向自动化加工场景下的标记、划线作业需求，适配多关节机械臂末端以及数控机床的辅助工位安装，解决传统人工持笔标记效率低、定位精度差、重复一致性不足的问题，在批量零件加工的工序追溯标记、工件定位基准划线、加工路径预演标识等场景中可直接替代人工操作，适配自动化产线的连续作业节奏。

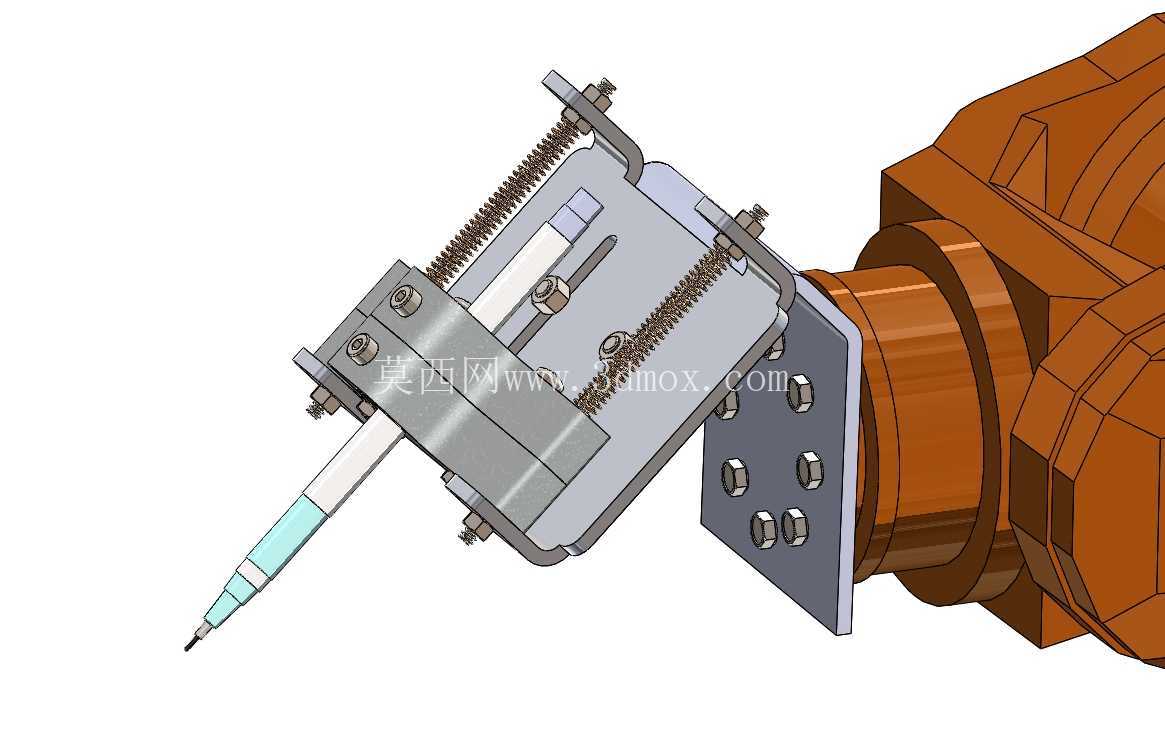

从结构设计逻辑来看，整个笔架采用双侧对称弹簧预紧的夹持方案，主体安装基板通过六个内六角螺栓与机械臂末端法兰或者机床侧装支架连接，安装孔位采用标准孔距排布，可兼容多数主流工业机械臂的末端安装接口，也可通过转接板适配不同规格的机床工作台侧挂安装位，安装面的平面度公差控制在0.05mm以内，保证笔架安装后与执行端的同轴度偏差不会影响笔尖的定位精度。夹持模块的滑动导轨采用微型光轴配合直线轴承的结构，双侧拉伸弹簧提供持续的预紧力，可适配直径在8mm到16mm之间的各类标记笔、划线笔、刻针，更换耗材时只需拉开滑动夹持块即可完成笔的装卸，弹簧预紧力经过调校，既不会因为夹持力过大夹碎笔杆，也不会在机械臂高速移动、机床振动的工况下出现笔松动移位的问题。

实际应用中，这款笔架可配合机械臂的路径规划完成复杂曲面的连续划线标记，也可在数控机床完成加工后，配合主轴的移动完成工件表面的批次号打标前的定位划线，相比气动夹持的笔架，纯机械弹簧结构不需要额外接入气路，减少了现场布线布管的复杂度，整体结构没有易损的气动密封件，长期运行的维护成本更低，在切削液飞溅、金属粉尘较多的机床加工车间内，封闭的滑动结构可阻挡大部分杂质进入导轨间隙，日常维护只需定期在光轴表面涂抹少量润滑脂即可保证滑动顺畅。

尺寸边界方面，笔架整体伸出安装面的长度控制在120mm以内，宽度方向最大尺寸为85mm，厚度方向不超过40mm，不会因为结构过于庞大影响机械臂的运动路径规划，也不会在机床内部安装时与刀具、夹具发生运动干涉。笔尖的伸出长度可通过滑动块上的锁紧螺栓进行微调，调节范围在0到30mm之间，可根据不同笔的耗材长度、标记作业的压力需求灵活调整，弹簧的预紧行程为15mm，在笔尖接触工件表面时可提供柔性缓冲，避免刚性接触导致笔尖折断或者工件表面被压出凹痕，缓冲力的大小可通过更换不同刚度的弹簧进行调整，适配不同硬度的标记耗材以及不同材质的工件表面标记需求。

结构细节上，所有金属零部件均采用不锈钢或者阳极氧化铝合金材质，可适应车间内的潮湿、切削液腐蚀环境，不会因为长期使用出现锈蚀卡滞的问题，连接螺栓均采用标准内六角圆柱头螺栓，日常拆装更换不需要特殊工具，普通内六角扳手即可完成全部维护操作。夹持笔的内孔位置做了倒角处理，安装笔时可快速导向对准，不需要反复调整位置即可完成装夹，适合产线快速更换耗材的作业需求。安装基板的背面设计有定位销孔，安装时可通过定位销快速完成与机械臂法兰的定位，不需要反复调整笔架的角度即可保证笔尖的位置精度，重复安装的定位误差可控制在0.1mm以内，满足多数标记、划线作业的精度要求。
