切比雪夫立式直线运动转换机构

　　这套切比雪夫立式连杆机构，核心作用是实现圆周运动到近似直线运动的转换，在工业场景中可适配多类需要直线往复输出的工位，比如轻载物料的水平推送、检测工位的探针直线进给、小型工装的直线位移驱动等场景，相比传统的导轨滑块直线输出结构，这套纯连杆铰接的结构无需额外润滑导轨，在多粉尘、有少量切削碎屑的加工车间环境中，不会出现导轨卡滞、滑块磨损过快的问题，适配工况的容错率更高。

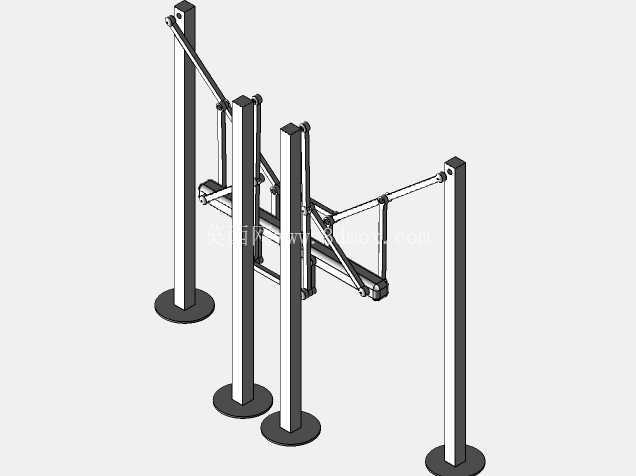

　　从结构设计逻辑来看，整套机构采用立式立柱支撑布局，四根带圆形安装底盘的立柱作为整个机构的安装基准，底盘上预留的安装孔可直接通过膨胀螺栓固定在水泥地面，或是通过螺栓锁紧在设备安装平台的T型槽内，安装时需要保证四根立柱的顶面平面度公差控制在0.2mm以内，避免连杆运动时出现卡滞、附加侧向力的问题。立柱之间通过多组铰接连杆组成运动链，输入轴端外接旋转动力源，不管是手轮手动输入、还是低速电机带动曲柄做整周旋转，都能通过连杆的铰接传动，让输出端的执行件走出近似直线的运动轨迹，这套机构的设计核心是切比雪夫连杆的尺寸配比，各段连杆的长度比例严格按照切比雪夫直线机构的理论值做适配，同时在铰接位置预留了标准轴承的安装位，实际装配时可选用深沟球轴承作为铰接转动副，降低连杆转动时的摩擦阻力，减少长期运行后的铰接间隙累积。

　　从安装边界来看，整套机构的横向跨度适配1.2米以内的直线行程需求，立柱高度可根据实际安装场景做等比例缩放，不会改变输出端的直线运动轨迹特性，安装时需要在机构外侧预留至少150mm的维护空间，方便定期检查铰接位置的紧固件松紧、补充润滑脂。在实际应用中，这套机构可直接集成到小型自动化生产线的直线推送工位，替代部分短行程的气缸、电动推杆输出结构，相比气动元件需要配套气源、电磁阀的配置，纯机械连杆的结构不需要额外的动力配套附件，仅需一个恒定转速的旋转动力输入就能实现稳定的往复直线输出，在无气源供应的简易加工车间、户外临时作业工位中适配性更强。

　　设计过程中，每根连杆的铰接孔位置都做了同轴度公差约束，相邻铰接孔的中心距公差控制在0.05mm以内，避免因加工误差导致输出轨迹偏移、运动过程中出现死点卡滞的问题；立柱采用空心圆管结构，在保证支撑刚度的同时降低整体自重，底部的圆形底盘加大了与安装面的接触面积，即使机构高速往复运动，也不会出现底盘倾覆、固定螺栓松动的问题。整套机构没有复杂的异形加工件，所有连杆都可采用标准型材切割后加工铰接孔，立柱和底盘也都是常规机械加工件，加工成本低、后期维护更换配件方便，对于需要低成本实现短行程直线往复运动的工位来说，是性价比极高的机械结构方案。在运动特性上，这套机构的输出端在有效行程内的直线度误差可控制在1mm以内，能够满足大多数对直线精度要求不高的工业输送、推送工位需求，不需要额外加装直线导轨做轨迹约束，大幅简化了设备的整体结构，减少了零部件数量，降低了设备整体的故障点。
