FRC竞赛团队模块化西海岸机器人驱动框架

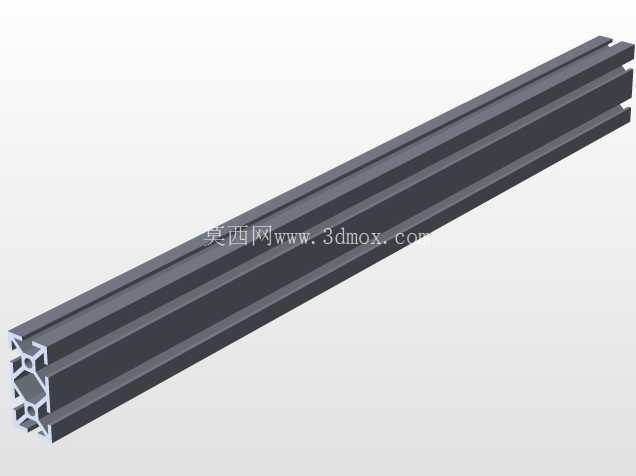

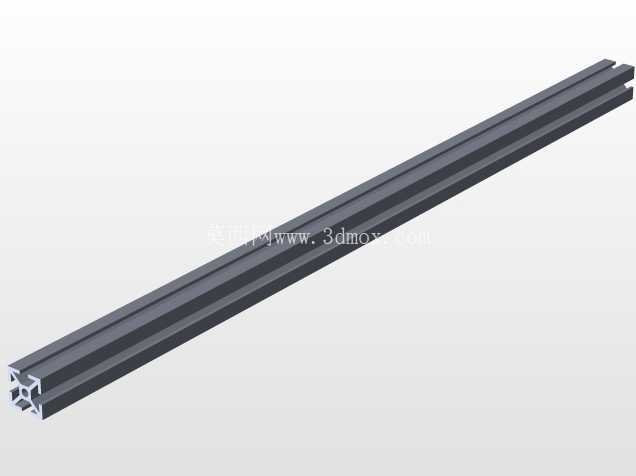

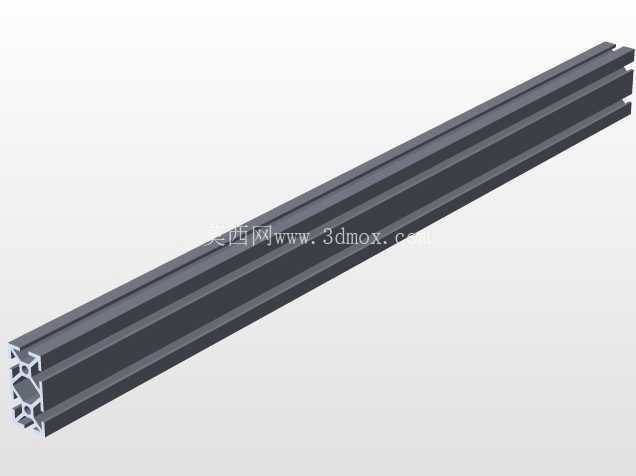

　　该框架为FRC机器人竞赛场景下的驱动承载基体，核心作用是为竞赛机器人的行走轮组、驱动电机、控制模块、电池组件及上层功能执行机构提供统一的安装基准，所有安装点位均围绕竞赛过程中的快速拆装、模块替换需求做了适配，可满足赛事备赛阶段快速迭代改型、赛场故障快速抢修的实际使用要求。设计阶段优先选用标准8020工业铝型材作为主体承载构件，搭配2x1、3x1规格铝管做局部受力补强，配合3D打印的防压块完成型材拼接处的应力分散，避免型材在高速启停、碰撞冲击过程中出现连接点压溃、型材变形的问题。

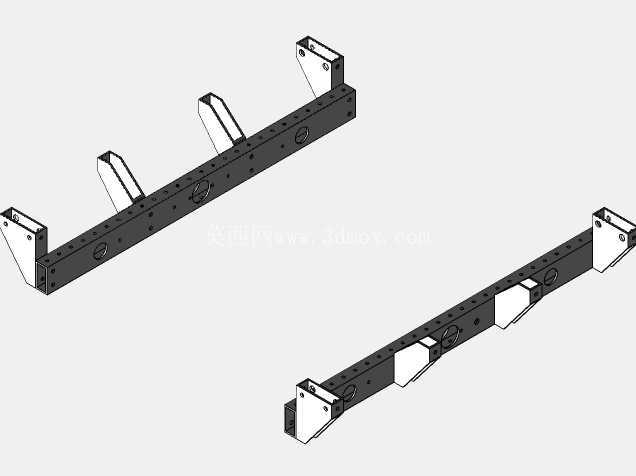

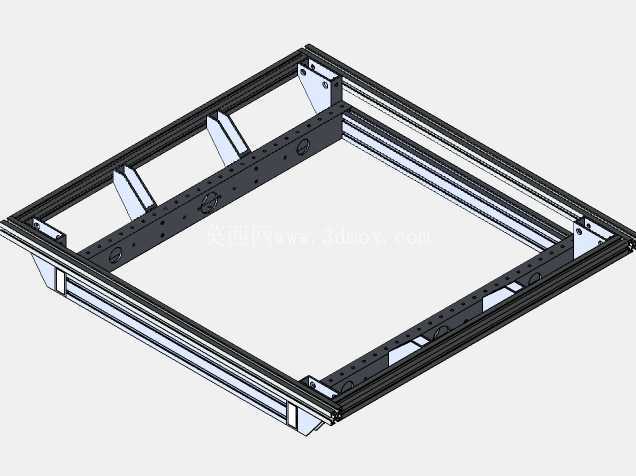

　　框架整体采用矩形对称布局，主体型材的槽口统一朝向内侧与下侧，外侧预留连续平整安装面用于固定防撞条、外护板及视觉传感器支架，内侧槽位用于布设驱动线缆、信号控制线，所有走线均可隐藏在型材槽内，避免竞赛过程中线缆被剐蹭拉扯导致的故障。从安装边界来看，框架外轮廓尺寸严格匹配FRC赛事的机器人尺寸检录要求，长宽方向预留了不超过10mm的护板安装余量，高度方向可根据当年赛事的任务需求加装上层立柱拓展安装空间，底部轮组安装位的同轴度公差控制在0.2mm以内，保证麦克纳姆轮或常规驱动轮安装后行走顺畅无卡滞，不会出现轮组偏磨、行走跑偏的问题。设计过程中特意做了模块化分区，框架分为左右驱动侧梁、前后连接横梁、中部安装托板三个独立模块，每个模块之间采用角件加螺栓的连接方式，无需焊接即可完成总装，单个模块损坏后可单独拆解替换，不需要整体拆解整台机器人，大幅降低备赛阶段的维护成本。型材上的安装孔采用等间距预制孔设计，孔位间距匹配标准8020型材的槽口间距，驱动电机、轮组的安装座可根据不同轮径、不同电机型号沿型材槽口滑动调整位置，适配不同赛季的驱动方案选型，不需要重新加工框架主体。

　　3D打印的防压块设置在所有螺栓锁紧的受力点位置，防压块的型面完全贴合铝型材的槽道轮廓，螺栓锁紧时压力通过防压块均匀分散到型材槽壁上，避免单点锁紧力过大造成型材槽口变形，同时防压块上预留了定位凸台，安装时可快速卡入型材槽道完成定位，不需要反复调整安装位置。框架的受力设计经过针对性优化，左右侧梁作为主要承载梁，型材壁厚选用2mm以上的规格，可承受机器人总重50kg状态下的加速冲击、碰撞冲击，前后横梁主要起连接定位作用，在保证连接强度的前提下做了局部镂空减重，尽可能降低框架自身重量，为上层功能机构预留更多的重量配额。

　　中部预留的安装平面可直接固定电池、主控器、配电模块等核心电气组件，安装孔位兼容主流FRC电气元件的安装尺寸，不需要额外打孔即可完成固定。框架的边角位置全部做了圆角过渡处理，避免竞赛过程中尖锐边角剐蹭场地道具、缠绕线缆，同时所有连接螺栓的端头均不超出型材外表面，防止碰撞过程中螺栓受剪切力断裂。在实际使用场景中，该框架可作为通用基础底盘适配不同赛季的竞赛任务，只需要更换上层功能模块即可完成整台机器人的改型，不需要重新设计加工底盘框架，大幅缩短备赛周期，同时标准型材的采购成本低、加工难度小，学生团队在备赛阶段可自行完成切割、打孔、组装工作，不需要依赖外部机加工资源。框架的拼接精度依靠型材端面的切割精度保证，所有型材端面均采用90度垂直切割，组装后框架的平面度公差控制在0.3mm以内，保证上层安装的传感器、执行机构的定位精度满足使用要求。
