带编码器G25直流齿轮减速电机结构

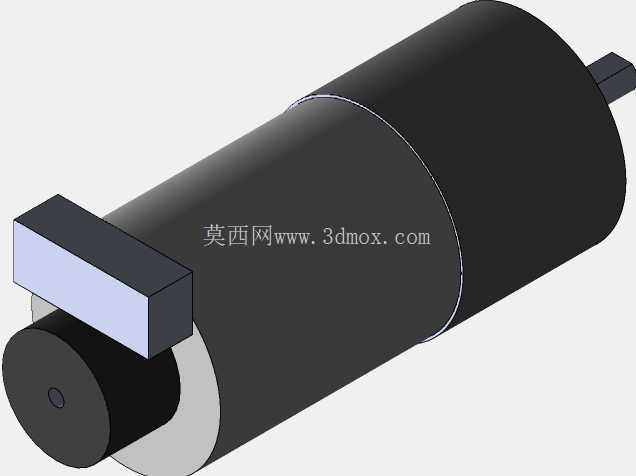

　　在小型自动化执行机构、智能小车驱动、精密传动工位、小型传送带驱动、医疗微量输送设备这类需要低转速大扭矩输出的场景里，带编码器反馈的微型齿轮减速电机是非常常用的动力核心，这类部件的选型和结构校核，往往是小型设备结构设计阶段绕不开的环节。这款G25规格的齿轮减速电机，将直流驱动单元、行星/平行轴齿轮减速组、增量式编码器模块做了同轴集成设计，整体为圆柱式主体结构，输出轴从减速端盖中心伸出，编码器模块布置在电机尾端，通过独立的接线位引出信号线路，不会和动力供电线路产生干涉。

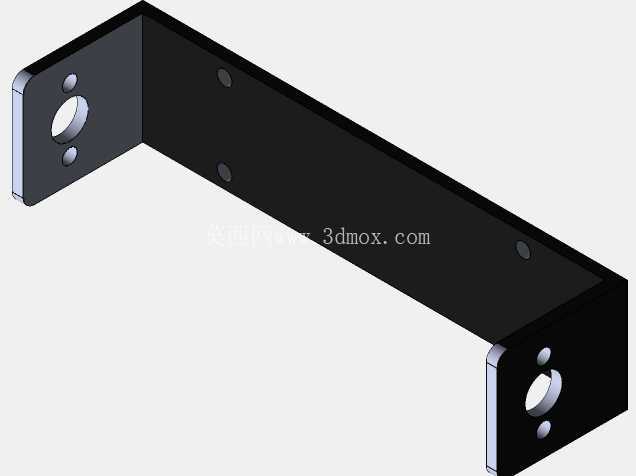

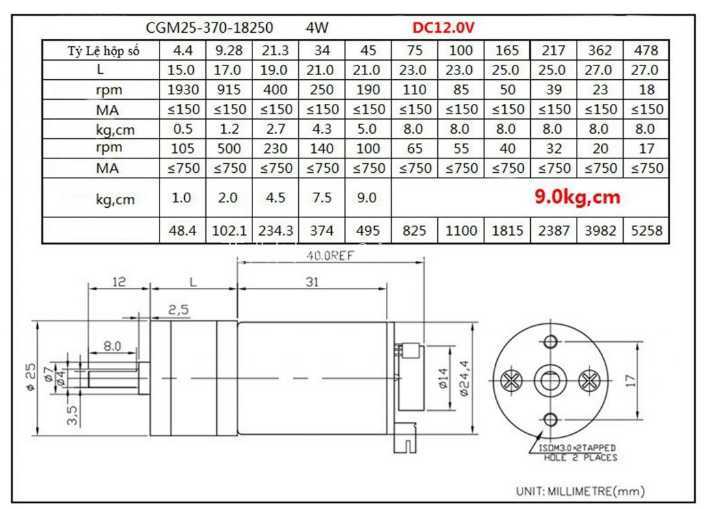

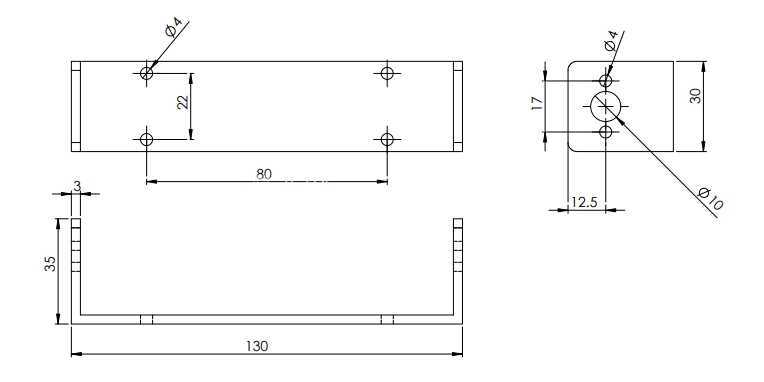

　　从结构设计的角度看，这类电机的建模首先要明确安装边界：主体圆柱外径为25mm，整体轴向长度包含编码器模块为21mm，输出轴的轴径、伸出长度、D型切边尺寸都严格按照通用微型减速电机的安装规范做了匹配，安装端的固定孔位围绕输出轴中心做圆周均布，能直接适配市面上多数25mm规格减速电机的安装支架，不需要额外做转接件设计，能大幅缩短结构设计阶段的适配周期。齿轮减速组的设计上，每一级齿轮的啮合间隙、齿厚参数都做了合理预留，既保证传动过程中不会出现卡滞，也能将回程间隙控制在小型驱动场景可接受的范围内，不会因为间隙过大导致编码器位置反馈出现累计误差。

　　编码器模块和电机尾轴做了直连设计，没有额外的传动环节，能直接采集电机输出轴的实时转速、转动圈数信号，给设备的闭环控制提供准确的位置反馈，在需要精准控制位移、转速的场景里，比如小型机械臂关节转动、智能分拣机构的拨杆驱动、3D打印设备的送料驱动，这种带编码器的集成式减速电机，比单独搭配电机、减速箱、编码器的分体方案占用空间更小，装配工序更简单，也能减少分体装配带来的同轴度误差问题。建模过程中，对电机外壳的表面纹理、端盖的压合接缝、输出轴的表面粗糙度、编码器模块的接线凸台都做了细节还原，不是简化的概念模型，能直接用于设备的整体装配干涉检查，也能用来做设备的渲染展示、装配工艺模拟。

　　在实际选型应用中，这类电机的输出扭矩会根据减速比的不同有较大差异，建模时保留了齿轮组的内部结构参考，设计人员可以根据实际需要的输出转速、扭矩参数，调整齿轮组的减速比参数，不需要重新搭建整体的电机外形结构，只需要修改对应齿轮的齿数、模数参数，就能快速衍生出不同参数规格的同系列电机模型，大幅提升同系列部件的建模效率。安装边界的设计上，特意考虑了接线空间的预留，编码器接线端和动力接线端的位置做了错位布置，在设备内部布线时，两类线路可以分开走线，减少动力线路对编码器信号的干扰，这也是实际工程应用中非常容易被忽略的细节，很多新手建模时只考虑电机本身的外形尺寸，没有预留接线和走线的空间，导致实际装配时线路弯折半径不够，或者和周边结构件产生干涉，这款模型在建模阶段就把接线凸台的尺寸、接线方向做了明确的还原，能帮助设计人员在整体布局阶段就提前规划好线路走向。另外，电机外壳的散热筋结构虽然在微型电机上尺寸很小，但建模时也做了还原，能让设计人员在做热仿真分析时，更准确地模拟电机工作时的散热情况，评估长时间工作下的温升是否在设备允许的范围内。输出轴的D型切边设计，是为了和传动轮、联轴器做周向固定，避免传动过程中出现轴和连接件的相对滑动，建模时切边的尺寸、位置都和实际量产部件保持一致，设计人员在搭配联轴器、同步轮这类外购件的时候，可以直接匹配对应孔径的标准件，不需要反复核对轴的截面尺寸。
