大疆E1200动力电机带电调结构

这款动力单元是多旋翼无人机动力系统的核心组成部分，集成了无刷电机与配套电调的一体化结构设计，主要适配大载重多旋翼飞行平台，在工业级无人机巡检、农林植保、航测航拍等场景中承担动力输出的核心作用。从实际工程应用角度看，这类一体化动力结构相比传统电机电调分离式设计，能够有效缩减动力舱布线长度，降低线路压降与信号干扰风险，同时减少整机装配时的连接件数量，提升动力系统的集成度与可靠性。

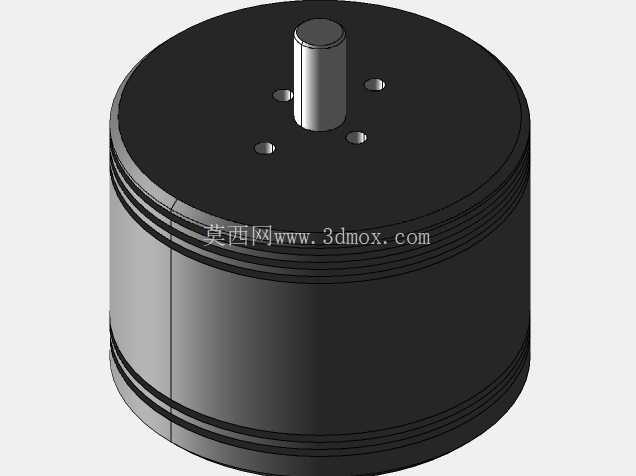

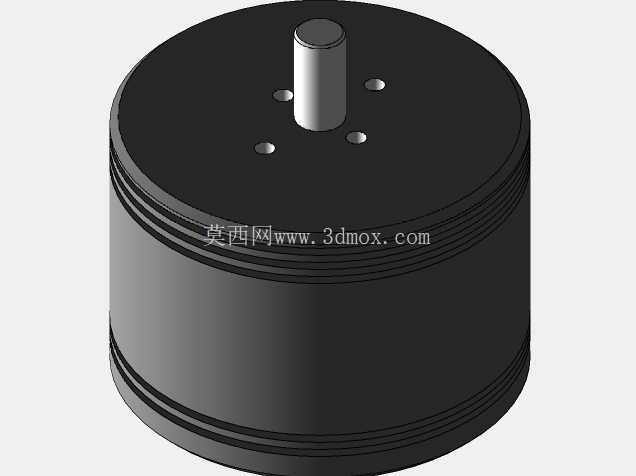

设计过程中首先围绕动力输出需求确定了定子绕组的排布逻辑与磁钢充磁方向，保证在额定拉力区间内电机扭矩输出线性可控，配合适配的电调驱动逻辑，能够实现从怠速到满油门的平滑动力响应，避免飞行过程中出现动力突跳导致的姿态失稳。外形结构上采用圆柱式主体设计，顶部输出轴采用标准轴径规格，轴身预留的安装孔位对应常见的桨座安装尺寸，能够直接适配同规格的快拆桨夹，无需额外加工转接件。主体外壳的环形散热筋结构并非装饰设计，而是针对长时间大负载运行时的绕组散热需求设计，通过飞行过程中的迎面气流带走壳体热量，避免绕组高温退磁导致的动力衰减。

安装边界方面，底部端盖预留的四个对称安装孔位采用标准孔距设计，能够直接适配多数行业级无人机的机臂安装座，安装面平面度控制在合理公差范围内，保证电机安装后输出轴与机臂轴线的垂直度，避免高速旋转时产生额外的振动载荷传递到机身，影响飞控传感器的采样精度。端盖出线位置做了圆角过渡处理，避免布线时线材被锐边割破绝缘层，同时预留的线材长度能够满足常规机臂内部走线的需求，无需额外延长接线。

从结构设计细节来看，电机上下端盖与定子壳体的配合采用止口定位方式，装配时能够保证定子与转子的同轴度，减少转子转动时的气隙不均匀问题，降低运行过程中的电磁噪音与机械振动。转子外壳采用导磁材质配合表面氧化处理，既能够形成完整的磁回路提升磁钢利用率，也能在户外作业环境下抵御雨水、沙尘的侵蚀，提升动力单元的环境适应能力。配套的电调结构集成在电机底部端盖内侧，与电机动力线直接焊接连接，省去了外部接头的接触电阻，同时电调的发热能够通过端盖壳体辅助散热，提升电调长时间大电流工作的稳定性。

在实际选型适配过程中，这类动力单元需要匹配对应螺距与尺寸的螺旋桨，保证电机工作在最佳效率区间，避免出现电机过载过热或者动力冗余度过大导致的效率下降。结构建模过程中对所有安装配合尺寸都按照实物测绘的公差带进行还原，能够直接用于无人机整机的虚拟装配干涉检查，验证机臂结构、桨叶旋转范围与机身其他部件的安全间隙，也可以用于动力系统安装支架的结构设计参考，提前排查装配过程中可能出现的孔位错位、空间干涉等问题，减少实物打样迭代的次数。

针对日常维护场景，模型还原的结构细节也能够用于拆解维修的流程模拟，比如轴承更换、磁钢检查、绕组检测等操作的空间预留验证，确保维护工具能够有足够的操作空间，不会因为结构设计问题导致维护难度提升。整体结构没有多余的冗余设计，所有外部特征都服务于散热、安装、防护等实际功能需求，是行业级无人机动力系统集成化设计的典型结构方案。
