全向移动麦克纳姆轮结构设计

在窄通道作业的AGV、仓储分拣移动平台、车间转运小车以及狭小空间内的巡检机器人设计中，常规转向轮的转弯半径始终是制约设备空间利用率的核心痛点，麦克纳姆轮的结构特性恰好解决了这一问题，依靠轮周斜置的从动辊子，可实现整车零半径转向、横向平移、斜向移动等全向动作，无需预留传统轮系的转向避让空间，能大幅提升密集仓储、窄工位作业场景下的场地利用率。

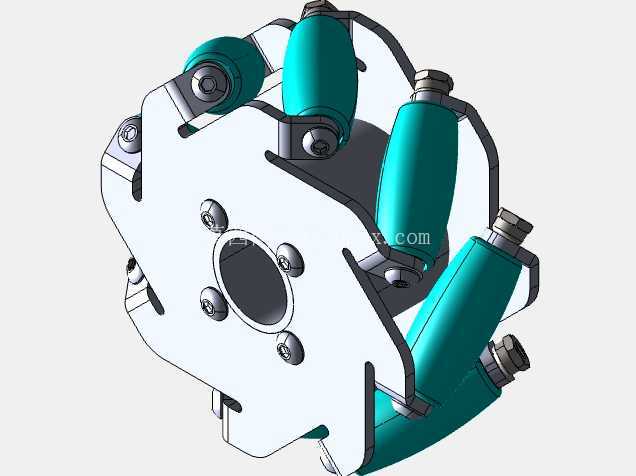

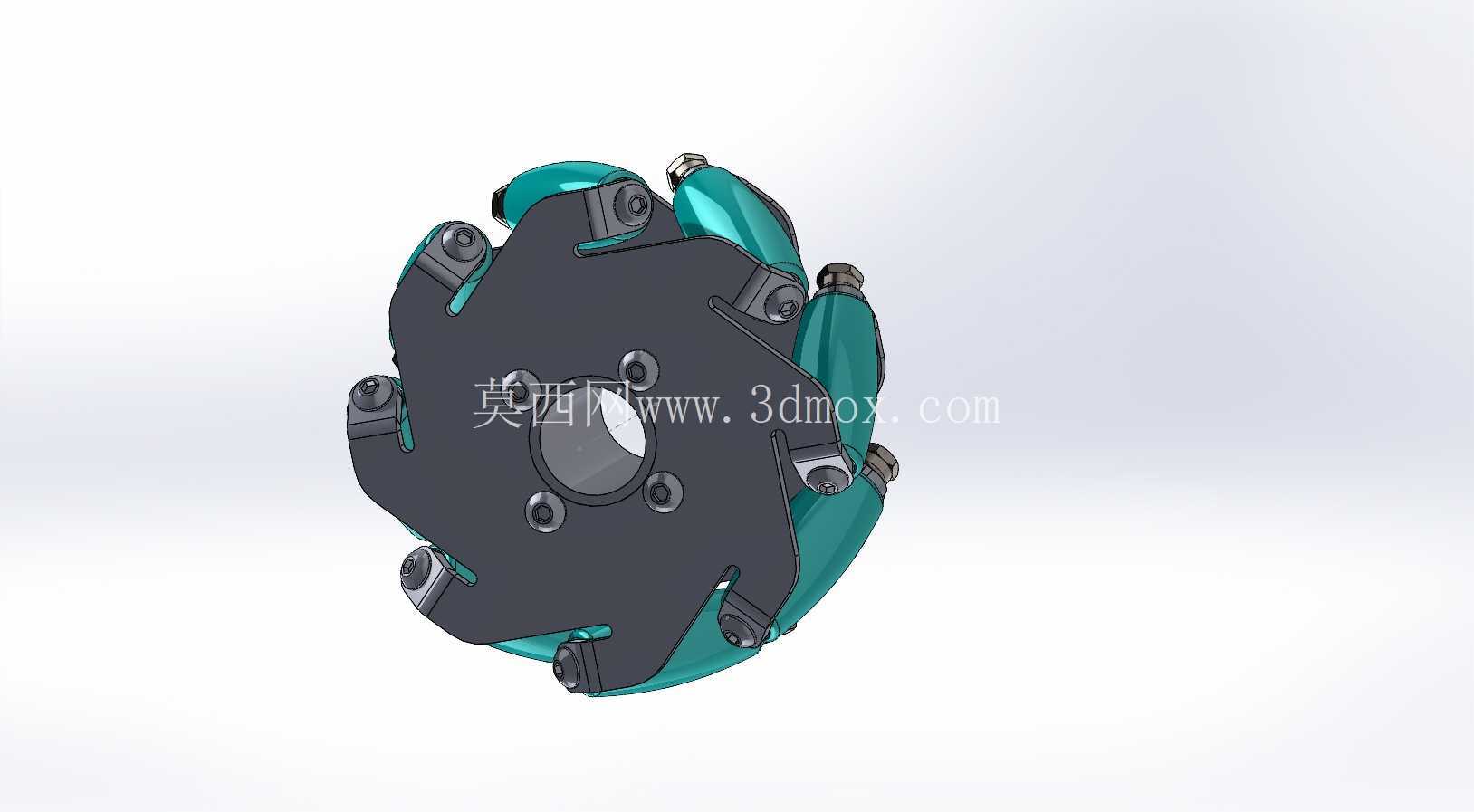

从结构设计逻辑来看，这款麦克纳姆轮采用中心轮毂加周向均布辊子的布局，轮毂主体为承载核心，设计有中心安装孔与周向定位螺栓孔，可直接匹配常规驱动轴的安装接口，安装时需保证轮组安装面与设备底盘安装基准面的平面度公差控制在0.1mm以内，避免运行中出现辊子受力不均导致的偏磨问题。周向排布的辊子轴线与轮毂主轴线呈45度夹角，相邻辊子的外轮廓包络形成连续的圆形滚动面，保证轮组在直行、斜向移动过程中不会出现跳动卡顿，辊子外层采用聚氨酯包胶材质，兼顾地面摩擦力与耐磨性能，同时能吸收运行过程中的小幅震动，降低移动平台的运行噪音。

设计过程中需要重点关注几个核心边界：首先是辊子的安装间隙，每个辊子通过独立的销轴固定在轮毂的支耳上，销轴与辊子内孔之间设置有耐磨衬套，间隙控制在0.05-0.1mm之间，既保证辊子可自由转动，又不会因间隙过大产生运行晃动；其次是轮组的整体承载能力，轮毂材质选用高强度铝合金一体加工成型，在保证整体强度的同时控制轮组自重，单轮额定承载可匹配50-100kg级的移动平台使用，若需更大承载可将轮毂材质更换为45号钢并做调质处理，对应调整支耳的厚度与销轴直径即可。安装尺寸方面，这款轮组的中心安装孔适配常规12mm/15mm直径的驱动轴，周向安装螺栓孔的孔位分布符合行业通用的安装标准，可直接替换同规格的常规驱动轮，无需对原有底盘安装结构做大幅修改，轮组的整体外径控制在100-150mm区间，宽度与外径比例保持在1:3左右，保证斜向受力时辊子的受力均匀，避免单个辊子受力过载出现损坏。

实际应用选型时，需要注意同一台全向移动设备上的四个麦克纳姆轮需采用镜像对称的安装方式，即左前轮与右后轮为左旋辊子布局，右前轮与左后轮为右旋辊子布局，通过四个轮子的不同转速与转向组合，实现不同方向的移动动作。设计建模过程中，需要对辊子的外轮廓做包络线校验，确保所有辊子的最外点处于同一圆柱面上，避免出现个别辊子突出导致的运行颠簸，同时要预留辊子磨损后的补偿间隙，轮毂支耳的位置设计要避免辊子转动时与轮毂主体产生干涉，销轴的固定端采用防松结构设计，防止设备长期运行后销轴脱出引发故障。

不同于普通的定向轮与万向轮，麦克纳姆轮的受力方向更为复杂，在做结构强度仿真时，不仅要校核垂直方向的承载应力，还要校核斜向受力时支耳位置的剪切应力，尤其是在设备急启急停、横向移动的工况下，辊子与轮毂连接位置的应力会达到直行工况的1.4倍左右，设计时需要在支耳根部做圆角过渡处理，避免应力集中导致的支耳断裂。辊子的包胶厚度控制在8-10mm，硬度选择邵氏85A左右，既可以保证足够的支撑硬度，又能在不平整地面上有一定的形变适配能力，提升轮组的地面适应性。
