单缸往复式活塞发动机剖切结构展示

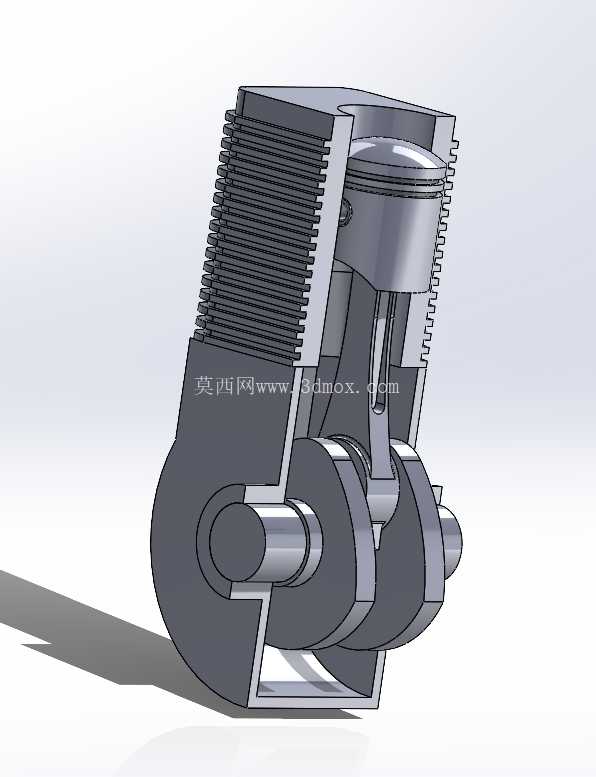

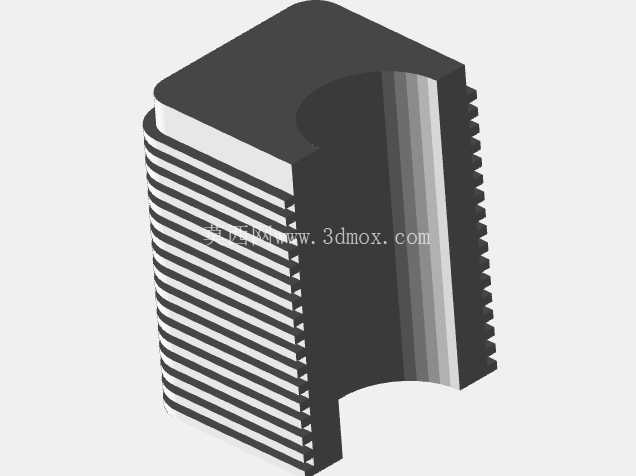

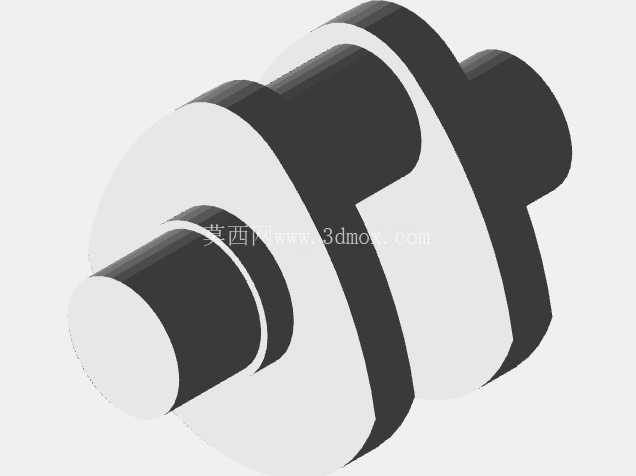

这套剖切展示的单活塞动力结构，是小型内燃机最基础的构型单元，常作为通用动力配套在小型发电机组、园林机械、迷你摩托、航模试验平台上，也常被用作机械原理教学的演示载体，帮助从业者理解往复式动力的能量转换逻辑。从结构呈现来看，模型做了半剖处理，能清晰看到气缸外壁的散热鳍片排布——这类风冷结构的鳍片间距、厚度都经过热负荷校核，保证持续运转时缸体温度维持在材料许用范围内，避免热变形导致活塞卡滞。活塞部分采用了典型的筒形活塞设计，裙部的型线预留了热膨胀余量，活塞销座的加强筋直接对应连杆往复运动的受力方向，把燃气爆发的冲击力均匀传递到连杆小头。曲柄连杆机构是这套结构的核心运动副，曲轴的平衡块配重经过动平衡核算，抵消活塞往复运动产生的一阶惯性力，降低整机运转时的振动幅度；曲轴主轴颈的支撑位直接集成在曲轴箱壳体上，省去了额外的轴承座安装工序，也保证了轴系的同轴度公差。气缸体与曲轴箱采用分体式连接结构，结合面的密封槽位置清晰可见，装配时通过螺栓预紧力保证结合面的密封性能，避免运转时出现漏气、漏油问题。从安装边界来看，这类单缸结构的外形轮廓紧凑，曲轴输出端的轴伸尺寸、安装孔位都遵循小型通用动力的通用安装规范，可以直接适配多数小型设备的动力舱安装位，不需要额外做转接支架设计。设计思路上，这套结构优先保证了运动部件的拆装便利性：活塞连杆组可以从气缸上端直接抽出，曲轴端盖拆卸后就能完成曲轴的维护，不需要拆解整个缸体结构，降低了后期运维的复杂度。进气、排气道的位置布置在气缸侧部，气道走向做了圆滑过渡，减少进排气过程中的气流阻力，提升充气效率。火花塞安装位位于气缸盖的中心位置，保证点火时火焰传播距离均匀，避免出现爆震问题。在实际工程应用中，这类单活塞结构的排量通常在50cc到250cc区间，功率覆盖范围能满足多数小型便携设备的动力需求，相比多缸结构，它的零件数量少、故障率低、维护成本低，在对动力密度要求不高、追求可靠性的场景下应用极广。建模过程中，所有运动副的配合间隙都按照实际工程公差预留：活塞与缸壁的间隙、活塞销与连杆衬套的间隙、曲轴轴颈与轴承的间隙都符合小型内燃机的设计规范，能直接用于运动仿真，模拟活塞往复、曲轴旋转的完整运动过程，验证机构的运动干涉情况。散热鳍片的排布方向顺着气流流动方向布置，在设备行进或者冷却风扇送风时，气流能顺着鳍片间隙快速带走缸体热量，不会出现散热死区。曲轴箱内部的腔体预留了润滑油存储空间，飞溅润滑的油道位置对应曲轴曲柄的甩油路径，保证运转时连杆大头、活塞销等位置能得到充分润滑，减少运动副的磨损。
