FRC竞赛用公制转向轮组结构设计

这套转向轮组结构主要面向FRC机器人竞赛场景设计，适配公制安装尺寸标准，是竞赛机器人底盘实现全向移动的核心执行部件。在FRC赛事的对抗场景中，机器人需要在有限场地内完成快速启停、任意方向平移、小半径转向甚至原地旋转动作，传统的差速转向轮组无法满足高机动对抗的需求，这类swerve转向模块可独立控制每个轮子的转向角度与行进转速，让底盘获得完全的运动自由度，在抢球、对抗防守、路径规避等赛事环节中具备更强的机动优势。

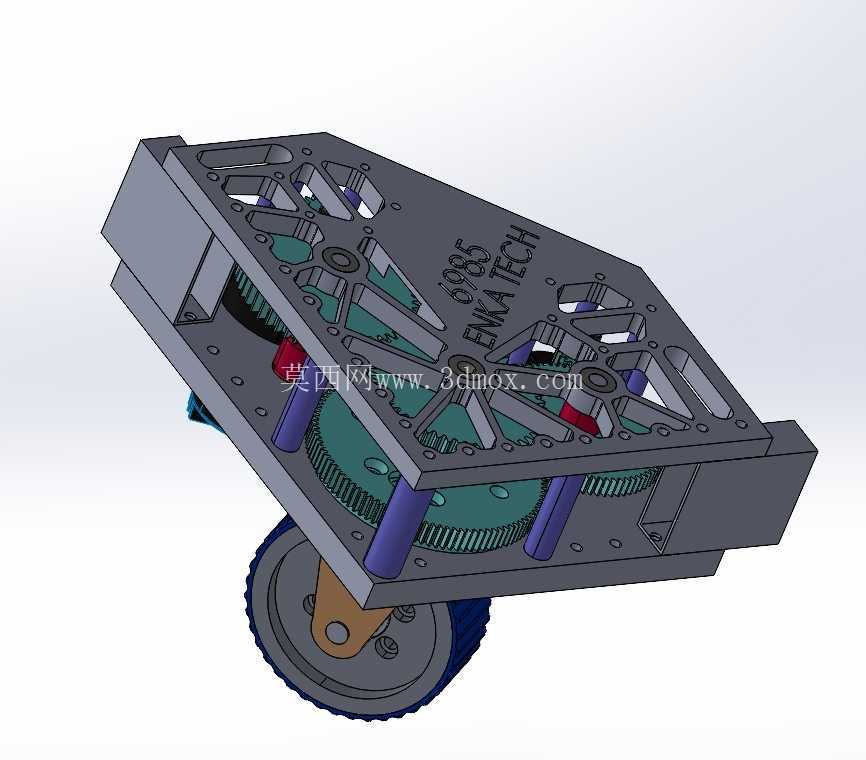

从结构功能来看，该模块集成了行进驱动与转向驱动两套独立的传动链路，两套传动系统互不干涉，可独立输出动力。转向传动链通过多级齿轮减速将舵机或转向电机的动力传递至轮架转轴，可实现360度连续旋转转向，齿轮副采用大减速比设计，既可以提升转向输出扭矩，也能抵消轮端受到的地面冲击载荷，避免转向电机受反向冲击损坏。行进传动链同样通过平行轴齿轮组将驱动电机的动力传递至驱动轮，齿轮排布充分利用模块内部的安装空间，在保证传动强度的前提下压缩整体厚度，适配竞赛机器人底盘的低矮化设计需求。

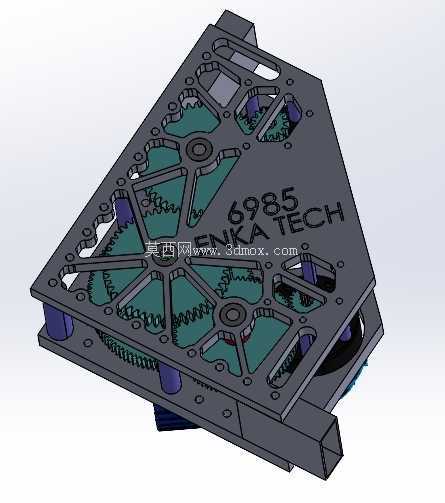

设计思路上，整体承载基板采用镂空式框架结构，在保证结构刚性的前提下尽可能降低模块自重，镂空区域经过拓扑优化，避开了齿轮传动的运动干涉边界，同时预留了传感器、线束的走线路径。支撑立柱采用等距排布的圆柱形支柱，将上下层基板连接为整体框架，既可以为上层齿轮组提供稳定的安装基准，也能承受轮端传递的径向与轴向冲击载荷。轮架与转轴采用一体化铰接设计，转轴处配置耐磨衬套，降低长期往复转动带来的磨损量，保证转向精度的长期稳定性。轮体采用防滑橡胶材质，适配竞赛场地的地毯地面，可提供足够的抓地力，避免急加速、急转向时出现打滑问题。

安装边界方面，模块整体采用扁平化设计，上层基板预留了标准化的安装孔位，孔位间距符合公制机械安装标准，可直接通过螺栓固定在机器人底盘的型材框架上，无需额外加工转接件。模块的整体外轮廓做了倒角处理，避免安装时与底盘其他部件产生干涉，转向运动的最大外摆边界经过校核，在360度转向过程中轮体、轮架均不会超出基板的外轮廓范围，多模块并排安装时不会出现运动干涉。传动齿轮的中心距严格按照公制齿轮标准设计，齿侧间隙控制在合理范围内，既保证传动顺畅无卡滞，也不会因间隙过大导致转向回差超标，影响底盘的运动控制精度。

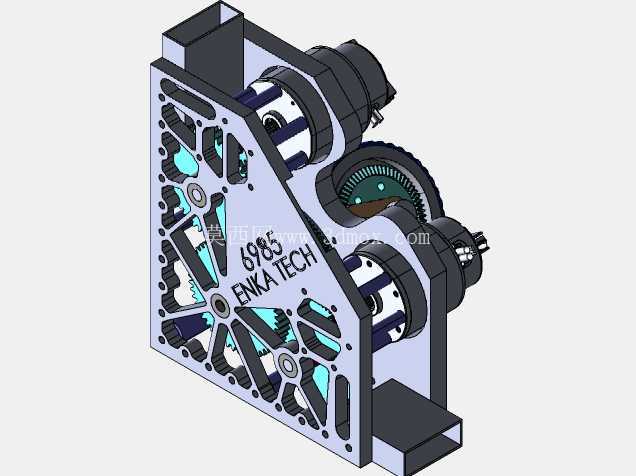

在实际装配调试层面，该结构的分层设计降低了装配难度，上层盖板可独立拆卸，方便维护时检查齿轮啮合状态、补充润滑脂，无需将整个模块从底盘上拆除。驱动电机与转向电机的安装位均预留了足够的拆装空间，电机固定采用沉头螺栓设计，螺栓头不高出基板平面，避免与底盘其他部件产生刮蹭。模块整体的重心靠近安装面，安装后可降低底盘的整体重心高度，提升机器人高速运动时的稳定性，避免急转向时出现侧翻风险。所有受力部位的板材厚度均经过载荷校核，在竞赛场景的冲击载荷下不会出现结构变形，可承受机器人全速碰撞时的冲击力，保证传动系统不会因结构变形出现卡滞、断齿等故障。
