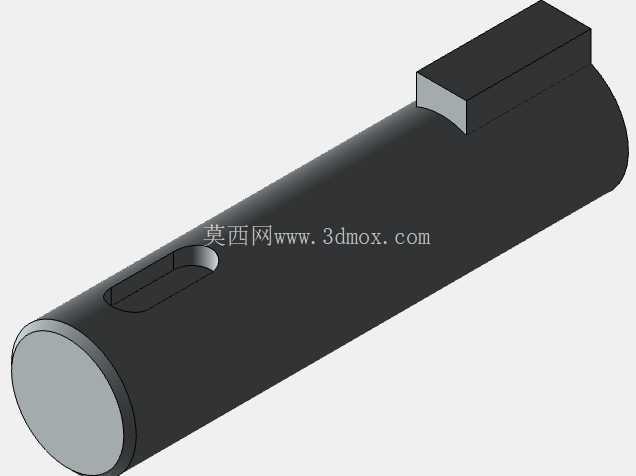

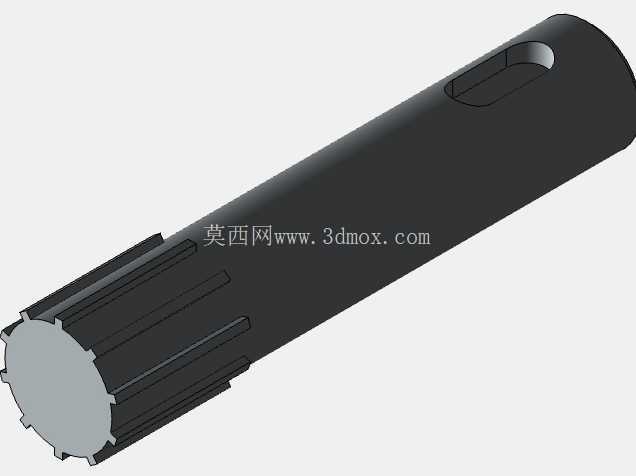

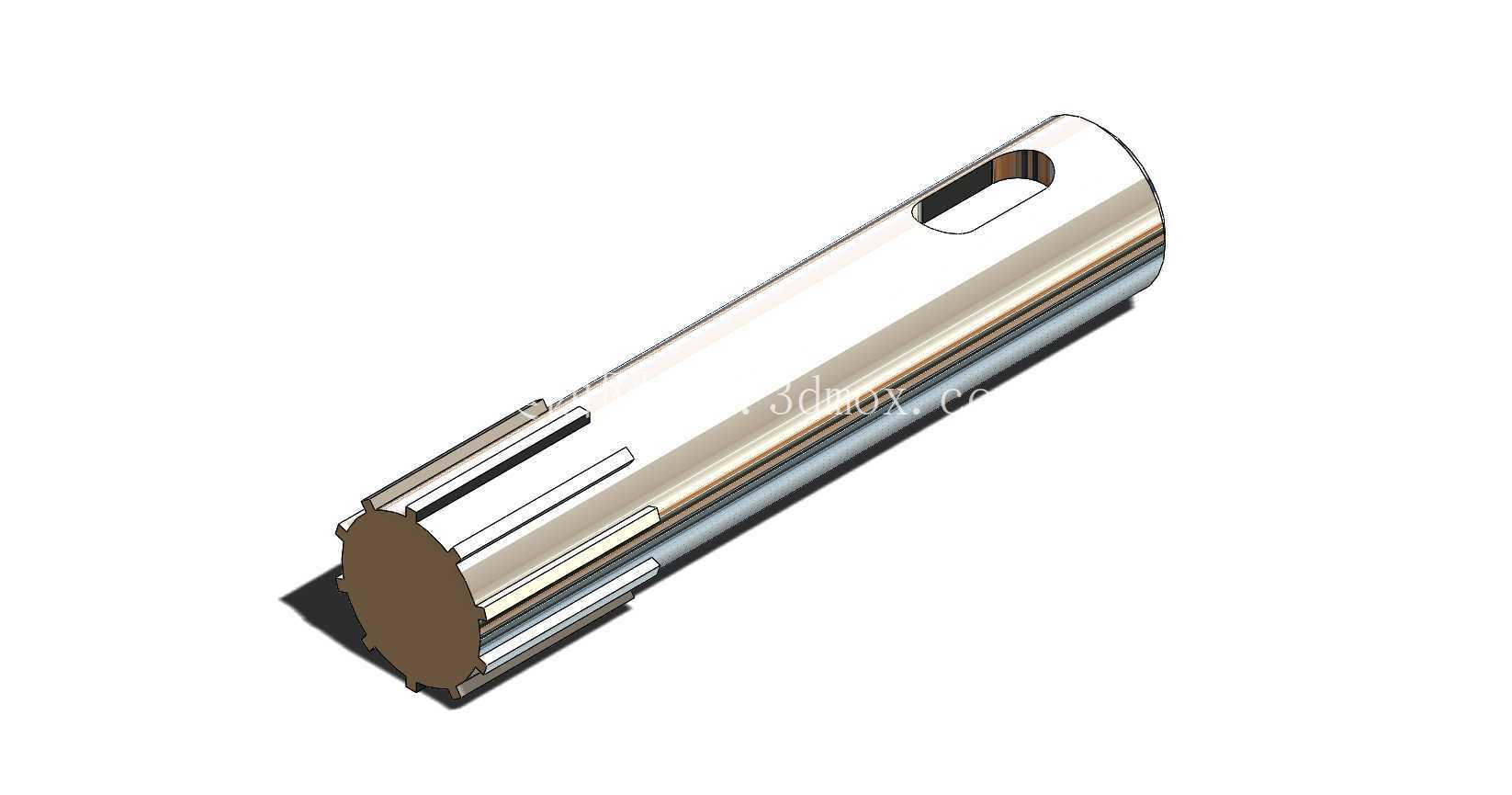

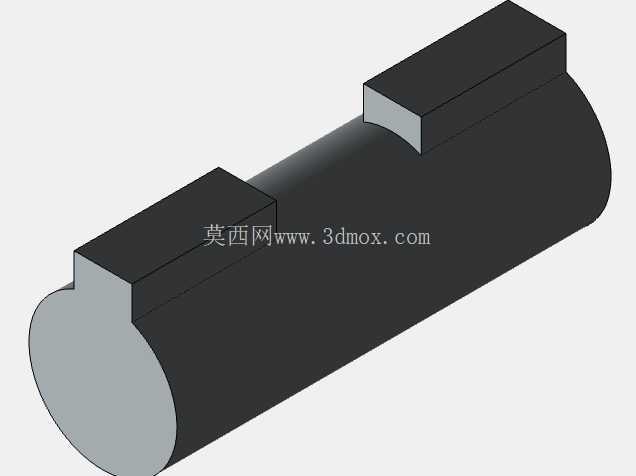

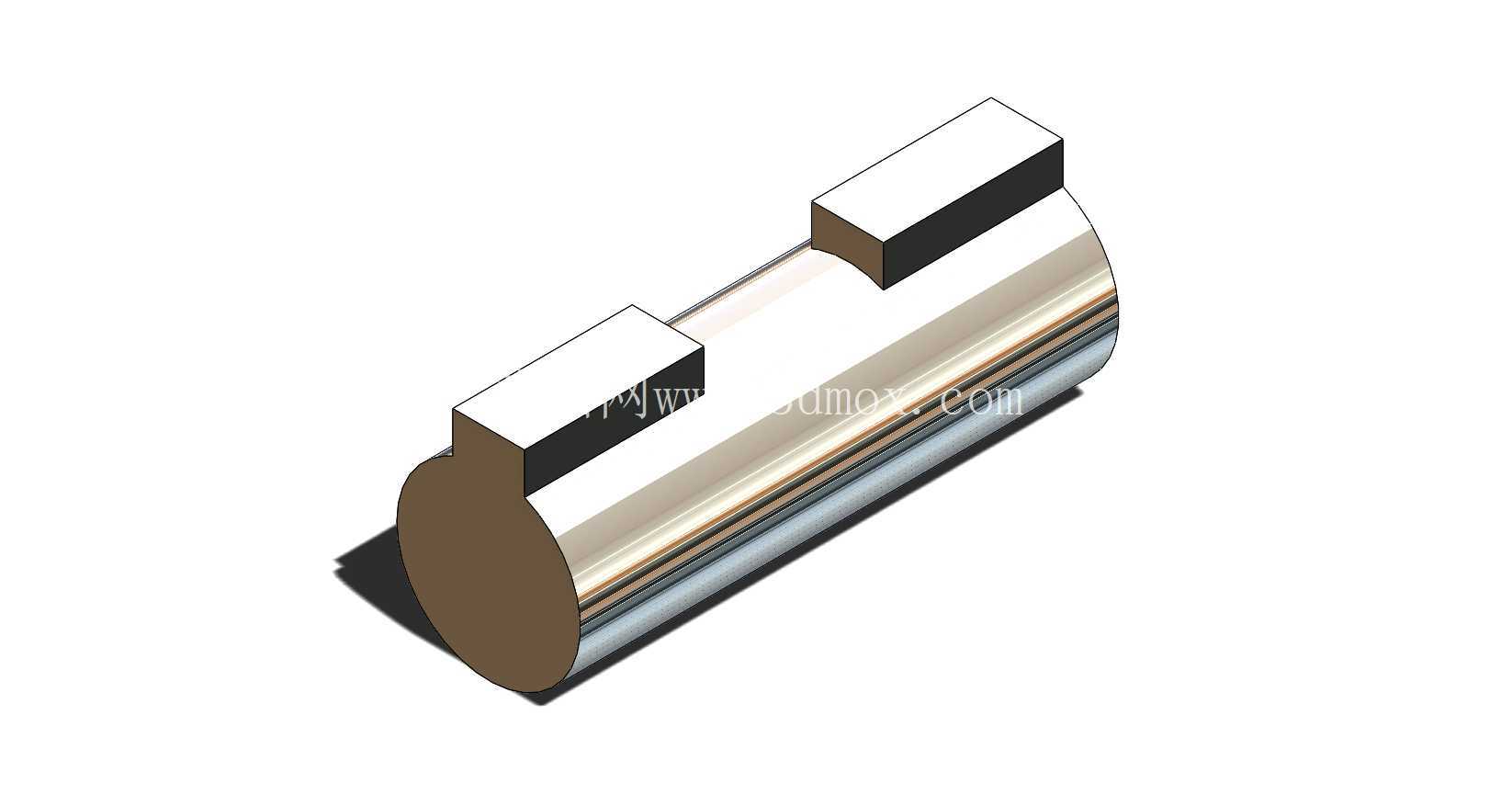

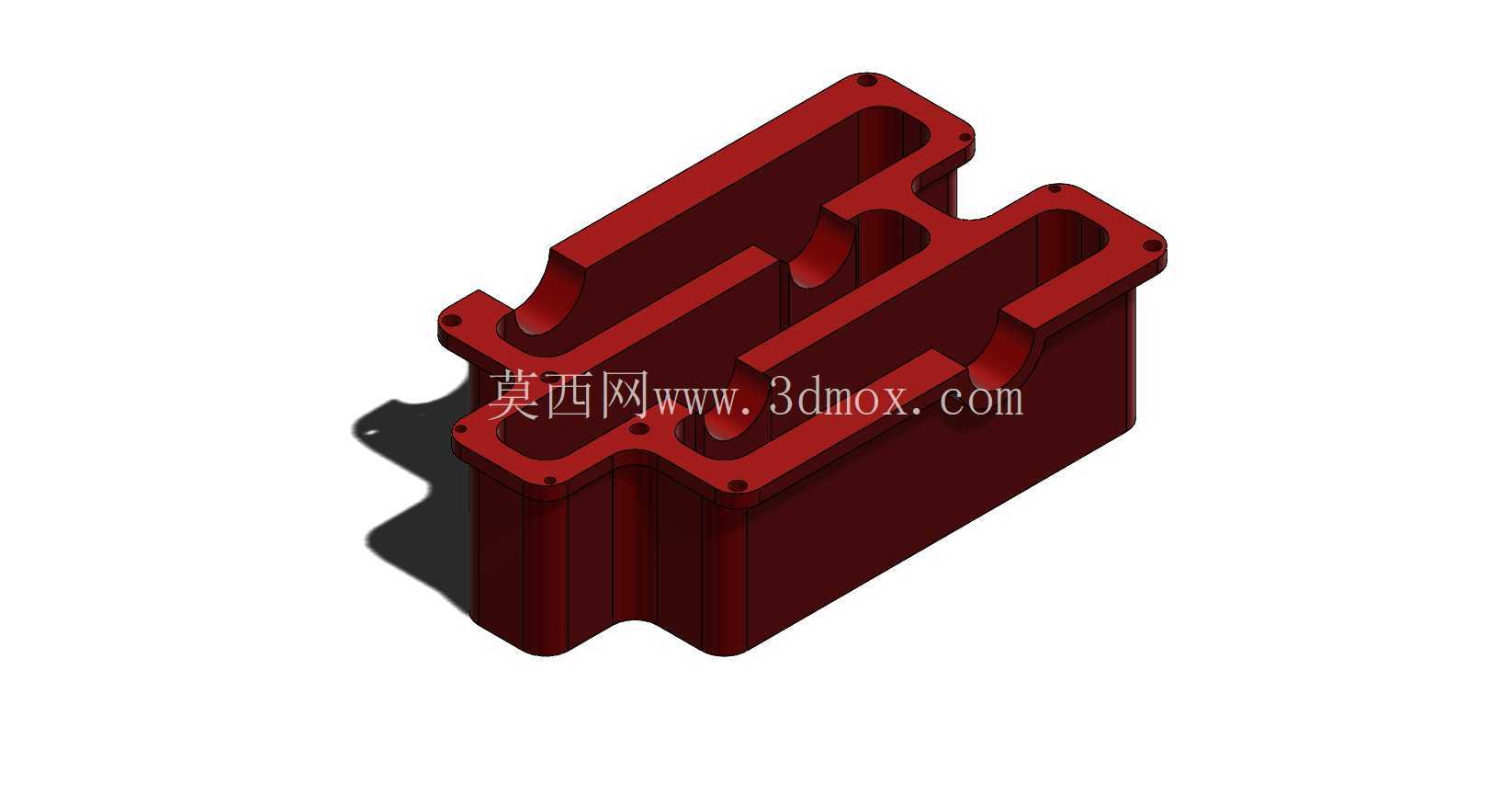

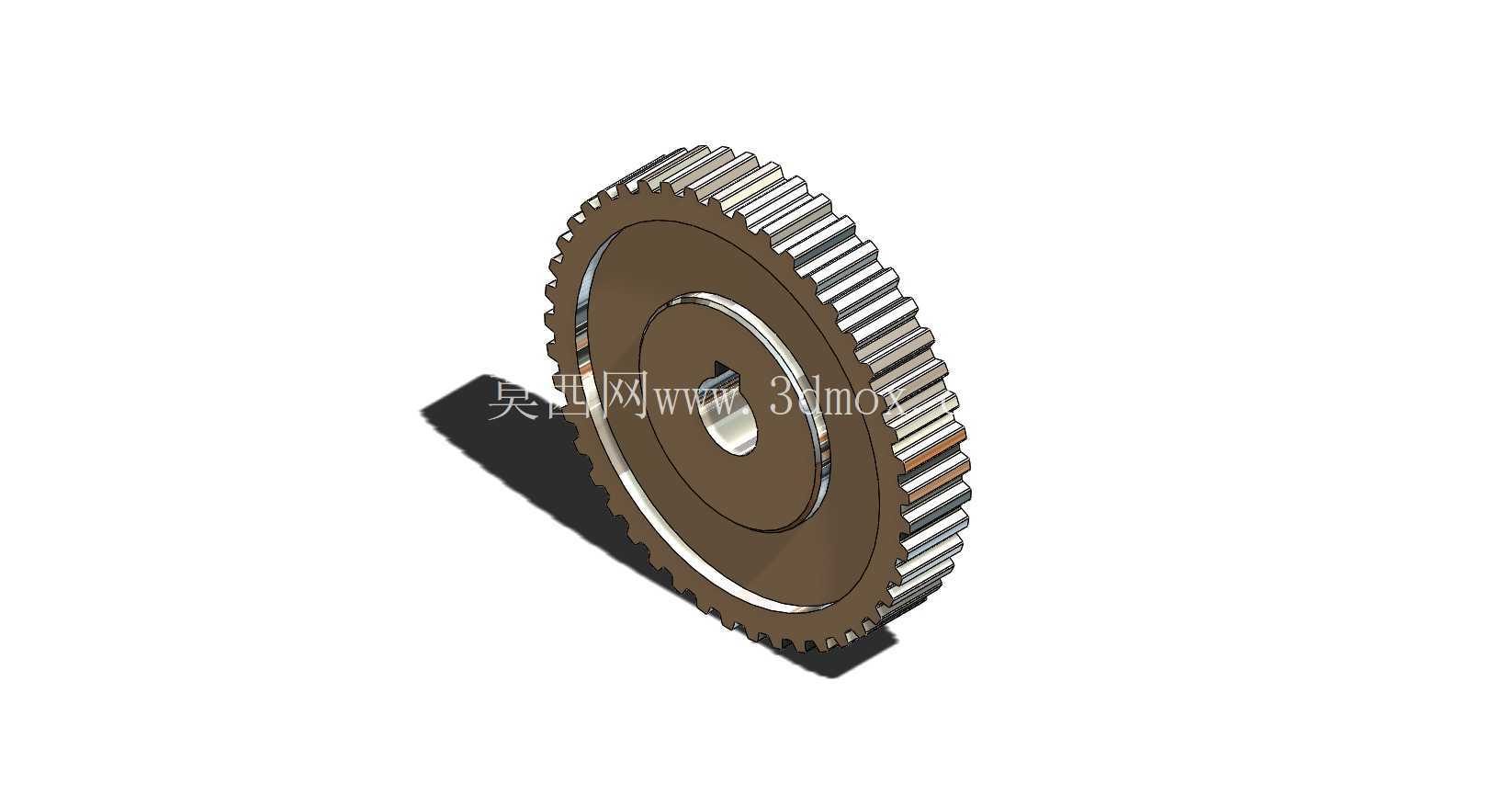

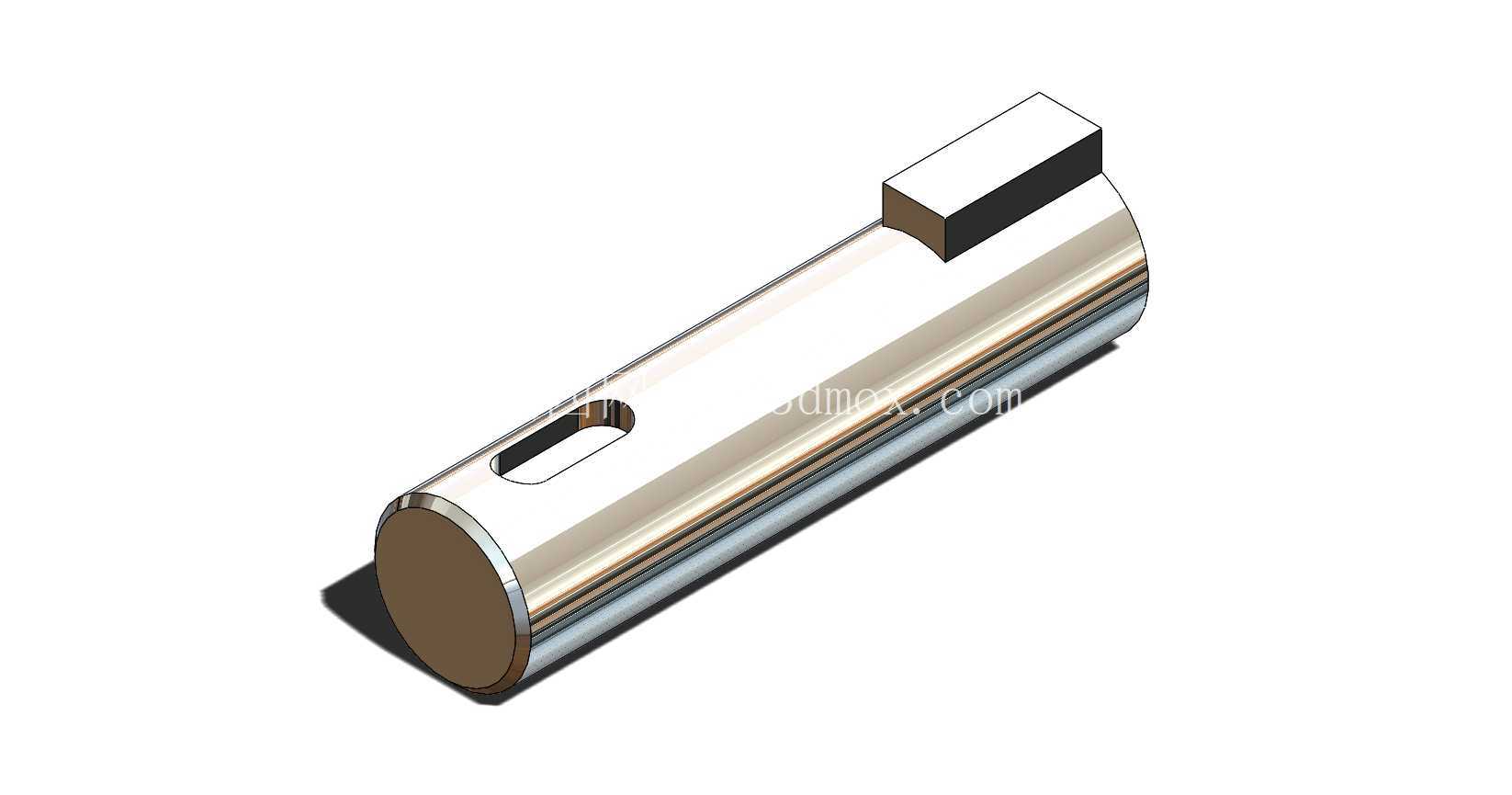

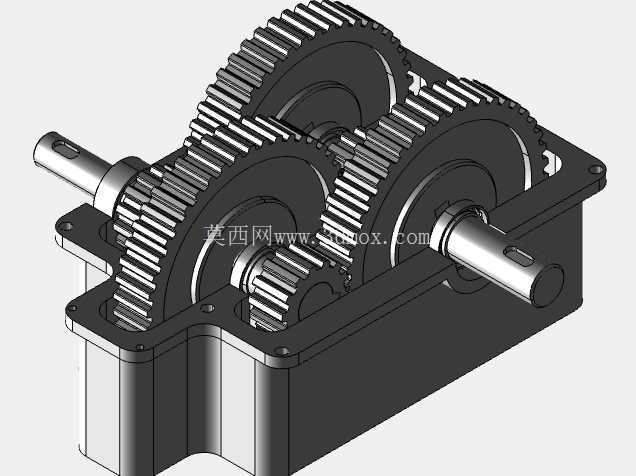

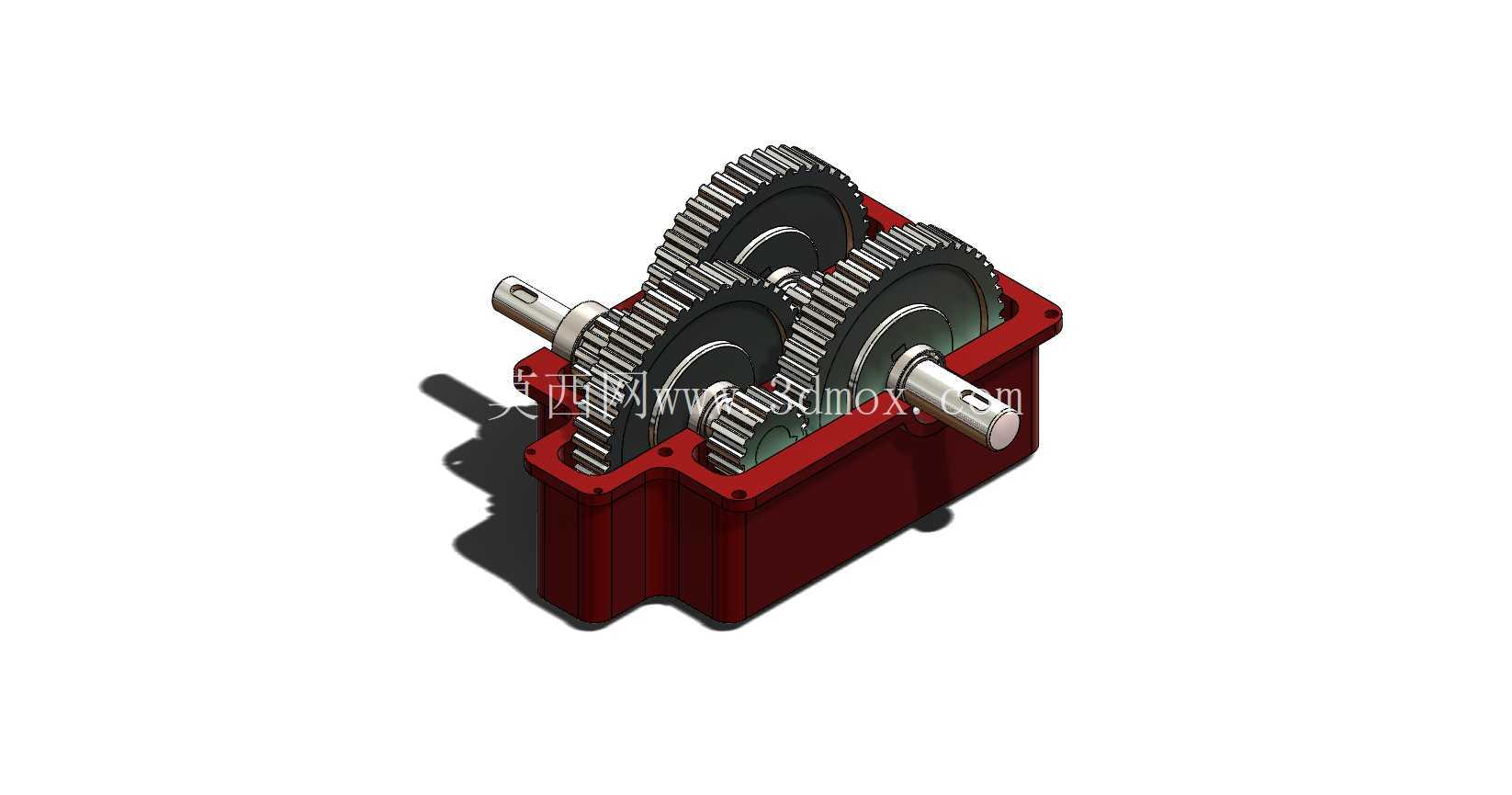

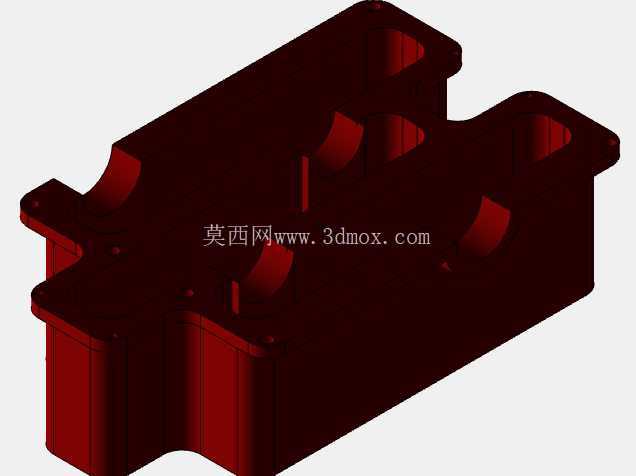

箱体采用剖分式红色壳体结构,既可以为内部齿轮、轴系、轴承提供封闭的容纳空间,也能储存润滑介质,同时承担整个传动单元的安装支撑作用,壳体上的安装凸台、轴孔位都做了对应加强处理,避免长期负载运行出现结构形变。设计过程中首先要确认传动比的分配逻辑,各级齿轮的齿数匹配既要满足总减速比要求,也要兼顾齿轮的受力均匀性,避免单级齿轮负载过大出现过早磨损;轴系的支撑位置需要匹配轴承的安装尺寸,保证轴的径向与轴向窜动控制在合理公差范围内,齿轮啮合的侧隙也要根据运行工况做预留,既要避免传动卡滞,也要减少反向传动的空程误差。在常规工业传动场景中,这类平行轴齿轮减速结构是动力匹配环节的核心部件,多数应用在需要对原动机输出转速做降速处理、同时提升输出扭矩的工况里,比如输送线驱动端、小型自动化设备的动力传输节点、轻工机械的执行端传动链路,都能见到同结构的减速装置。从结构布局来看,该装置采用多级圆柱齿轮平行排布的设计思路,输入轴与输出轴保持平行布置,箱体内的齿轮组按照传动比逐级啮合,动力从高速轴输入后,经过不同齿数比的齿轮副逐级传递,最终从低速轴输出匹配工况需求的转速与扭矩。

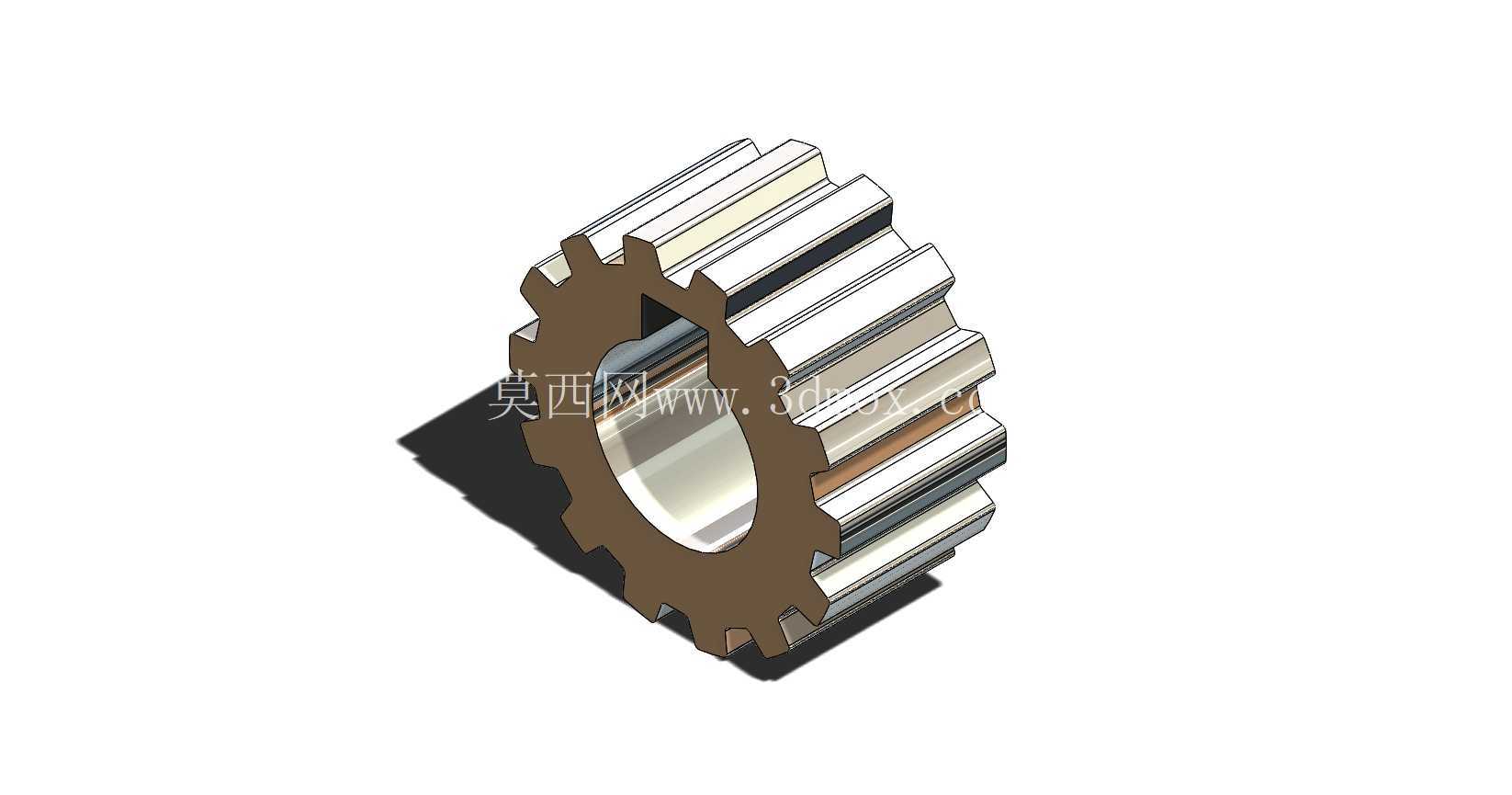

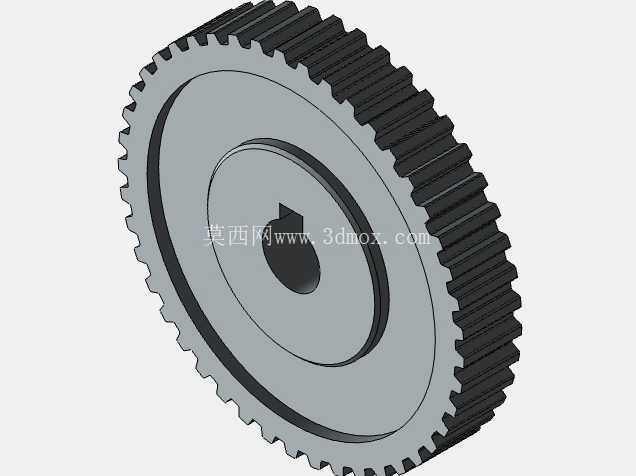

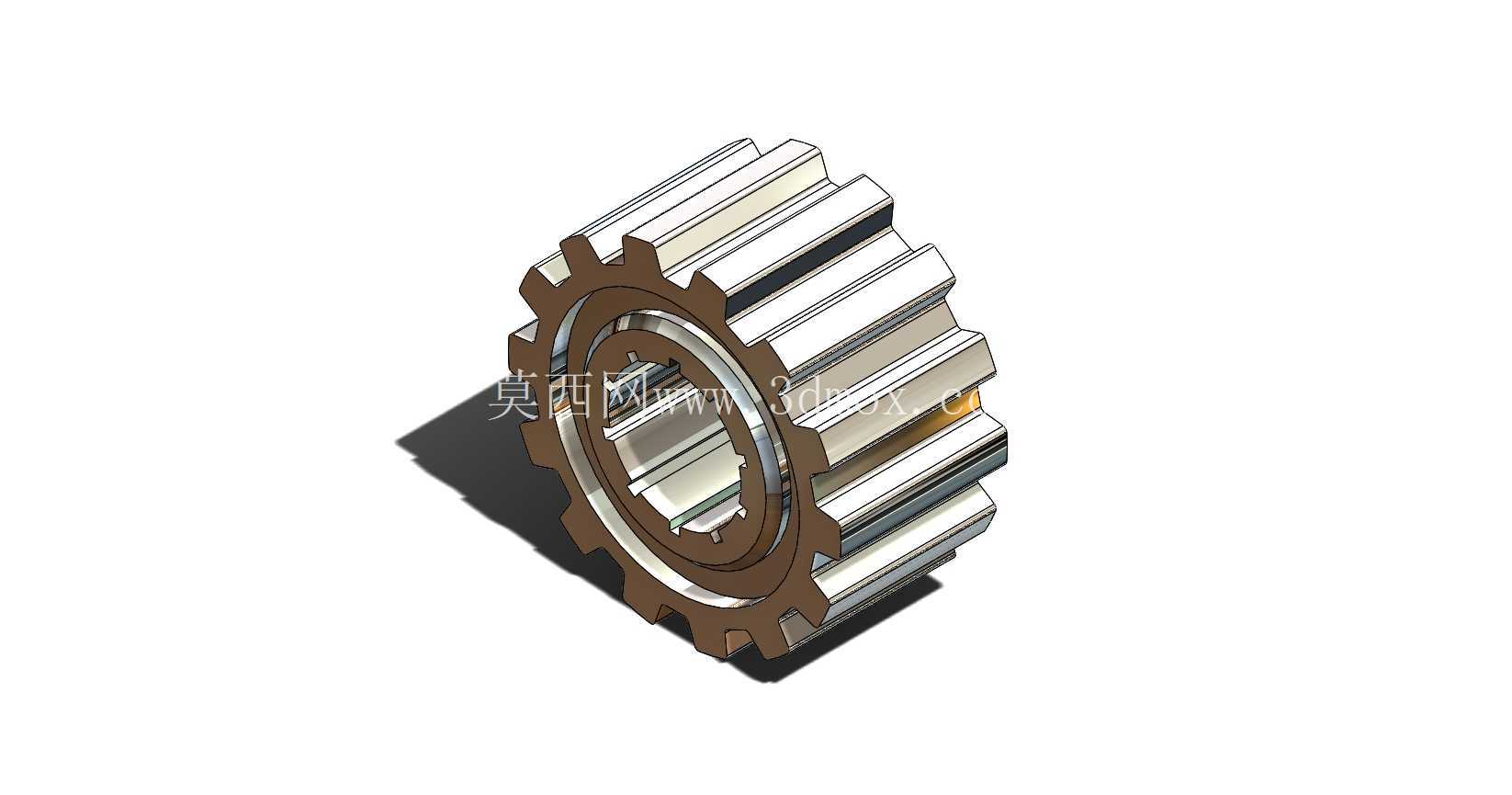

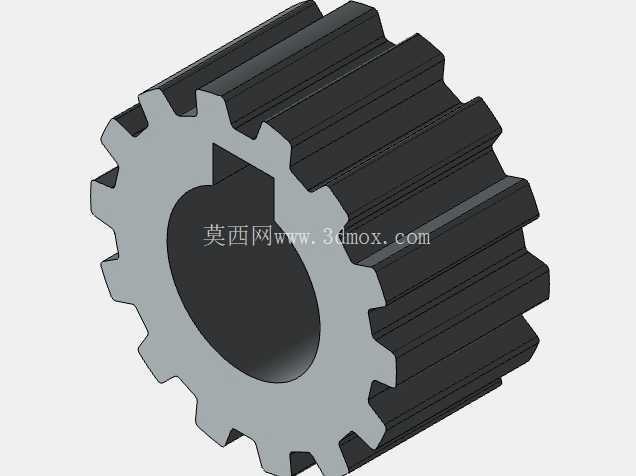

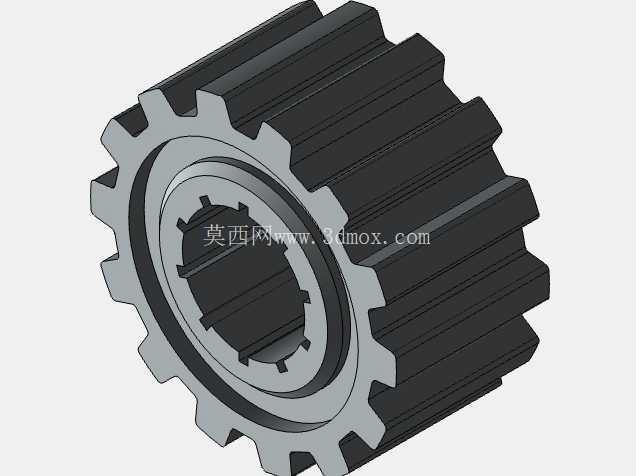

从安装边界来看,这类减速装置的输入、输出轴伸长度、轴径尺寸都匹配常规的联轴器安装标准,箱体底部的安装孔位按照通用安装间距设计,可以直接适配多数设备的安装基面,不需要额外做转接支架设计。箱体的注油、排油位置设置在便于维护的侧面,日常运维时不需要拆解整个箱体就能完成润滑油更换。齿轮本身采用直齿圆柱齿轮结构,加工工艺成熟,装配难度低,相比斜齿结构虽然传动平稳性稍弱,但承载能力足够应对中低速、中等负载的传动场景,而且轴向力更小,对轴承的选型要求更低,整体制造成本更可控。
实际应用中,这类减速装置可以直接匹配标准电机的输出端,将电机的高转速低扭矩输出转换为设备执行端需要的低转速高扭矩动力,整个传动链路的传动效率可以保持在较高水平,能量损耗控制在合理区间。在结构设计阶段,还要考虑箱体的密封结构,轴伸端的密封件选型要适配运行时的转速与温度,避免润滑油渗漏,同时阻挡外部粉尘、碎屑进入箱体内部,破坏齿轮啮合面。箱体内腔的容积设计要满足润滑所需的油量要求,齿轮下部浸入润滑油的深度要控制在合理范围,既保证齿轮运转时能带起足够的润滑油润滑啮合面与轴承,也不会因为浸油过深增加搅油阻力,造成不必要的能量损耗。
各级齿轮的中心距公差、轴孔的同轴度、平行度公差都要按照传动精度要求做严格管控,否则装配后会出现齿轮啮合异响、磨损加快、传动效率下降的问题。对于设备选型人员来说,这类平行轴齿轮减速结构的参数匹配逻辑清晰,只需要确认所需的总传动比、输入输出轴的旋向、安装方式、额定输出扭矩,就能快速匹配对应的型号,不需要做复杂的定制化结构修改。在三维建模过程中,这类结构需要重点关注齿轮的参数化建模准确性,齿形轮廓要符合渐开线齿轮的标准参数,装配时的齿轮啮合间隙要按照实际装配公差做预留,轴与轴承、轴承与箱体孔的配合尺寸要符合公差配合标准,避免出现干涉或者装配间隙过大的问题。整个装置的外形轮廓规整,没有突出的冗余结构,安装时占用的设备空间较小,可以适配安装空间受限的设备场景。
- 上一篇:紧凑型两级行星齿轮减速箱结构设计
- 下一篇:适配Nema23的5比行星减速装置结构
- 全部评论(0)
- 模板大小: 7.11 MB
- 售价:5金币
- 下载次数: 83
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 减速机
