适配Nema23的5比行星减速装置结构

在小型自动化传动方案选型里，这类5:1减速比的行星减速箱，常被用在桌面级数控设备、小型输送模组、3D打印运动轴、轻载机械手关节这类需要匹配步进电机输出特性的场景里，核心作用是把步进电机原本偏高的输出转速降到负载端适配的区间，同时放大输出扭矩，让小规格电机也能带动需要较大启动力矩的负载，还能通过减速结构降低负载端的转动惯量反射，提升整个运动轴的动态响应稳定性，避免步进电机在低速段出现的共振、丢步问题。

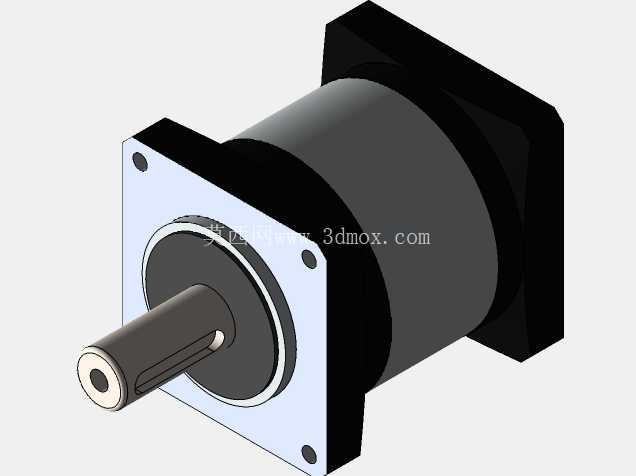

从结构设计来看，这款减速箱采用法兰式方座安装结构，输入端适配8mm直径的电机轴，刚好匹配Nema23规格步进电机的安装孔位与轴径参数，安装时不需要额外做转接法兰，直接通过安装面的四个固定孔就能和电机端面锁紧，输入端通过轴孔配合加顶丝锁紧的方式和电机输出轴连接，能保证同轴度，减少传动过程中的偏载磨损。输出端采用带键槽的实心轴结构，键槽设计可以传递更大的扭矩，避免轴和负载连接时出现打滑空转的问题，输出轴的轴径、伸出长度都匹配常规的同步轮、联轴器、负载连接座的安装尺寸，不需要二次加工就能直接对接常见的传动负载。

内部采用行星齿轮传动结构，5:1的减速比通过单级行星轮系实现，太阳轮直接和输入轴连接，三个行星轮均匀分布在太阳轮周围，同时和内齿圈、太阳轮啮合，行星架直接和输出轴连接，这种结构的优势是传动效率高，单级传动效率普遍能做到90%以上，同时因为多个行星轮均匀分担载荷，整体的承载能力比同体积的普通直齿减速箱更高，回程间隙也能控制在较小的范围，适合需要正反转频繁切换的运动场景。内齿圈和箱体外壳集成在一起，外壳采用方形法兰结构，安装时的定位基准面加工精度高，能保证输入轴和输出轴的同轴度公差控制在合理范围，减少高速运转时的振动和噪音。

从安装边界尺寸来看，方形安装法兰的边长和Nema23电机的安装面尺寸完全匹配，安装孔的孔距、孔径都符合Nema23的通用安装标准，输入端的轴孔深度足够容纳8mm电机轴的插入长度，不会出现电机轴顶死或者插入深度不足导致的连接松动问题。输出轴的中心高和安装法兰的基准面尺寸匹配，安装到设备面板上时，输出轴的中心高度一致性好，不需要额外调整高度差就能对接平行的传动机构。整体外壳采用硬质铝合金材质加工，表面做氧化处理，重量轻同时散热性能好，长时间运转时内部齿轮摩擦产生的热量能快速通过外壳散发出去，避免内部润滑脂因为温度过高提前失效。

在实际选型应用时，需要注意这款减速箱的输入转速上限要和搭配的电机最高转速匹配，不能超过行星轮系的额定输入转速，否则会加剧齿轮磨损，缩短使用寿命。安装时要保证电机轴和减速箱输入孔的清洁，不能有铁屑、毛刺等杂质，锁紧顶丝时要对称拧紧，避免出现轴偏斜的问题。输出端连接负载时，要保证负载的同轴度，不能用皮带轮、链轮直接给输出轴施加过大的径向力，否则会导致输出轴弯曲、轴承提前损坏，如果需要承受径向载荷，要额外加装支撑轴承座来分担受力。日常维护时不需要频繁拆解，出厂时内部已经填充了足够的润滑脂，在额定工况下可以长时间免维护运行，只有在长时间高负载运转后，才需要检查润滑脂的状态，补充同型号的润滑脂即可。

这类小减速比的行星减速箱，相比大减速比的型号，传动刚性更好，回程间隙更小，适合需要较快响应速度、传动精度要求较高的场合，比如小型雕刻机的Z轴传动、点胶设备的运动轴、自动锁螺丝机的进给机构，都能看到这类结构的应用。设计这类三维模型时，要重点关注安装配合面的公差标注，比如安装法兰的平面度、输入输出轴的同轴度、轴承安装位的尺寸公差，这些参数直接决定了减速箱装配后的实际运转性能，不能只做外形建模而忽略配合尺寸的合理性，否则模型加工出来会出现装配不上、运转卡滞的问题。同时要注意内部齿轮的参数匹配，太阳轮、行星轮、内齿圈的模数、齿数、压力角要完全匹配，中心距计算准确，才能保证齿轮啮合的侧隙在合理范围，既不会因为侧隙太小出现运转卡滞，也不会因为侧隙太大导致回程间隙超标，影响传动精度。
