紧凑型两级行星齿轮减速箱结构设计

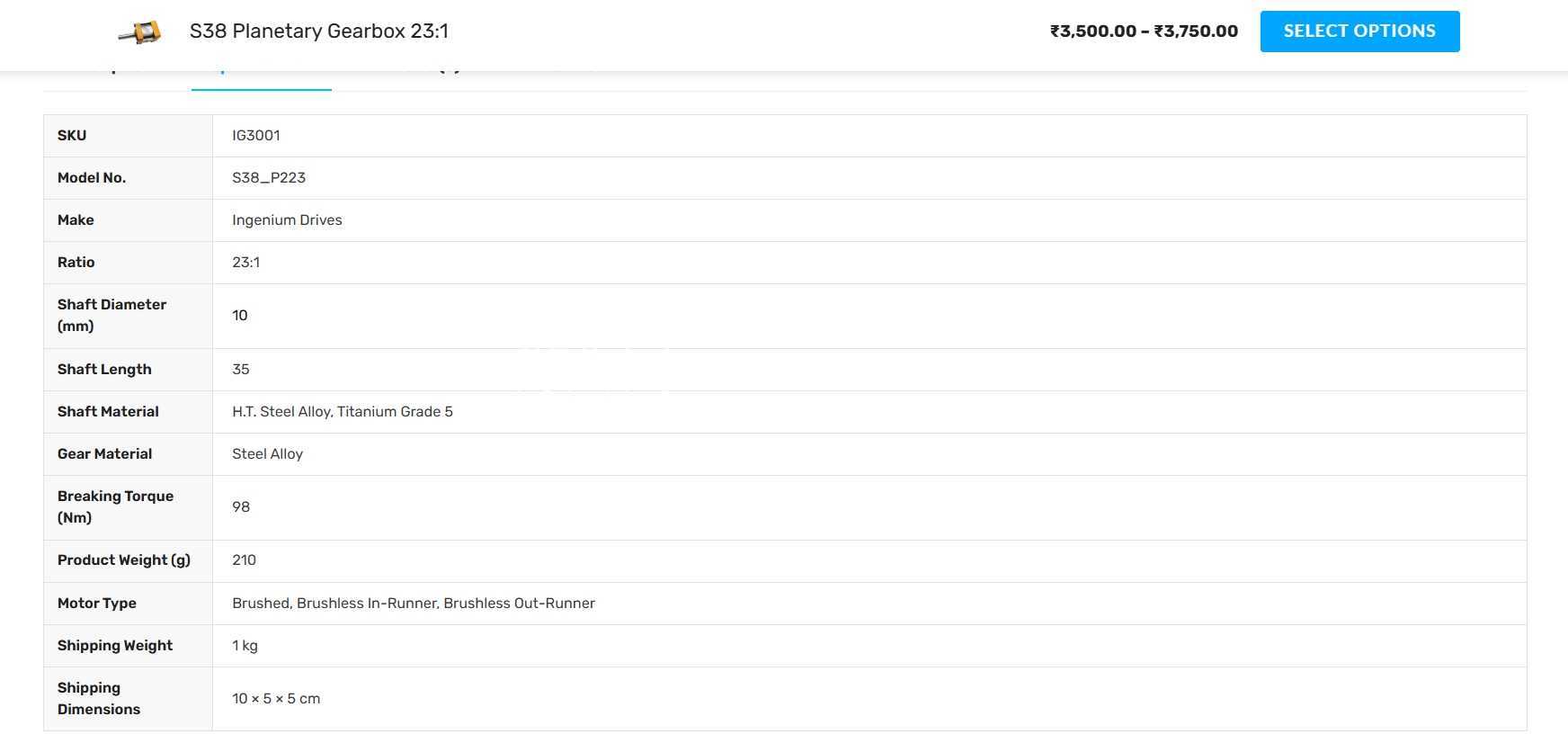

　　这款行星齿轮箱的设计初衷，是为小型机器人关节、桌面级自动化执行端提供紧凑空间下的大扭矩传动解决方案，适配最大外径36mm的驱动电机，在有限安装空间内实现23:1的减速比输出，解决小尺寸电机扭矩不足、转速过高无法直接驱动负载的工程痛点。从结构布局来看，采用两级行星传动架构，第一级为高速级，接收电机输出的高转速低扭矩动力，通过太阳轮输入、行星轮分流的方式，将动力传递至内齿圈与行星架，第二级为低速级，承接第一级行星架输出的动力，再次进行减速增扭，最终通过输出轴传递至负载端，两级传动的排布充分利用径向空间，将轴向长度压缩到适配小型机器人关节的安装边界，避免传统多级减速箱轴向尺寸过长导致的设备重心偏移问题。

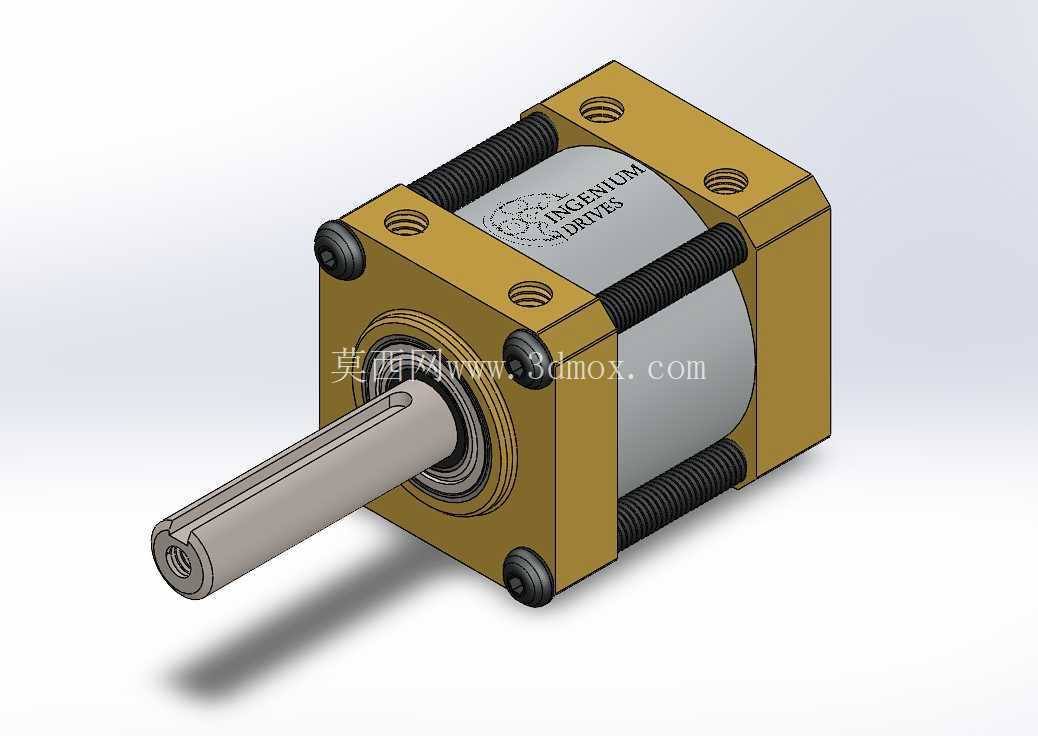

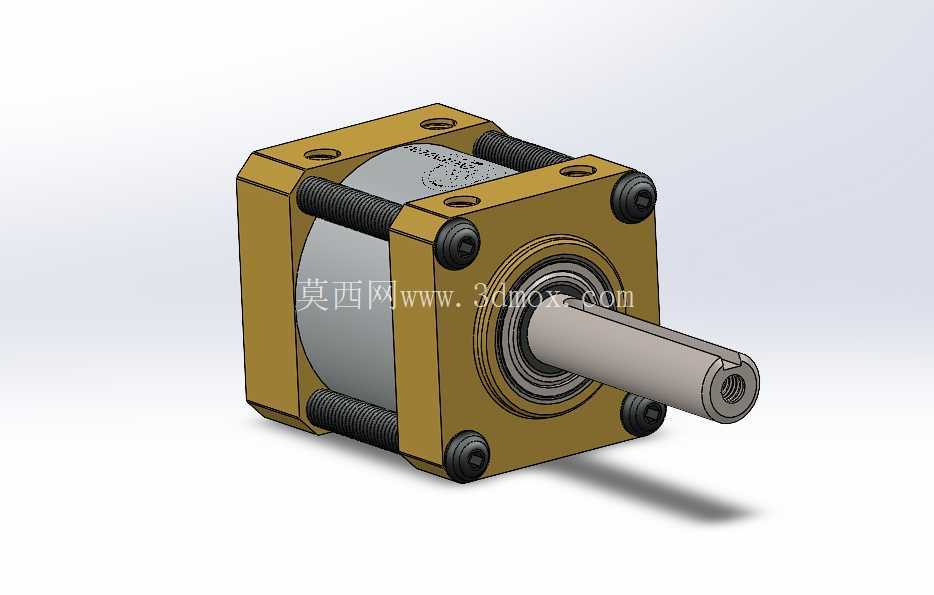

　　安装接口设计上，箱体采用方形法兰结构，四个角位设置内螺纹安装孔，可直接与电机端法兰、负载端安装座通过螺栓刚性连接，安装孔位的位置度公差控制在0.02mm以内，保证装配后输入轴与输出轴的同轴度，减少运转过程中的偏载磨损。输出轴采用单出轴设计，轴端设置中心螺纹孔，可通过轴端挡圈、紧定螺钉或者联轴器与负载端连接，轴身的配合面精度达到h6级，既能保证与负载轮毂的配合紧密性，又能方便装配拆卸，轴肩位置设置密封圈安装槽，可适配骨架油封实现箱体内部润滑脂的密封，防止润滑脂泄漏同时阻挡外部粉尘进入传动腔。

　　箱体的主体结构采用分体式设计，前后端盖与中间壳体通过四根长螺栓拉紧固定，螺栓沿箱体周向均匀分布，保证装配后箱体的结合面压力均匀，避免运转过程中出现结合面渗油、壳体错位的问题；中间壳体的内孔直接加工出内齿圈齿形，减少了单独安装内齿圈的零件数量，既压缩了径向尺寸，又提升了内齿圈与箱体的同轴度，减少了传动过程中的齿向误差。从实际应用场景来看，这类减速箱可直接用于小型战斗机器人的行走轮驱动、机械臂关节转动、小型云台的俯仰回转机构，也可用于桌面级自动化设备的送料机构、小型传送带的驱动端，在这些场景中，安装空间往往被严格限制，同时需要驱动端具备足够的堵转扭矩应对负载突变，两级行星传动的结构刚好能在小体积下实现较高的传动效率，正常润滑条件下传动效率可达到90%以上，相比蜗轮蜗杆减速箱，在相同减速比下发热更小，适合长时间连续运转的工况。设计过程中，齿轮参数的匹配经过反复校核，高速级行星轮采用三个均布的设计，将太阳轮的输入载荷均匀分流到三个行星轮上，每个齿轮承受的载荷仅为总载荷的三分之一，因此可以采用更小模数的齿轮，进一步压缩径向尺寸；低速级同样采用三个行星轮均布的结构，保证输出端的承载能力，齿轮的齿形经过修形处理，减少啮合过程中的冲击与噪音，在机器人应用场景中，更低的运转噪音能提升设备的使用体验，尤其是在教育类机器人、服务类小型机器人的应用中，噪音控制是重要的选型指标。

　　润滑方式采用脂润滑，出厂时可在传动腔内填充适配的低温润滑脂，无需额外设计油道、油标等润滑结构，减少后期维护成本，适合免维护的小型设备使用；箱体材质可根据负载需求选择，轻载场景下采用铝合金材质加工，整体重量可控制在百克级别，不会给小型机器人带来过多的负载负担，重载场景下可替换为合金钢材质，提升箱体与齿轮的结构强度，应对冲击载荷。安装边界方面，方形法兰的外形尺寸适配36mm电机的安装孔位，输出轴的伸出长度经过优化，既保证足够的配合长度传递扭矩，又不会因为轴伸过长导致悬臂梁弯矩过大，影响轴承使用寿命；箱体内部的轴承采用深沟球轴承，分别布置在输入侧与输出侧，支撑太阳轮与输出轴的转动，轴承的选型经过寿命校核，在额定负载下的使用寿命可满足小型机器人全生命周期的使用需求，无需中途更换轴承。在传动间隙控制上，通过齿轮齿厚公差的选配、行星架与行星轮轴的配合精度控制，可将回程间隙控制在1度以内，满足机器人关节对定位精度的要求，尤其是在需要反复正反转的动作场景中，较小的回程间隙能提升动作的响应速度与定位准确性，避免因为间隙过大导致的动作滞后、定位偏差问题。
