FRC竞技机器人双层板齿轮传动转向机构

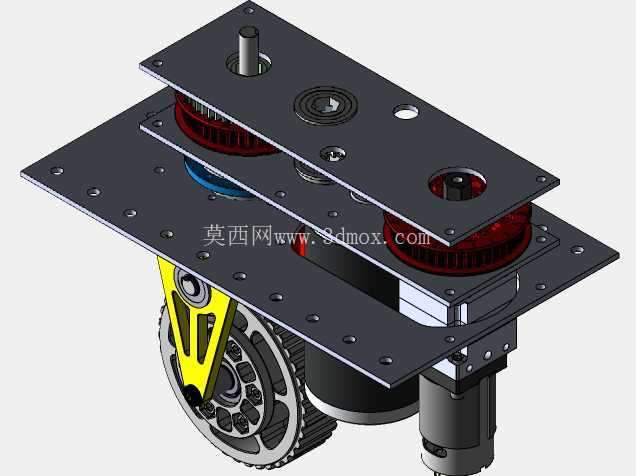

　　该转向机构主要面向竞技类移动机器人的行走轮转向需求设计，整体采用双层平行安装板作为承载基体，两层板之间通过等高柱与紧固件实现刚性连接，预留的多组阵列安装孔可适配不同规格的驱动电机、传动轮系以及轮组安装位，安装孔位采用等间距排布设计，可根据实际轮距、轴距需求灵活调整组件固定位置，无需额外二次加工基板即可完成不同布局的适配。上层板预留的中心轴安装位用于固定转向输出轴，轴体与板件之间通过轴承实现回转支撑，可承受转向过程中产生的径向与轴向载荷，避免转向过程中出现轴体偏摆影响转向精度。

　　两层板之间布置的同步带轮传动组，将驱动电机的输出动力传递至转向轴，带轮采用齿形同步带传动，传动过程无滑差，可保证转向角度控制的精准性，带轮张紧可通过调整电机安装位的腰型孔实现，无需额外增设张紧轮即可完成传动间隙的调整，减少整体零件数量。下层板外侧布置的转向轮组通过黄色支架与转向输出轴刚性连接，轮组自带的齿轮传动结构将行走驱动电机的动力传递至行走轮，实现行走与转向动作的独立解耦，转向动作仅负责调整轮组朝向，行走动力传递不受转向角度影响，可实现全角度转向动作，适配机器人在狭小场地内的快速移动、变向需求。

　　设计过程中优先考虑了加工与装配的便捷性，基板采用平板式结构，可直接通过常规板材CNC铣削加工完成，所有安装孔均采用通孔设计，装配时可从板件外侧直接完成紧固件锁紧，无需在板件内部预留操作空间，降低装配难度。传动轮系全部布置在两层板之间的封闭空间内，可避免竞技场景下场地内的杂物、线缆卷入传动结构造成卡滞，同时对传动部件形成有效防护，减少碰撞造成的零件损坏。安装边界方面，整体结构的安装基准为下层板的底面，下层板预留的多组安装孔可直接固定在机器人底盘的主梁上，安装孔位间距适配常规的铝型材底盘安装标准，无需额外制作转接板即可完成固定。整体结构的重心集中在两层板之间的区域，安装后不会造成底盘重心过度偏移，可保证机器人行走过程的稳定性。

　　转向输出轴的伸出长度经过匹配设计，安装轮组后，轮组的接地位置与转向轴的同轴度偏差控制在极小范围内，转向过程中轮组不会出现额外的滑动摩擦，减少转向阻力与轮胎磨损。驱动电机采用下沉式安装设计，电机主体布置在下层板下方，充分利用底盘的下层空间，减少两层板之间的结构厚度，压缩整体机构的竖向安装尺寸，为机器人上层的其他功能组件预留更多安装空间。轮组支架采用镂空式结构设计，在保证结构强度满足转向扭矩承载要求的前提下，尽可能降低支架自身重量，减少转向过程中需要驱动的转动惯量，提升转向响应速度。传动系统的齿轮、带轮均采用标准件选型，损坏后可直接替换同规格标准零件，降低维护成本。实际应用中，该转向机构可直接适配四轮独立转向的机器人底盘布局，每个轮组配置一套该转向模块，即可实现全向移动、原地旋转等多种行走模式，满足竞技场景下快速走位、避障的动作需求，同时也可迁移应用到小型AGV、巡检机器人的行走转向系统中，作为模块化转向单元直接集成使用。
