四槽槽轮间歇传动日内瓦机构结构

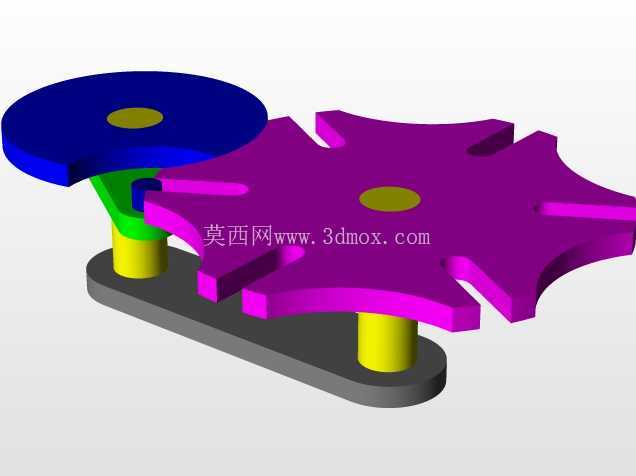

　　这套四槽外啮合日内瓦机构的核心构件包含主动拨盘、带圆柱销的拨杆、四槽从动槽轮、安装底座以及两个定位转轴，主动拨盘为圆盘式结构，边缘带有一段内凹的锁止弧，拨盘上偏心安装的圆柱销是驱动槽轮转动的核心执行件，当主动轴带动拨盘连续回转时，圆柱销在进入槽轮的径向槽阶段会推动槽轮转过固定的90度分度角，当圆柱销脱离径向槽后，拨盘上的锁止弧会刚好卡入槽轮外缘的对应弧段，将槽轮完全锁止固定，避免槽轮在停歇阶段出现窜动，保证工位定位的稳定性，整套机构的传动比完全由槽轮的槽数决定，四槽结构对应主动轴每转一圈，从动槽轮转90度，完成一次四工位的转位动作，动停比固定，不需要额外设置位置检测元件就能保证每次转位的角度一致。在自动化生产线的转位工位、多工位装配设备的步进送料环节、电影放映机的胶片拉取机构、机床的自动换刀转台这类需要实现周期性间歇转位的场景里，日内瓦机构也就是常说的槽轮机构，是应用极广的机械式间歇分度部件，相比凸轮分度器、伺服转台这类电控或精密分度部件，纯机械结构的日内瓦机构不需要复杂的控制程序，依靠构件的几何约束就能实现精准的定角度间歇转位，故障率低、维护简便，在中低速、分度精度要求适中的工位上性价比极高。

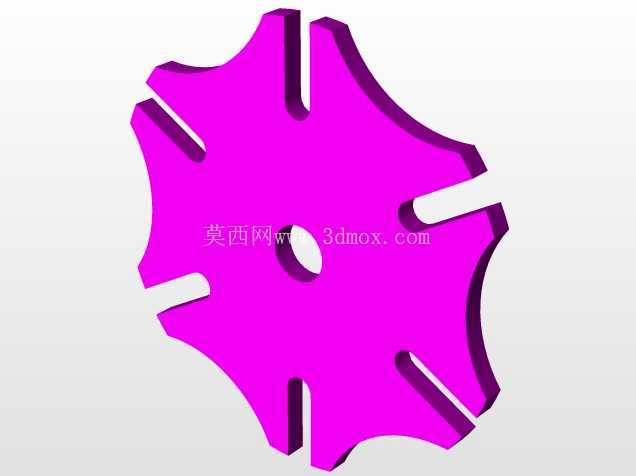

　　从结构设计的角度看，这套外啮合日内瓦机构的两个转轴采用平行布置形式，主动轴与从动轴的中心距是整个机构的核心安装尺寸，设计时需要根据槽轮的槽数、圆柱销的回转半径来核算，既要保证圆柱销能顺利进入和退出径向槽，避免出现卡滞或刚性冲击，也要保证锁止弧的配合间隙控制在合理范围，间隙过大会导致停歇阶段槽轮存在游动间隙，影响工位定位精度，间隙过小则会在锁止和解锁阶段出现构件摩擦磨损加剧的问题。槽轮上的四个径向槽采用等角度均匀分布，槽的宽度与圆柱销的直径采用小间隙配合，既保证传动过程中不会出现过大的回差，也能避免热胀冷缩或加工误差导致销与槽卡死。

　　安装底座采用平板式结构，两个转轴的安装孔位采用一次装夹加工成型，保证两轴的平行度公差控制在机械设计手册推荐的范围内，避免因轴系偏斜导致传动过程中出现额外的侧向力，加剧构件的磨损。这套机构的实际安装边界需要结合应用场景的工位布局确定，主动轴端通常会连接驱动电机或者同步带传动轮，输入连续的回转运动，从动槽轮的轴端则用来安装需要转位的工装转盘、料盘或者执行部件，设计安装接口时需要注意槽轮轴的承载能力，因为槽轮在启动和停止的瞬间存在一定的冲击载荷，轴上安装的负载重量不能超出设计阈值，否则会导致圆柱销与径向槽的接触应力过大，长期运行会出现槽边压溃、圆柱销变形的问题。

　　在实际应用选型时，四槽日内瓦机构通常适用于工位数量为4的间歇转位场景，比如电子产品组装线上的四工位上料、检测、装配、下料转盘，相比六槽、八槽的槽轮机构，四槽结构的动停时间比更大，也就是单次转位的时间更短，停歇时间更长，适合需要在停歇阶段完成较长时间装配、检测工序的工位，但同时因为转位角度大，启动和停止时的冲击也会比多槽结构更明显，所以通常会在主动轴端加装减速机构，将拨盘的转速控制在合理区间，降低传动冲击，延长构件的使用寿命。从建模的细节来看，这套机构的各个构件都做了合理的工艺倒角，转轴与底座、转轴与转动件之间都预留了轴承安装位，实际生产时可以在转动配合处安装滑动轴承或者滚动轴承，降低转动摩擦阻力，锁止弧的轮廓采用与槽轮外缘等半径的圆弧设计，保证锁止过程中接触面均匀贴合，不会出现局部应力集中的问题，拨盘与圆柱销的连接采用过盈配合加紧固螺钉的形式，避免长期运行后圆柱销出现松动移位，导致分度角度出现偏差。
