多用途便携电池端子连接结构设计

在便携电动工具、小型户外供电装置的DIY改装与小批量试制场景中，电池端子的连接可靠性、适配灵活性一直是结构设计环节的核心痛点。不少手工改装的供电模块常出现端子接触不良、安装定位偏移、不同规格电池母插适配性差的问题，轻则导致供电中断，重则引发接触过热的安全隐患，这款端子连接结构正是针对这类实际工程痛点开发的结构方案。

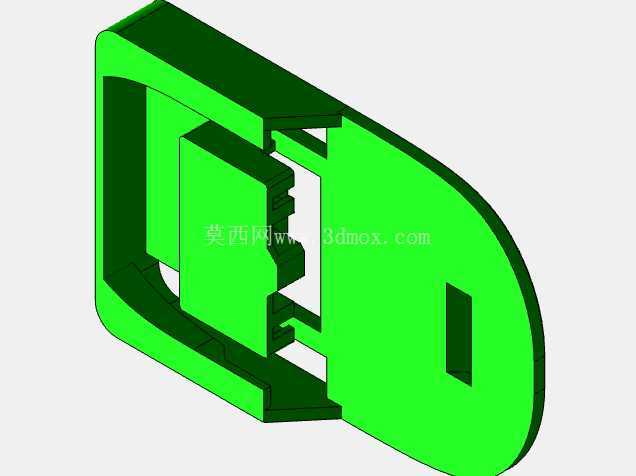

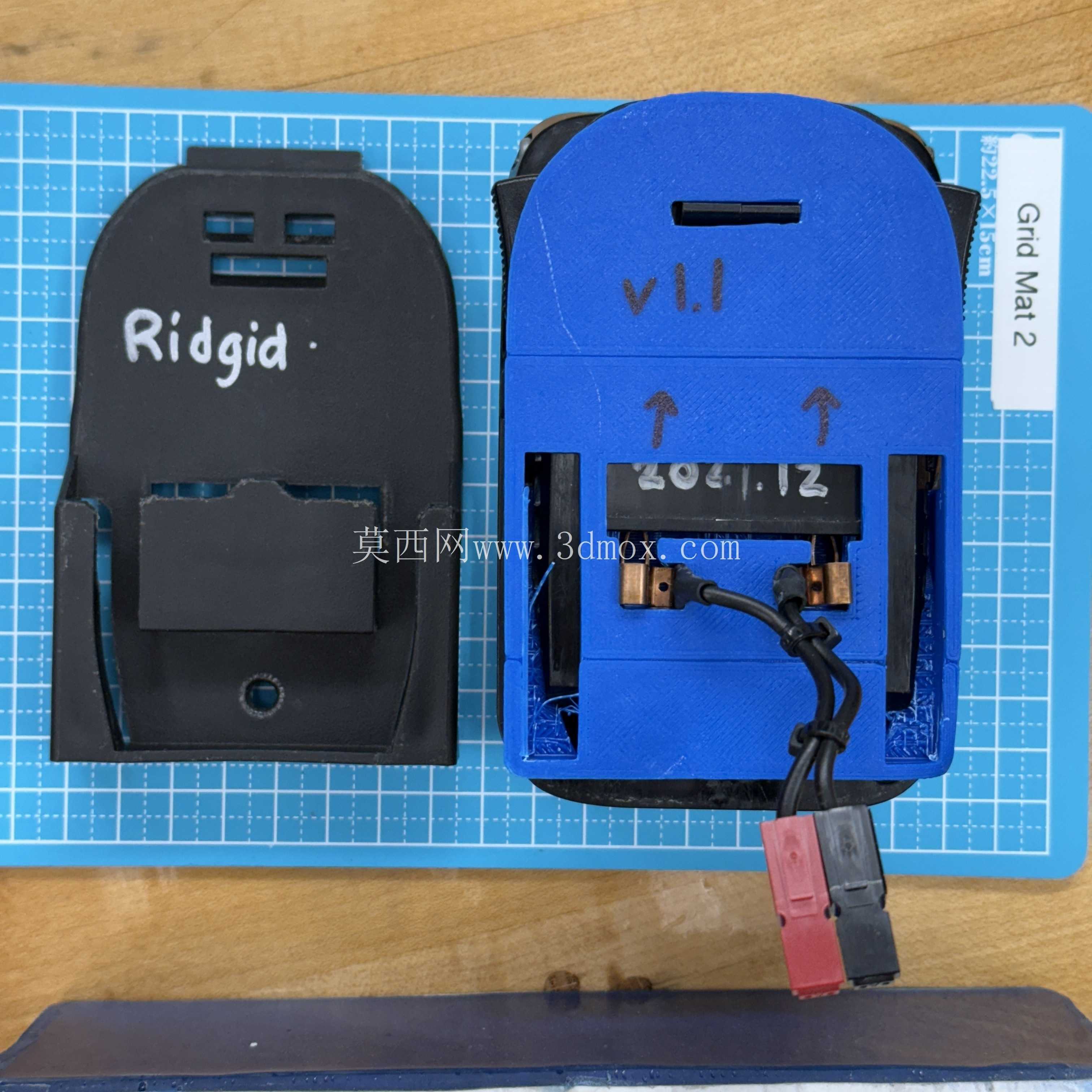

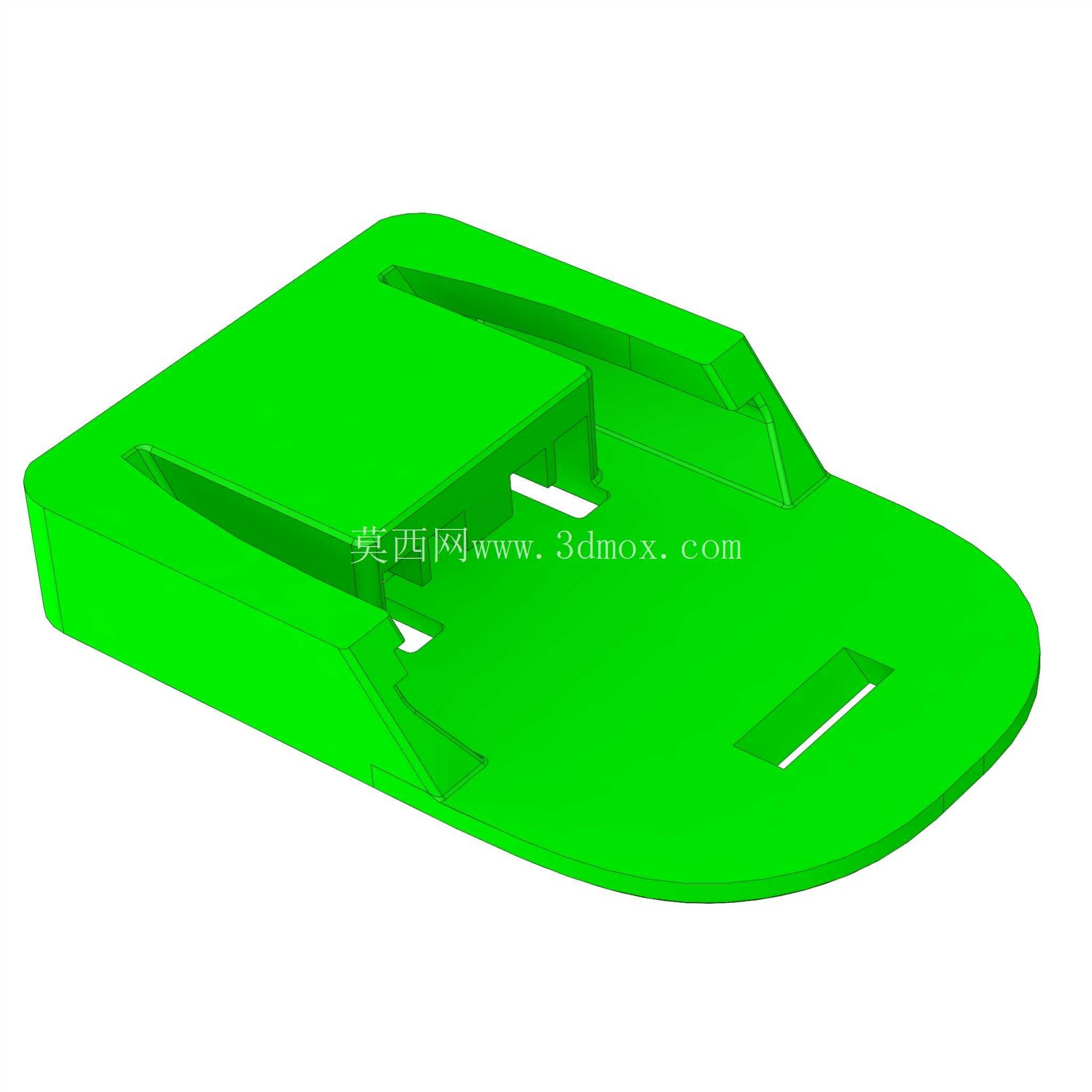

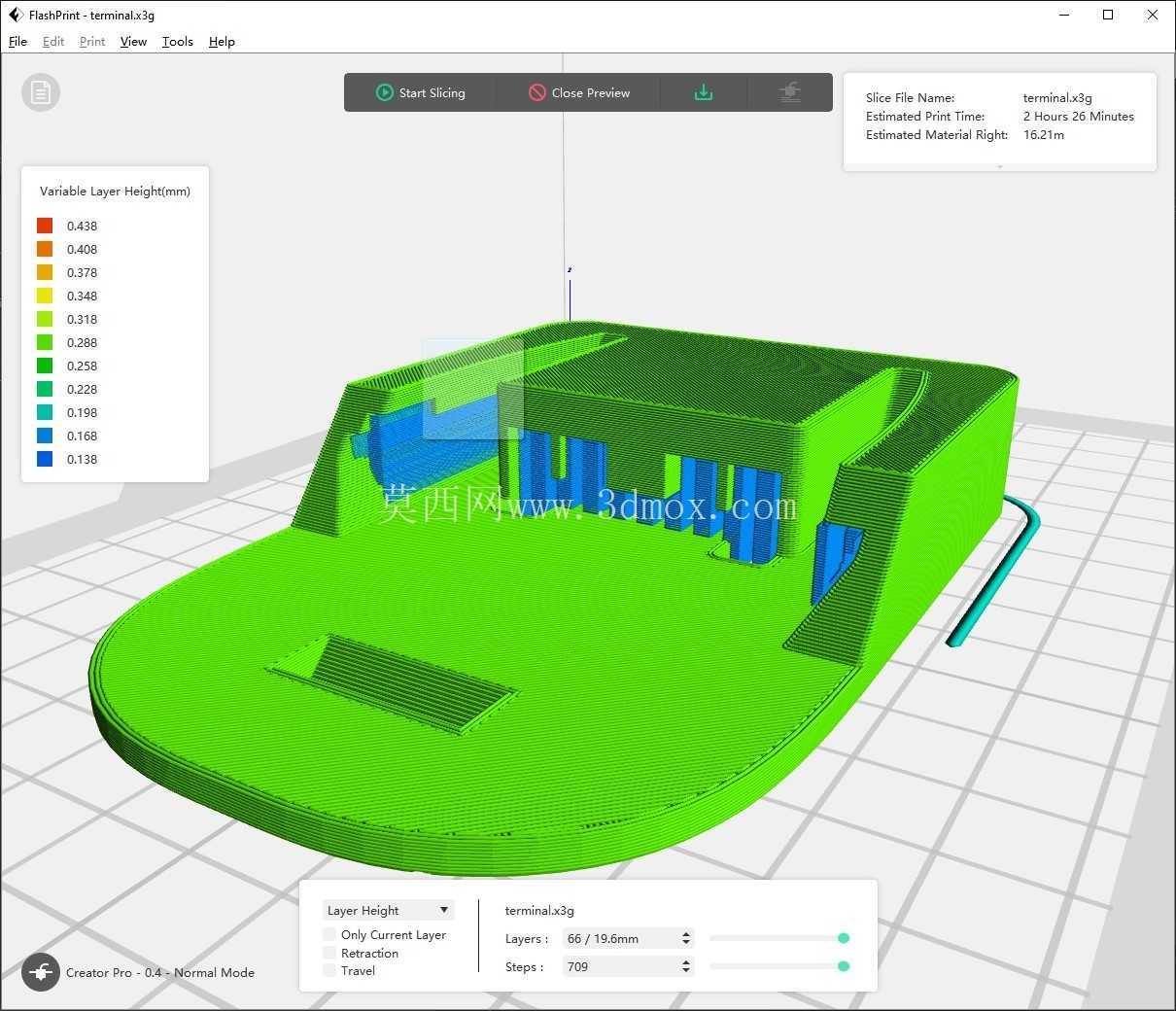

从实际使用场景出发，该结构采用分体式两件组合的构型，相比传统一体式端子座，拆分后的零件几何逻辑更清晰，单个零件的拔模斜度、壁厚分布都更适配熔融沉积成型的3D打印工艺，不需要额外设计支撑结构就能完成打印制作，个人DIY用户也能快速完成零件加工，不需要依赖开模或者复杂机加工工序。结构主体的基座部分做了大面积的平面贴合设计，安装时可以直接贴附在电池包的外壳端面，预留的两个长条形安装腰孔可以适配不同孔位的母插端子，不需要重新在电池外壳上打孔定位，降低改装过程中对原有电池结构的破坏。

结构的定位卡槽做了渐进式的导向斜面设计，插入母插端子时，斜面会自动引导端子滑入锁定位置，即使安装时存在少量对位偏差，也能顺利完成插接，避免硬插导致的端子插针弯折。卡槽内部预留了0.2mm的间隙余量，既可以抵消3D打印过程中产生的尺寸公差，也能容纳长期使用后接触部位产生的微小磨损，保证多次插拔后依然能保持稳定的接触压力。基座边缘做了连续的翻边加强结构，翻边高度控制在3mm，既可以提升整体结构的抗弯折强度，避免安装拧紧时基座出现开裂，也不会占用过多的电池包外部空间，不会和相邻的电路元件、外壳结构产生干涉。

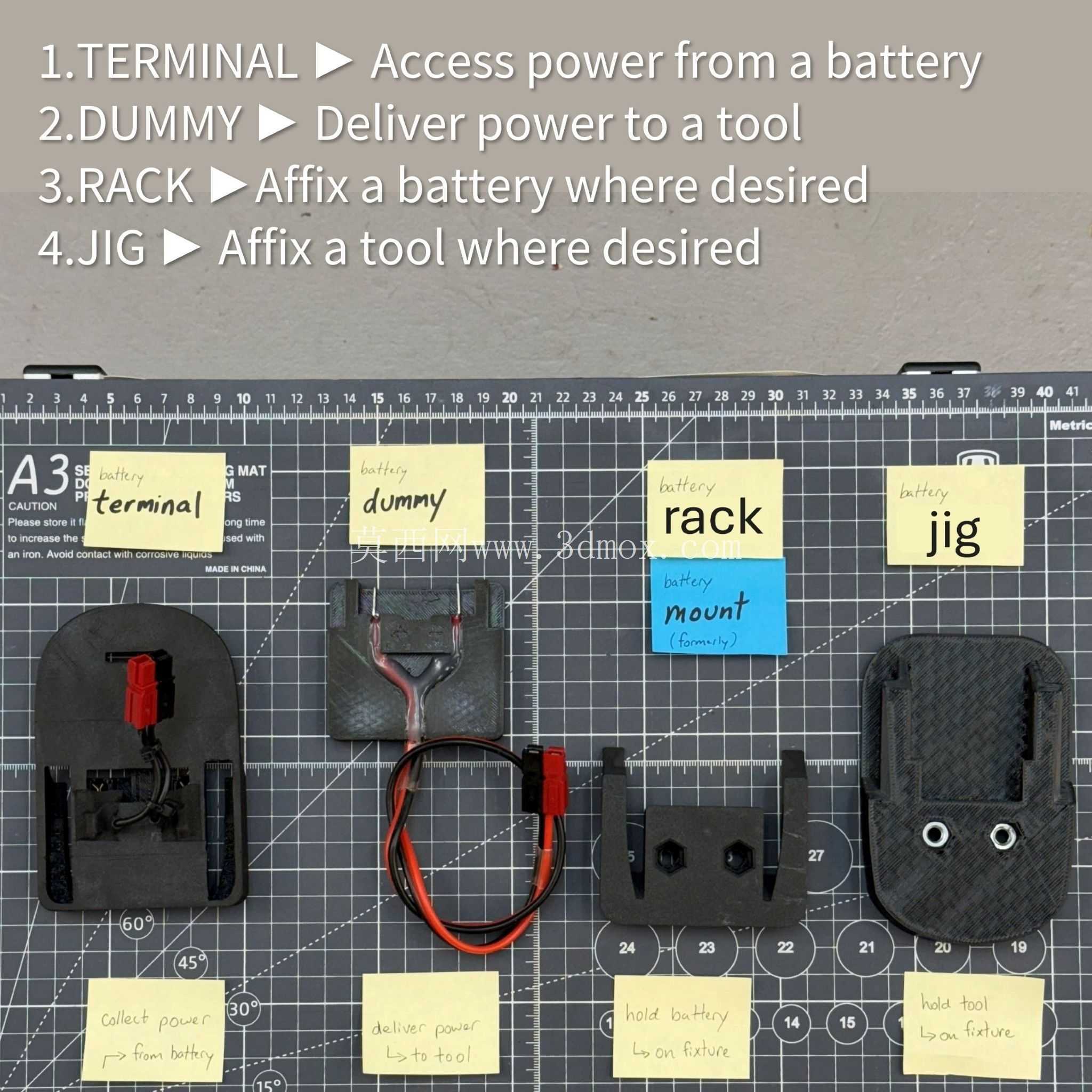

在功能拓展性上，结构的平面安装区域预留了通用的安装孔位，用户可以根据自身的使用需求加装LED电压显示模块、无刷风扇散热模块、直流输出接口等拓展部件，不需要额外对基座进行二次切割打孔，直接利用预留孔位就能完成拓展部件的固定，快速搭建出具备不同功能的便携电池供电工具。针对不同规格的电池母插端子，结构的卡槽部分做了参数化的尺寸关联设计，调整对应的参数就能快速生成适配不同宽度、不同插针间距端子的结构版本，不需要重新绘制整体几何，大幅缩短不同适配版本的设计迭代周期。

安装边界方面，结构整体的外轮廓做了圆角过渡处理，所有外露边缘的圆角半径不小于1mm，避免安装使用过程中锐边划伤操作人员，也能减少打印过程中的翘边风险。结构的整体壁厚统一设置为2mm，在保证结构强度满足日常插拔受力需求的前提下，尽可能减少打印材料的消耗，同时缩短打印制作的时间。底部的贴合平面做了0.1mm的微凸设计，打印完成后只需要简单打磨就能保证和电池外壳的贴合度，涂胶固定时也能让胶水均匀分布在贴合面，提升粘接的牢固程度。

从实际装配验证的角度，该结构在完成打印后，不需要额外的后处理工序，只需要去除少量的打印支撑残留（如果打印参数设置合理甚至可以做到零支撑），就能直接和母插端子完成装配，装配过程中不需要额外的紧固件辅助定位，依靠卡槽本身的过盈配合就能实现端子的初步固定，后续再通过腰孔的螺丝完成最终锁紧，整个装配过程单人五分钟内即可完成，大幅降低了便携电池供电改装的技术门槛，也适合小批量的手工试制场景使用。
