18V锂电工具外接供电适配假电池结构

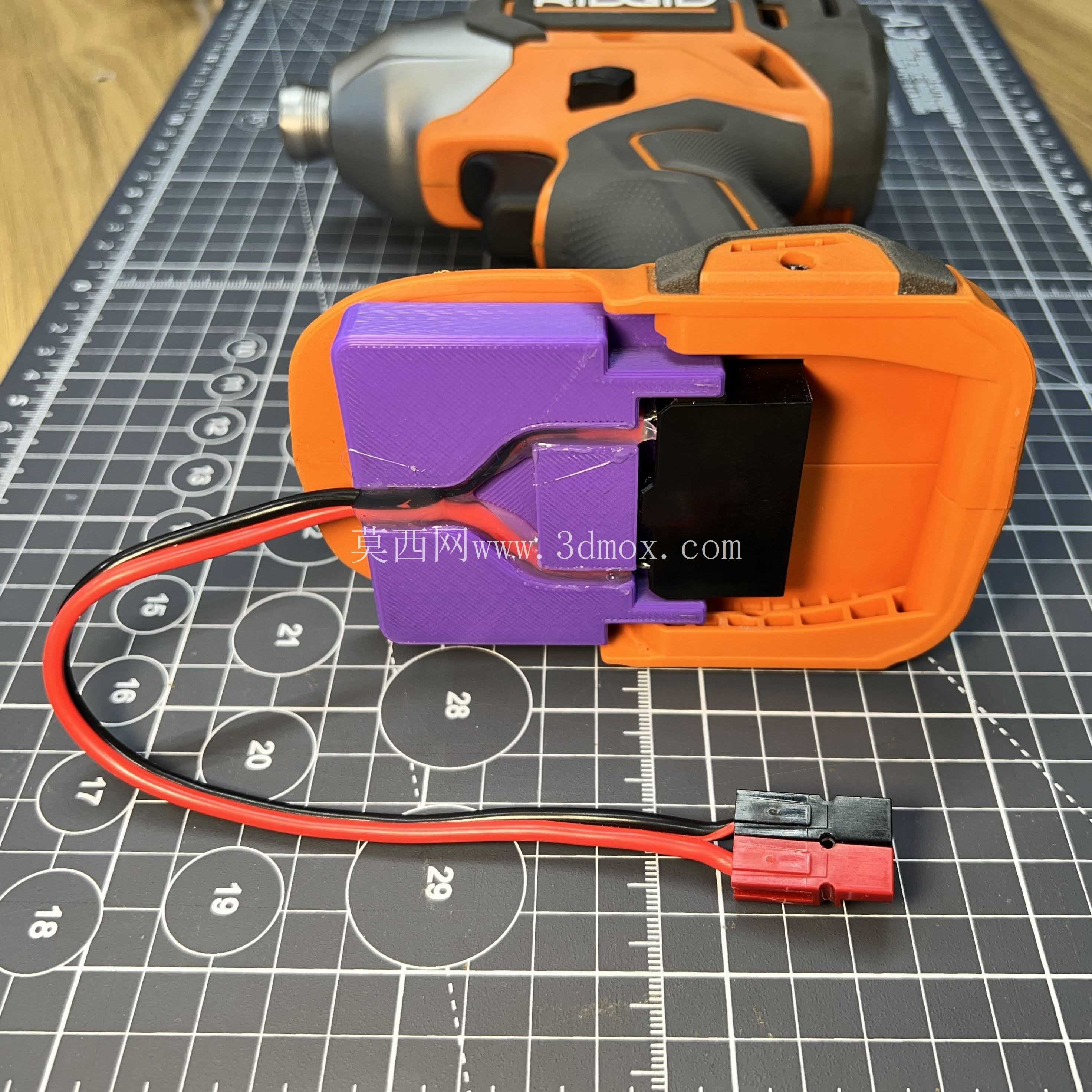

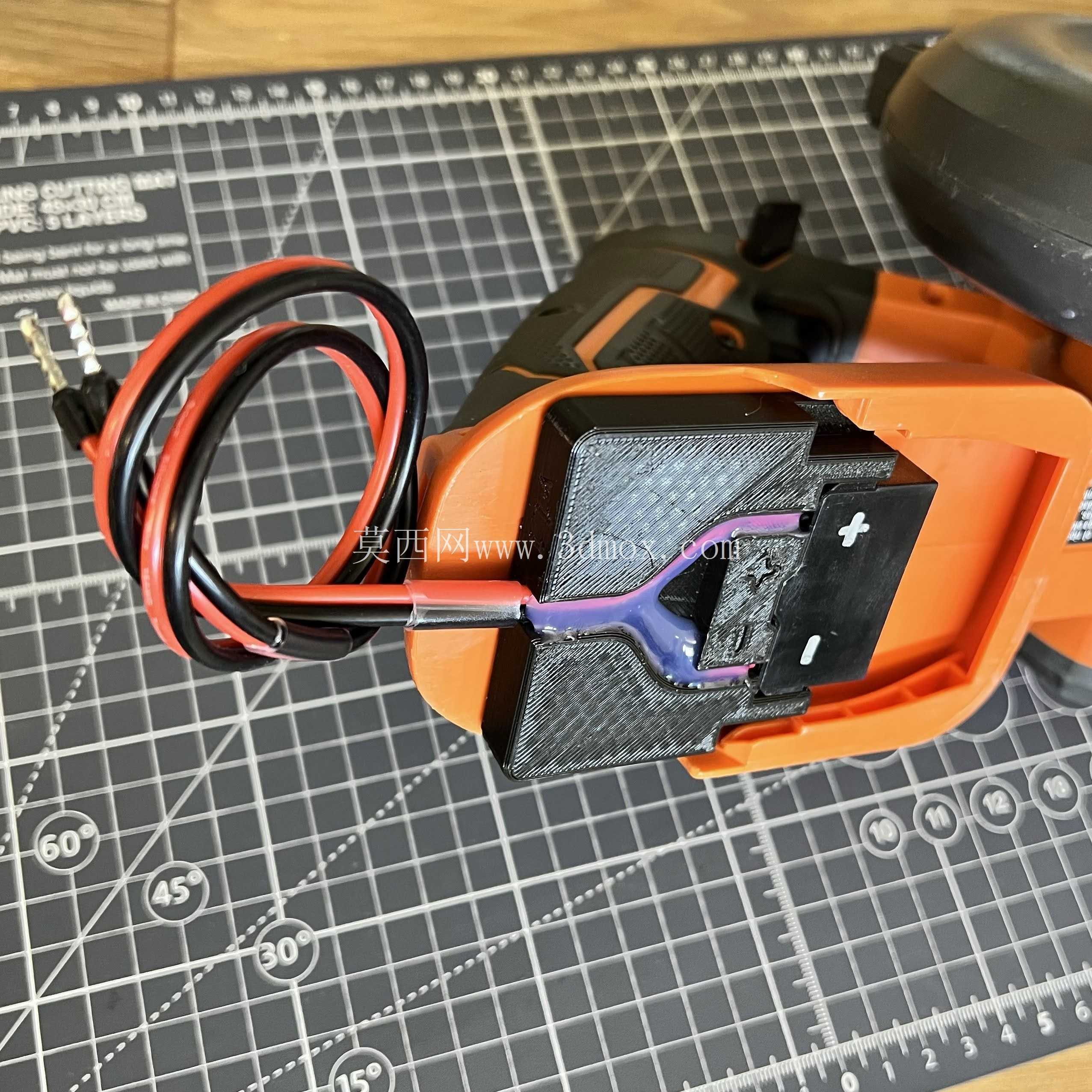

在手持锂电工具的日常作业场景里，原装锂电池的续航短板一直是影响连续作业效率的痛点，尤其是在固定工位长时间使用18V Ridgid系列工具时，频繁更换电池不仅打断作业节奏，多块电池轮换充电也会增加现场的电源管理成本，这款外接供电适配假电池正是针对这类场景开发的结构件，核心作用是替代原装锂电池插入工具的电池仓，通过外接导线连接桌面电源适配器，实现工具的不间断有线供电。

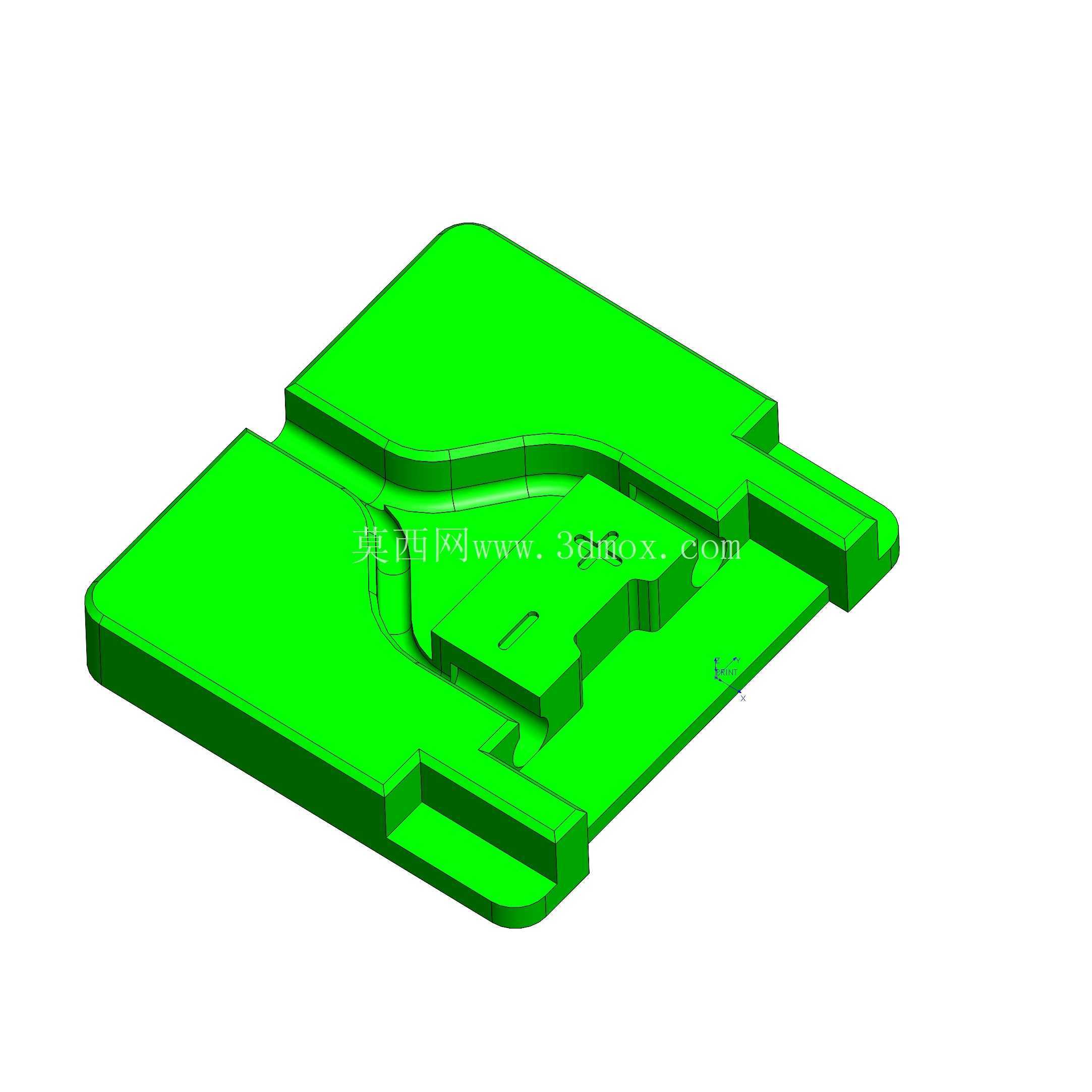

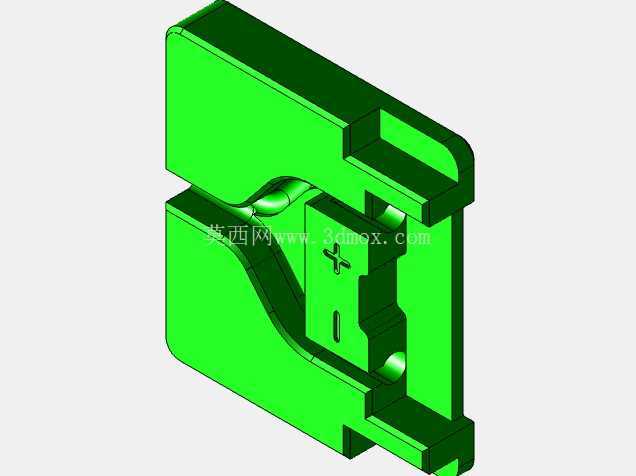

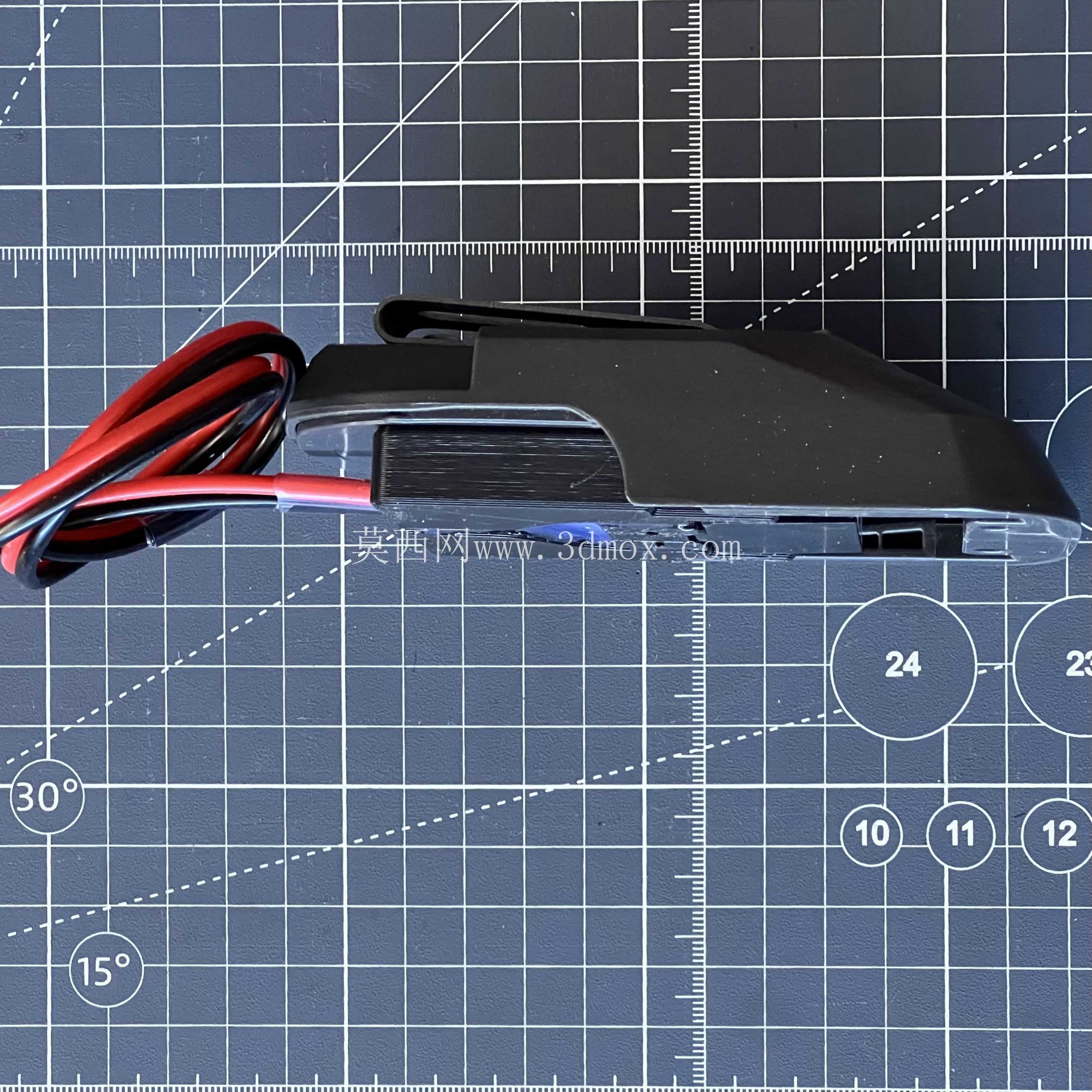

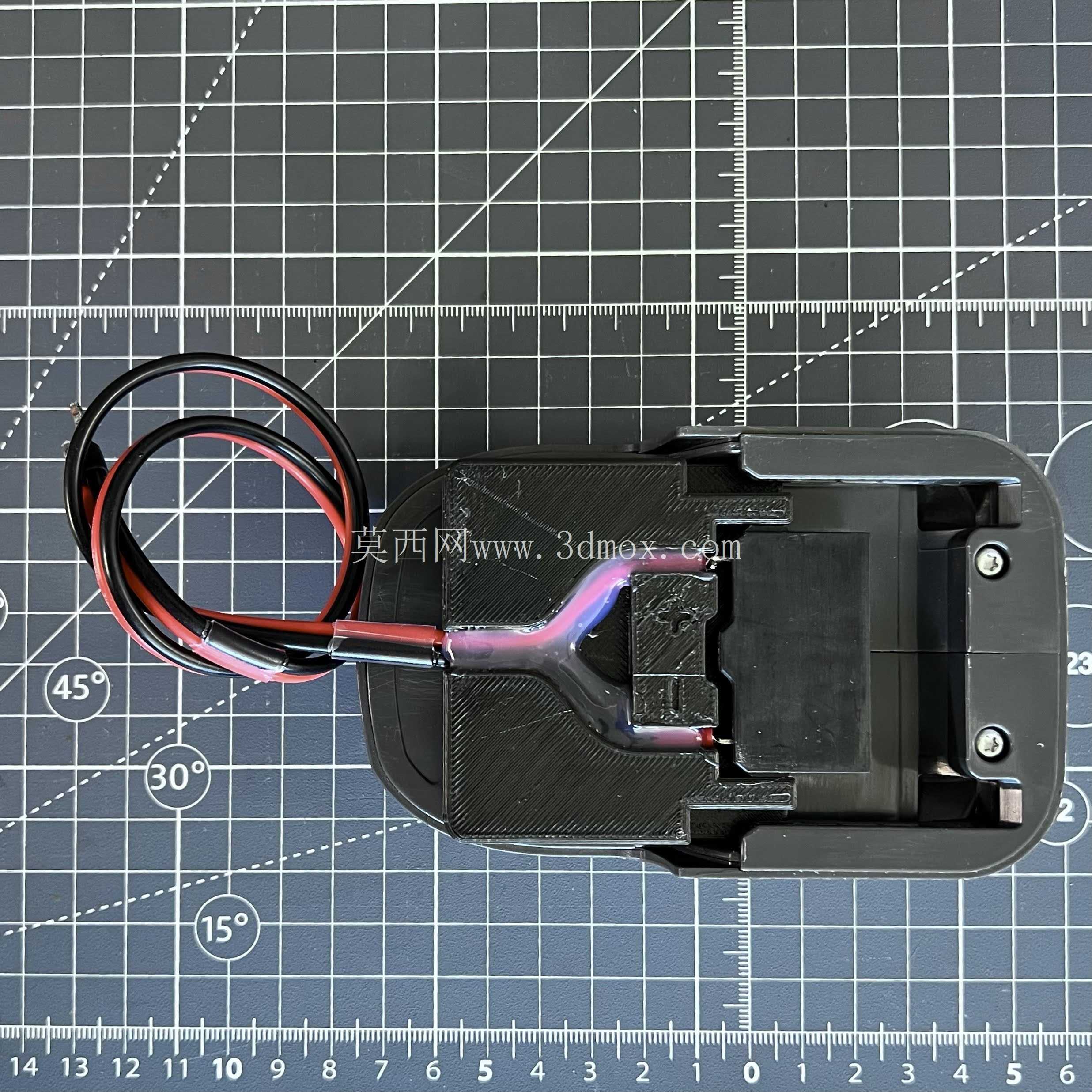

从结构适配逻辑来看，这款假电池的外形完全复刻对应型号原装锂电池的安装接口轮廓，所有卡扣定位筋、仓体插入导向边的尺寸都严格匹配工具电池仓的安装边界，插入后可以和原装电池一样实现可靠锁止，不会因为作业中的振动出现松脱断电的情况。出线位置做了专门的应力分散结构，导线从假电池壳体的侧上方引出，避开了电池仓的锁扣运动路径，同时在导线和壳体的结合位置做了渐变过渡的加强结构，避免反复弯折导线时线芯断裂。

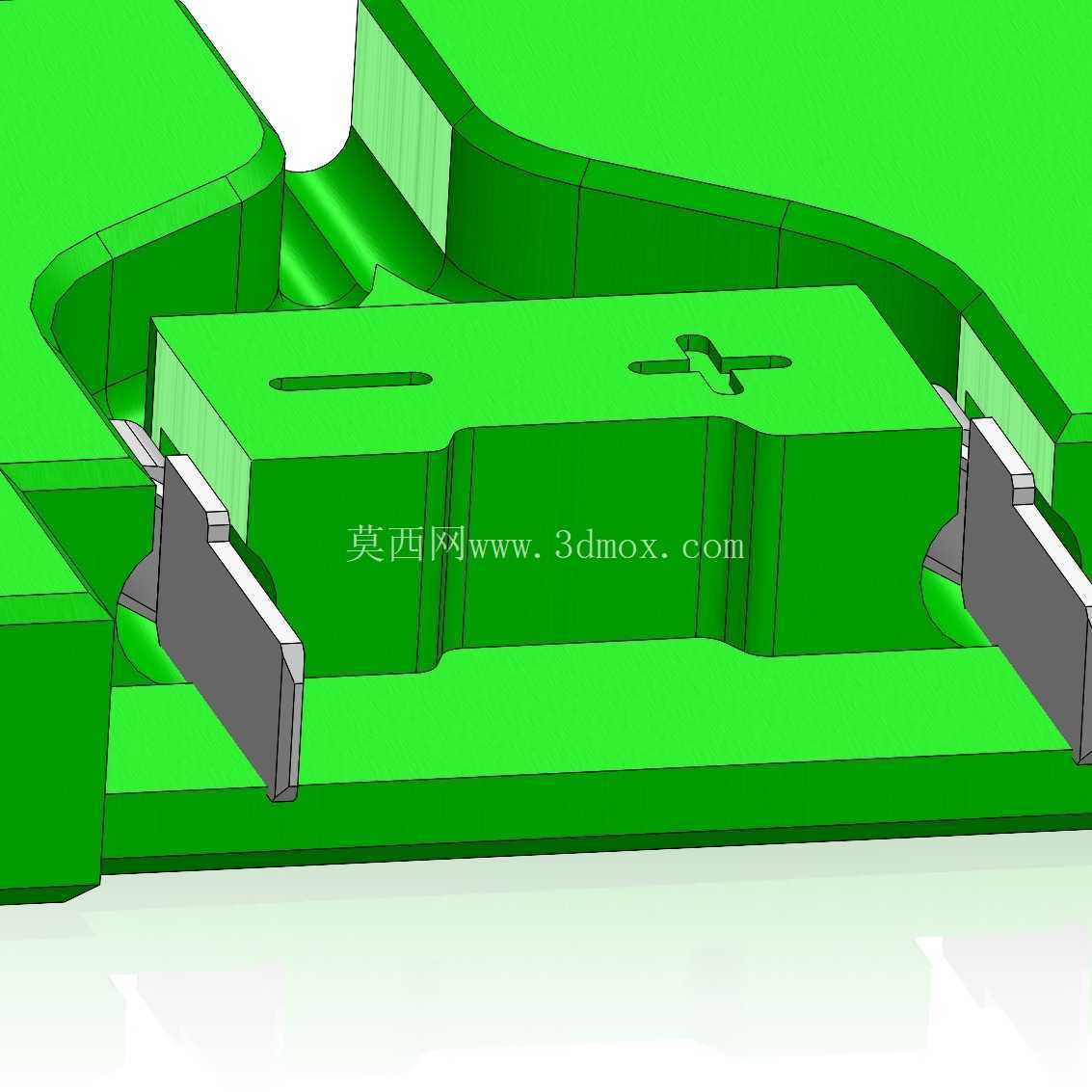

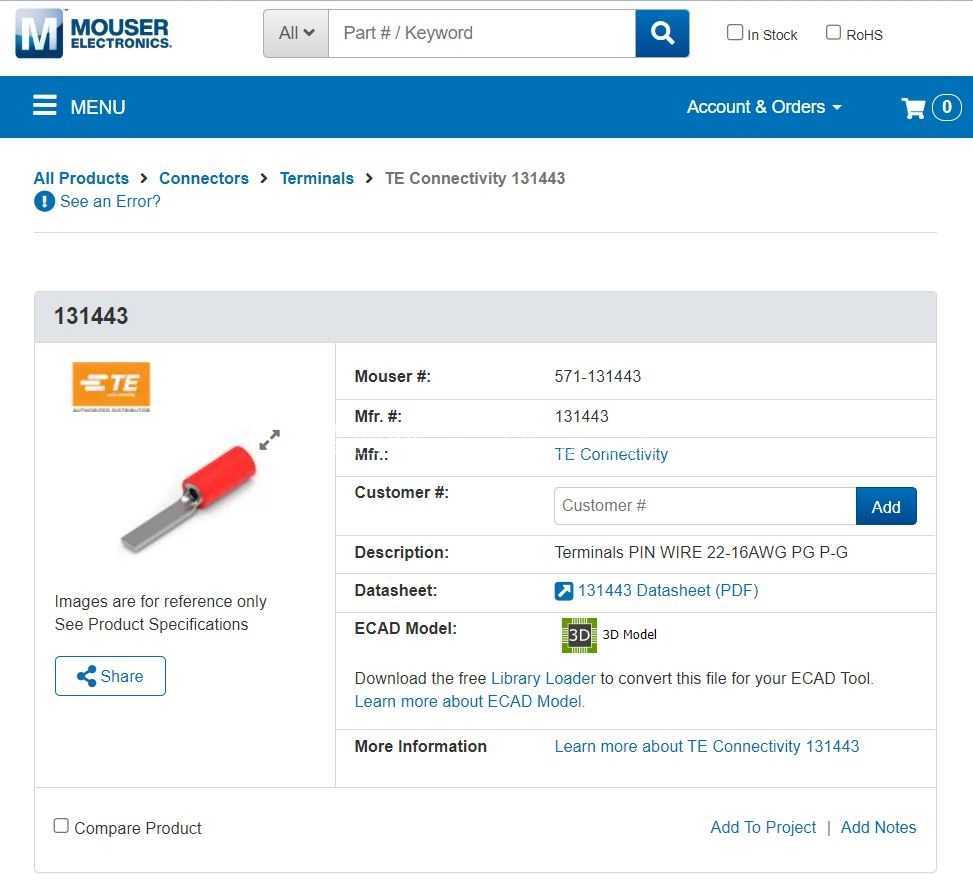

内部的导电连接结构上，初代设计选用了TE Connectivity的131443型压接端子作为和工具电池触点对接的导电件，这类端子的压接可靠性足够满足常规作业的电流传输需求，但实际测试中发现端子和工具侧触点的接触面积比原装电池的端子更小，大负载作业时的接触压降会比原装方案略高，后续迭代可以通过更换接触面积更大的适配端子来优化大电流下的发热表现。整个导电回路的正负极走线做了明确的物理隔离，避免正负极误碰造成短路，导线选用耐油耐弯折的多股铜芯线，适配车间现场复杂的使用环境。

从安装使用的边界条件来看，这款假电池插入工具后不会突出电池仓的原有外轮廓，不会影响工具在狭窄空间内的操作，外接导线的长度可以根据实际工位的电源位置灵活选配，固定工位使用时可以将导线沿工作台边缘走线固定，避免作业过程中牵绊导线。配套的工程资料里包含了PDF格式的尺寸图纸，标注了所有关键安装尺寸、端子位置度公差，不管是直接3D打印制作单件使用，还是开模批量生产，都可以直接参考图纸完成尺寸校验。

实际使用场景中，这款假电池适配的18V Ridgid工具覆盖了充电钻、冲击起子、手持切割机等多个品类，在维修工位、流水线装配工位这类固定作业点，搭配对应输出参数的电源适配器使用，可以完全摆脱电池续航的限制，不需要准备多块备用电池轮换，也省去了频繁充电的管理成本。对于需要长时间连续使用工具的作业场景，比如批量工件的打磨、长时间的紧固件装配作业，这种有线供电的方案稳定性远高于电池供电，不会出现电池电量下降后工具输出扭矩衰减的问题，只要电源适配器的输出功率匹配工具的峰值功率需求，就可以持续保持稳定的动力输出。

设计过程中重点考量了壳体的强度表现，假电池的壳体选用3D打印制作时，需要保证卡扣位置的壁厚足够，反复插拔不会出现卡扣断裂的问题，端子安装位置的定位尺寸公差控制在±0.1mm以内，保证端子和工具侧触点的对位精度，避免出现接触不良的情况。壳体内部预留了端子的固定槽位，压接好导线的端子可以直接卡入槽位，不需要额外打胶固定，装配和后续维护更换端子都很方便。出线位置的开孔尺寸和导线外径做过盈配合，装配后导线不会被轻易拉动，避免内部端子受力移位。
