CR2450纽扣式3V锂锰电池三维结构

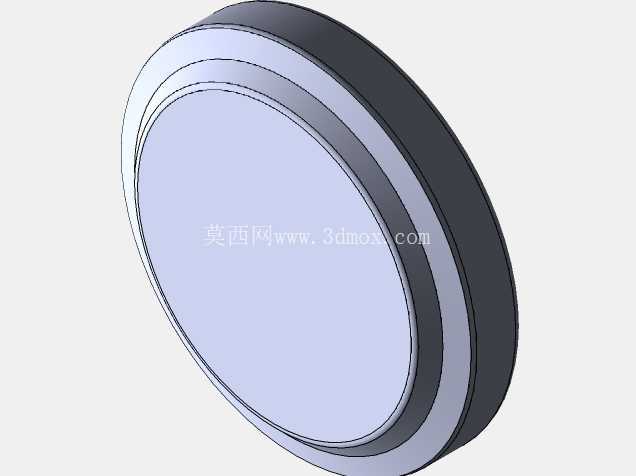

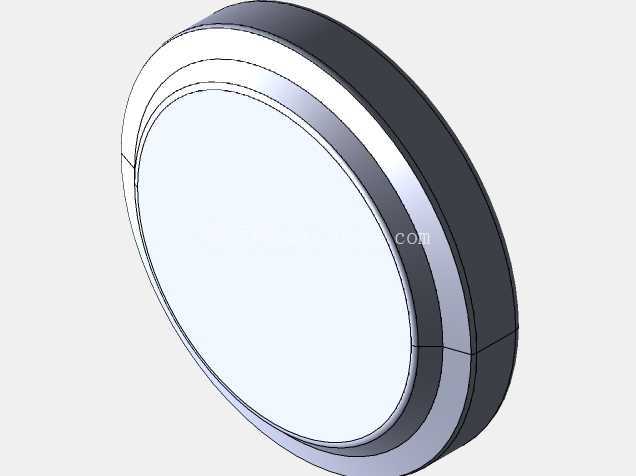

　　在消费电子、工业控制、智能硬件的结构设计环节，纽扣电池的选型与安装结构匹配，是很多小型化设备供电方案落地时绕不开的细节，CR2450作为常用的大直径扣式锂锰电池，其三维结构的精准建模，能为PCB布局、电池仓设计、装配公差预留提供直接的设计参考。很多工程师在做主板堆叠的时候，容易只关注电池的标称电压和容量，忽略了电池本体的外形公差、极片接触区域的尺寸边界，导致开模后出现电池装不进、接触弹片压力不足导致掉电、或者电池盖合模后挤压本体引发安全隐患的问题，这个模型完整还原了CR2450的实际外形结构，从负极壳体的卷边弧度，到正极面的平整接触区域，再到壳体侧壁的厚度过渡，都按照实际量产电池的尺寸做了还原。

　　从实际应用场景来看，这款电池常被用在汽车遥控钥匙、台式机主板CMOS供电、工业传感器节点、低功耗蓝牙信标、智能水表气表的备用电源场景里，不同场景下对电池的安装固定方式差异很大：汽车钥匙里通常是用塑料筋位加弹片卡紧，主板CMOS供电是直接卡在插座的弹片之间，工业表计里很多是用焊接引脚或者电池座倒扣固定，不管是哪种固定方式，都需要精准掌握电池的最大外径、总厚度、正负极的接触区域范围，才能设计出可靠的固定结构。在做这个模型的结构设计时，首先要还原的是电池的分层结构：最外层是镀镍钢壳冲压成型的负极壳体，侧壁的卷边位置是密封的核心区域，这个位置的圆角尺寸直接影响电池座避让槽的设计，如果避让槽留小了，装配时卷边位置会顶住塑料筋位，导致电池无法压到位；正极面是冲压成型的正极盖，表面的平整度是接触可靠性的关键，建模时要注意正极面和壳体之间的绝缘密封圈位置，这个区域是不能被导电结构触碰的，否则会出现电池短路的风险。

　　从尺寸边界来看，CR2450的标称外径是24.5mm，总厚度5.0mm，实际量产产品的外径公差通常在±0.1mm以内，厚度公差在±0.05mm左右，设计电池仓的时候，内径通常要留0.2-0.3mm的装配间隙，避免因为电池尺寸的批次差异导致装配卡滞；电池正极面的接触区域直径大概在16mm左右，设计接触弹片的时候，接触点要落在这个区域内，不能碰到边缘的绝缘密封位置，负极的接触区域是壳体的整个底面和侧壁下半部分，很多弹片设计会同时接触侧壁和底面，增加接触的可靠性。很多新手工程师在设计纽扣电池结构的时候，容易犯的错误是把电池当成一个理想的圆柱体，忽略了壳体卷边位置的凸起，还有正极面和负极壳体之间的高度差，导致弹片接触位置偏移，或者电池装入后出现偏斜，这个模型把这些容易被忽略的细节都做了还原，比如侧壁靠近正极位置的卷边凸起高度大概0.2mm，正极面比卷边位置低大概0.15mm，这些细节在做干涉检查的时候非常重要，如果弹片的位置刚好顶在卷边上，就会出现接触不良的问题。

　　另外在做跌落仿真或者装配应力分析的时候，电池的壳体壁厚也是重要的参数，CR2450的钢壳壁厚大概在0.25mm左右，整体有一定的抗挤压能力，但如果结构设计时在电池径向留的间隙太小，装配时的挤压力超过壳体的承受极限，就会出现壳体变形、电解液泄漏的风险，建模时按照实际壁厚做了实体还原，能直接用于后续的结构仿真验证。在不同的应用场景里，对电池的安装方向要求也不一样，比如主板CMOS电池通常是正极朝上，弹片从上方接触正极，周围的金属爪接触负极侧壁；而很多汽车钥匙里是正极朝下，直接接触PCB上的焊盘，负极接触弹片在电池上方，不管是哪种安装方向，都需要在建模时确认电池和周围元器件的安全距离，尤其是电池负极壳体和PCB上裸露走线的距离，要满足安规要求，避免出现短路风险。这个模型的结构还原度足够支撑从方案选型到结构设计、干涉检查、装配模拟的全流程使用，不需要设计师再去手动测量电池样品的尺寸，能有效减少前期设计的反复，避免因为尺寸偏差导致的后期开模修改。
