两款三洋工业步进电机结构设计

在自动化产线的点位输送、精密工装的位移调节、小型专机的分度进给场景里，步进电机始终是开环控制方案里成本与精度平衡度极高的动力执行元件，这次呈现的两款三洋系工业步进电机结构，完全围绕设备端实际装配需求做了布线与安装位的细节还原，没有做多余的外观简化，能直接给选型阶段的结构工程师做装配干涉校验参考。

从实际落地的设备场景来看，这类法兰安装式的圆形步进电机，常被用在3C产品的点胶工位滑台驱动、包装机械的标签送料辊动力、小型数控雕刻机的Z轴进给、纺织设备的纱线张力调节机构上，不同场景对电机的出线方向、安装孔位公差、轴伸长度的要求差异很大，很多通用模型会忽略接线部分的结构，导致工程师在做布线槽设计时出现后期干涉，这版结构特意把接线端的凸起防护座、出线口的位置做了1:1还原，接线座的尺寸刚好匹配常用的三芯屏蔽航插安装位，不需要后期再做结构修正。

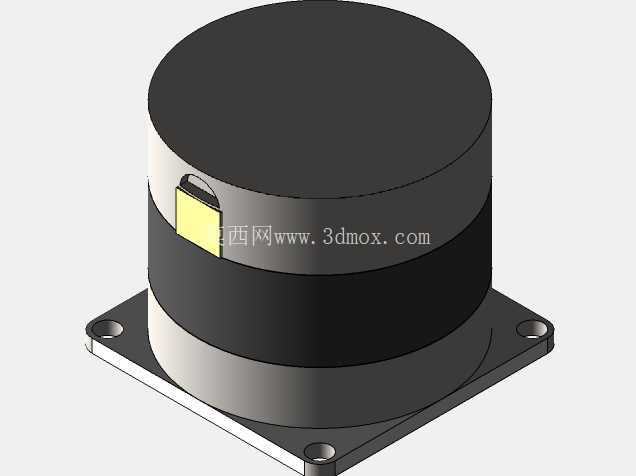

设计思路上没有追求外观的过度渲染，而是把安装边界的尺寸做了严格约束：底部方形安装法兰的四个沉头孔位，孔距符合NEMA标准安装尺寸，沉头深度刚好适配M3内六角圆柱头螺钉的安装要求，法兰底面的平面度公差按实际电机的安装基准做了设定，装配时不需要额外加调整垫片就能保证电机轴与负载轴的同轴度；电机主体的圆柱形外壳分三段做了结构区分，上下端盖的金属质感段、中间磁钢包裹的哑光段，不仅是外观区分，更对应了内部定子、转子的实际装配位置，做热仿真分析时可以直接按不同段的材质属性赋值，不需要再拆分零件。

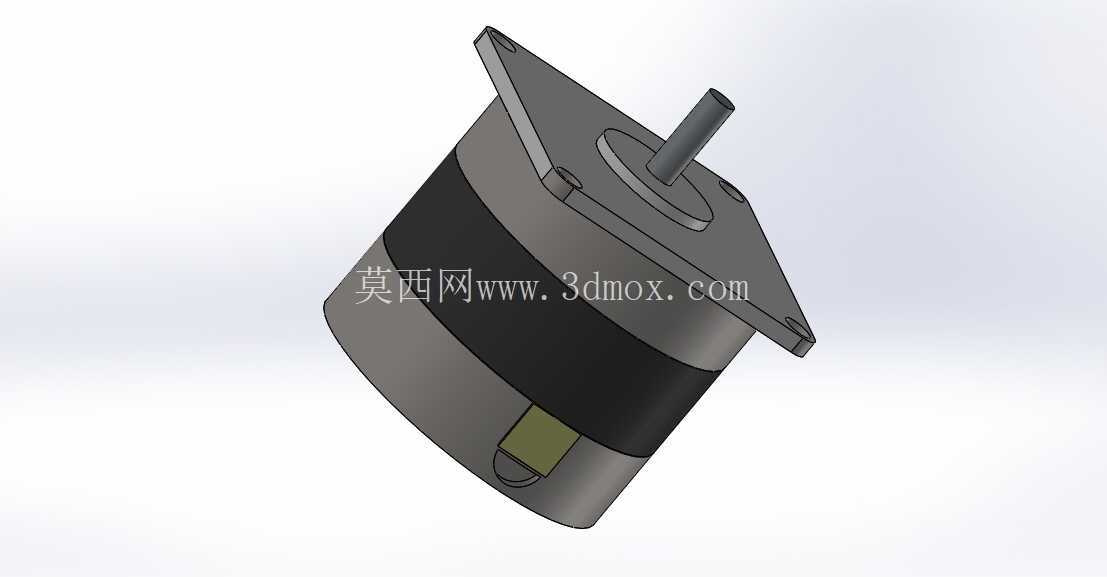

实际选型时很多工程师会忽略电机出线端的空间预留，这版结构里接线座位于电机外壳侧面偏上的位置，凸起高度刚好是航插焊接后尾夹的占用空间，在做电机安装座的围板设计时，只要预留出对应位置的缺口，就不会出现航插无法装配、线材弯折半径过小的问题；电机轴伸端的长度、轴径的公差带都按工业常用的配合要求做了设定，搭配同步轮、联轴器时不需要再调整孔位尺寸，顶部的轴端挡圈槽也做了还原，能直接套用标准挡圈模型做装配校验。

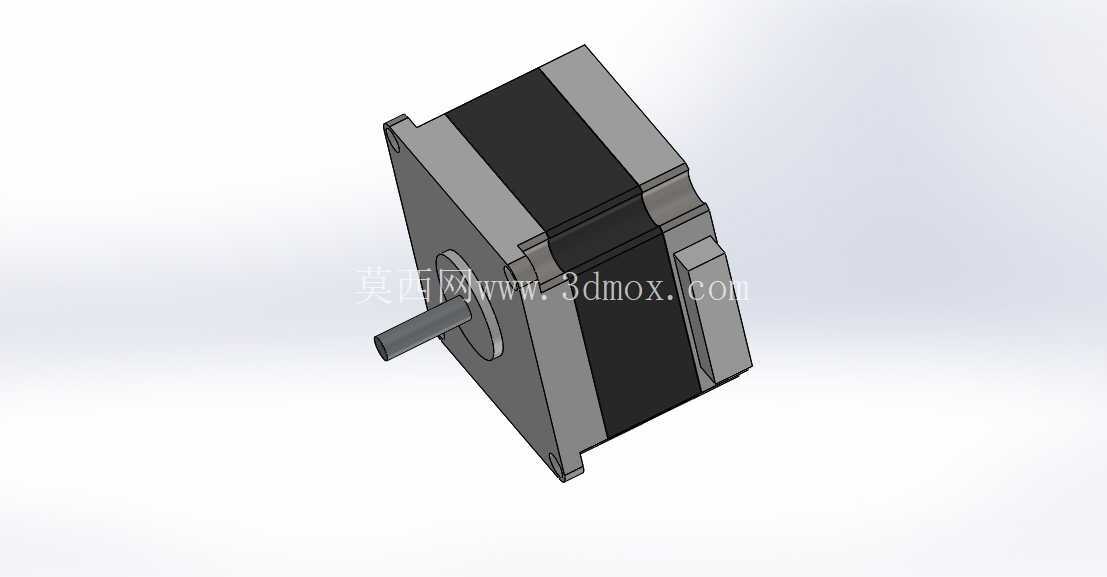

两款电机的差异主要在机身长度，对应不同的保持扭矩参数，短机身款适合负载较轻、安装空间局促的工位，比如小型分拣机构的摆杆驱动，长机身款扭矩更大，适合带一定负载的直线滑台驱动，两款的安装法兰尺寸完全一致，在做设备改型时可以直接替换安装，不需要改动安装板的孔位设计，这点对做模块化设备设计的工程师来说非常实用，能大幅缩短改型的结构调整时间。

布线部分的结构还原是这版设计的重点，除了侧面的接线座，电机内部的走线槽位置也做了示意，做电气布线设计时可以参考走线的弯曲半径，避免线材被端盖挤压破损；外壳上的散热筋虽然没有做夸张的凸起，但对应了实际电机的散热路径，做设备热管理设计时，可以直接按外壳的散热面积计算温升，不需要再额外测绘电机尺寸。

从安装边界来看，电机总高度从法兰底面到电机顶部的尺寸，两款分别对应不同的规格，在做垂直安装的工位设计时，要预留出顶部至少5mm的散热空间，不能直接把电机顶部贴在设备机架上，避免影响散热导致电机扭矩下降；法兰的四个安装孔是沉头通孔，从底部穿螺钉固定，安装板的对应位置要做沉头孔避让，保证螺钉头不会突出安装板表面，影响电机的安装平面度。

很多初次做设备设计的工程师，在选用步进电机时往往只看扭矩参数，忽略安装位的细节结构，导致后期装配时出现干涉、线材磨损、轴伸过长或过短的问题，这版结构把所有装配相关的细节都做了还原，不管是做装配干涉检查、设备布局方案评审，还是做定制电机安装座的设计，都能直接调用，不需要再花时间去测绘实物或者找厂家要外形图，能大幅提升结构设计阶段的工作效率。
