扁平式T型伺服传动电机结构设计

　　在协作机器人关节、高精度回转工作台、直驱式传动模组这类对安装轴向空间有严苛限制的场景里，常规圆柱型伺服电机往往因为轴向长度过长，无法适配紧凑的安装腔体，这款扁平结构的T型电机就是针对这类窄空间传动需求开发的直驱式动力元件。从结构布局来看，这款电机采用外转子内嵌磁钢、定子绕组居中固定的设计思路，输出端直接集成在转子端面上，省去了传统电机搭配减速机时所需的联轴器、转接法兰等中间传动零件，从根源上消除了传动背隙，同时大幅压缩了整体轴向尺寸，能在有限的安装空间内提供足够的输出扭矩。

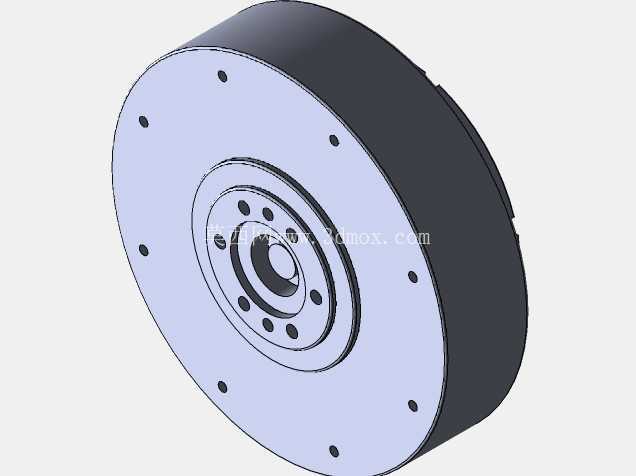

　　安装接口设计上，电机定子端面上均匀布置了8个圆周分布的安装孔，孔位的分度圆直径、孔径公差都按照通用直驱关节的安装规范做了匹配，设计选型时不需要额外加工转接板，直接通过内六角螺栓就能把电机定子固定在设备的安装基座上，转子输出端面的中心孔做了台阶式定位设计，和负载端的定位轴颈配合时能自动找正同轴度，避免安装偏心带来的转子转动卡滞、运行振动超差问题。实际应用中，这类T型电机常被用在协作机器人的关节模组内部，因为机器人关节内部需要同时集成电机、编码器、制动器、谐波减速机多个元件，轴向空间每多占用1毫米，都会让机械臂的整体臂厚增加，影响设备的运动灵活性，这款电机的扁平结构刚好能把轴向占用空间控制到最小，给编码器、制动器留出足够的安装位置，同时外转子的结构设计能让输出扭矩直接作用在关节的转动部件上，传动效率比传统内转子电机搭配同步带传动的结构高出15%以上。

　　在高精度回转工作台的应用场景里，这款电机的直驱结构能避免齿轮传动带来的回程误差，配合高精度圆光栅编码器可以实现角秒级的定位精度，满足光学检测、精密零件加工时的回转分度需求，而且电机的外壳做了一体化的密封设计，端面配合处都预留了密封槽，安装时搭配O型密封圈就能达到IP54以上的防护等级，能适配车间内有少量切削液、粉尘的工作环境。设计这款电机的三维模型时，重点还原了定子绕组的排布空间、转子磁钢的安装槽位、安装孔的位置公差以及中心定位孔的配合尺寸，结构建模时把转子和定子之间的气隙控制在合理范围内，既避免气隙过小导致转子转动时和定子发生摩擦，也防止气隙过大造成电机磁通量损失、输出扭矩下降。

　　从安装边界来看，这款电机的最大外圆直径适配80规格的关节安装腔体，整体轴向厚度不到常规同扭矩圆柱电机的三分之一，选型时只要确认负载端的安装孔分度圆、中心定位轴颈尺寸和电机端面接口匹配，不需要额外调整设备的整体结构布局就能直接替换原有动力元件。在实际装配调试环节，这款电机的引线从定子侧的侧面引出，不会和转子的转动部件发生干涉，引线出口处做了防折弯的应力释放结构，避免设备长期往复转动时引线根部断裂，转子端面上的螺纹孔按照等圆周分度布置，不管负载端的安装方位怎么调整，都能找到对应的孔位完成固定，不需要额外做角度调整。和传统的中心轴输出电机相比，这种端面输出的T型电机的受力支撑点分布在更大的圆周上，能承受更大的径向负载和倾覆力矩，在直接带动机械臂连杆、回转工作台台面这类有偏载的负载时，不需要额外加装支撑轴承就能保证转动的平稳性，减少了设备的零件数量，也降低了整体装配的复杂度。
