小型外转子无刷直流电机结构设计

这款无刷直流电机的结构设计，最初是针对消费电子类散热驱动场景做的适配，在做结构堆叠的时候，首先要平衡的是小体积下的扭矩输出与安装兼容性，毕竟这类小尺寸电机的应用场景里，安装空间的冗余度普遍极低，不管是笔记本内置散热风扇、桌面级小型散热设备，还是小型无人机的动力单元、便携医疗设备的驱动模块，留给电机的安装边界都卡得很死，径向尺寸不能超常规4s规格的安装位，轴向厚度也要匹配薄型设备的内部堆叠要求，不能因为电机结构突出挤占其他功能模块的空间。

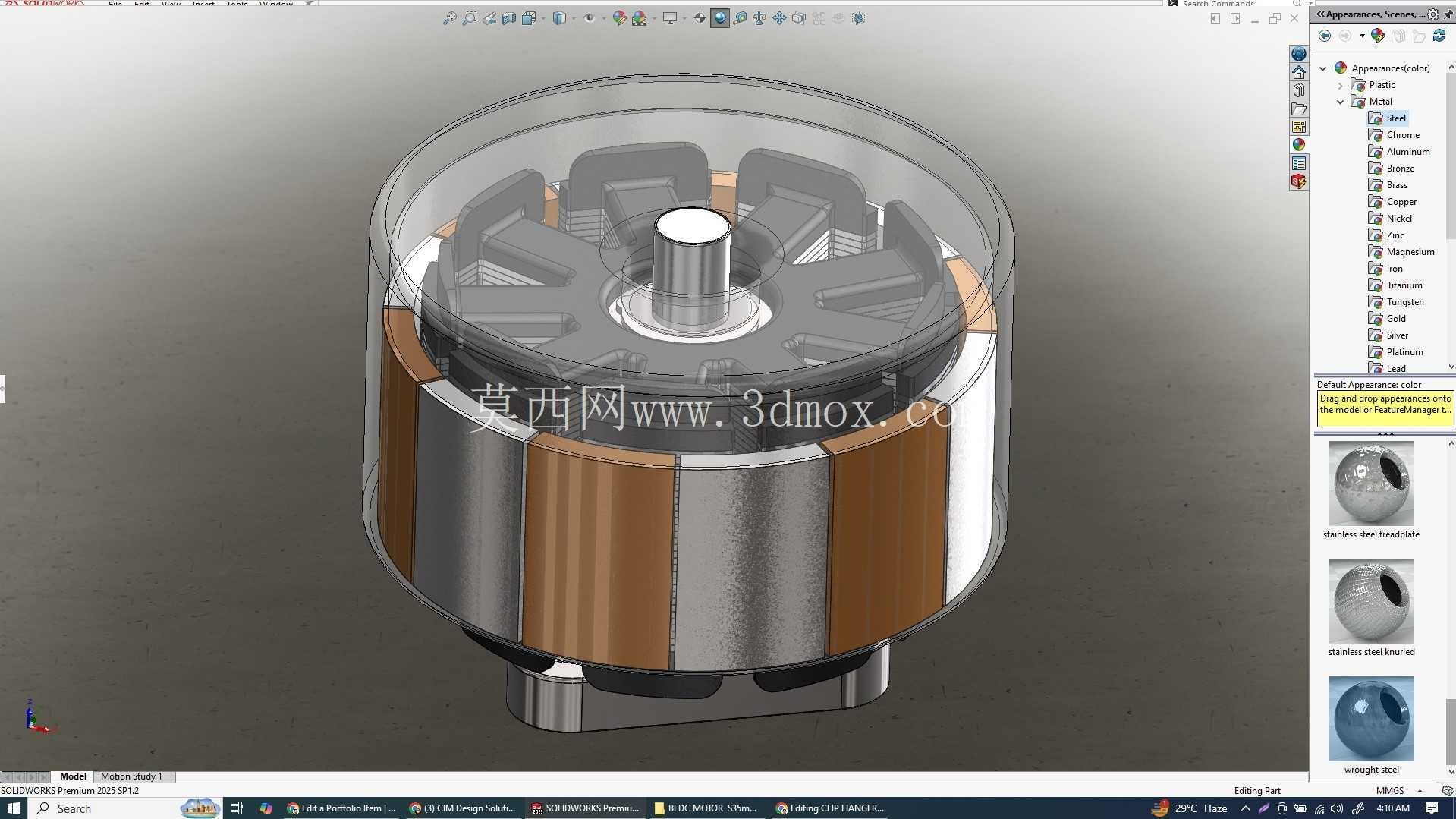

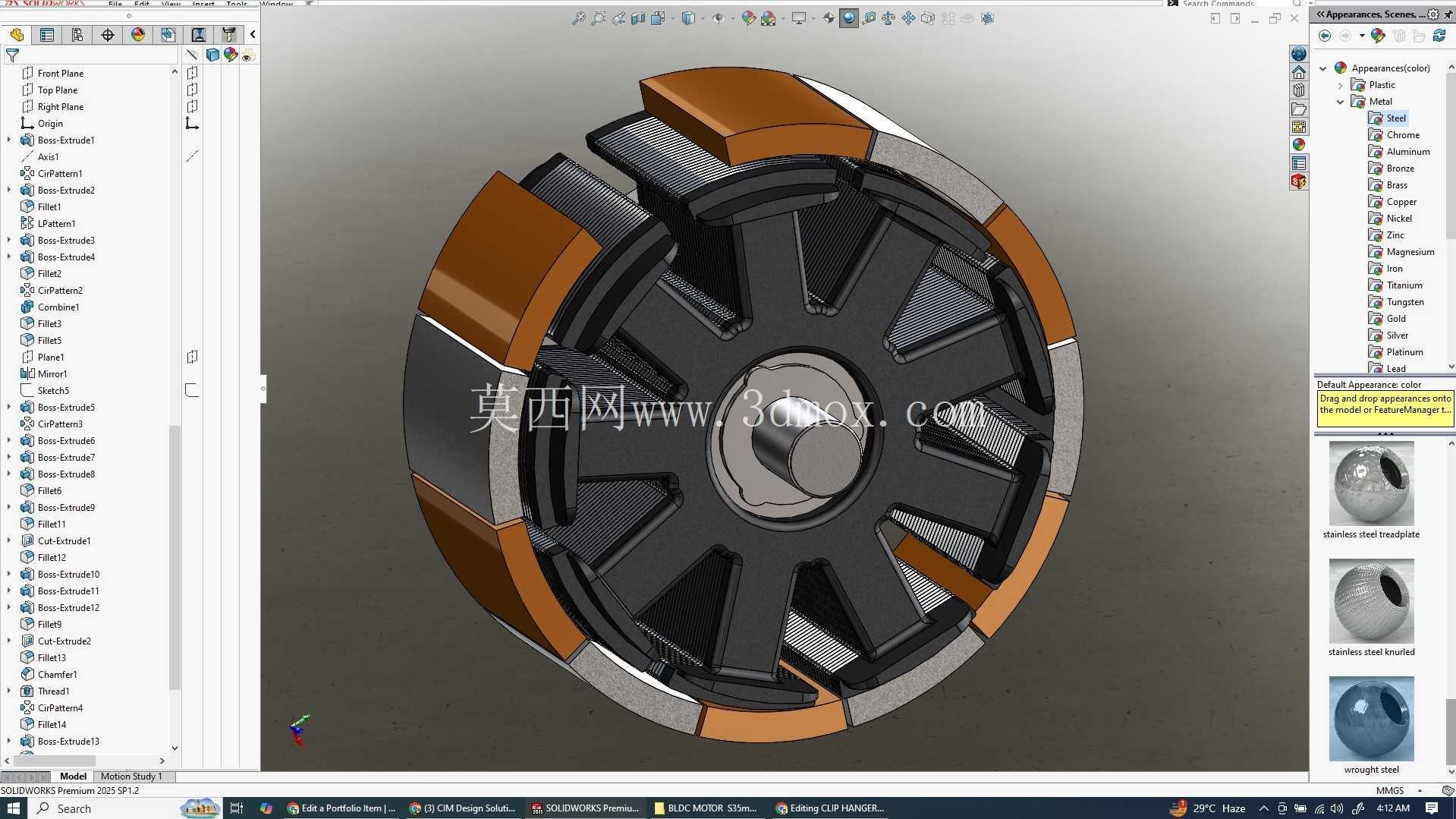

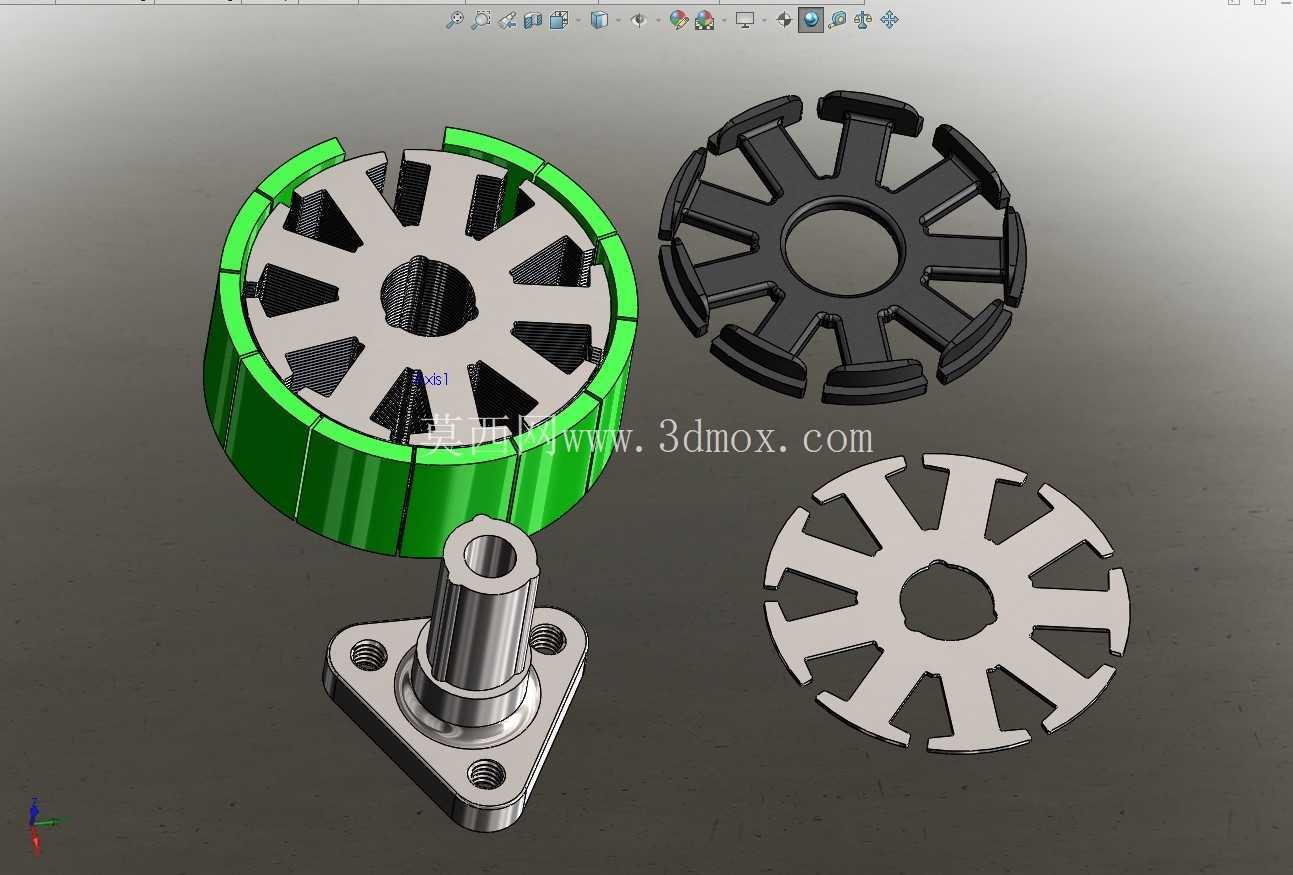

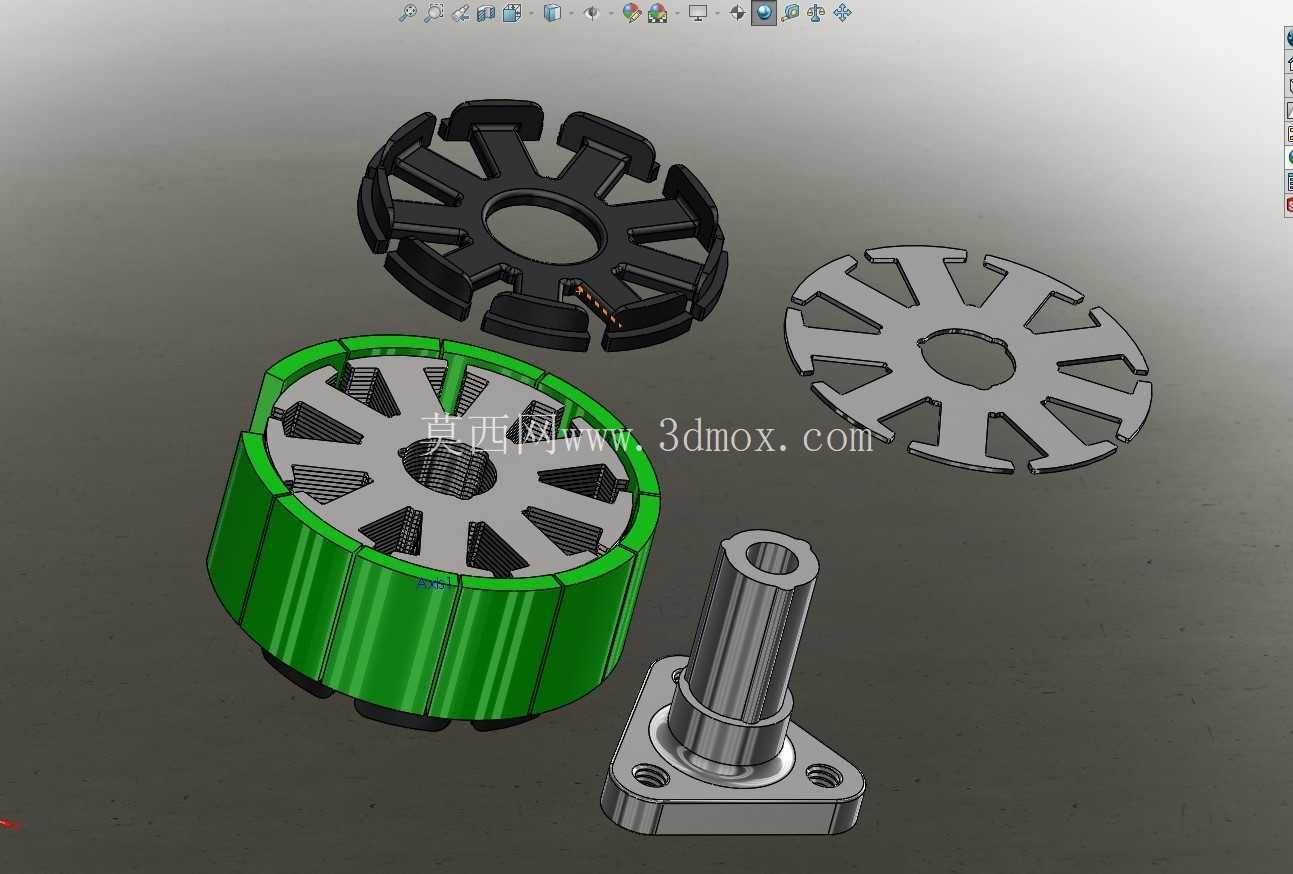

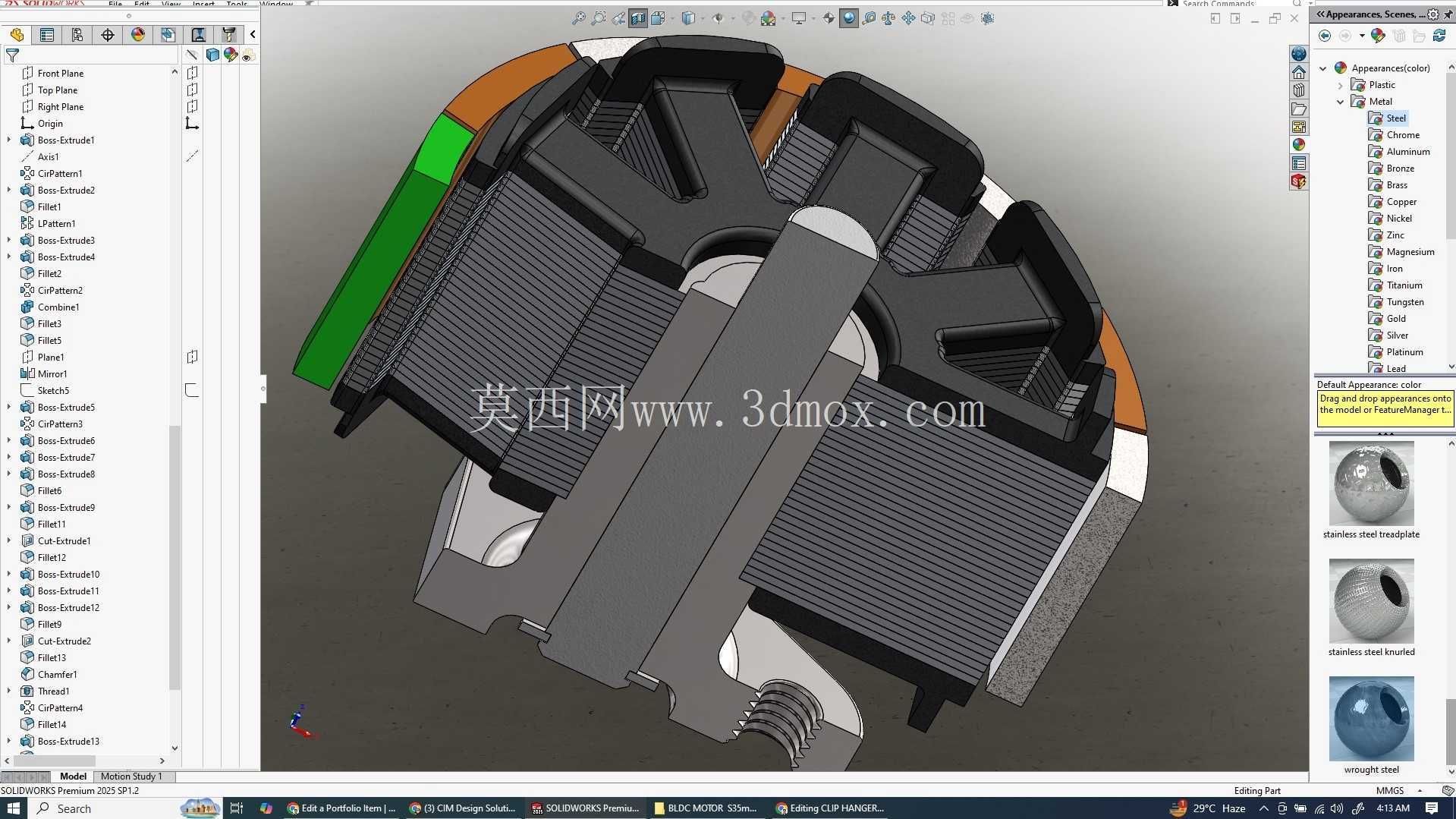

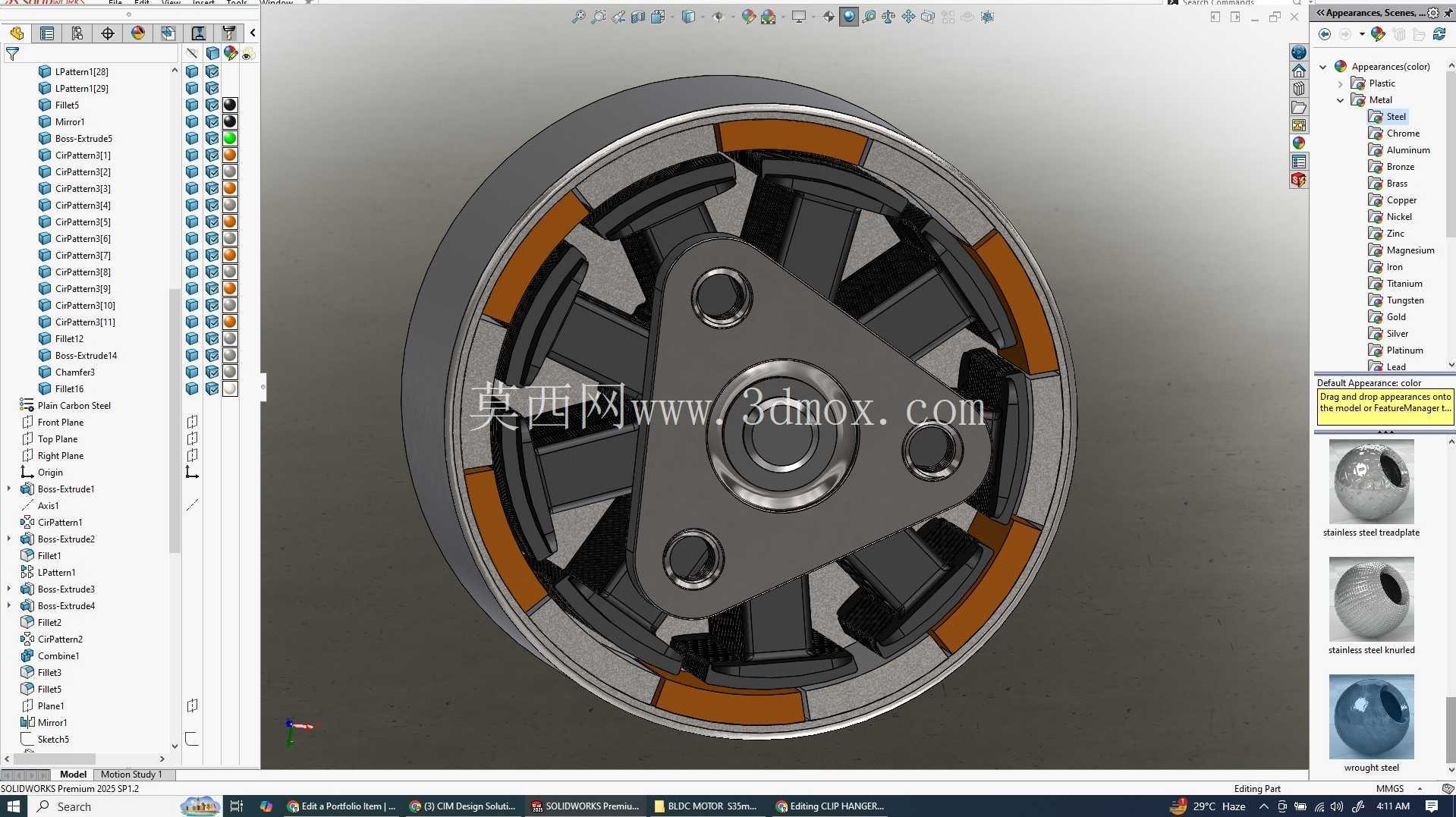

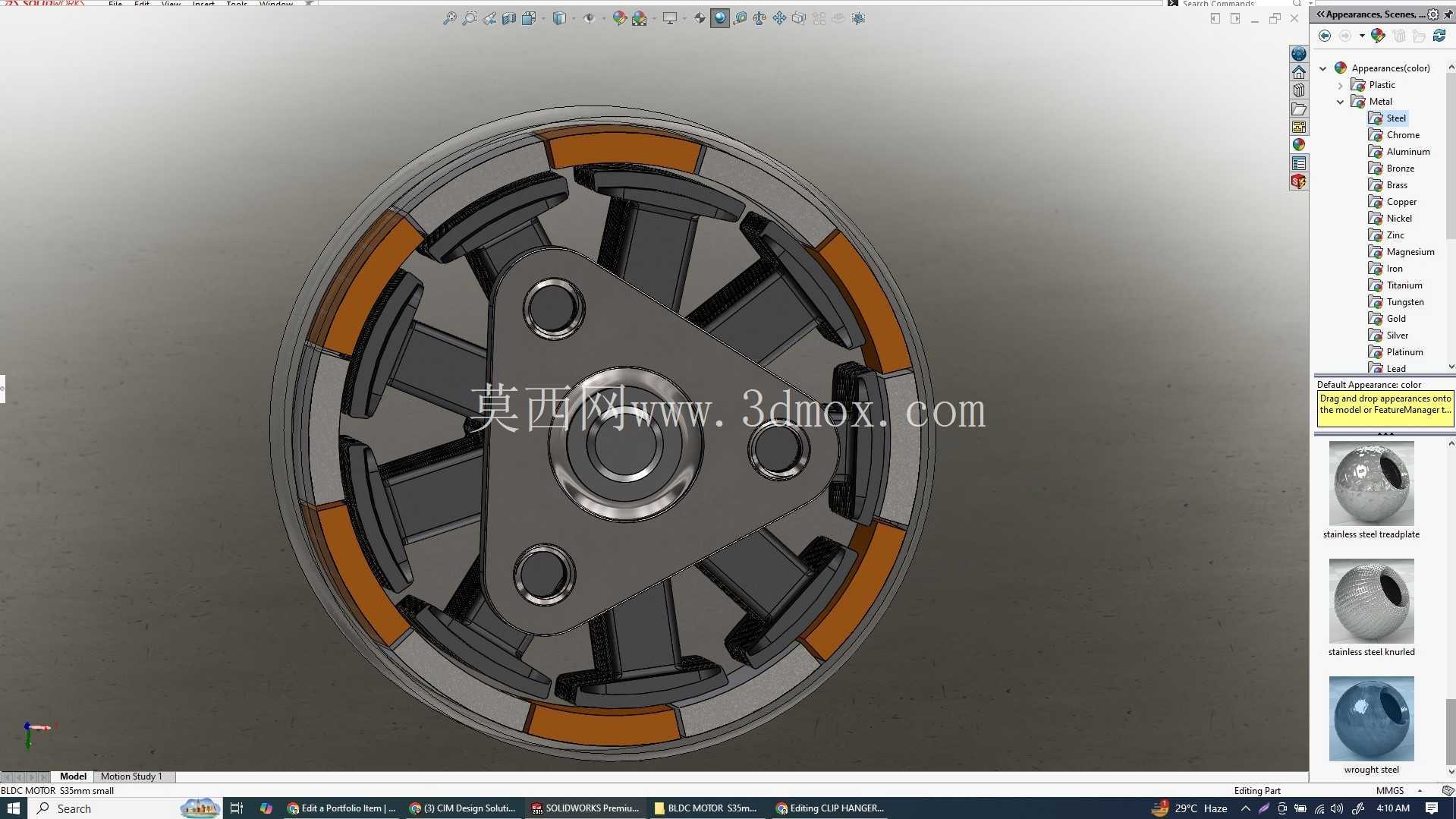

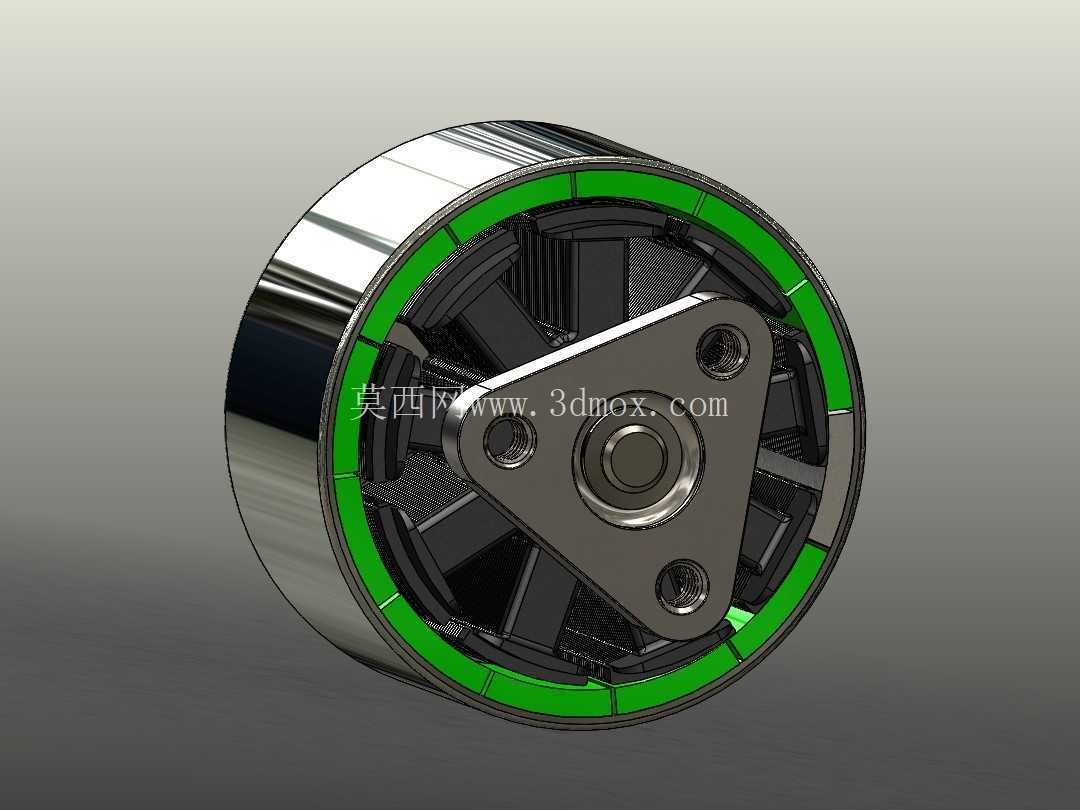

从结构组成来看，这款电机采用外转子排布方案，定子组件固定在中心三角安装基座上，基座上预留的三个安装孔位是做过同轴度校验的，孔位间距匹配常规小型设备的电机固定柱间距，安装时不需要额外做转接支架，直接通过螺丝锁紧就能完成固定，能减少装配环节的公差累积。定子铁芯的冲片叠压长度是结合扭矩需求做的优化，绕组排布采用集中式绕法，既可以降低绕线工艺的复杂度，也能在有限的定子槽空间内提升铜线填充率，减少铜损带来的发热问题，毕竟在密闭的电子设备内部，电机的发热量会直接影响周边元器件的工作稳定性，设计时特意把绕组端部的高度做了压缩，避免端部过高蹭到转子磁轭的内壁。

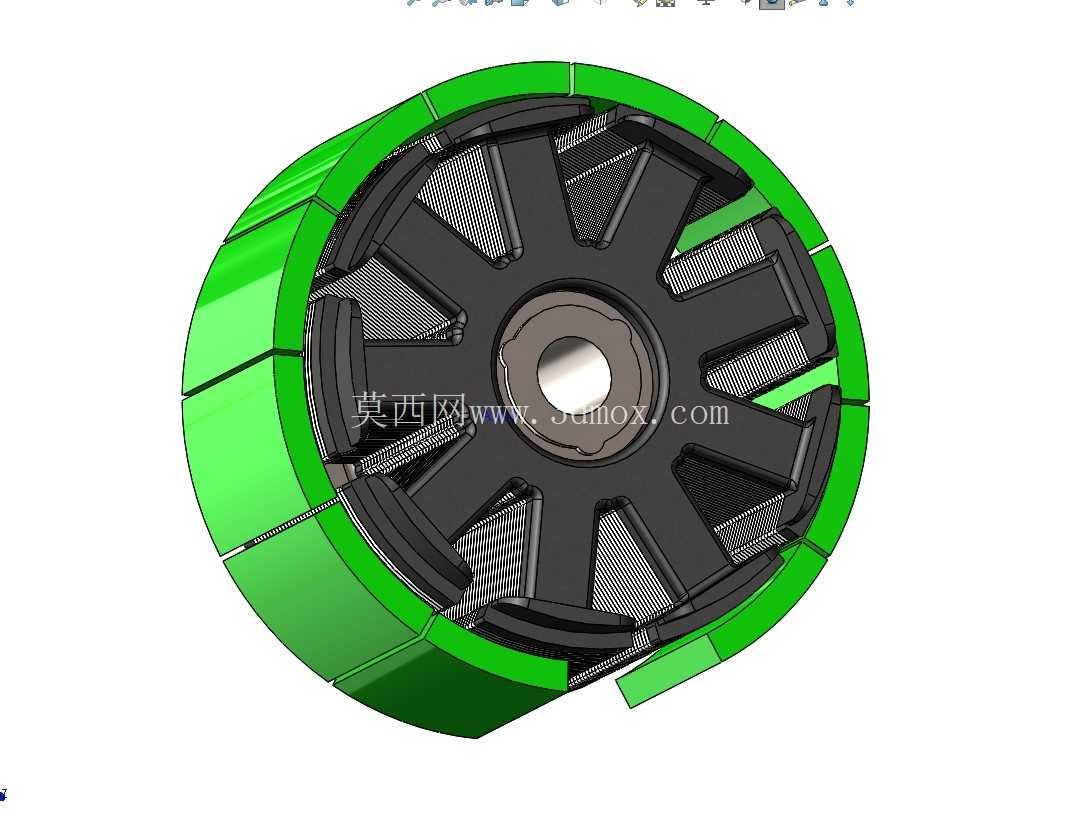

转子部分的磁钢采用表贴式排布，磁钢和转子外壳之间做了定位卡槽，不需要额外涂胶固定就能保证磁钢的位置精度，每块磁钢的充磁方向都做了对应匹配，配合定子绕组的换相逻辑，可以保证运转时的扭矩输出平稳性，不会出现低速段的齿槽卡顿问题。转子外壳同时承担散热和磁轭的作用，选用导磁性能较好的钢材冲压成型，外壳的边缘做了卷边处理，既可以提升整体结构强度，也能避免装配时划手，转子和中心轴的配合采用过盈压装，压装的位置精度控制在0.02mm以内，保证转子转动时的动平衡量符合要求，减少高速运转时的振动和噪音，毕竟在桌面办公设备或者家用医疗设备里，电机的运转噪音会直接影响用户的使用体验，设计时特意把轴承选型做了匹配，中心位置采用双微型滚珠轴承支撑，相比含油轴承，滚珠轴承的寿命更长，运转阻力更小，也不会因为长时间高温运转出现润滑油干涸的问题，适配设备长时间连续工作的需求。

在实际应用适配中，这款电机的结构可以兼容不同的驱动板安装方案，中心基座的背面预留了驱动板的安装定位柱，霍尔元件的安装位置刚好对应磁钢的换相点，不需要额外调整位置就能保证换相精度，如果是采用无感驱动方案，也可以直接去掉霍尔元件的安装位，不会影响整体结构的安装兼容性。针对不同的应用场景，这款电机的输出端可以做不同的适配，比如用在散热风扇场景时，转子外壳上可以直接预留风叶的安装卡槽，风叶压装到外壳上就能和转子同步转动，不需要额外做传动连接；用在小型机器人驱动轮场景时，转子外壳可以直接和轮毂做集成，减少传动环节的效率损失。

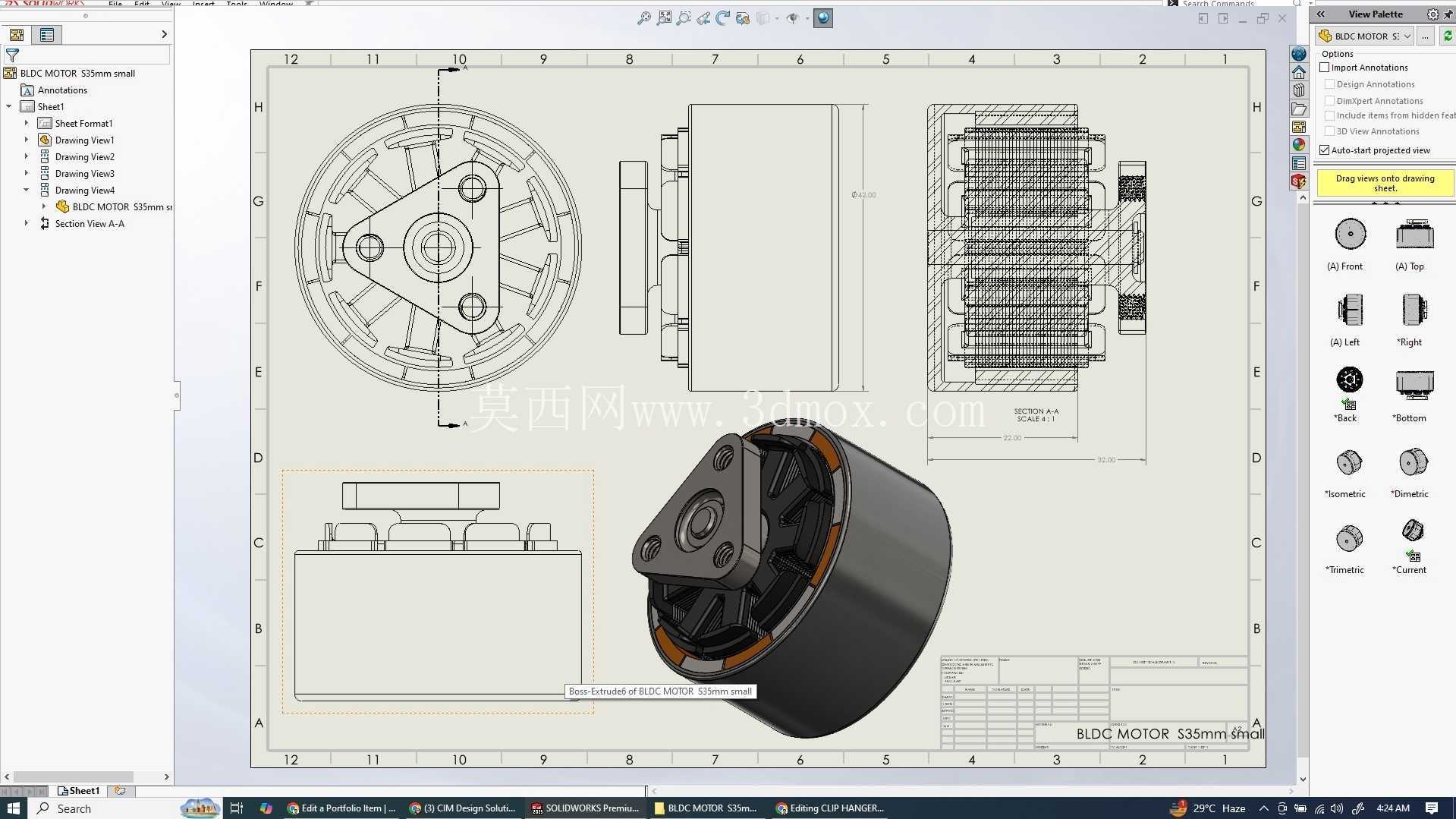

设计过程中也做了多轮的公差校验，比如定子和转子之间的气隙宽度控制在0.3mm，这个气隙值既可以避免因为加工装配公差导致定子转子擦碰，也不会因为气隙过大降低磁能利用率，影响电机的效率表现。所有的结构倒角都做了R0.3以上的处理，避免冲压和机加工环节出现应力集中的问题，提升结构的抗疲劳强度，毕竟这类电机在无人机这类有振动的场景下使用，结构的抗振性能直接决定了使用寿命。另外，整个电机的装配流程是按照自动化产线的装配逻辑做的优化，所有零件都有对应的导向结构，自动装配时不需要人工对位就能完成零件的堆叠压装，可以提升批量生产时的装配效率，降低人工成本。

从实际使用的角度来说，这种结构的无刷电机相比同尺寸的有刷电机，没有碳刷磨损的问题，使用寿命可以提升数倍，不需要定期维护更换碳刷，适合用在不方便拆机维护的设备内部，比如内置在汽车零部件里的散热风扇、密封式的医疗设备驱动单元，都可以减少后期的维护成本。同时因为没有碳刷摩擦产生的电火花，也可以用在一些对电磁干扰有要求的场景，不会对设备内部的敏感电子元件造成干扰。整体结构的零件数量很少，除了定子绕组、磁钢、轴承、轴、基座、转子外壳之外没有多余的零件，既可以控制整体重量，也能降低批量生产的物料成本，适配消费电子类产品对成本和重量的严苛要求。
