在中小功率精密传动场景里,这类直径76毫米、减速比15的摆线旋流减速结构,是很多紧凑安装空间下的核心传动选择。不同于常规行星减速的多行星轮均载设计,摆线结构依靠少齿差啮合原理实现大减速比输出,单级就能做到15的传动比,整体轴向长度控制得更紧凑,刚好适配那些径向安装尺寸受限、同时需要一定输出扭矩的设备布局。从实际应用场景看,这类减速结构常被用在小型协作机器人关节、自动化设备的精密转台、小型输送线的驱动端,还有部分医疗检测设备的进给机构里——这些场景往往不允许减速机构占用过大安装空间,同时对传动回差有一定要求,摆线结构的多齿同时啮合特性,刚好能在小体积下实现更高的承载能力,相比同尺寸的行星减速器,抗冲击负载的表现更突出。

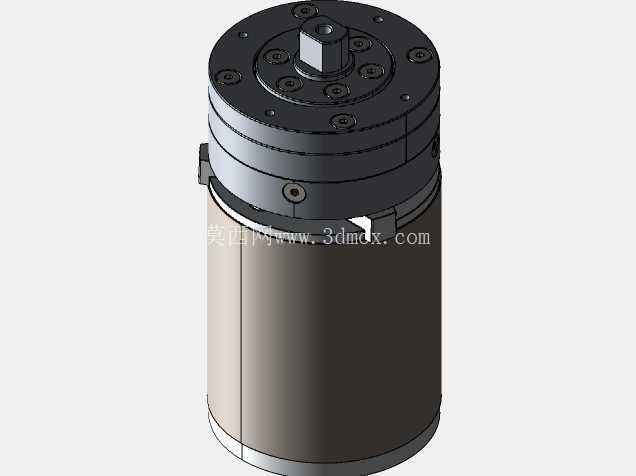

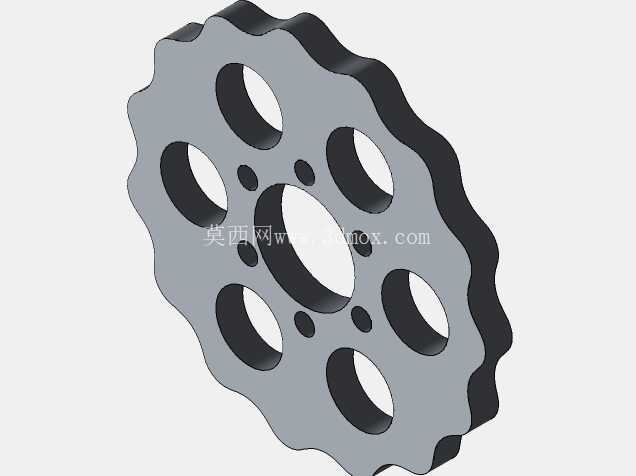

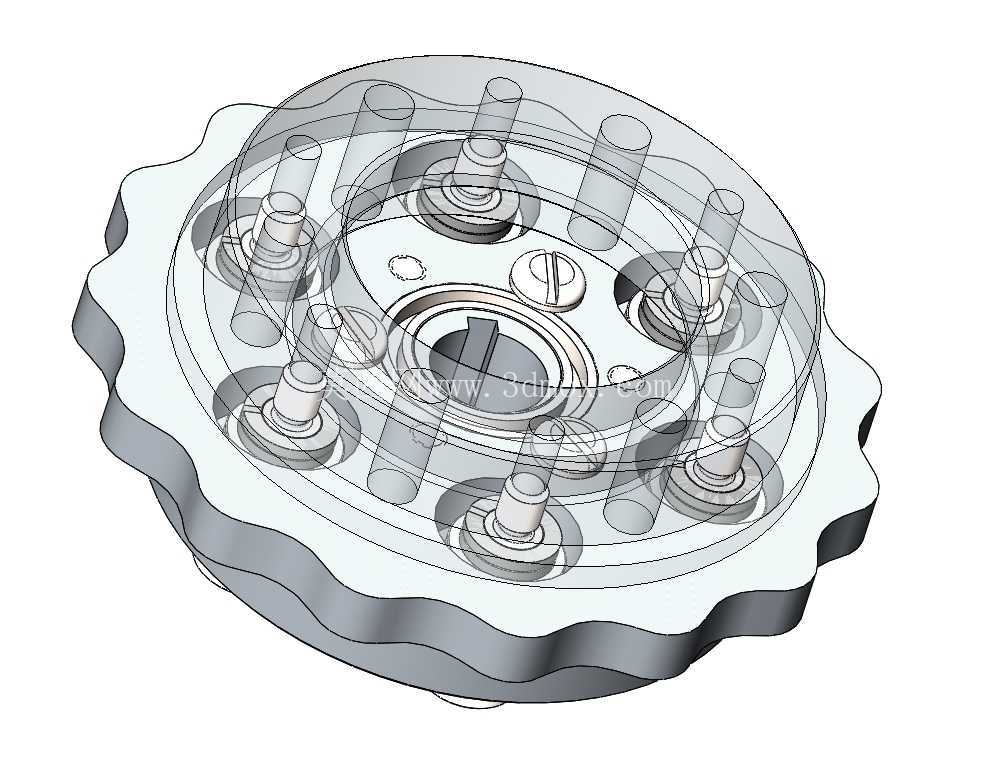

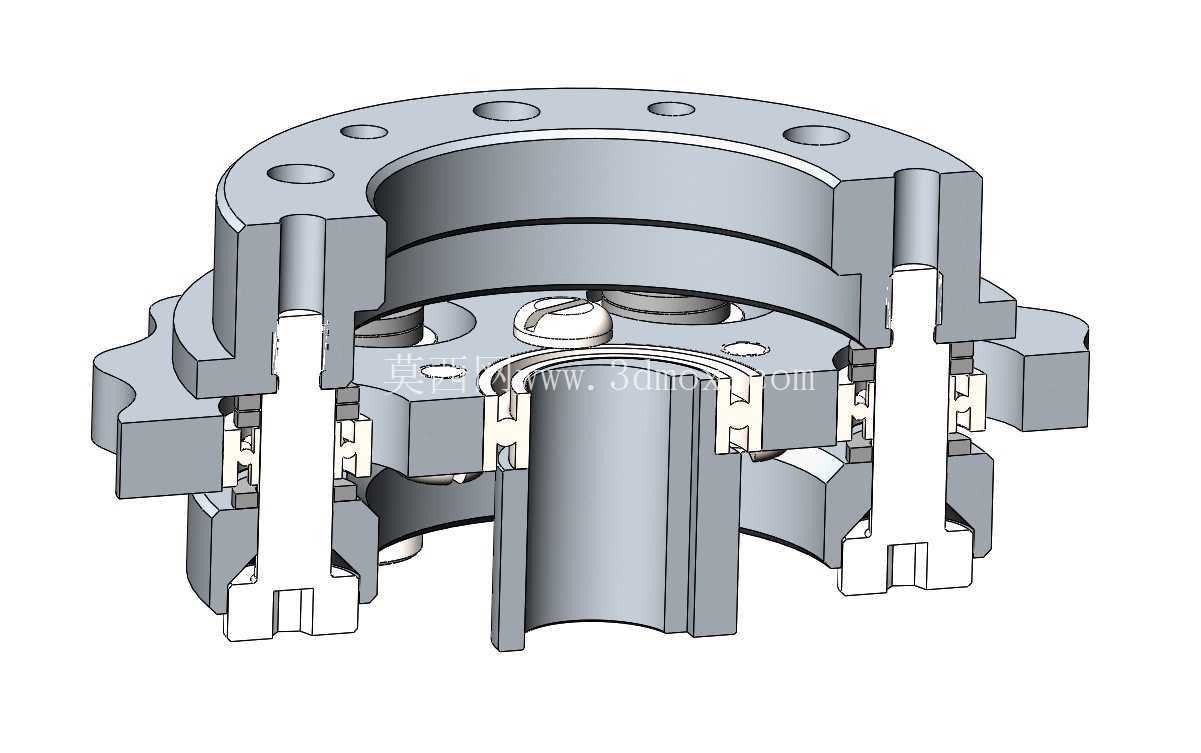

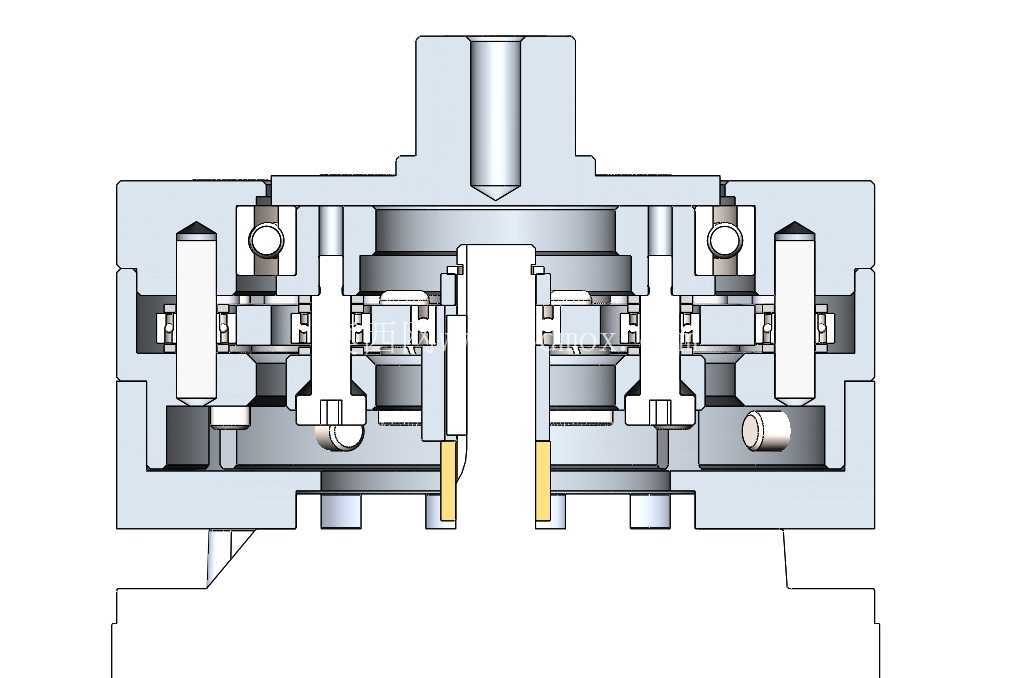

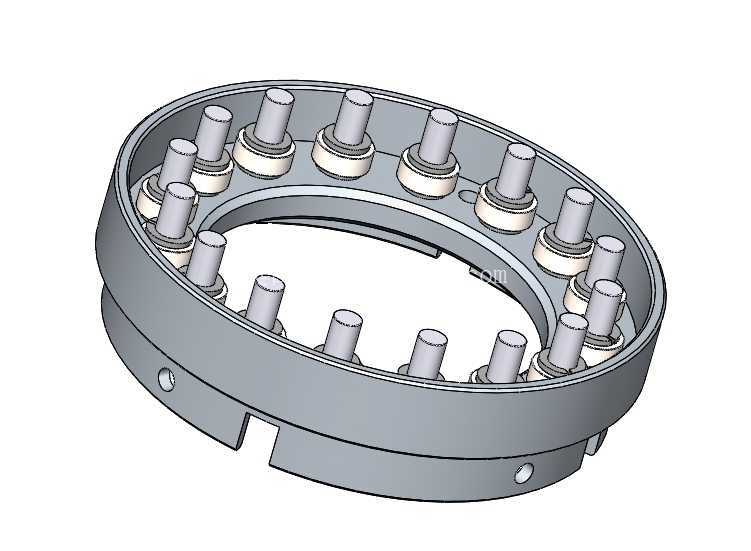

从设计思路上拆解这个结构,首先是安装边界的约束:整机外径锁定76毫米,意味着所有内部啮合件、支撑轴承的外径都要在这个尺寸边界内做排布,输出端采用轴头式输出,顶部的安装法兰做了等分螺栓孔布局,方便和负载端直接对接,输入端则适配常规小型驱动电机的安装止口,不需要额外做转接法兰就能和标准伺服、步进电机直连,减少了传动链上的连接误差来源。内部的摆线轮采用对称双偏心结构设计,抵消高速运转时的偏心振动,转臂轴承的选型特意做了加厚处理,因为摆线传动里转臂轴承是承受交变载荷的核心薄弱点,加厚设计能提升连续运转下的使用寿命,针齿壳部分和外壳做了一体化集成设计,既减少了零件数量,也保证了壳体的刚性,避免大负载下壳体变形影响啮合精度。
实际使用中,这类减速结构的输出扭矩特性很适配中小负载的精密传动:单级15的减速比能把配套电机的转速降到合适的工作区间,同时把输出扭矩放大15倍左右(扣除传动效率损失),传动回差可以控制在很小的范围内,满足频繁正反转的工况需求。安装时需要注意,输入端和电机轴的配合要选合适的公差带,过松会导致传动间隙过大,过紧则会造成装配困难甚至运转时卡滞;输出端和负载连接时,要避免径向力直接作用在输出轴上,超出轴承的承载范围会大幅缩短使用寿命。外壳部分做了密封结构设计,能防止日常工况下的粉尘、少量溅水进入内部啮合区,适配多数工业车间的常规使用环境,不需要额外做防尘防护。

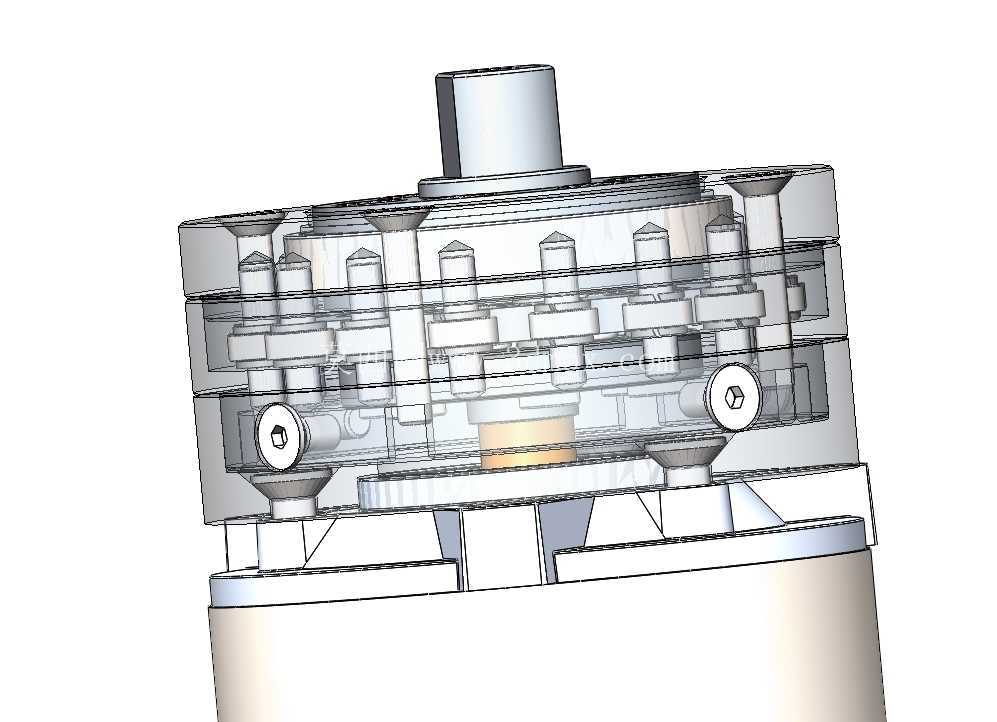

从结构设计的细节看,顶部的端盖采用内六角螺栓等分锁紧,每个螺栓的预紧力需要均匀控制,避免端盖倾斜导致内部轴承偏载;侧面的工艺孔是用于装配时调整针齿销位置,同时也可以作为后期注脂维护的注入口,日常维护时不需要完全拆解整机,就能补充润滑脂,降低后期维护成本。和常规的齿轮减速相比,摆线结构的啮合齿数更多,运转时的噪音更低,在对噪音有要求的室内设备场景里,这个优势会更明显;同时因为没有普通齿轮传动的滑动摩擦磨损问题,长期运转后的精度保持性更好,不需要频繁调整间隙就能维持稳定的传动精度。很多做小型自动化设备的工程师在选型时,会优先考虑这类小直径摆线减速器,就是因为它在同尺寸下的扭矩密度、精度保持性都比传统行星减速更有优势,而且安装接口标准化程度高,替换不同品牌的同规格产品时不需要改动安装位,能缩短设备的设计迭代周期。
- 全部评论(0)
- 模板大小: 7.45 MB
- 售价:5金币
- 下载次数: 79
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 减速机
