参数化钢管紧固连接支架结构设计

在实验室管路排布、小型设备机架搭建、弱电布线施工场景中，EMT导管这类薄壁钢管的快速无焊接固定一直是现场安装的痛点，传统管卡需要额外打孔配合膨胀螺栓固定，对安装基面要求高，遇到多管并行、空间受限的转角位置，往往需要定制异形支架，安装效率低且后期调整难度大。这款参数化的钢管紧固支架，就是针对这类场景开发的快装式连接结构，核心解决薄壁导管对接、管壁挂载无可靠受力点的问题。

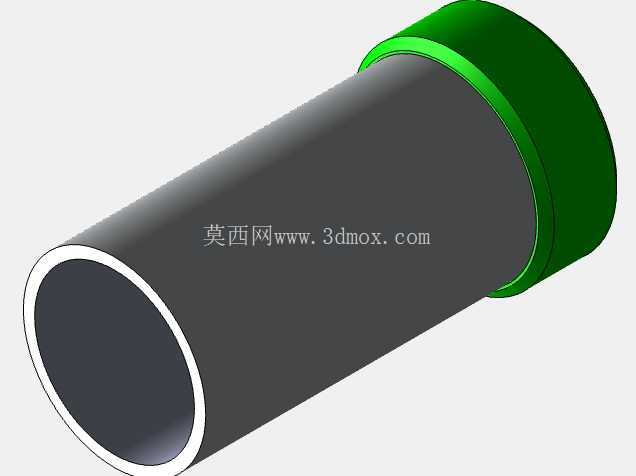

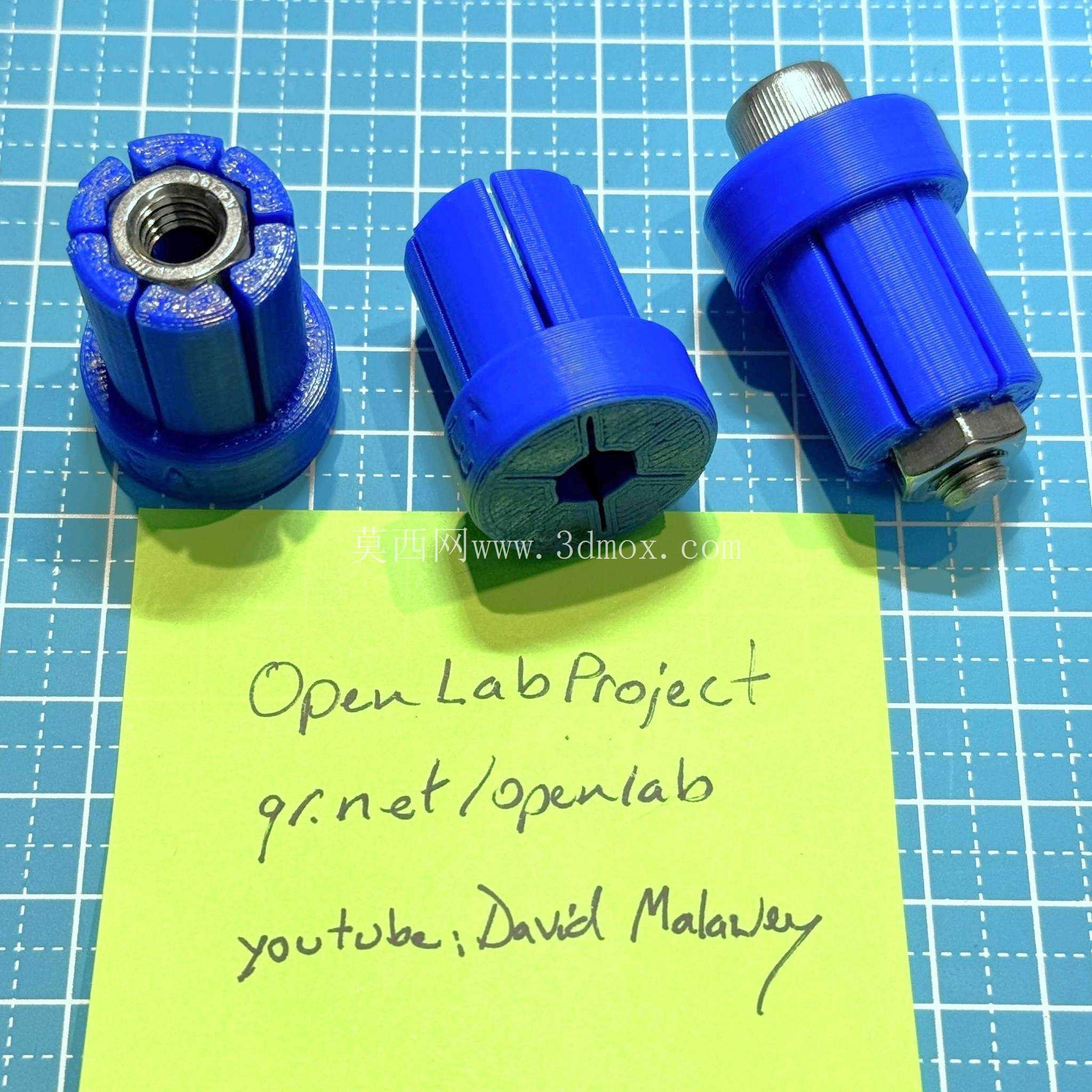

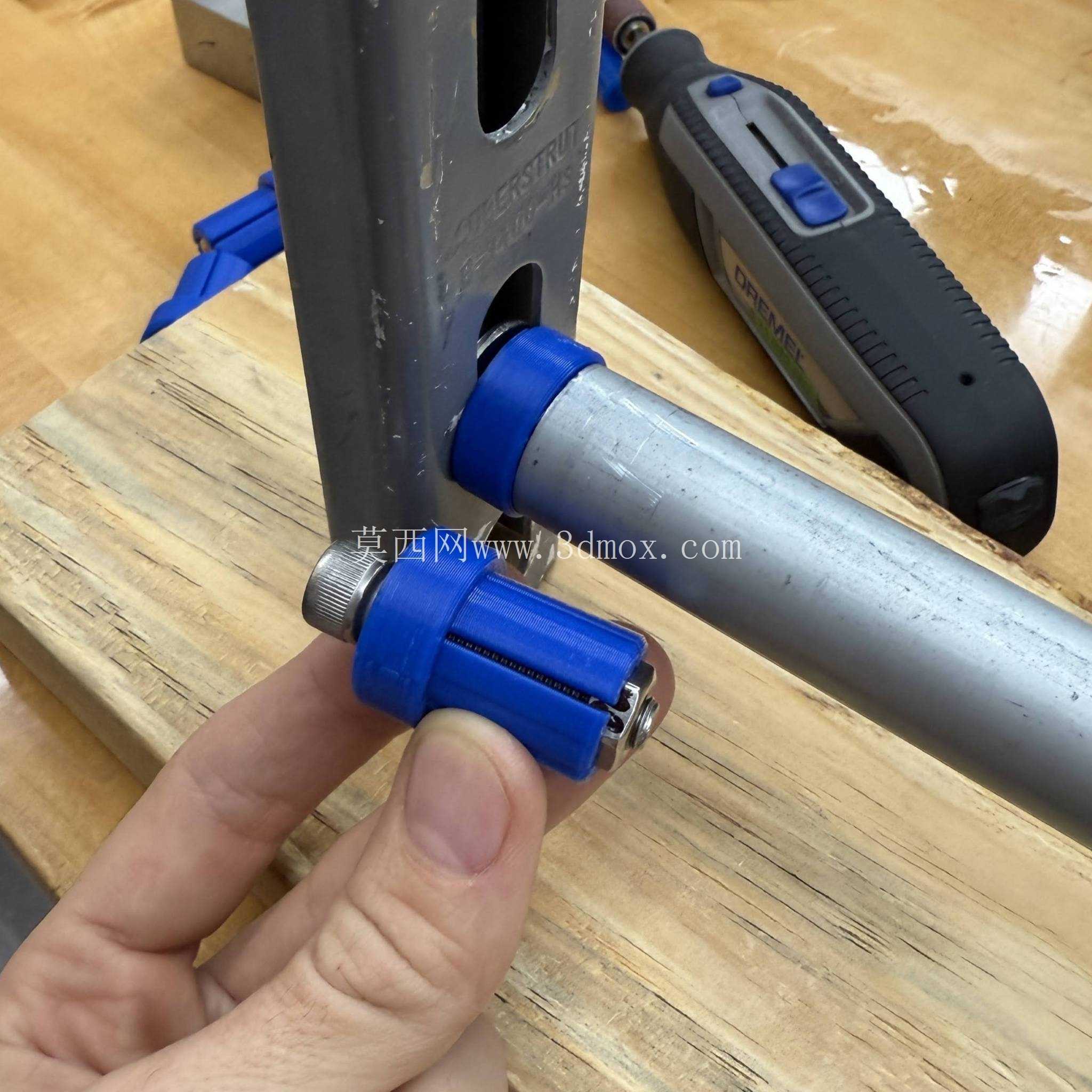

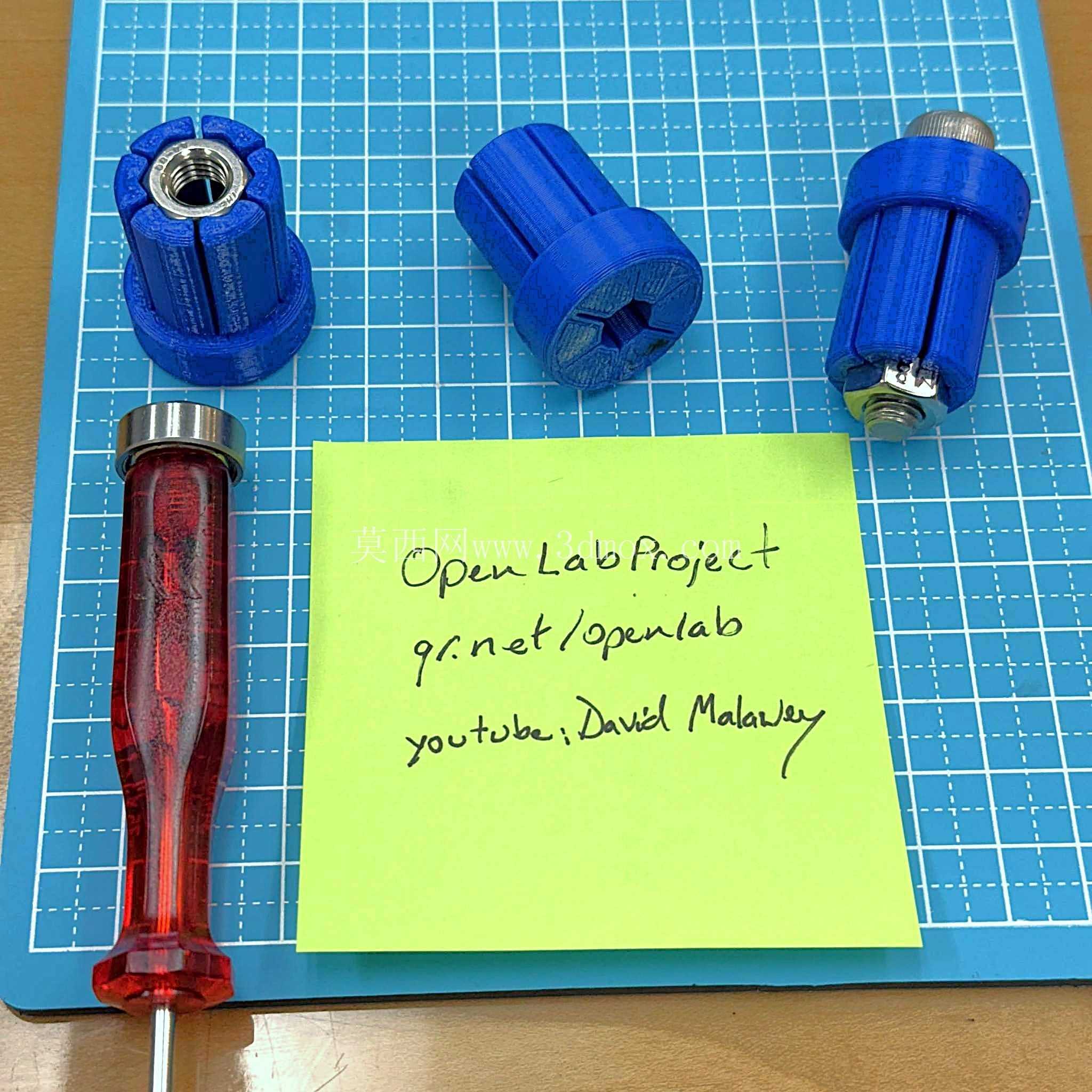

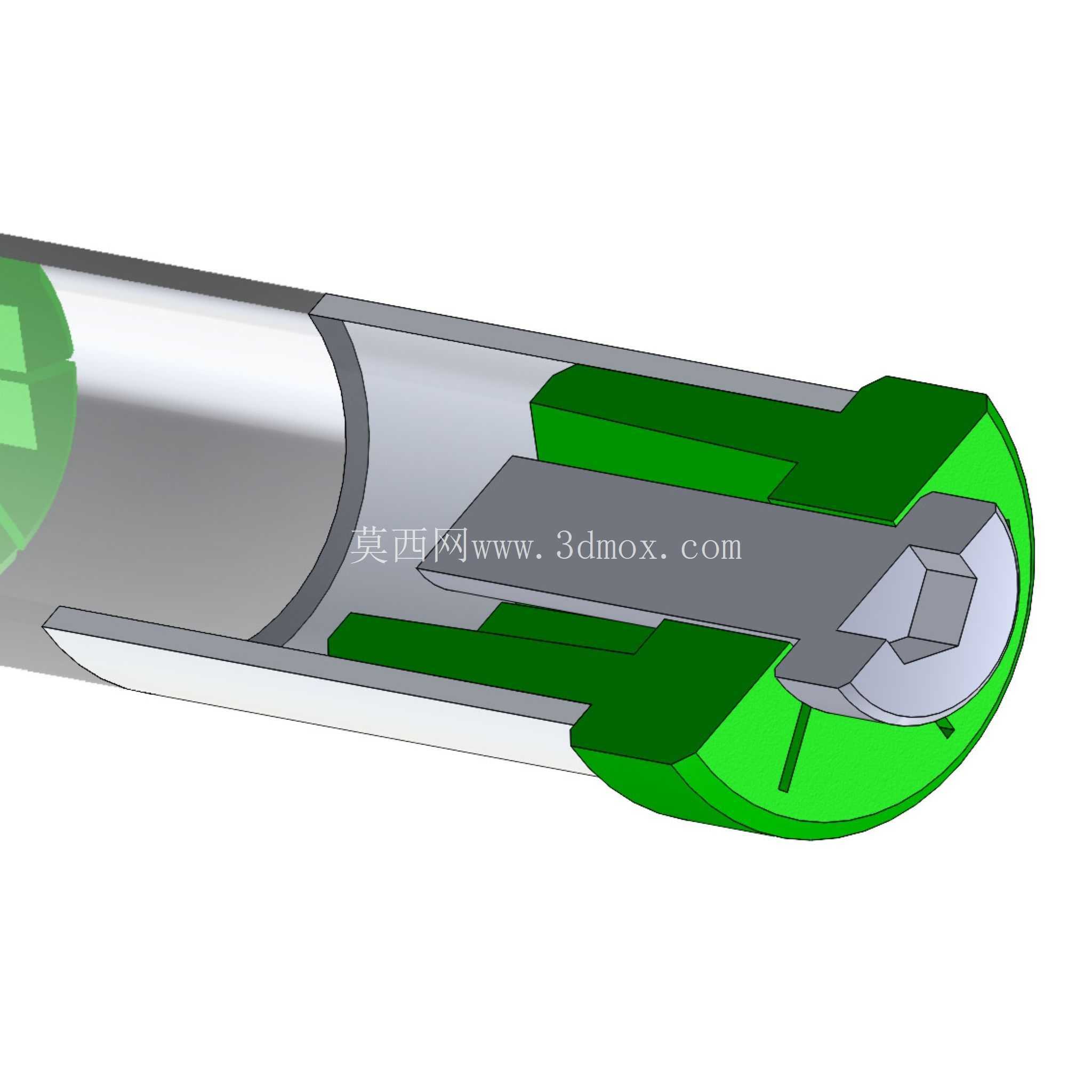

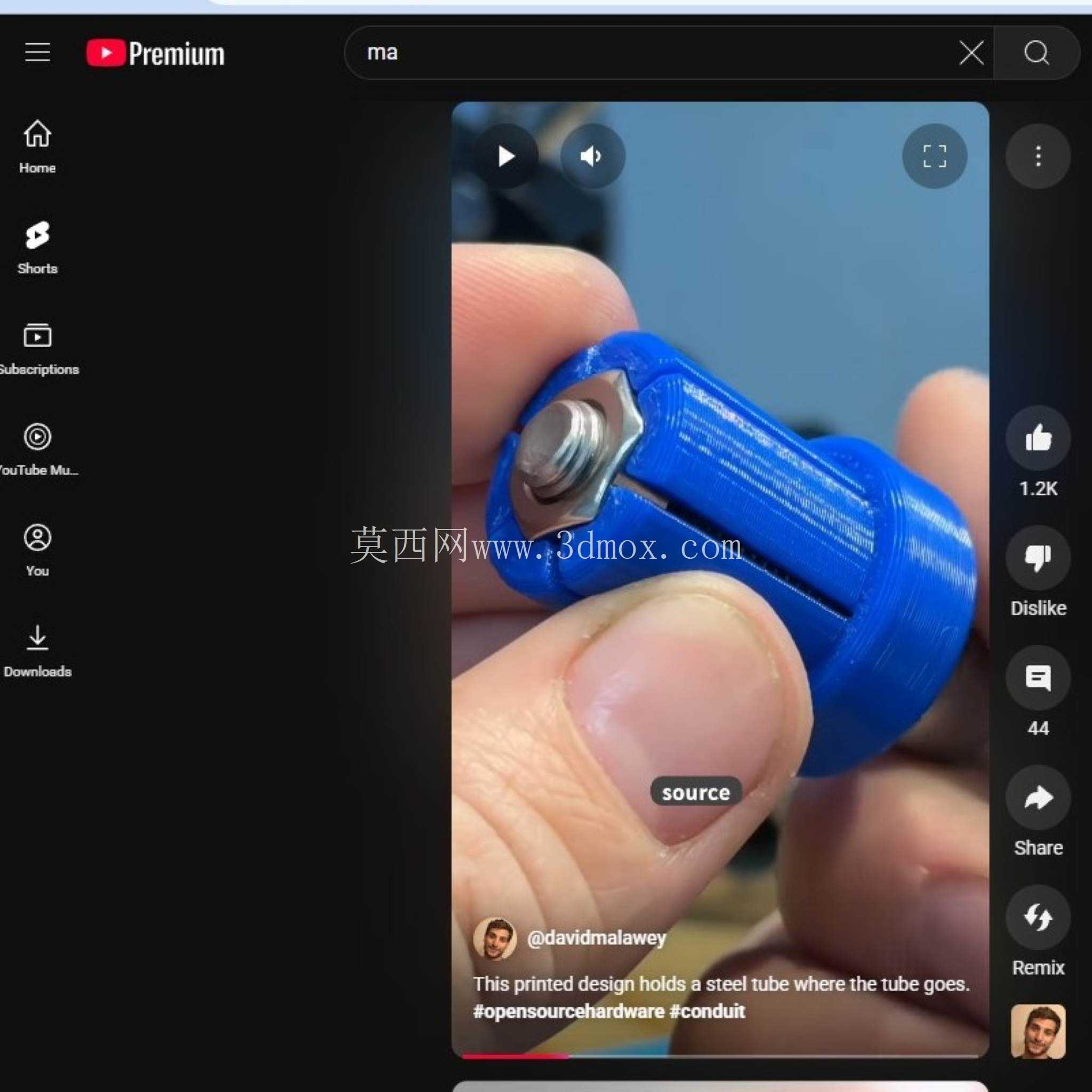

从结构功能来看，整套组件分为胀紧内芯、锁紧螺母、隔垫三个核心部分，安装时不需要在导管壁上打孔，也不需要额外焊接连接耳，先将配套的金属螺母嵌装入塑料胀紧部件的预置卡槽内，再把带螺母的胀紧端穿过需要挂载的功能件垫板，整体插入导管管口，随后将组件的胀套部分完全推入导管内孔，最后从外侧拧入配套的紧固件，随着螺钉旋入，胀套内的楔形结构会沿径向撑开，牢牢贴紧导管内壁，依靠胀套外壁的防滑筋条与管壁的静摩擦力实现轴向锁紧，同时端面的法兰边会压住挂载件与导管端面，形成轴向与径向的双重定位。

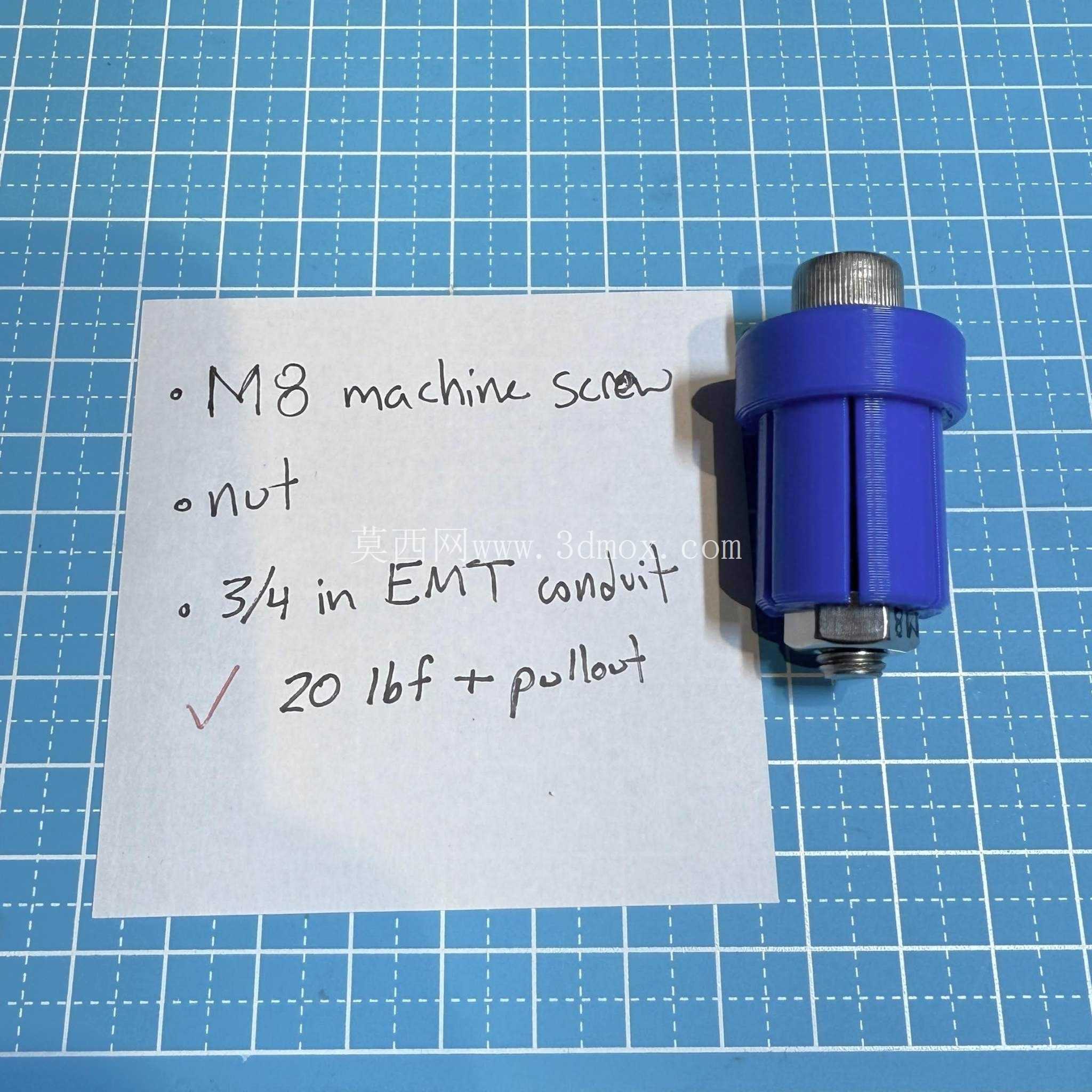

设计层面采用全参数化建模逻辑，所有关键尺寸都可以根据实际使用的管材外径、壁厚、配套紧固件规格做快速调整，不需要重新绘制整体结构，只需要修改对应参数就能生成适配不同尺寸管材的支架版本，默认适配3/4英寸标准钢制EMT导管，配套使用M8×30mm规格的机螺钉与标准六角螺母。结构设计时特意在胀套外壁做了纵向开槽，既保证胀紧过程中有足够的形变余量，又能让胀开后的筋条均匀贴合管壁，避免局部应力集中导致薄壁导管变形。材质选型上，ABS塑料打印件的综合强度表现最优，沿正向字体摆放打印时层间受力方向与胀紧受力方向垂直，能最大化发挥材料的抗剪切性能。

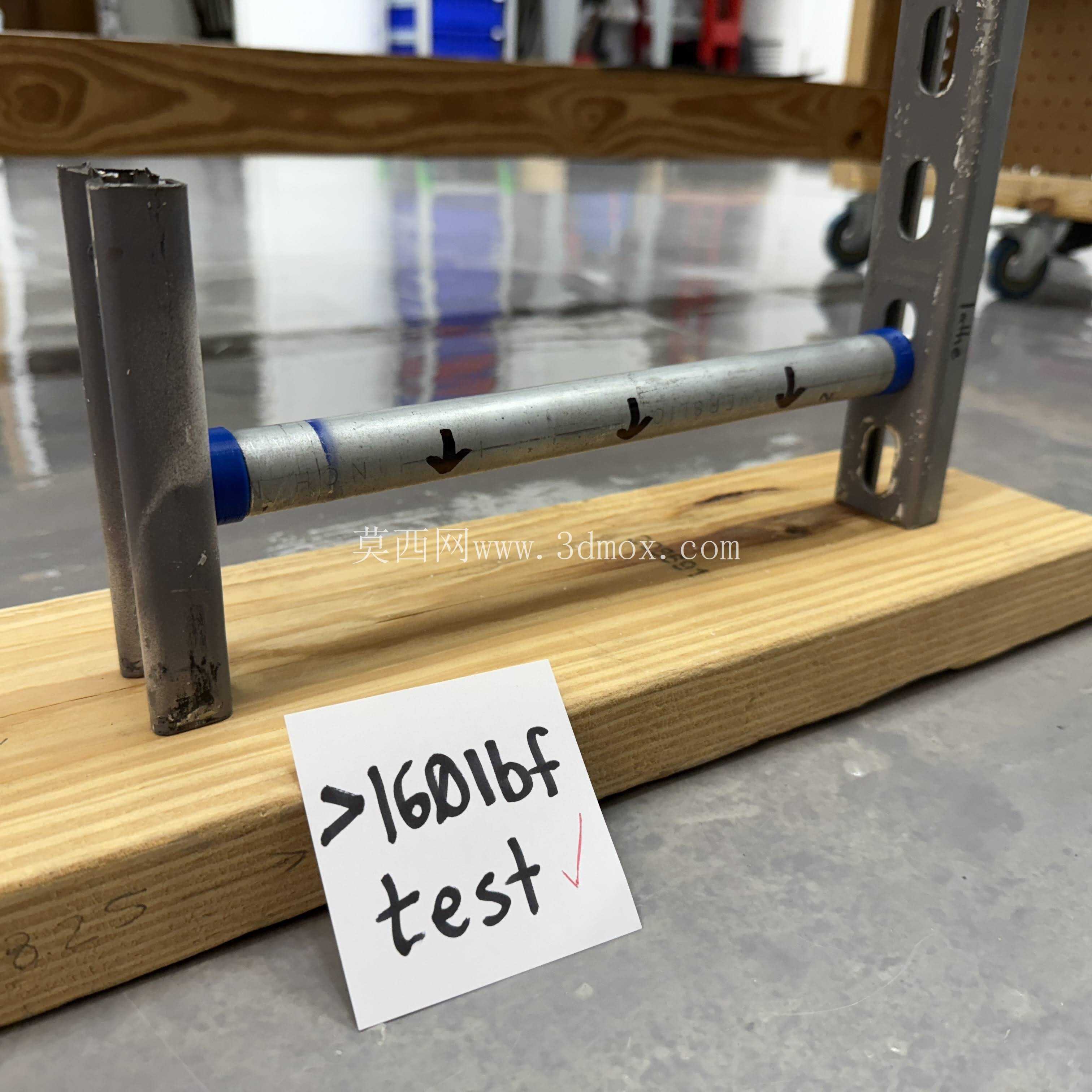

实际力学测试数据显示，单组支架在单支撑安装状态下，可承受20磅以上的轴向拉拔力不会出现滑移；如果在同一挂载点的导管两端对称安装两组支架形成双支撑结构，整体可承受150磅以上的剪切载荷，完全满足实验室小型仪器挂载、弱电线路分线盒固定、轻型传感器安装的载荷要求。安装前需要注意彻底清理导管切口处的毛刺与飞边，避免毛刺割伤胀套表面影响锁紧摩擦力，同时要保证胀套推入深度足够，让整个胀紧段完全处于导管内部，避免局部胀接导致管口变形。

安装边界方面，支架的法兰端面外径比适配导管外径大6mm，预留了足够的压紧面，挂载件的安装孔直径需要比螺钉外径大1mm左右，方便安装时调整位置，胀套完全撑开后的最大外径比导管内径大0.3mm，保证过盈配合的锁紧力足够，同时不会因为过盈量过大导致安装困难。整个结构没有复杂的异形曲面，不需要支撑结构就能完成3D打印制作，打印完成后只需要清理开槽处的少量支撑残留就能直接组装使用，非常适合现场快速制作适配不同安装需求的定制支架，也可以基于这个核心结构拓展出管对管对接、管对板连接、多角度转角固定等衍生结构，覆盖更多管路安装场景。
