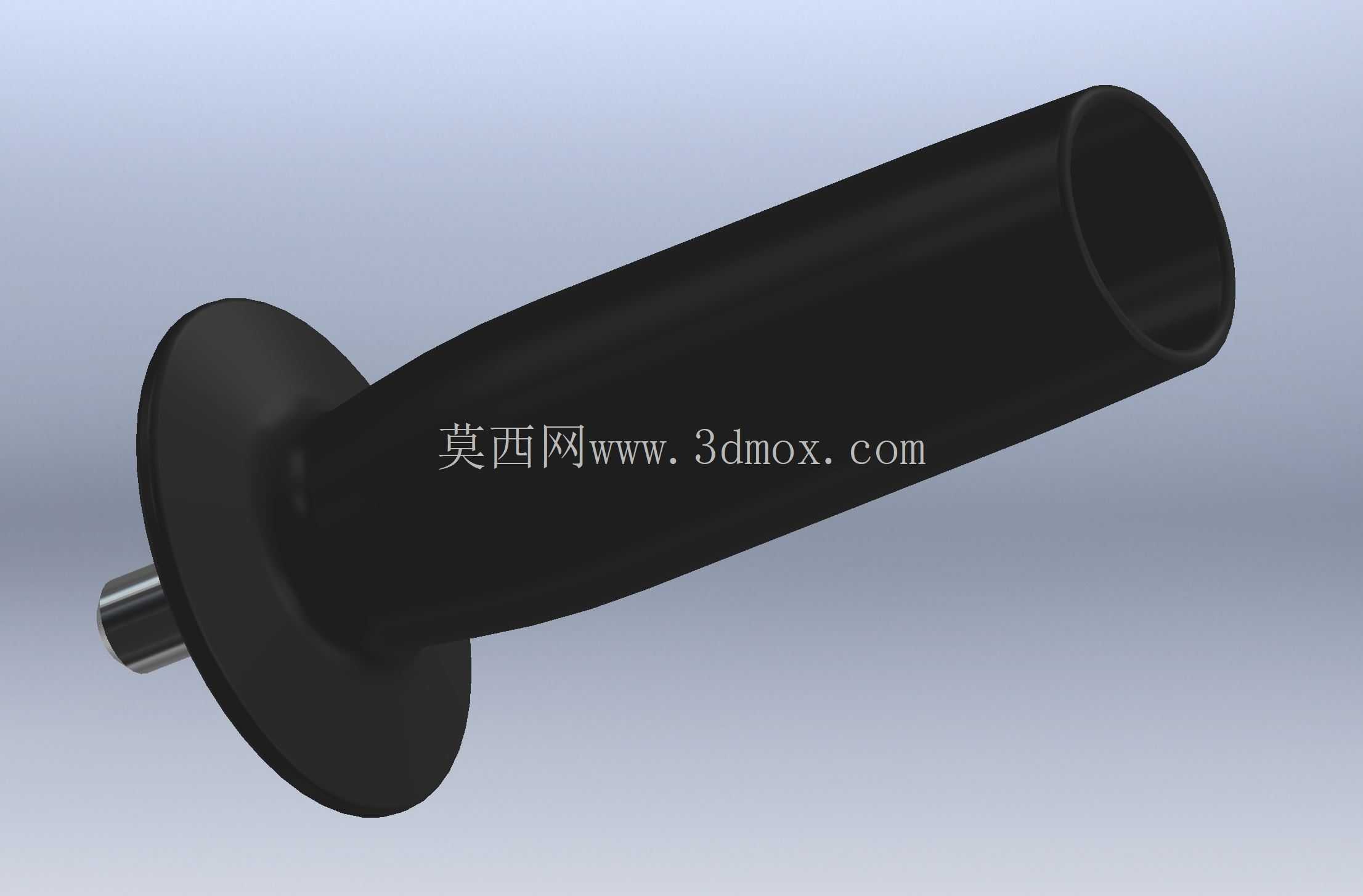

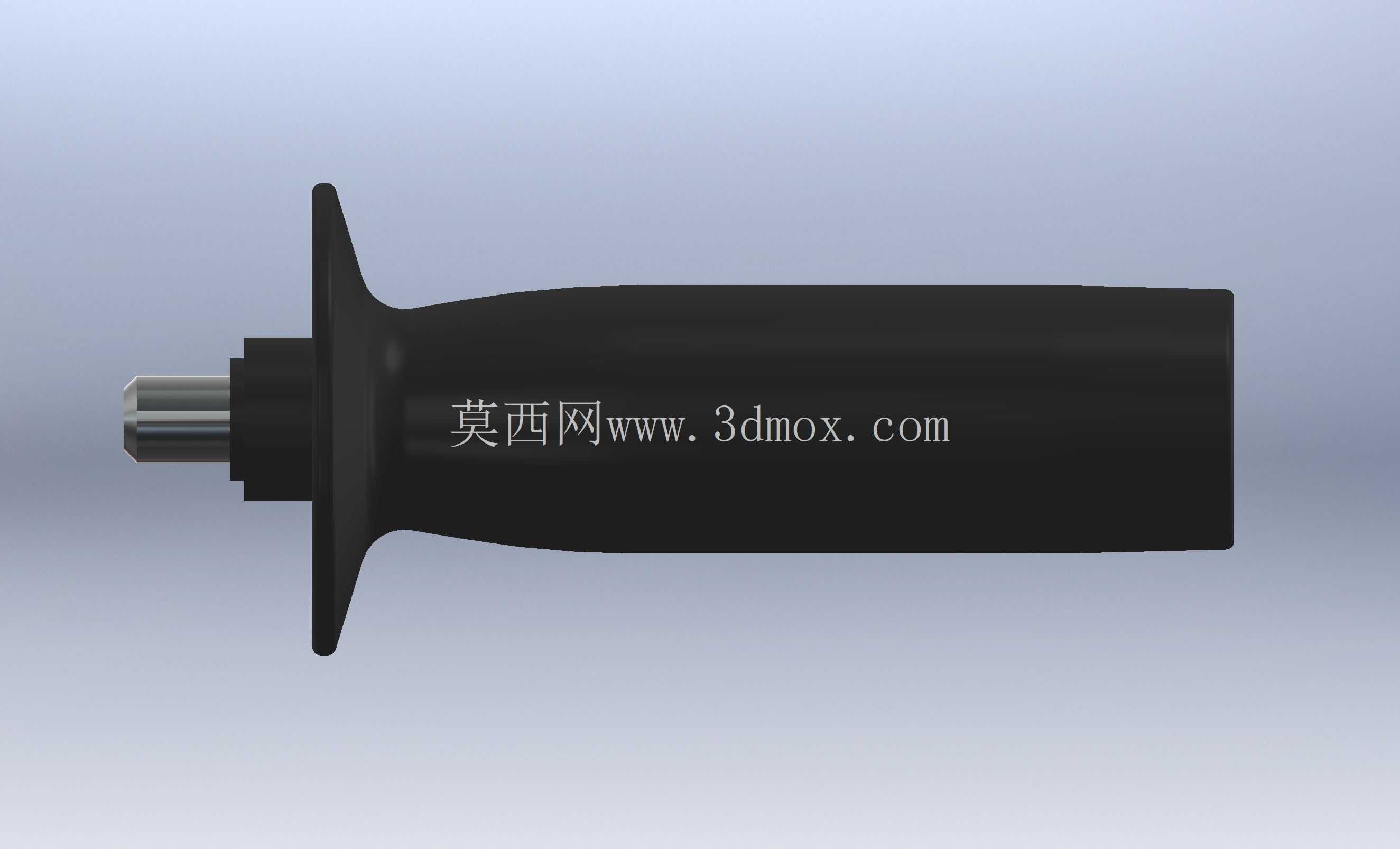

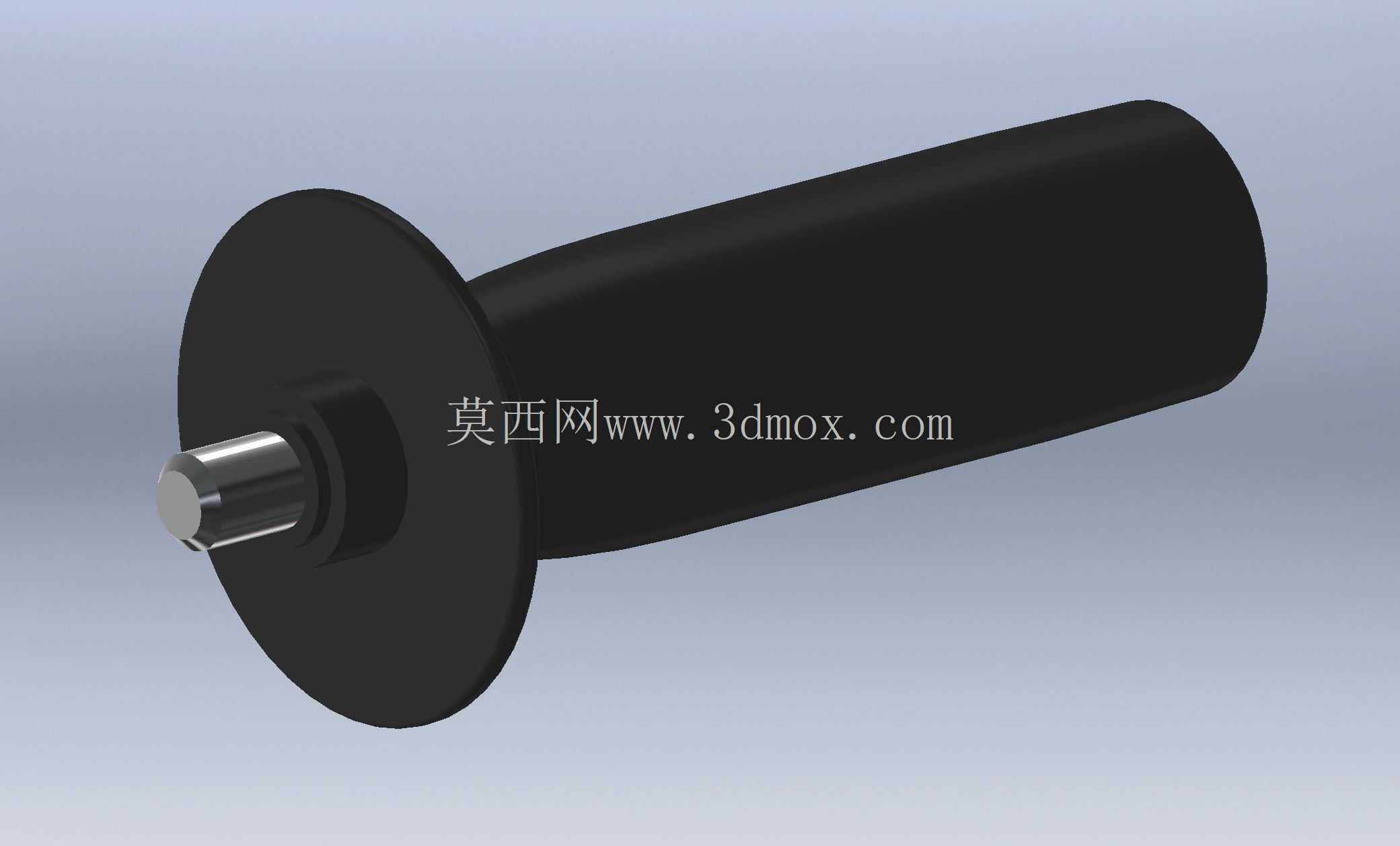

M10螺纹连接式黑色绝缘操作手柄结构

　　从结构设计来看，握持段采用了符合人体工学的微锥圆柱造型，表面做哑光防滑处理，没有多余的棱角或者凸起，长时间握持施力时不会硌手，也不容易在表面残留污渍，适合车间、实验室等多场景的使用需求；前端的M10外螺纹段做了端部倒角处理，装配时能够快速对准对应的内螺纹孔，不需要反复调整对位，螺纹段与握持主体之间设置了过渡轴颈，既能够保证螺纹连接的强度，也能避免螺纹根部应力集中导致的断裂问题，在频繁施力操作的工况下，能有效提升部件的使用寿命。在各类手动工装、检测治具、小型实验设备以及轻工机械的操作端，这类带M10外螺纹安装端的操作手柄是十分常见的操作执行部件，区别于常规的直杆式握把，这款手柄在握持段根部设置了直径31mm的圆形挡边，能在操作人员施力旋转或者推拉操作时，避免手部从握持段滑脱，同时也能在部分需要限位的安装场景下，作为轴向定位的贴合面使用，不需要额外加装轴用挡圈或者限位衬套，减少装配环节的零件数量。

　　实际选型应用时，需要注意安装边界的匹配：手柄整体的握持段长度适配成年人手掌的握持范围，根部31mm直径的挡边需要预留对应的避让空间，避免安装后挡边与设备面板或者其他结构件发生干涉，M10螺纹的旋合长度需要根据安装板的厚度进行匹配，保证螺纹连接有足够的啮合深度，在承受较大的扭转力或者轴向拉力时不会出现滑牙、脱落的问题。这类手柄常被用在工装夹具的锁紧端、检测设备的调节旋钮延伸端、小型输送线的张紧调节端、实验装置的操作杆位置，相比金属材质的手柄，这款黑色主体的手柄具备更好的绝缘性能，在涉及低压电气操作的场景下，能够降低操作人员误触带电部件的风险，同时非金属材质的握持段导热性更低，在低温或者高温环境下操作时，不会出现握持触感过凉或者过热的问题，提升操作的舒适度。

　　设计建模过程中，需要重点关注几个结构的公差匹配：螺纹段的精度需要满足普通内螺纹的装配要求，过渡轴颈与挡边的同轴度需要控制在合理范围内，避免安装后手柄出现偏斜，导致施力时受力不均；握持段的外表面做了连续的曲面过渡，没有尖锐的分型线或者合模缝，建模时需要保证曲面的连续性，避免后续加工或者开模时出现表面缺陷；挡边的端面做了微小的倒角处理，既能够去除加工毛刺，也能在安装贴合时避免端面刮伤安装面板的表面。

　　从受力角度分析，这类手柄在日常使用中主要承受扭转力矩和少量的轴向拉力，因此在结构设计时，螺纹根部的过渡圆角做了加大处理，分散应力集中点，握持段的壁厚也经过核算，能够承受常规操作下的施力强度，不会出现握持段断裂或者变形的问题；挡边的厚度也经过匹配，在手部推压操作时，挡边能够承受对应的轴向力，不会出现根部开裂的情况。在不同的应用场景下，这类手柄还可以根据实际需求调整握持段的长度或者挡边的直径，比如在需要更大施力扭矩的场景下，可以适当加长握持段的长度，利用杠杆原理降低操作时需要施加的力；在安装空间受限的场景下，可以适当缩小挡边的直径，减少安装所需的预留空间，不过核心的M10螺纹连接尺寸保持通用标准，能够和市面上常规的M10内螺纹安装位直接适配，不需要额外做转接结构，降低设备改装或者维护时的配件替换成本。
