欠驱动扭矩限制式单摆实验机构

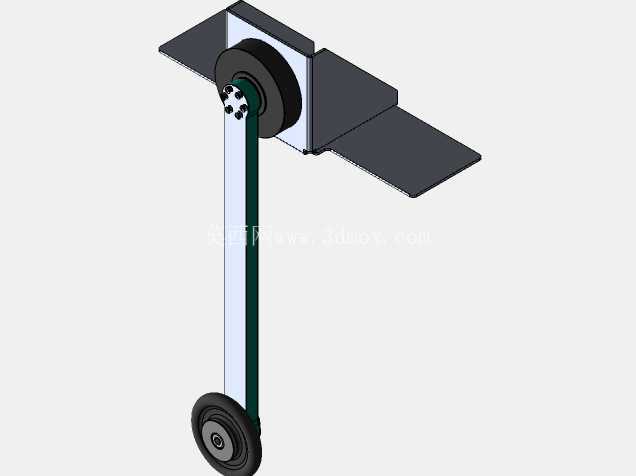

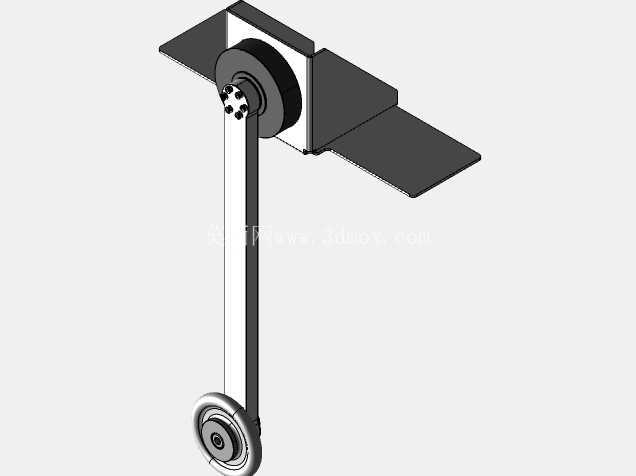

　　这套单摆机构主要面向欠驱动控制算法验证、机器人关节驱动性能测试场景搭建使用，常见于高校机器人实验室、自动化控制科研平台的原理验证环节，可复现欠驱动系统的非线性动态响应过程，为控制算法迭代提供实体测试载体，避免纯仿真环境下的参数偏差问题。从结构功能来看，机构核心采用准直驱的动力传递路径，动力输出端直接衔接摆杆铰接转轴，省去了多级减速带来的传动间隙与回程误差，能够精准反馈摆杆摆动过程中的实时扭矩、角度变化数据，配套的扭矩限制结构可在摆杆摆动幅度超出安全阈值时自动切断动力传递，避免驱动端堵转过载损坏，适配小型高动态伺服驱动单元的性能测试需求。

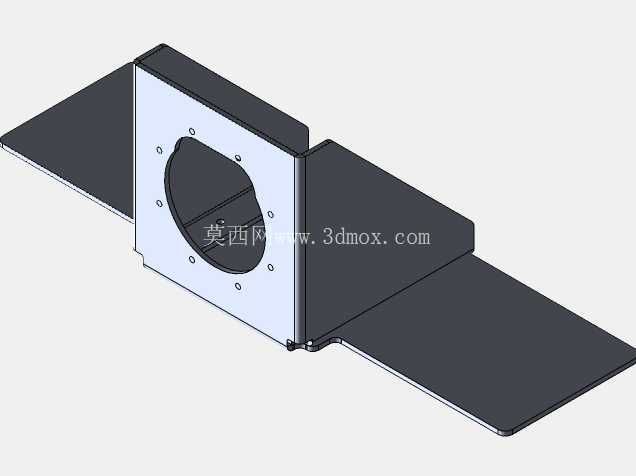

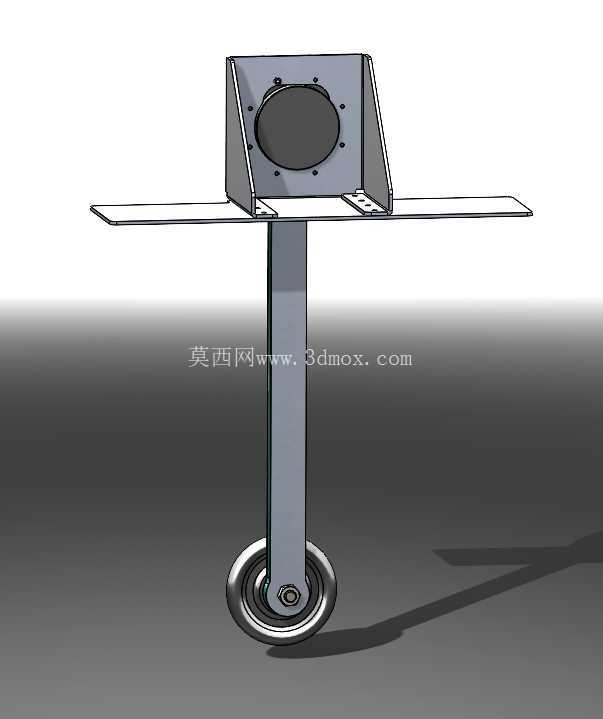

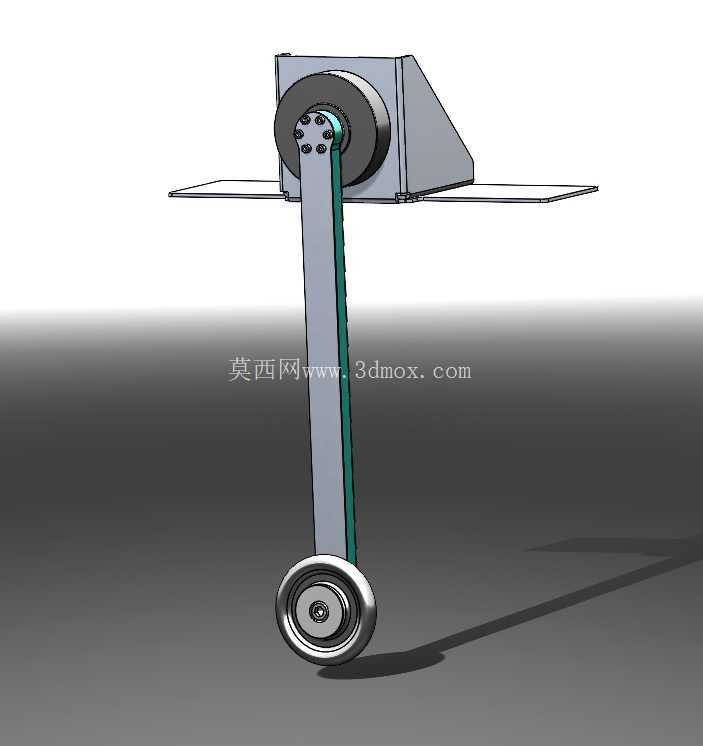

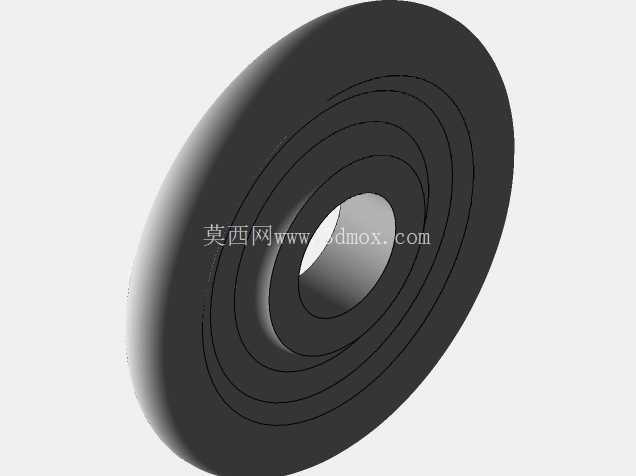

　　设计阶段优先考虑了安装调试的便捷性，背部的安装基板预留了标准孔位，可直接固定在光学实验平台或者立式安装支架上，两侧延伸的翼状支撑板并非冗余结构，一方面可作为机构的静态配重平衡块，降低摆杆高速摆动时的整体机构震动，另一方面可预留传感器安装位，方便加装光电编码器、视觉捕捉标识点，无需额外设计转接支架。摆杆采用长直杆等截面设计，下端的配重轮可根据实验需求更换不同质量规格，调整整个摆体的转动惯量参数，铰接位置的轴承采用深沟球轴承支撑，径向游隙控制在极小范围内，避免摆动过程中出现径向窜动影响测试数据精度。

　　安装边界方面，整套机构的横向安装尺寸由两侧翼板决定，固定时需保证安装基板的平面度公差在0.1mm以内，避免安装面倾斜带来的重力分力干扰实验结果，摆杆的摆动行程范围内不能有其他遮挡构件，预留足够的摆动安全空间，防止摆杆运动过程中发生碰撞。驱动部分的走线从安装基板背部的走线槽引出，避免线缆随摆杆运动时产生拖拽力，影响摆动过程的力矩测量准确性。整套结构没有冗余的复杂传动构件，所有受力部件均做了轻量化处理，在保证结构刚性的前提下尽可能降低运动部件的自重，减少非必要的惯性干扰，铰接处的限位结构可根据实验需求调整机械硬限位位置，限制摆杆的最大摆动角度，配合驱动端的软限位实现双重安全保护。

　　在实际使用场景中，这套机构既可以作为经典控制理论的教学演示装置，直观展示单摆的周期运动、混沌响应特性，也可以作为欠驱动机器人控制算法的实物验证平台，测试摆动平衡、起摆控制等算法的实际运行效果，相比纯仿真测试更贴近实际工程应用中的摩擦、间隙等非线性因素，得到的测试数据更具参考价值。结构设计上充分考虑了不同实验场景的适配性，摆杆长度可通过更换不同规格的连接杆件快速调整，下端配重轮的安装孔位采用标准接口，可快速更换不同质量、不同转动惯量的配重组件，无需重新加工整套摆杆结构，大幅降低实验调整的时间成本。安装基板上的所有安装孔均采用标准孔距设计，可兼容市面上主流的光学平台、工业铝型材支架的安装规格，不需要单独定制转接板，搭建实验平台时可快速完成固定安装。
