游戏机enrouleur调节执行组件结构设计

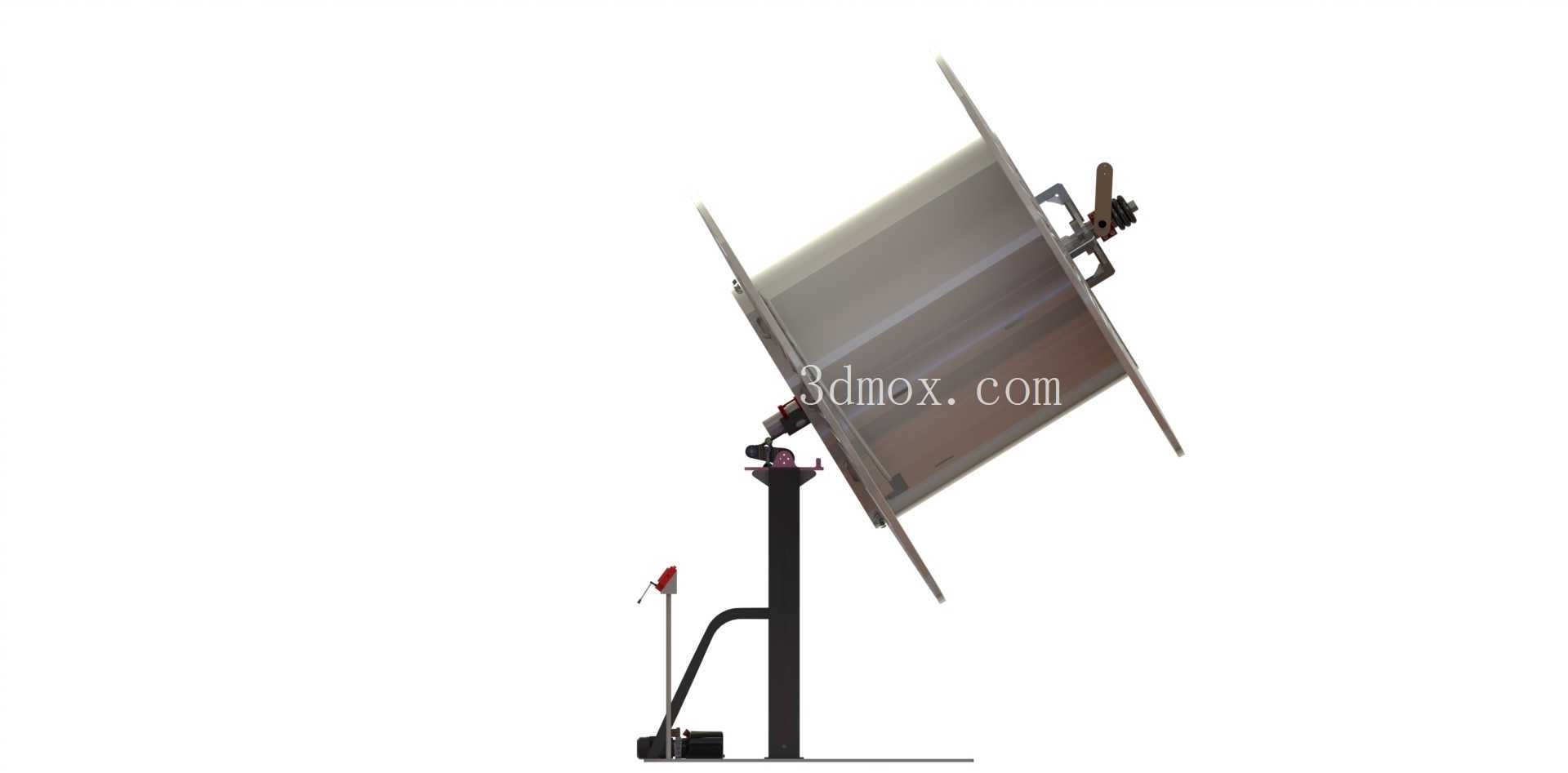

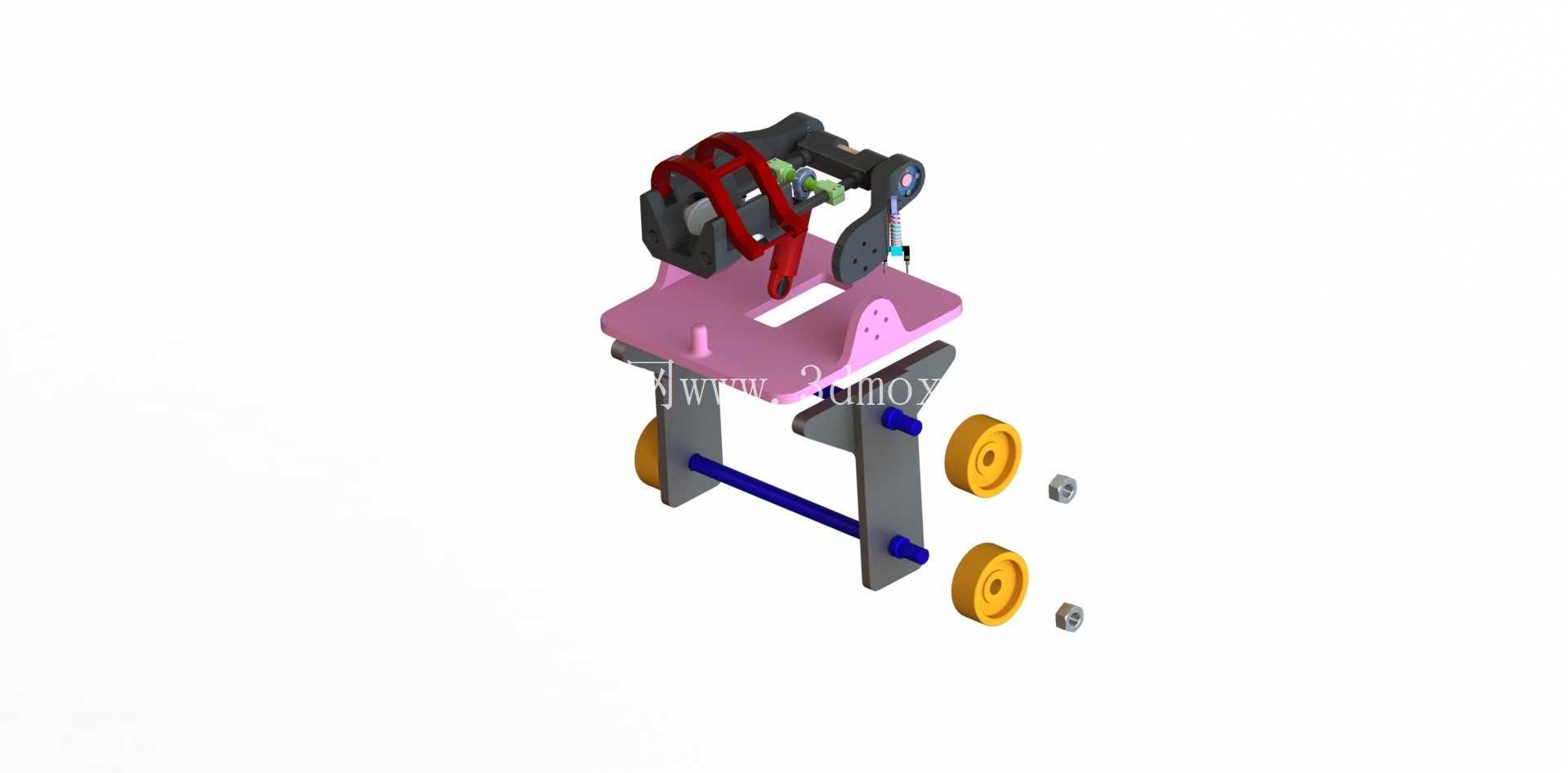

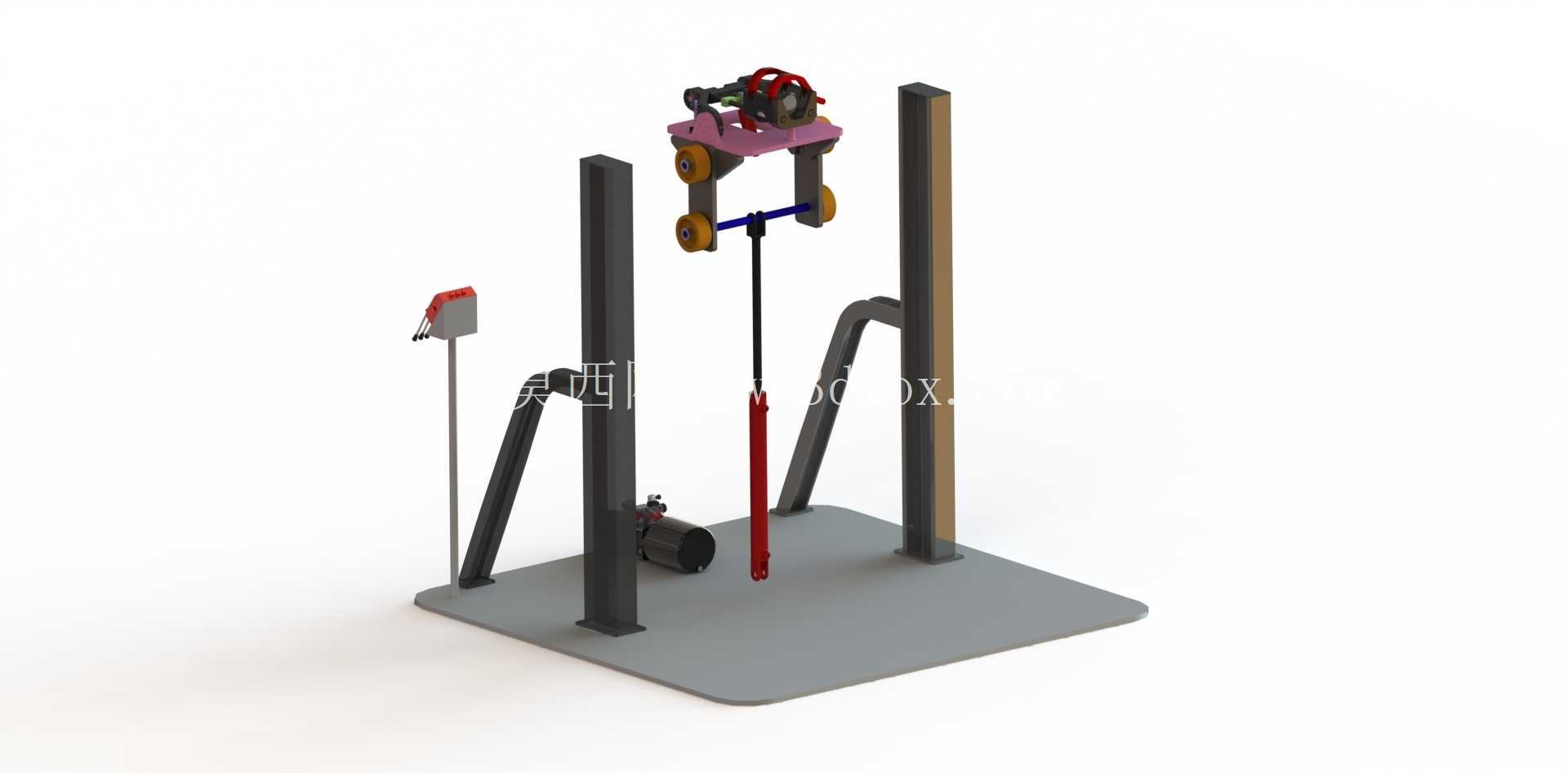

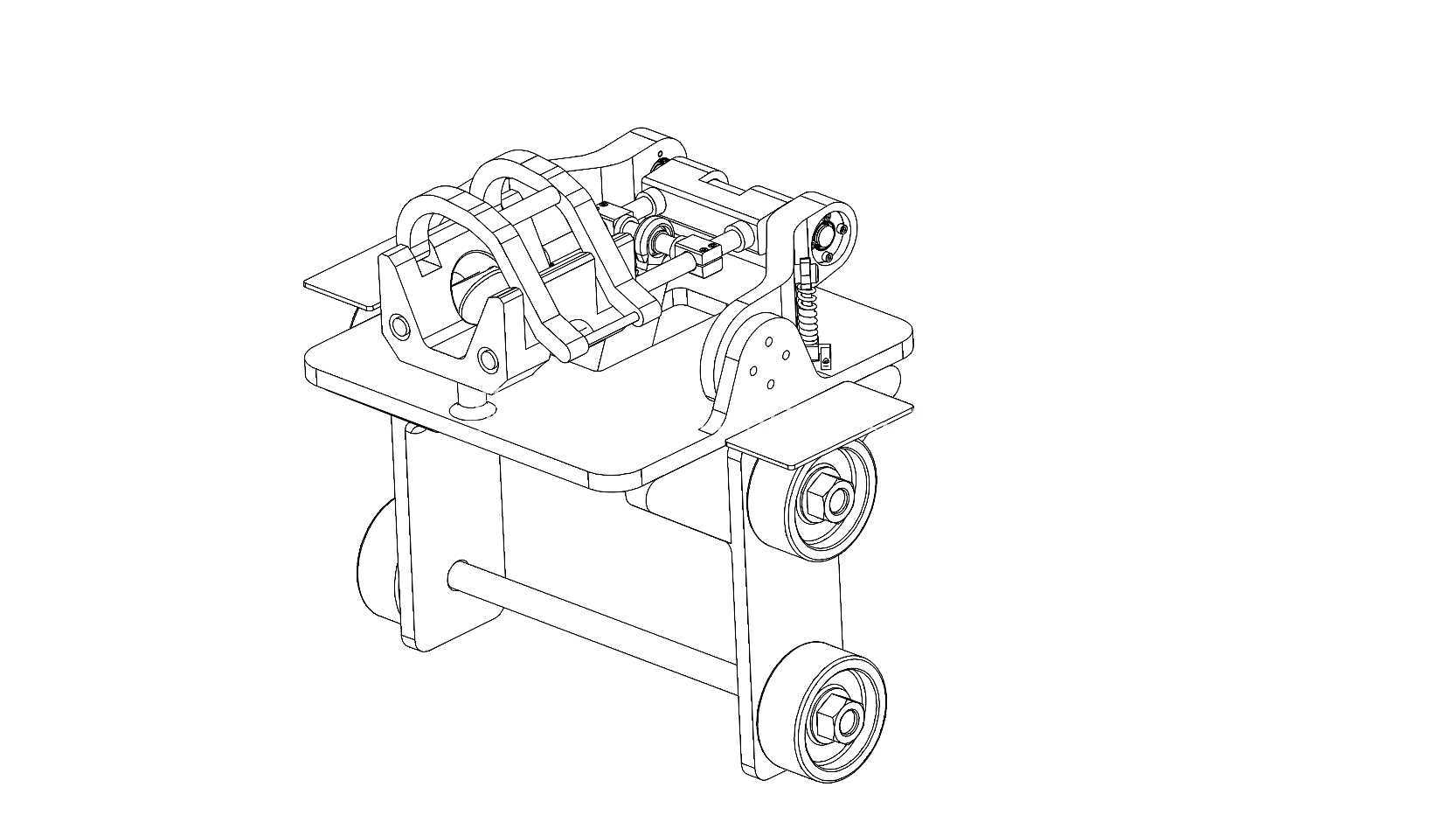

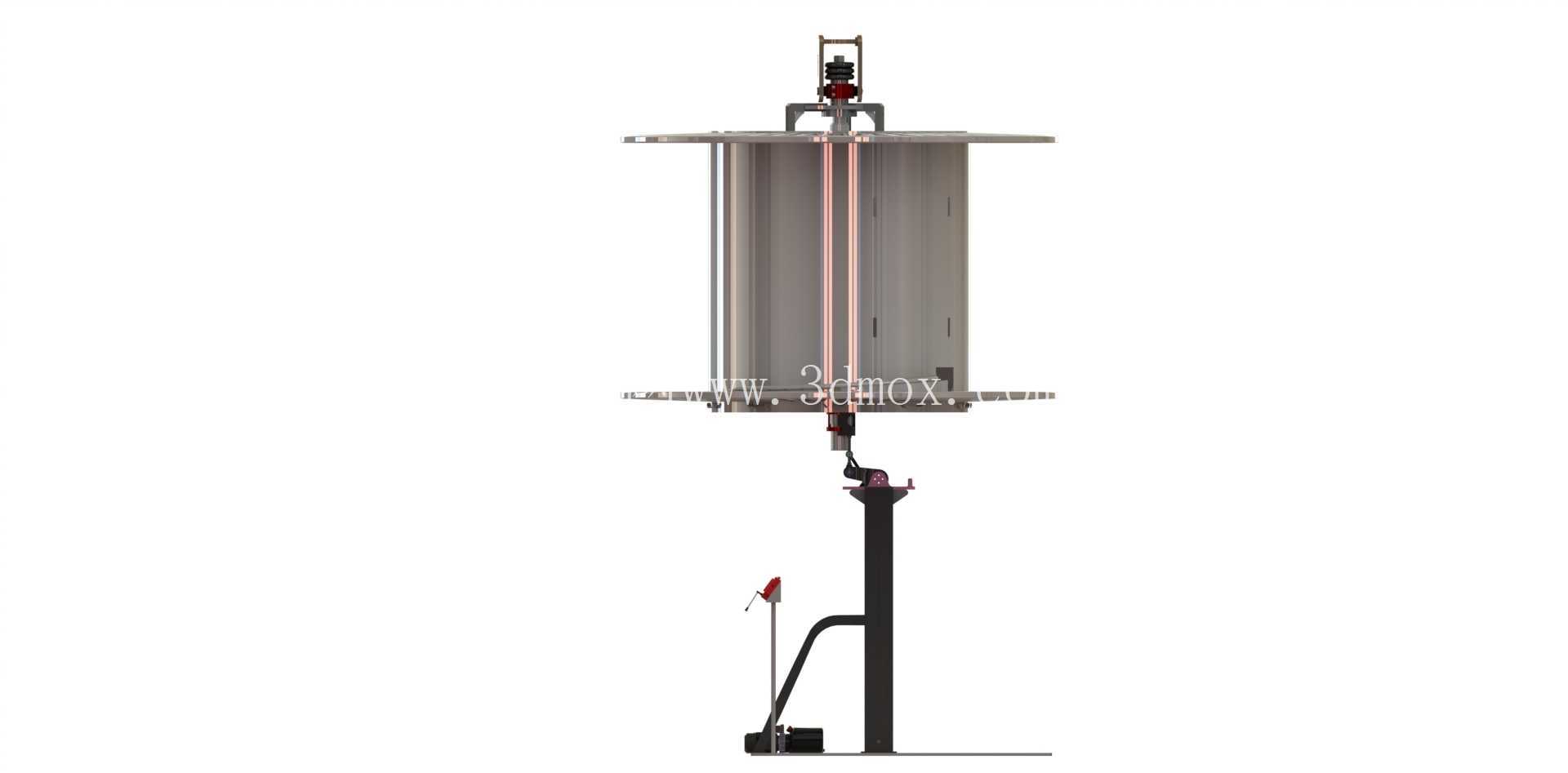

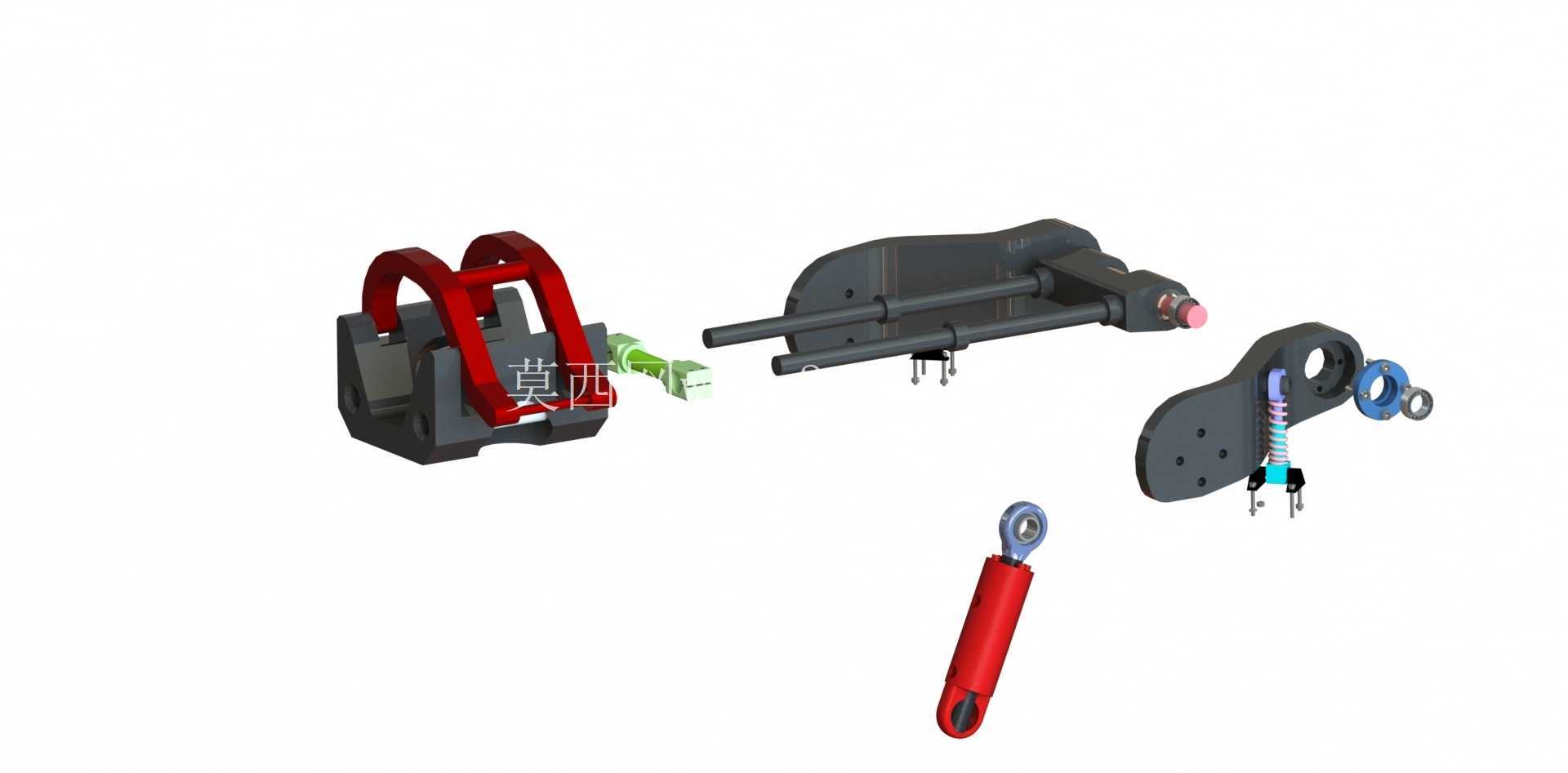

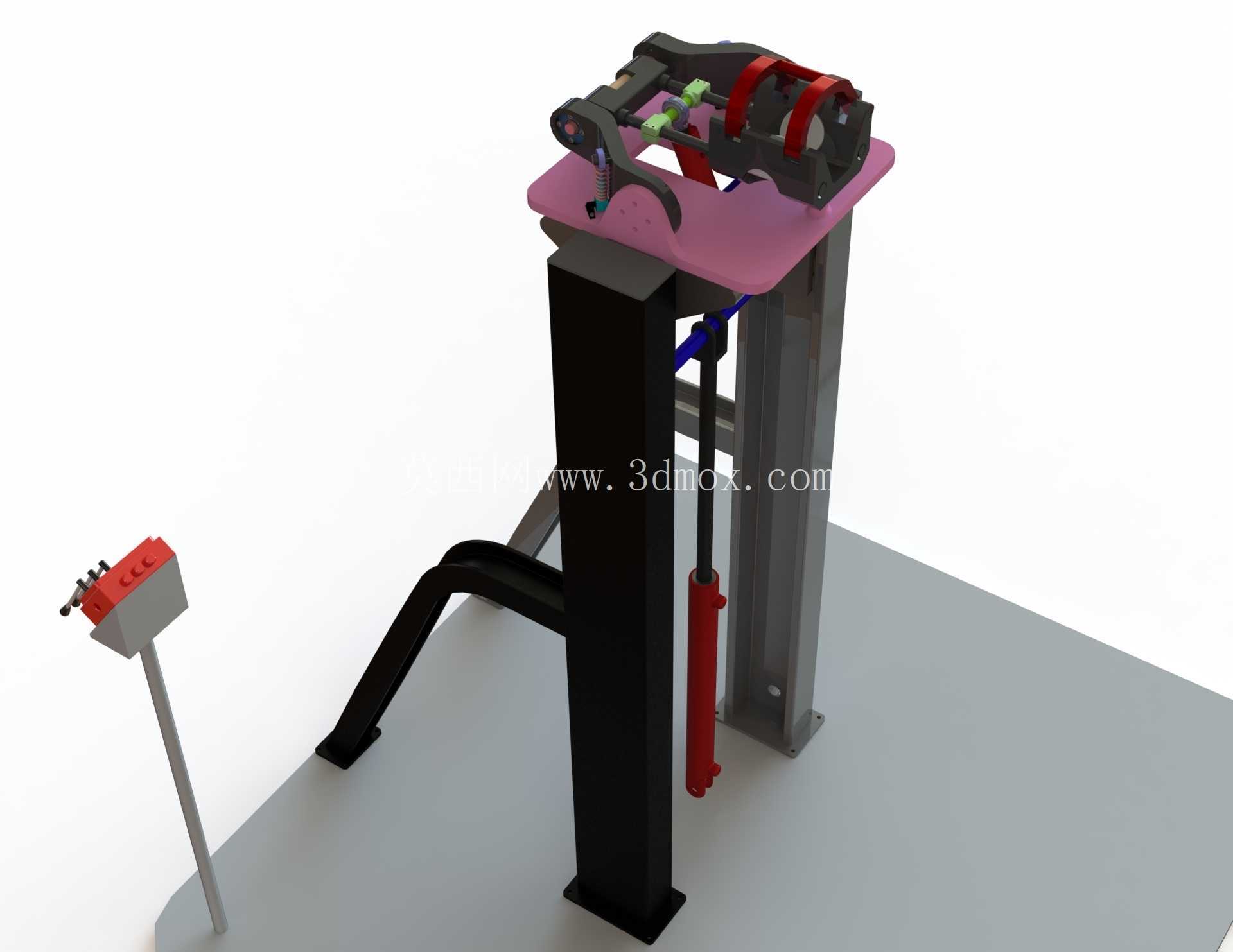

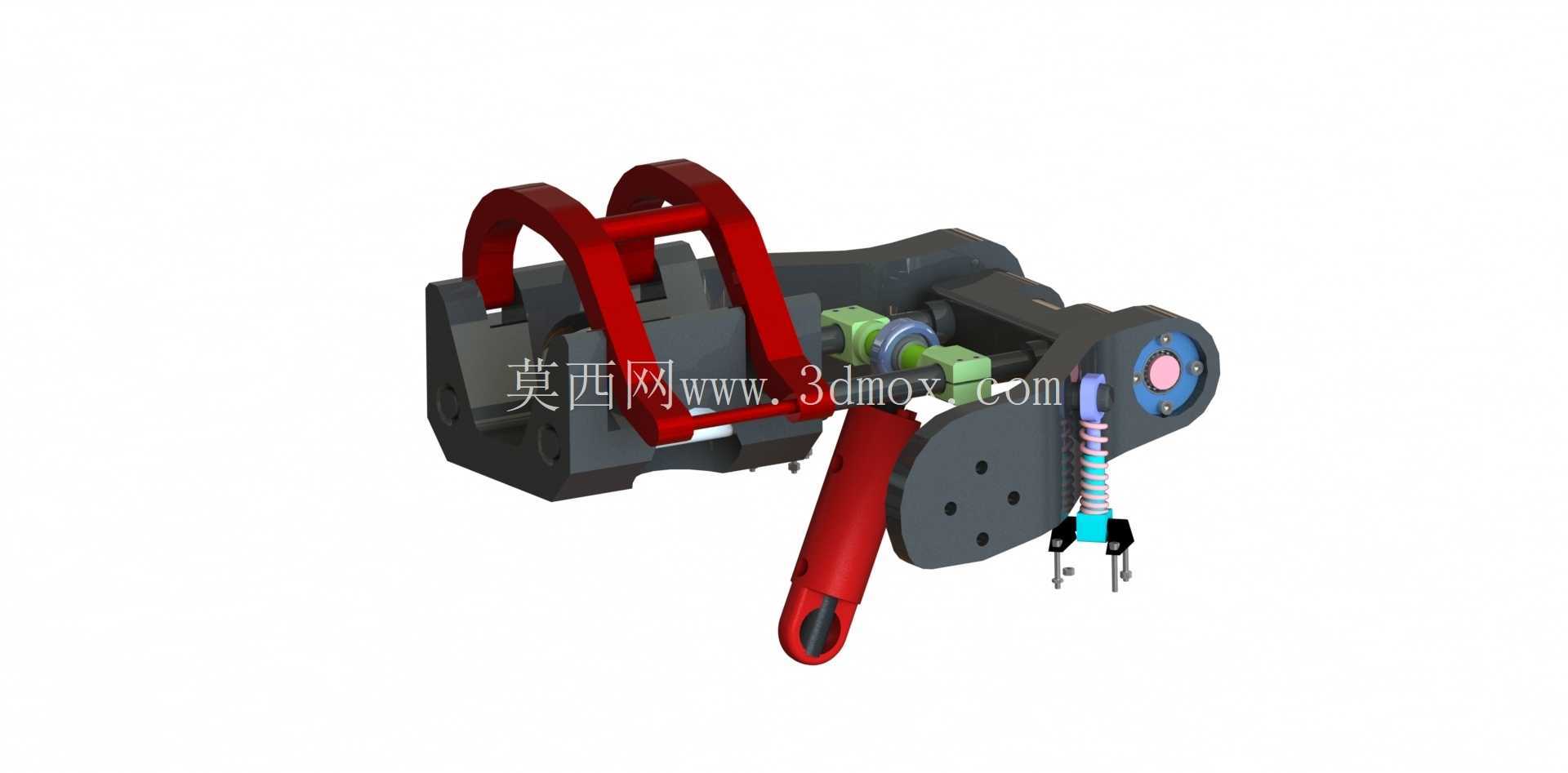

　　这套组件应用在游艺设备的张力调节工位，核心作用是在卷材连续输送过程中维持走料张力稳定，避免料带出现松垮、偏移或者过度拉伸断裂的问题，在游艺设备的连续作业流程里，这类调节组件直接决定了料带输送的平顺性，是保障设备长时间稳定运行的核心执行单元。从结构拆分来看，整套组件包含铰接安装座、横向导向杆组、摆臂调节单元、线性驱动缸体四个核心部分，各部件之间通过销轴铰接实现相对转动，没有冗余的连接结构，拆解维护时只需要拔出对应销轴就能完成易损件更换，不需要整体拆卸工位支架。

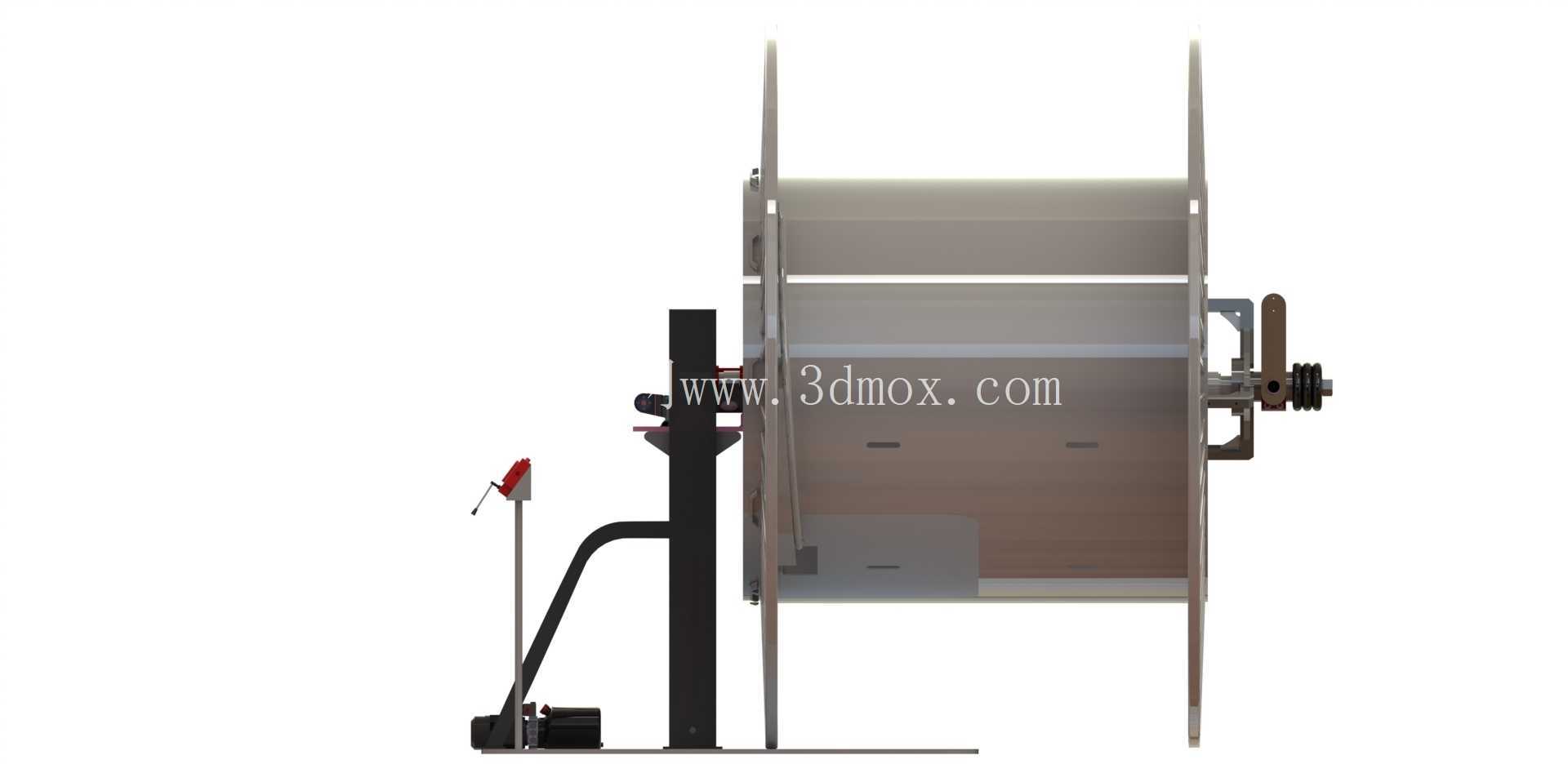

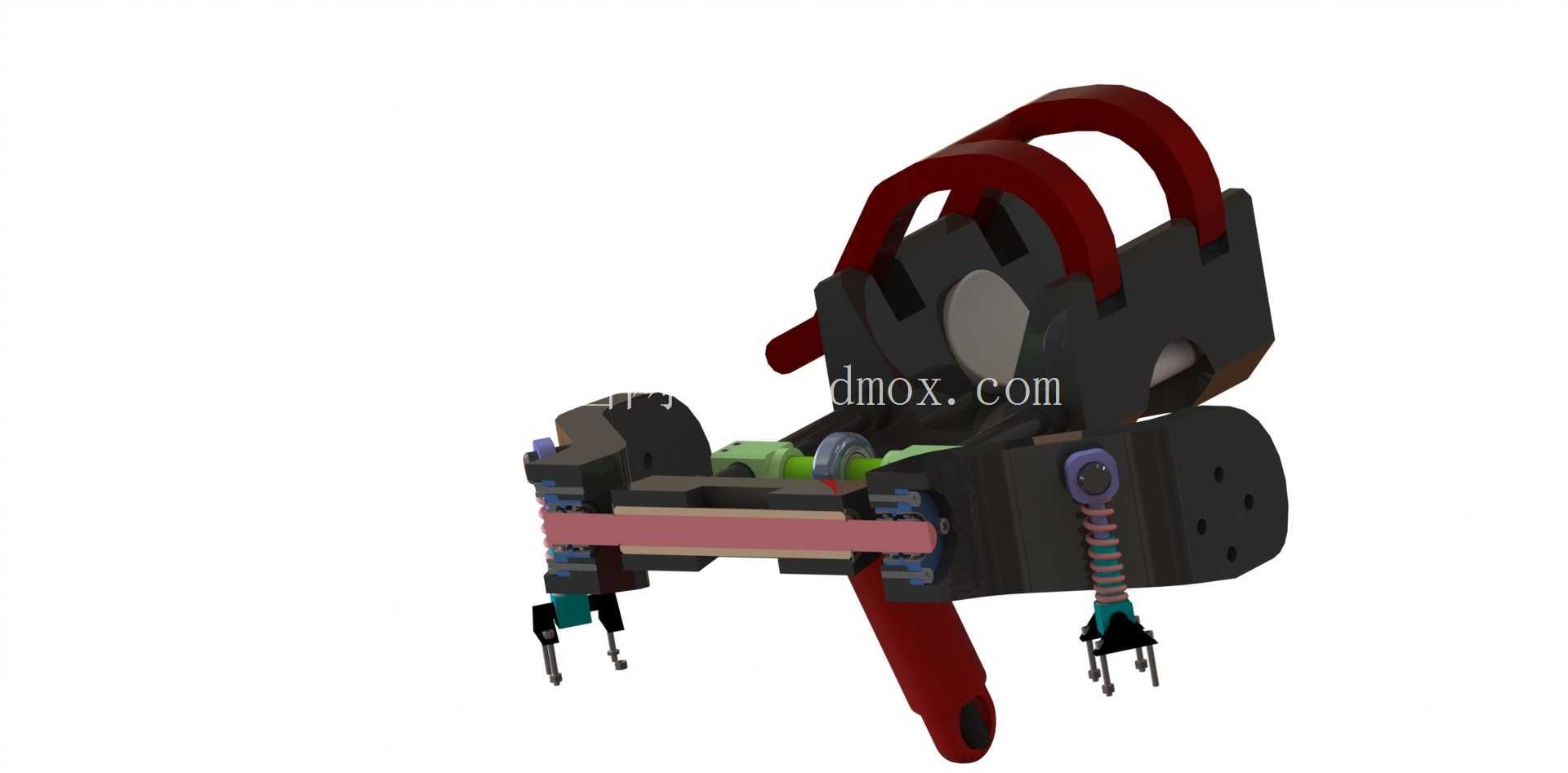

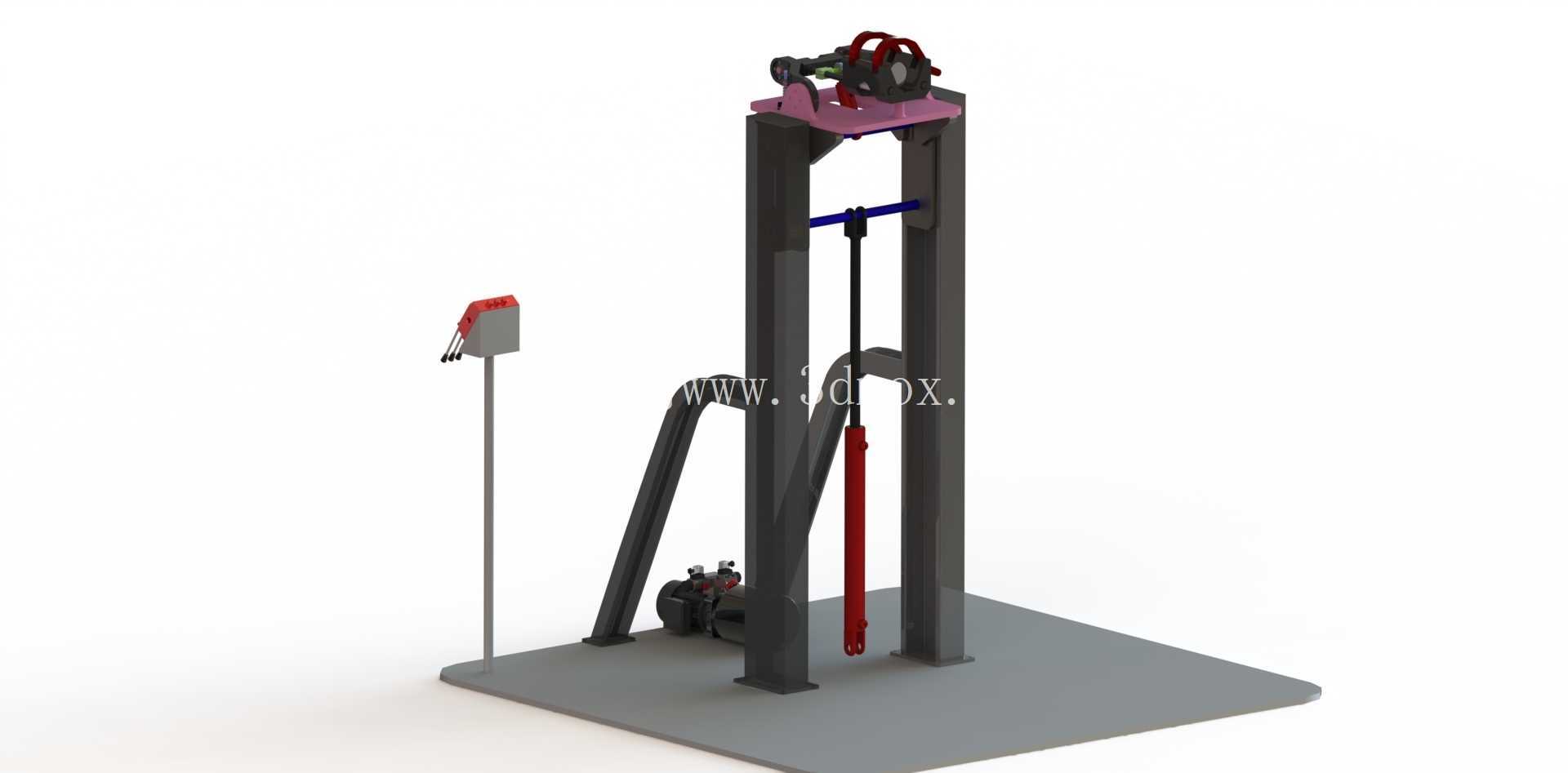

　　设计阶段首先考虑的是安装边界适配性，铰接安装座的底部预留了两个平行的安装槽孔，槽孔长度方向留有15mm的调节余量，能够适配现场支架的安装孔位偏差，不需要二次扩孔就能完成固定；横向导向杆组采用双光杆平行布置，光杆表面做了硬化处理，表面粗糙度控制在Ra0.8以内，滑动配合的衬套采用自润滑铜基材料，长期往复滑动不需要额外加注润滑脂，避免油污污染输送的料带。摆臂调节单元的转动端采用带衬套的铰接孔，孔位与安装座上的固定销轴配合，摆臂上预留了料带导向轮的安装位，导向轮的轮槽宽度比常用料带宽2mm，既能够限制料带的横向窜动，又不会因为间隙过小卡滞料带；摆臂的另一端与线性驱动缸体的杆端关节轴承连接，关节轴承能够自动补偿摆臂摆动过程中产生的角度偏差，避免缸体活塞杆承受径向力导致密封件过早磨损。线性驱动缸体采用尾部铰接的安装方式，缸体尾部的关节轴承固定在工位支架的预留安装位上，整个缸体可以随摆臂的摆动自适应调整角度，缸体的行程经过精确计算，完全覆盖料带从满卷到空卷的张力调节行程，不会出现行程不足或者过行程顶死的问题。从实际运行逻辑来看，当料带张力出现波动时，摆臂会绕铰接点产生小幅摆动，带动缸体活塞杆伸缩，缸体内部的阻尼结构会吸收张力波动的冲击力，让摆臂始终维持在平衡位置，保证料带张力稳定在设计区间内。

　　设计过程中特意对各部件的运动干涉做了全行程校验，在摆臂从最小行程到最大行程的整个摆动范围内，所有部件之间都保留了至少3mm的安全间隙，不会出现运动过程中部件磕碰的问题；所有铰接位置的销轴都采用卡簧轴向固定，不需要额外的锁紧螺母，装配效率比传统螺纹锁紧结构提升40%以上，也避免了设备运行过程中螺母松动脱落的风险。考虑到游艺设备的使用场景多为室内公共区域，整套组件的外露部件都做了圆角处理，没有尖锐的凸起棱角，避免维护人员操作时被划伤；部件表面采用喷塑处理，既能够提升部件的防锈能力，也不会因为漆面反光影响设备的整体视觉效果。

　　各部件的重量经过优化，铰接安装座采用铸铁材质保证安装刚性，摆臂和导向杆采用合金钢材质在保证强度的前提下降低整体重量，线性驱动缸体采用标准件选型，后期维护更换时不需要单独定制，能够直接采购同规格标准件替换，降低设备的全生命周期维护成本。在安装尺寸校验上，整套组件安装完成后，横向占用空间为280mm，纵向摆动范围覆盖120mm的高度区间，能够适配多数中小型游艺设备卷材输送工位的安装空间，不需要对原有设备的支架做大规模改造就能直接加装。
