工业级封闭式开关电源结构三维设计

在工业自动化控制、通讯基站配套、小型机电设备供电的场景里，这类封闭式开关电源是整套系统供电链路里的核心转换部件，承担着把工频交流输入转换成稳定低压直流输出的作用，给后端的PLC控制单元、传感模块、小型执行器件提供持续可靠的电力供给。做这个结构设计的时候，最先要敲定的是安装边界的适配性，这类电源大多采用标准导轨安装或者螺丝固定的方式装在电控柜内部，所以外壳的长宽高尺寸要匹配常规电控柜的安装预留空间，侧面和底部的安装孔位要和通用安装支架的孔距对齐，避免出现现场装不上的问题。

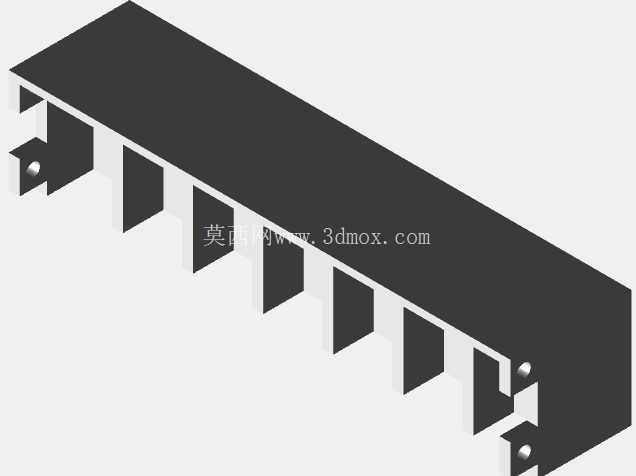

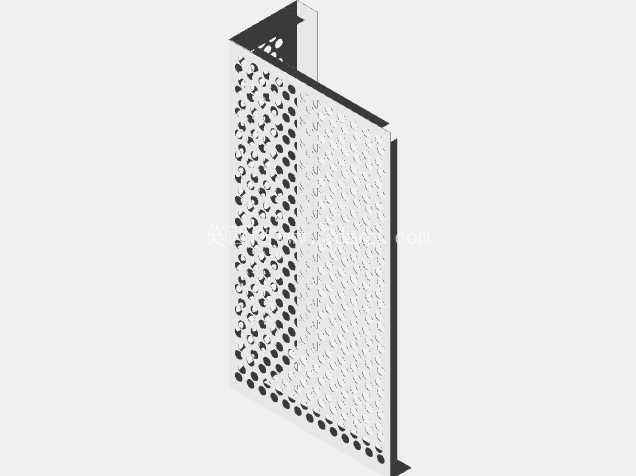

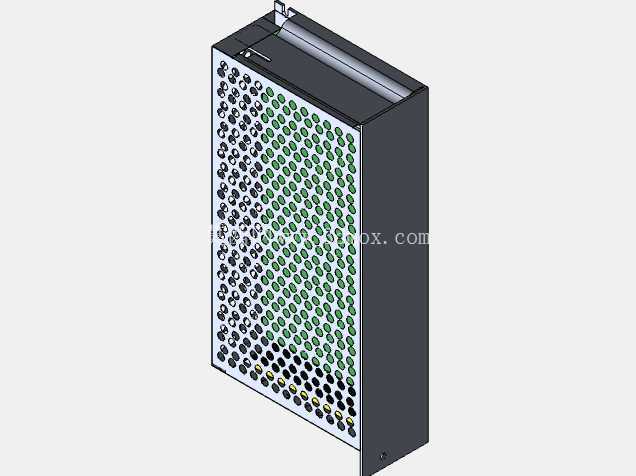

外壳的散热结构是设计里的重点考量部分，你能看到模型正面做了密集的六边形冲孔网面，这个开孔率是经过反复校核的：既要保证内部功率器件、变压器、整流桥工作时产生的热量能通过自然对流顺利散出，避免内部积热导致元器件寿命衰减，又要保证外壳的防护等级，阻挡电控柜里的接线碎屑、灰尘掉落到内部电路板上造成短路风险。冲孔的排布没有做整面均匀开孔，在对应内部发热器件的位置适当加大了开孔密度，在电路板走线、低压接口对应的区域缩小开孔尺寸，兼顾散热和结构强度。

外壳的侧边做了封闭的钣金折边结构，没有多余的外露缝隙，一方面是提升整体的结构刚性，避免运输、安装过程中外壳受挤压变形碰伤内部元器件，另一方面是形成电磁屏蔽的腔体，减少电源本身开关工作时产生的高频电磁干扰向外泄露，影响周边的传感检测、通讯传输器件的正常工作，同时也能阻挡外部的电磁干扰串入电源内部，影响输出电压的稳定性。顶部预留的输入输出接线端子区域做了内凹的结构设计，接线完成后导线不会突出外壳顶面，在柜内多层排布安装的时候不会和上层的器件、线槽产生干涉，端子旁边的标识区域做了凹凸的刻位，后期丝印输入电压、输出参数、接地标识的时候不会因为长期摩擦脱落，方便现场接线的时候快速识别，避免接错线烧坏器件。

内部的腔体布局在做结构设计的时候就提前和电气原理的排布做了协同，高压输入区域和低压输出区域之间预留了足够的安全爬电距离，对应的外壳内部做了凸起的隔离筋位，不用额外加装绝缘隔板就能满足安规要求，减少装配的零件数量。外壳的装配采用卡扣加底部两颗固定螺丝的方式，日常维护拆开的时候不用把整台电源从安装位拆下来，松开底部螺丝就能掀开前面的网罩面板，检查内部保险丝、电容的状态，提升后期运维的效率。

做三维建模的时候，每一处折边的圆角、冲孔的翻边高度都做了1:1的还原，因为这些细节直接影响钣金下料、折弯、冲孔工序的加工精度，要是建模的时候忽略了折弯系数、冲孔翻边的余量，生产出来的外壳就会出现拼缝过大、卡扣卡不紧的问题。安装孔的位置特意做了0.2mm的公差预留，适配不同厂家生产的安装支架的孔位误差，避免因为加工公差导致安装对位困难。外壳的表面处理预留了喷塑的厚度层，建模的时候所有配合面都留了对应的间隙，不会因为喷塑之后涂层厚度导致外壳装配的时候出现卡滞。

在实际设备选型配套的时候，这类结构的开关电源因为封闭性好、抗干扰能力强，除了常规的工业电控柜使用，还能适配户外小型通讯设备、检测仪器的内置供电场景，外壳的边角都做了小圆角处理，不会在安装接线的时候划伤操作人员的手部，也不会刮破相邻的导线绝缘层。整个结构没有多余的装饰性设计，所有的外形特征都是围绕功能实现、加工便利、安装便捷、运维高效这几个核心需求做的，没有为了外观好看增加不必要的曲面或者异形结构，最大化降低钣金加工的难度和成本，同时保证长期使用的结构可靠性。
