霍肯线性构型沃克四杆联动机械结构

在步行移动机构的研发场景中，霍肯线性构型的四杆机构是实现类足端近似直线轨迹输出的经典结构，这类结构常被应用于小型步行机器人、仿生移动教具、低速重载步行输送装置的足端驱动单元，相比轮式移动结构，其在非平整铺装路面、存在小幅度障碍的作业场景下，具备更强的地形适应能力，不需要额外配置复杂的悬挂缓冲结构，仅通过连杆的铰接运动即可实现足端的抬升、前移、落地、支撑的完整步态循环。

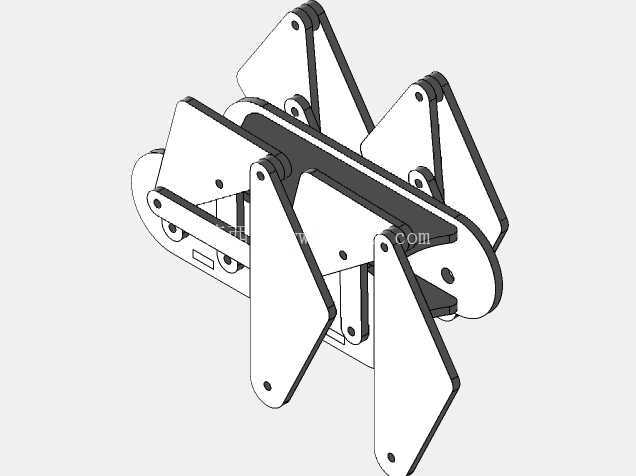

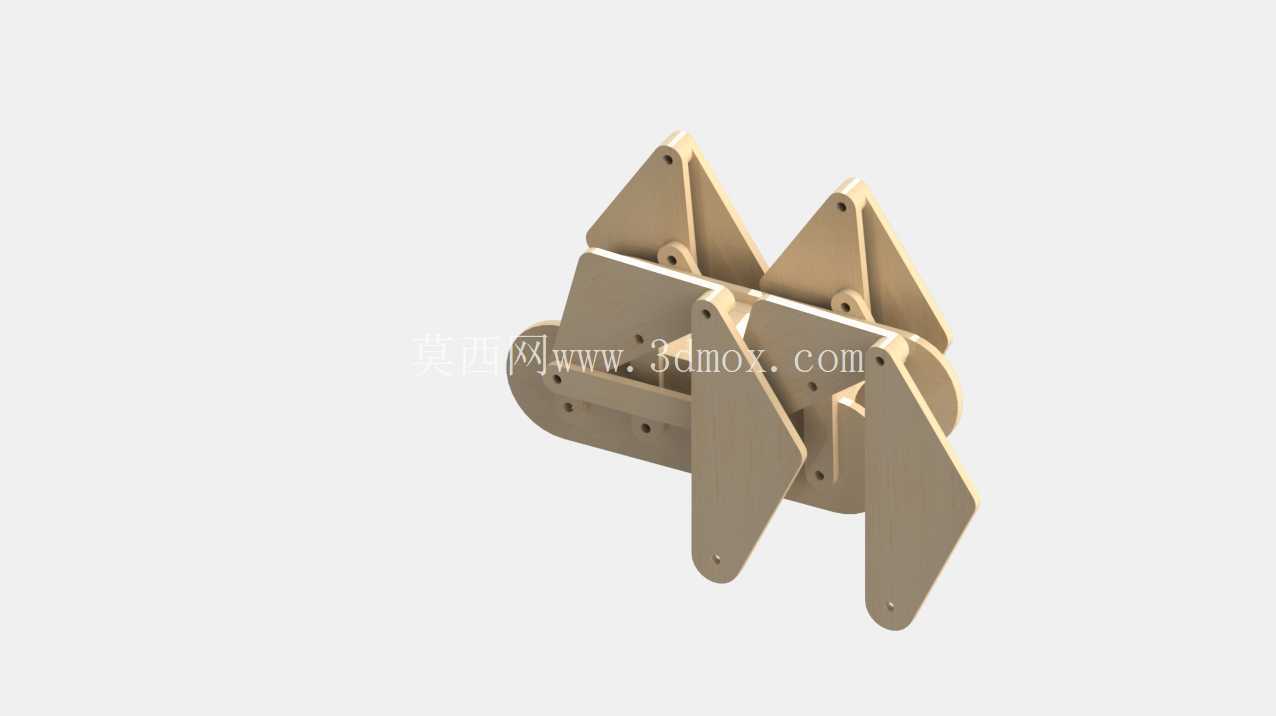

该沃克四杆机构的设计核心围绕霍肯直线轨迹的生成逻辑展开，通过固定铰接点的位置配比、连杆长度的参数匹配，让输出端的运动轨迹在工作行程段保持极高的直线度，避免足端落地时出现水平方向的滑移摩擦，降低行走过程中的动力损耗与铰接点的磨损速率。结构整体采用平板式连杆拼接设计，所有连杆均通过同轴铰接销连接，没有额外的凸轮、齿轮等复杂传动零件，加工时仅需要对平板类零件进行孔位加工与外形切割，不需要复杂的曲面铣削工序，加工门槛低，装配时仅需要按照铰接顺序穿入销轴并做轴向限位即可完成组装，后期维护时仅需要定期检查铰接点的磨损间隙，更换耐磨衬套即可恢复运动精度。

从安装边界来看，该机构的固定铰接点集中布置在同一安装平面上，所有连杆的运动轨迹均处于平行于安装面的二维平面内，不会出现侧向的摆动偏移，安装时只需要保证固定机架的平面度满足铰接销的垂直装配要求，即可避免运动过程中出现卡滞。机构的足端输出点在整个步态周期内的抬升高度可通过调整连杆的长度参数进行适配，当应用于小型教学演示模型时，可缩小连杆尺寸降低整体占用空间，当应用于实际作业的步行移动平台时，可等比例放大连杆尺寸，同时提升铰接销的抗剪切强度，匹配对应的负载需求。

在实际功能实现上，该四杆机构仅需要一个旋转动力输入，即可带动双侧对称布置的连杆组实现交替步态输出，不需要额外配置多轴协同控制系统，动力传递路径完全通过刚性连杆实现，不存在传动间隙累积的问题，运动响应速度快，在恒定转速输入下，足端的运动轨迹具备极高的重复性，适合用于对步态一致性要求较高的场景。结构的所有受力点均集中在铰接孔位置，设计时可通过在铰接位置镶嵌耐磨轴套、增加连杆铰接处的厚度来提升整体负载能力，不需要对整个连杆做等强度加厚，能够在保证结构强度的前提下尽可能降低整体自重。

不同于常见的曲柄摇杆机构，霍肯构型的四杆机构在工作段的运动速度波动更小，足端接触支撑面时的冲击载荷更低，运行过程中产生的振动与噪音更小，既可以作为独立的步行单元单独使用，也可以多组并排拼接组成多足步行平台，适配不同的负载与移动速度需求。在结构细节处理上，所有连杆的外形均做了倒角处理，避免运动过程中连杆之间出现干涉剐蹭，铰接孔的位置公差控制在合理范围内，既保证连杆转动的灵活性，又不会因为间隙过大导致运动轨迹出现偏差。
