带智能检测模块的太阳能路灯控制终端结构

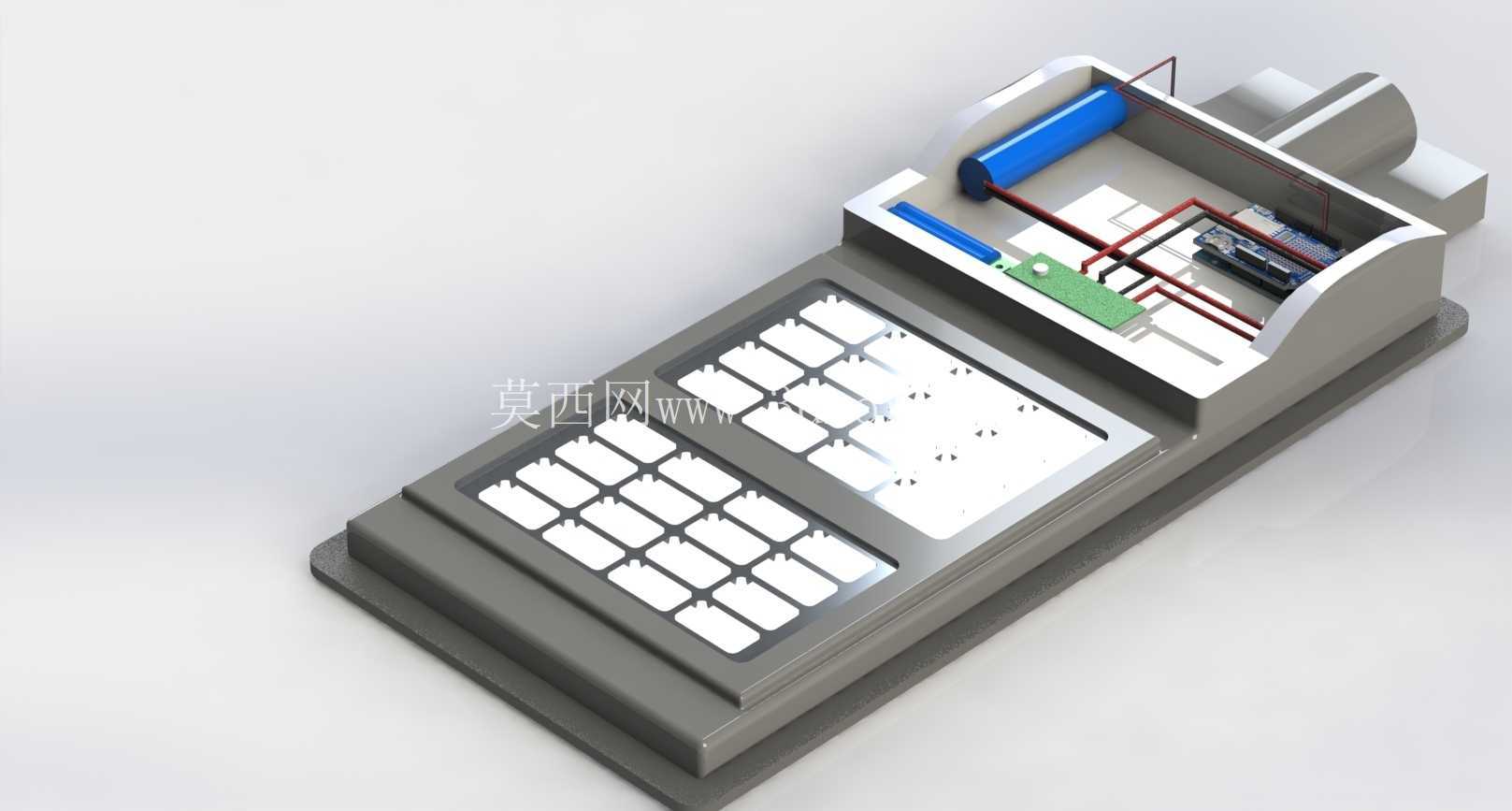

　　在市政道路、园区支路、乡村通村路等户外照明场景中，传统路灯普遍存在布线成本高、故障排查依赖人工巡检、能耗管控难度大的痛点，这款集成太阳能供电与智能检测功能的路灯控制终端，正是针对这类场景的落地需求完成结构设计。从实际使用逻辑出发，终端采用上翻盖式壳体结构，下半部分为按键操作与显示区域，上半部分翻盖内部预留了电池仓、电路板安装位与走线槽，现场运维人员无需整体拆卸设备，翻开上盖即可完成电池更换、线路检测与模块调试，大幅降低户外作业的操作难度。壳体边缘做了加厚挡边设计，配合翻盖闭合后的搭接止口，能够满足户外IP65级防护要求，避免雨天积水、扬尘侵入内部电路，适配常年露天的安装使用环境。按键区域采用矩阵式布局，共设置24个物理按键，覆盖路灯亮度调节、定时开关、故障阈值设置、数据查询等全部操作功能，按键帽做了凸起防滑处理，即使运维人员佩戴劳保手套也能准确触发操作，避免户外作业时的误触问题。显示区域位于按键区上方，采用嵌入式安装结构，屏幕表面与壳体上表面齐平，减少积水积灰的死角，同时屏幕周边预留了密封胶圈的安装槽，组装时打胶固定后可实现屏幕与壳体的无缝衔接。

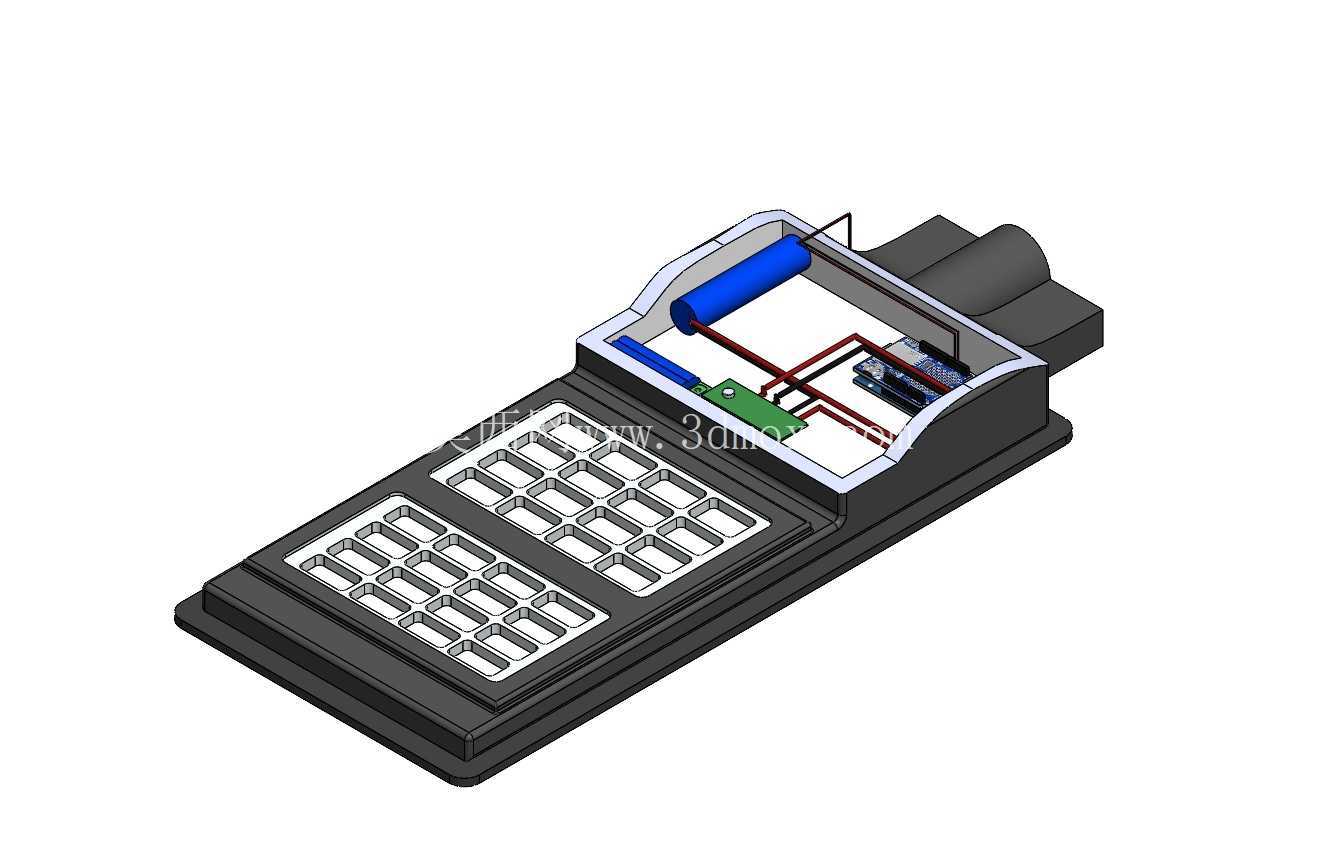

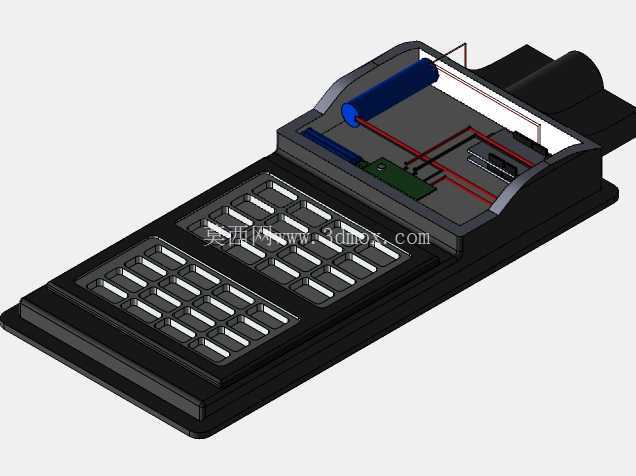

　　内部结构设计上，电池仓位于翻盖内侧最上方位置，采用独立的卡扣固定结构，适配常规18650规格储能锂电池，电池与下方电路板之间设置了绝缘隔板，避免电池漏液、短路对主控电路造成影响；电路板安装位预留了多个螺丝固定柱，可根据实际选型的PCB板尺寸调整固定位置，走线槽沿壳体内壁布置，将电池供电线、传感器信号线、负载输出线分开排布，减少线路之间的电磁干扰，保障检测信号传输的稳定性。智能检测模块的电路接口预留了电流、电压采样端子，可实时采集路灯负载的工作电流、太阳能板的充电电压数据，当出现路灯损坏、线路断路、充电异常等情况时，系统可自动触发故障标识，无需人工逐杆排查，大幅降低运维巡检的工作量。

　　安装边界方面，终端背部预留了两个抱箍安装孔位，适配直径60mm-120mm的路灯杆安装需求，孔位周边做了加强筋结构，避免长期户外使用后安装位出现开裂变形；终端整体外形尺寸控制在280mm160mm75mm范围内，安装后突出灯杆的距离不超过80mm，不会对道路通行造成干涉，同时紧凑的尺寸也减少了户外风阻，提升极端大风天气下的安装可靠性。从设计思路上，整个结构没有采用冗余的外观造型，所有结构特征都服务于实际使用需求：翻盖的转轴采用阻尼结构，翻开后可在任意角度停留，方便运维人员单手操作；壳体底部预留了防水透气阀的安装位，平衡壳体内外气压差，避免昼夜温差导致的壳体内结露问题；按键下方的电路板支撑柱做了等高处理，保证按键按压时的受力均匀，延长按键的使用寿命。

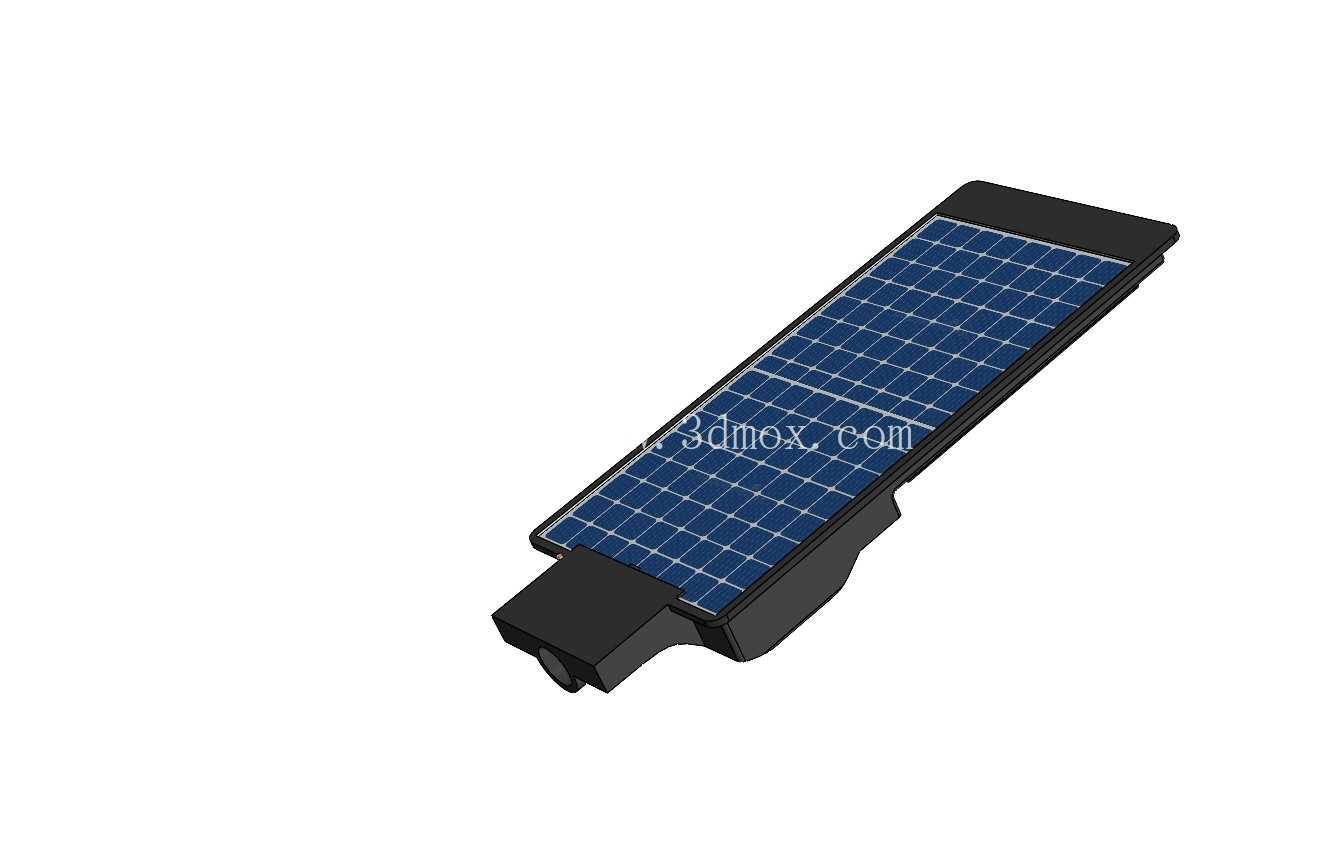

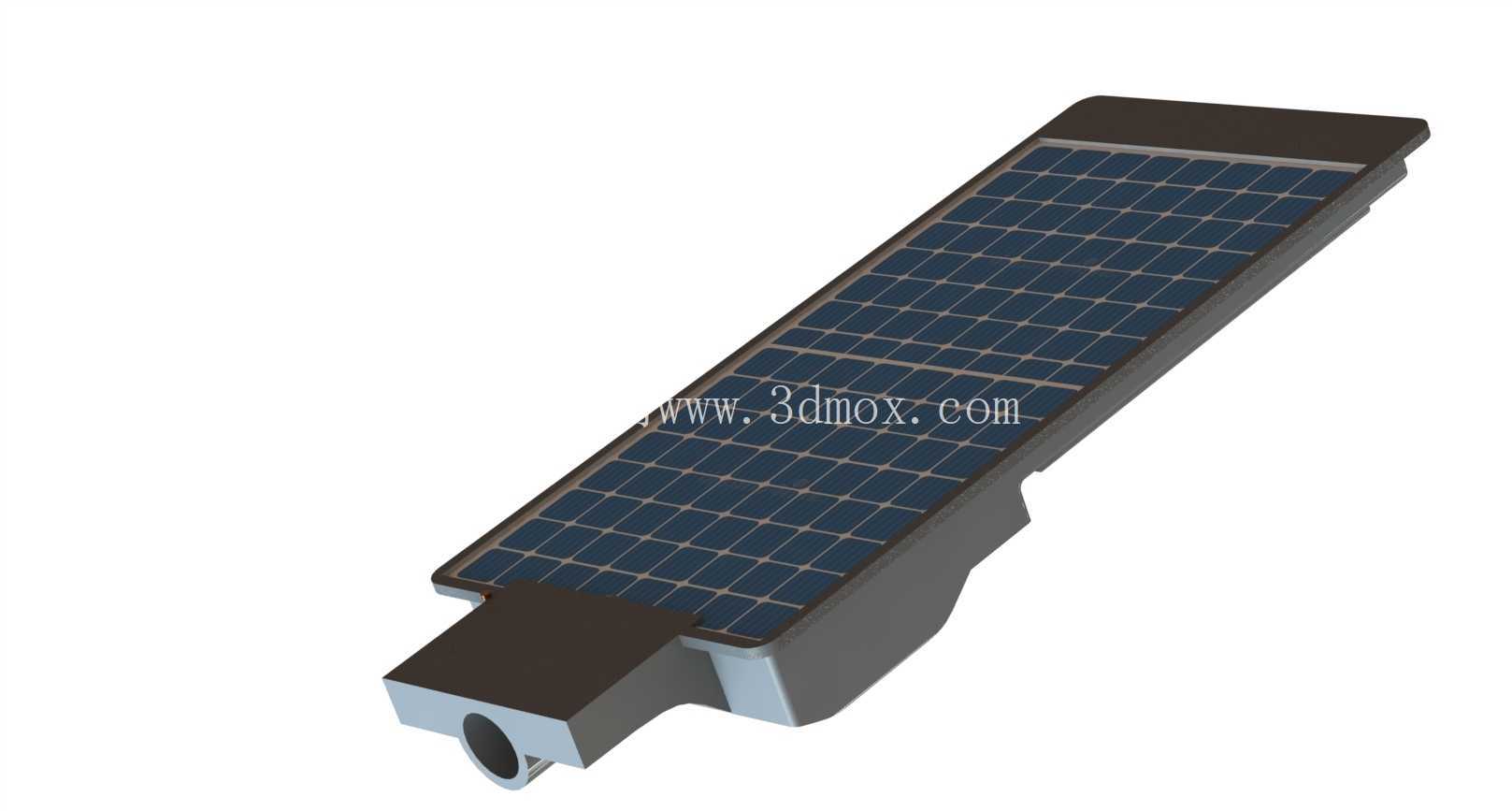

　　在光伏供电的匹配设计上，终端顶部预留了太阳能板的接线端子，可直接对接外置的太阳能光伏板，根据不同地区的日照条件，可灵活选配不同功率的光伏板与对应容量的储能电池，无需改动终端主体结构，适配不同纬度、不同照明时长要求的项目场景。负载输出端预留了两路接线位，可同时对接主灯与辅灯，支持分时段亮度调节，在深夜行人较少的时段自动降低输出功率，进一步降低能耗，提升太阳能供电系统的续航能力。
