Sparkfun Qwiic字母数字显示模块结构设计

　　在嵌入式开发、小型智能设备搭建以及快速原型验证场景中，字母数字显示屏是传递设备运行状态、参数数值、交互提示信息的核心人机交互部件，Sparkfun Qwiic字母数字显示屏正是面向这类快速开发需求设计的模块化显示组件。从结构设计层面来看，这款显示模块采用了分层堆叠的布局逻辑，最上层为黑色的显示封装区域，覆盖整个显示面，起到遮光、保护内部显示像素点阵的作用，避免外界光线干扰显示对比度，同时阻挡粉尘、轻微溅液接触内部显示驱动电路。中间层为白色的显示衬底结构，一方面承托上层的显示封装，另一方面为底部的PCB板提供高度支撑，预留出背部接插件的安装空间，避免接插件与安装面直接挤压造成引脚虚焊或结构变形。

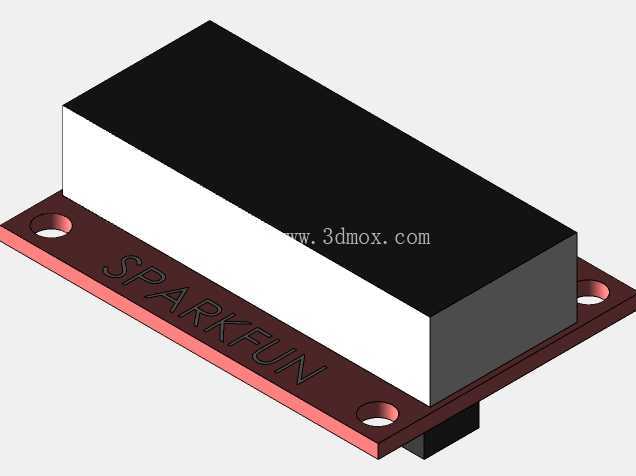

　　底部为红棕色的PCB载板，载板表面蚀刻有清晰的SPARKFUN标识，载板四个角位设置了对称的安装固定孔，孔位尺寸适配常用的M2螺丝规格，安装孔周边做了环形露铜处理，既可以通过螺丝直接固定在设备壳体的安装柱上，也可以配合铜柱实现层叠安装，适配不同设备内部的堆叠空间需求。载板的一侧预留了Qwiic接口的焊盘位置，Qwiic接口采用标准化的I2C通讯引脚定义，无需复杂的接线焊接，通过配套的4P线缆即可实现与主控板的快速连接，大幅降低原型开发阶段的接线工作量，避免接线错误导致的模块烧毁问题。从实际使用场景来看，这款显示模块常被应用在桌面小型检测设备、环境参数采集节点、开源硬件项目、教学实验平台中，用来实时显示传感器采集的温度、湿度、电压、计数等数值信息，也可以显示简短的字母提示代码，帮助开发者快速判断设备运行状态。在结构建模过程中，所有外形尺寸均基于实物卡尺测绘获取，安装孔的中心距、载板的长宽尺寸、显示区域的边界位置、接插件的突出高度都做了1:1的还原，确保建模完成后，在整体设备装配时不会出现结构干涉问题。

　　比如载板的厚度控制在标准PCB板厚范围内，显示模块整体的堆叠高度经过实测，能够适配大多数小型设备的前壳开窗尺寸，前壳开窗只需要匹配黑色显示区域的长宽尺寸，即可实现显示面与壳体表面的齐平装配，不会出现显示区域偏移、被壳体遮挡的问题。在设计思路上，这款模块没有采用复杂的异形结构，整体为规则的长方体形态，载板边缘做了圆角处理，避免安装过程中尖锐边角划伤操作人员或划破连接线材，载板上的安装孔位置经过对称设计，既可以横向安装也可以纵向安装，适配不同设备的内部布局走向。显示区域的黑色封装边缘与白色衬底之间做了微小的台阶差，在装配前壳面板时，这个台阶差可以起到定位作用，面板内侧的限位筋刚好卡在台阶位置，避免模块装配后出现前后窜动的问题。

　　从安装边界来看，模块背部的接插件突出高度较低，即使在空间紧凑的手持设备内部，也不会占用过多的背部空间，接插件的出线方向平行于载板平面，线材可以沿着载板边缘走线，不需要预留垂直方向的出线空间，进一步压缩了整体安装所需的空间体积。对于结构设计从业者来说，在做设备整体布局时，可以直接调用这个模型进行装配干涉检查，提前确认显示窗口的位置、安装柱的高度、接线的走线路径是否合理，减少后期打样后的结构修改次数；对于设备选型人员来说，通过模型可以直观判断这款显示模块的尺寸是否符合自身设备的内部空间要求，接口位置是否方便接线，安装方式是否适配现有壳体结构；对于三维建模学习者来说，这个模型的分层结构设计、安装孔位的对称布局、接插件的位置避让思路，都可以作为小型电子模块结构设计的参考案例，理解模块化电子组件在结构设计中需要兼顾的装配便利性、空间利用率、防护性能等多方面要求。在实际装配过程中，只需要将模块对准安装柱，锁上四颗固定螺丝，再接上Qwiic连接线即可完成硬件安装，不需要额外做结构固定件，大幅提升了装配效率，这种标准化的安装设计也是模块化电子组件的核心优势，能够适配不同项目的快速搭建需求，减少重复的结构设计工作。
