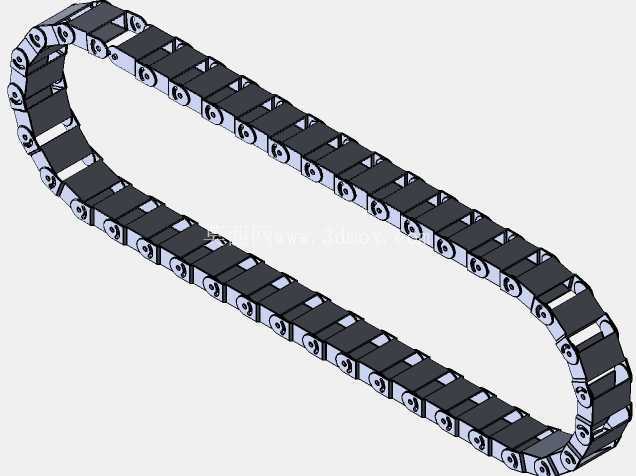

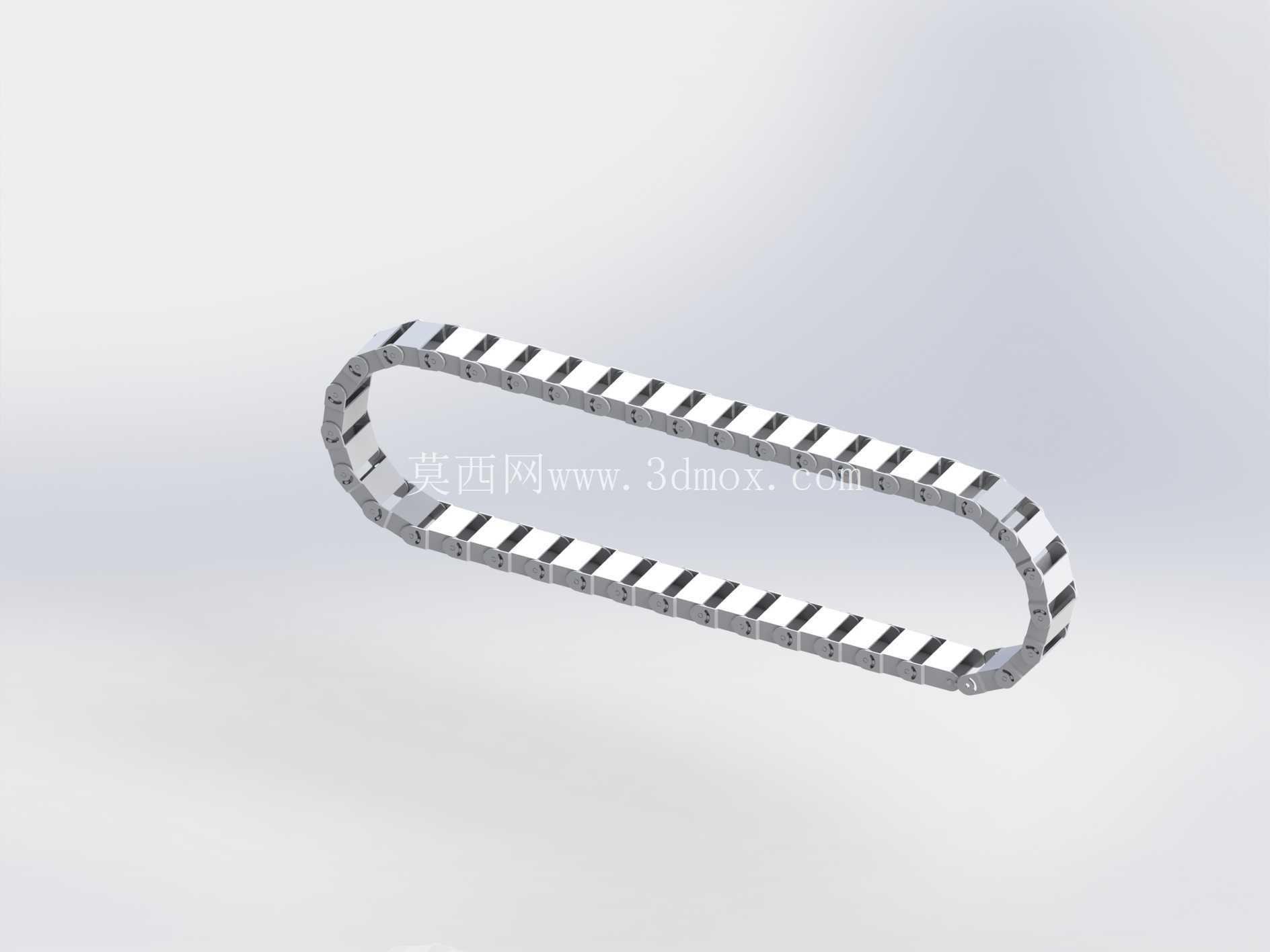

闭环式工业输送链结构设计方案

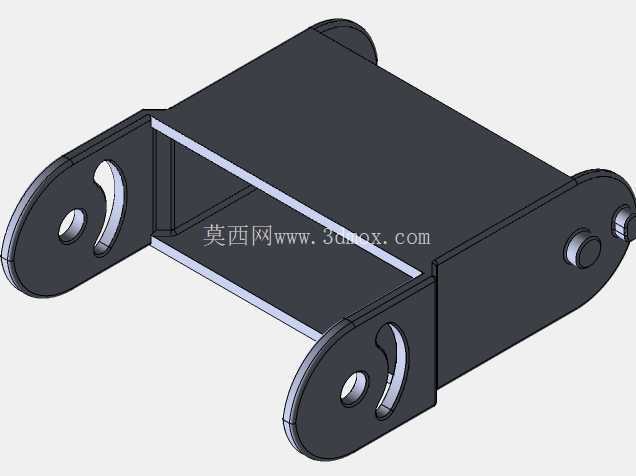

在自动化生产线、物料输送设备、动力传递机构中，链传动结构是应用极为广泛的机械传动形式，本次呈现的闭环输送链结构，针对中轻载工况下的平稳传动需求做了针对性的结构优化，区别于常规滚子链的厚重设计，该链节采用轻量化的模块化拼接结构，每一节链板都做了等距的定位卡槽设计，相邻链节通过销轴实现铰接，铰接处预留了合理的配合间隙，既保证链条弯折时的活动自由度，又避免间隙过大导致传动过程中出现窜动、跳齿的问题。

从实际应用场景来看，这类链条可适配小型皮带输送机的动力传递端，也可直接作为轻型物料的承载输送面使用，在电子元器件组装线、小型包装物料输送工位、食品加工生产线的轻型输送段都能适配，相比皮带传动，它不存在长期使用后打滑、拉伸变形需要频繁张紧的问题，相比齿轮传动，它可以实现长距离的动力传递，不需要在传动路径上布置过多的过渡齿轮，安装布局的灵活性更高。

设计过程中首先确定了链节的节距参数，节距选取充分考虑了配套链轮的齿形匹配度，每一个链节的铰接孔中心距公差控制在0.02mm以内，避免累积误差导致链条和链轮啮合时出现卡滞、冲击的情况。链板的外形做了倒角处理，既减少链节运转过程中和侧边导轨的摩擦阻力，也能避免尖锐边角在安装维护过程中造成划伤。整个闭环链条的周长可以根据实际安装的中心距做灵活调整，只需要增减对应数量的链节即可完成适配，不需要重新定制整根链条，大幅降低了设备维护的备件成本。

安装边界方面，链条配套的链轮中心距需要预留3%到5%的张紧调节余量，避免链条长期使用磨损后出现松弛下垂的问题，链条运转的平面需要和链轮端面保持垂直，垂直度偏差不能超过1mm，否则会出现链片偏磨、提前失效的问题。链节的销轴两端做了铆接固定，防止设备运转过程中销轴窜出导致链条脱开，同时铆接位置做了平整处理，不会和侧边的护板、导轨产生干涉。

从功能特性上看，该链条的链板上表面做了平面度处理，当直接作为承载面使用时，可以保证放置在上面的小型工件平稳输送，不会因为链板表面凹凸出现工件歪斜、卡料的问题。铰接处的转动阻力经过优化，在常规润滑条件下，整根链条的空载转动阻力控制在极小范围内，不需要配置大功率的驱动电机就能带动运转，能有效降低设备的运行能耗。和常规的钢制滚子链相比，该结构的链节重量更轻，运转过程中的惯性更小，在频繁启停的输送工位上，能大幅减少启停冲击对驱动电机和传动部件的损伤，延长整套传动机构的使用寿命。

在结构细节处理上，每一个链节的接触面都做了去毛刺处理，链板之间的贴合面预留了微小的储油间隙，润滑脂可以储存在间隙中，长期保持铰接位置的润滑效果，减少日常维护的注油频率。链条整体的弯折半径经过精准计算，在和链轮啮合的位置，链节可以自然弯折贴合链轮齿形，不会出现硬弯折导致链板变形的问题，同时在回程段，链条可以依托自身的刚性保持平直状态，不会因为自重出现过度下垂，不需要额外布置过多的托板支撑，简化了配套设备的结构设计。
