磁体交流同步齿轮传动电机结构设计

在小型自动化输送线、桌面级精密装配工位、医疗样本分拣设备这类对转速稳定性有较高要求的场景里，这类带齿轮减速结构的磁体交流同步电机是很常见的动力输出部件。不同于普通异步电机的滑差损耗，磁体同步结构的转子在额定负载下能保持与定子旋转磁场完全同步的转速，不会因为负载小幅波动出现转速漂移，对于需要精准匹配工位节拍的传动链路来说，这个特性能省掉额外的转速闭环检测环节，简化整套设备的电控逻辑。

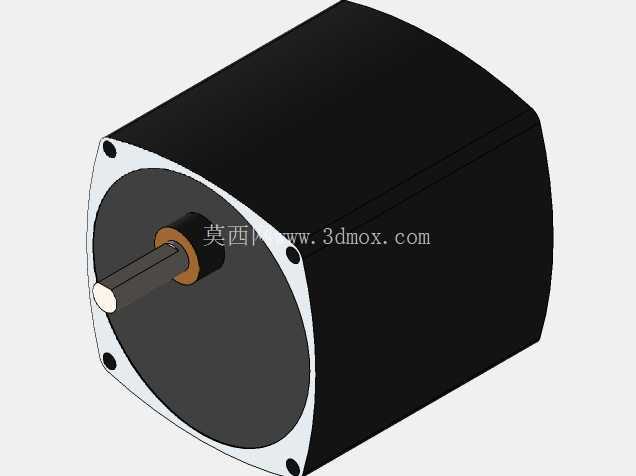

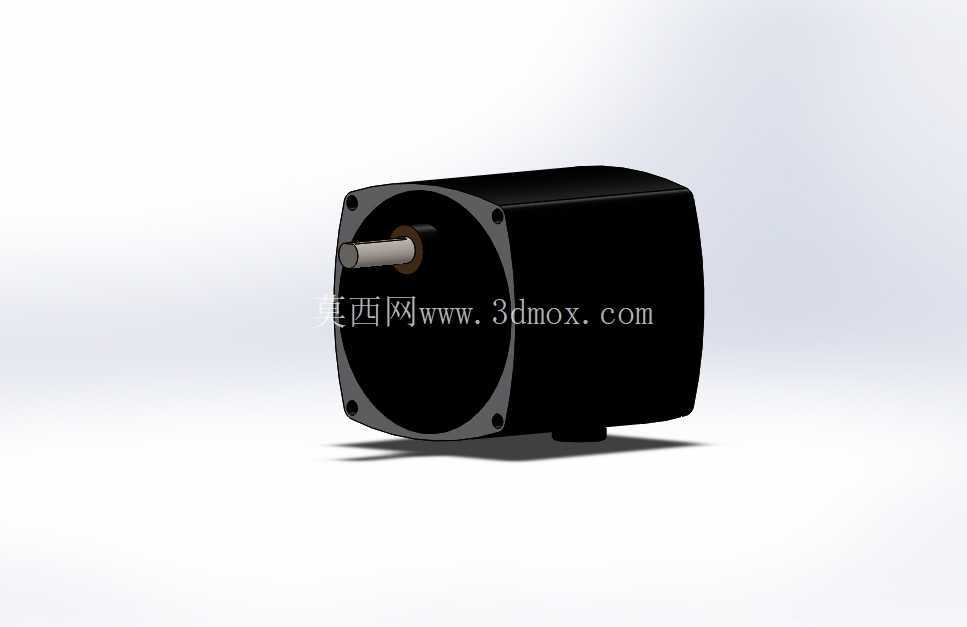

从结构设计逻辑来看，这款电机采用了方型一体式机壳，区别于传统圆型机壳的安装方式，方壳的四个安装面都可以作为基准面适配不同的安装朝向，不管是水平卧式安装在输送线侧架，还是垂直立式安装在顶升机构的安装板上，都不需要额外加工转接支架，机壳端面的四个安装孔位直接对应常规小型动力部件的安装孔距，能直接替换同安装尺寸的其他类型小型电机，降低设备改型的适配成本。输出轴采用单伸端光轴配合扁位的结构，不需要额外加工键槽就能传递额定扭矩，对于小扭矩输出的应用场景来说，扁位结构的装拆效率比键连接更高，也不会出现键槽加工误差导致的轴孔配合间隙问题。

内置的齿轮减速级直接集成在电机前端盖内部，和电机本体做成了密封式整体结构，不需要用户额外搭配独立减速机，齿轮组采用直齿圆柱齿轮啮合，传动效率高，反向间隙控制在小功率传动场景的允许范围内，能满足常规输送、回转类负载的传动精度要求。机壳表面做了哑光黑色喷塑处理，除了基础的防锈耐腐蚀作用，在工业车间环境里也不容易附着灰尘，日常维护只需要擦拭表面即可，不需要做特殊的防护处理。出线端设置在机壳底部的接线盒位置，接线方向垂直向下，能避免设备运行过程中线缆弯折剐蹭到周边运动部件，也能防止车间的切削液、冷凝水顺着线缆流进电机内部造成绝缘故障。

做三维建模的时候，这类电机的安装边界是选型阶段最需要关注的部分，机壳的方形外轮廓尺寸决定了安装位需要预留的避让空间，输出轴的伸出长度、轴径尺寸直接决定了配套的同步轮、联轴器的选型参数，前端盖的安装孔位分布圆直径、孔深是做安装板设计时的核心尺寸依据，建模过程中需要把这些安装配合尺寸的公差控制在合理范围内，既要保证虚拟装配时不出现干涉，也要给实际加工装配预留合理的公差余量。转子部分的磁体安装位置、定子绕组的端部尺寸虽然是电机内部的结构，在做设备整体布局的时候也需要考虑到，避免周边的金属结构件距离磁体过近影响磁路，或者距离绕组端部过近造成绝缘安全距离不足。

在实际应用中，这类电机通常搭配简单的交流调速器使用，就能实现宽范围的转速调节，因为同步特性的存在，低速运行时也不会出现普通异步电机低速爬行、扭矩不足的问题，在轻载回转工作台、小型皮带输送机、自动售货机的货道驱动这类场景里，这种集成齿轮减速的磁体同步电机比单独搭配电机和减速机的方案成本更低，安装占用空间更小，整体运行噪音也控制在较低水平，适合对设备运行静谧性有要求的民用、商用设备场景。建模时还原的安装凸台、轴端扁位、接线盒位置这些细节，都是实际装配过程中会直接影响安装效率的结构，在做虚拟装配校验的时候，需要重点核对这些结构和周边安装件的配合关系，避免实际加工完成后出现装不上、干涉的问题。
