制动部件间隙校验多工位测试台架

项目分类:工装 发布时间:2026-01-20 ID:1125986

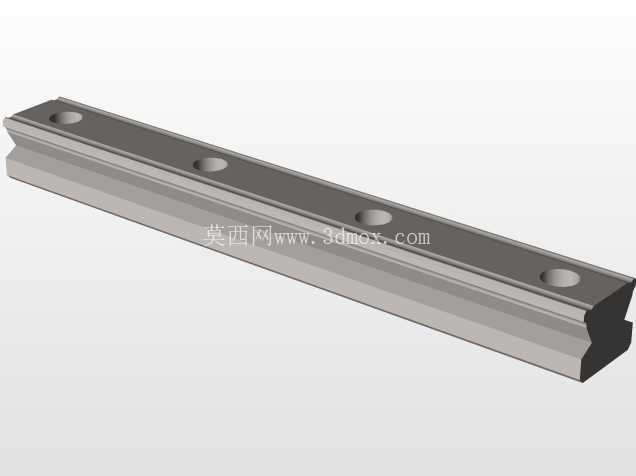

  • 制动部件间隙校验多工位测试台架

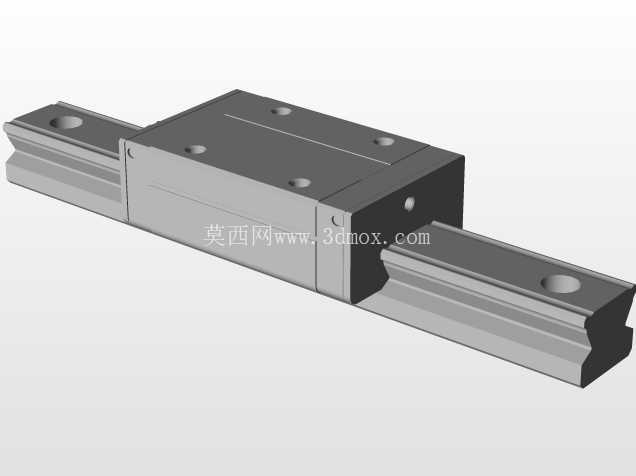

  • 制动部件间隙校验多工位测试台架

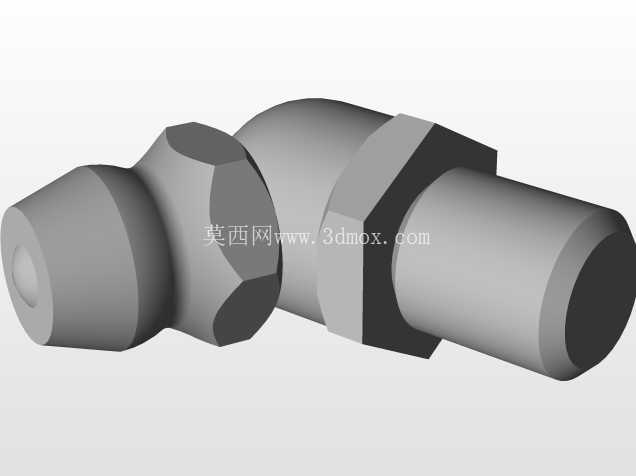

  • 制动部件间隙校验多工位测试台架

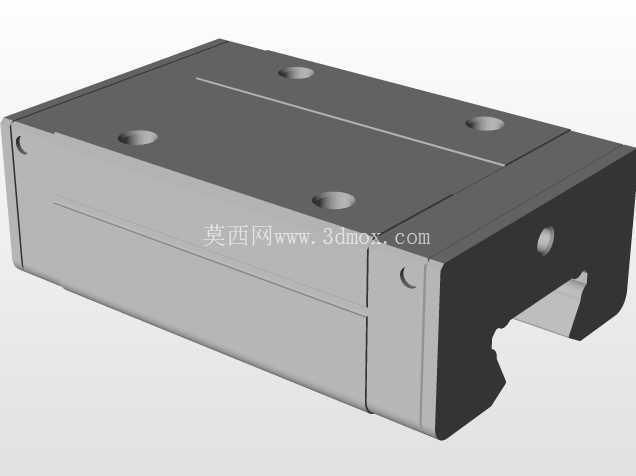

  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架
  • 制动部件间隙校验多工位测试台架

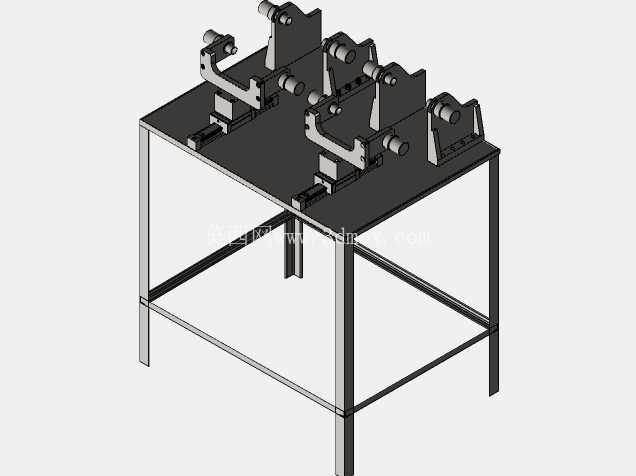

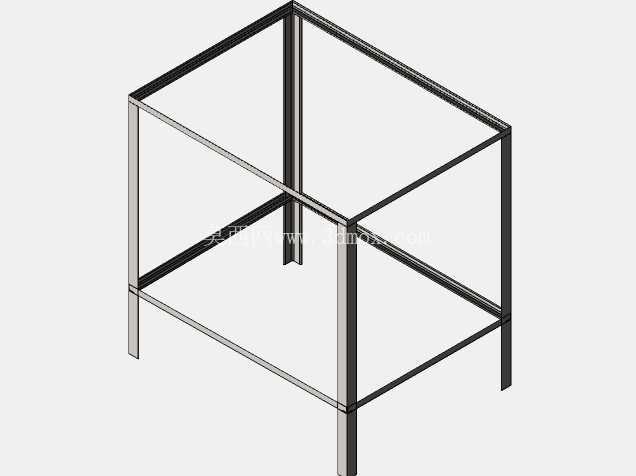

这套多工位测试台架主要面向轨道交通车辆制动系统部件的线下校验场景,在制动缸完成总装、进入整车装配环节前,完成松弛调节器的动作间隙、回程精度、触发阈值等核心参数的批量检测,替代传统单工位人工逐件检测的作业模式,适配制动部件生产车间的终检工序布局。台架主体采用方管焊接成型的框架式支撑结构,底部设置横向斜撑强化整体刚性,避免多工位同时作业时的共振干扰检测精度,台面采用整块钢板加工,所有安装基准面一次铣削成型,平面度控制在0.1mm以内,保证各工位装夹基准的一致性。

台架共设置四个独立检测工位,每个工位的装夹模块采用快换式定位结构,可根据不同规格的松弛调节器外形调整夹持块的安装位置,夹持动作由水平布置的气缸驱动,夹持力可通过气源处理三联件的调压阀灵活调整,避免装夹力过大造成被测部件壳体变形,或是装夹力不足导致检测过程中部件移位。每个工位对应设置独立的模拟加载模块,可模拟制动缸实际工作时的推杆行程与负载阻力,还原部件在整车装配后的真实工作工况,检测过程中无需人工反复调整加载参数,工位到位后自动触发检测流程。

设计阶段优先考虑了操作人员的作业动线,所有工位的操作高度统一设置在距离地面850mm的区间,符合人工站立作业的人机工程学要求,操作人员无需弯腰或抬手即可完成部件的装夹、拆卸与检测结果确认。台架的气路管线全部沿框架方管的内部空腔布置,仅在气缸接口位置预留短段软管,避免管线外露造成的作业剐蹭风险,同时也便于后期维护时快速排查气路故障。台架底部预留四个地脚螺栓安装孔,可直接固定在车间的硬化地面上,也可根据需求加装可调脚杯,适配地面不平整的安装场景,安装时无需额外浇筑混凝土基础,整体就位后接通气源即可投入使用。

每个工位的检测位置都预留了传感器安装接口,可根据检测需求加装位移传感器、压力传感器,实时采集松弛调节器在动作过程中的间隙变化量、触发压力值等数据,检测数据可直接对接车间的质量管控系统,实现检测数据的自动记录与追溯,无需人工手动记录检测结果。台架的各运动部件全部设置有限位结构,气缸的行程两端加装缓冲垫,避免部件动作到位时产生刚性撞击,既降低作业过程中的噪音,也能延长设备的使用寿命。

从结构建模的角度来看,这套台架的所有零件都采用参数化建模方式搭建,装夹模块、支撑框架、驱动单元的零件都可单独导出工程图用于生产加工,各模块之间的装配间隙都经过干涉检查,实际装配时无需二次配磨即可完成组装。台架的整体外形尺寸控制在长1200mm、宽800mm、高1100mm的范围内,占用车间作业面积极小,可灵活布置在生产线的终检工位旁,无需对现有生产线布局做大幅调整。多工位并行的设计可让单台设备同时满足四个部件的检测需求,相比传统单工位检测设备,单位时间内的检测效率可提升三倍以上,同时也减少了设备的重复投入成本。

在实际使用场景中,这套台架除了可完成松弛调节器的间隙检测外,更换对应装夹工装后,也可完成制动缸其他小型部件的动作性能测试,具备一定的通用适配能力,不需要为单一型号的部件单独定制检测设备。台架的所有外露金属部件都做了发黑或喷塑处理,可适应车间内存在少量油污、切削液的作业环境,长期使用不会出现锈蚀掉漆的问题,日常维护仅需要定期对气缸导杆、滑动接触面加注少量润滑脂即可,维护成本极低。
