GWS S666/STD标准舵机三维结构模型

在航模制作、小型自动化装置、教学实验平台的结构搭建环节，舵机是承担角度闭环控制的核心执行部件，这款S666/STD型号舵机的三维模型，完全还原了实物的结构特征与安装边界，能直接嵌入各类小型运动机构的整体装配中，省去实物测绘的繁琐步骤。从实际应用场景来看，这类标准尺寸舵机常被用于固定翼航模的舵面控制、小型机器人关节的角度驱动、智能小车的转向机构、自动化演示装置的点位动作执行，也会出现在学生创新竞赛的作品结构里，适配多数需要0-180度角度精准控制的低负载运动场景。

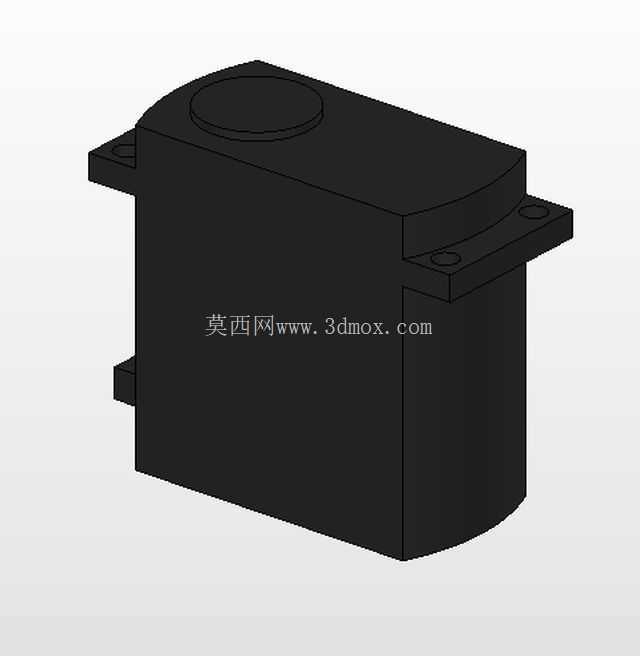

模型构建时完全遵循实物的安装尺寸逻辑，主体壳体为带圆弧过渡的长方体结构，顶部设置圆形的舵机输出轴安装凸台，两侧延伸出带安装孔的固定耳片，耳片上的通孔位置、孔径大小完全匹配标准舵机的安装孔距，设计人员在做整体结构排布时，可以直接调用该模型预留安装空间，不需要反复核对安装孔位的相对位置，避免出现装配干涉的问题。壳体侧面预留的出线槽位置也做了精准还原，在做布线规划时能提前确定线材的走向，避免后续装配时线材与周边结构件产生挤压磨损。

从功能特性对应的结构设计来看，这款舵机的壳体采用上下扣合的结构形式，模型还原了壳体的壁厚特征、内部腔体的容纳空间，能直观看到内部齿轮组、控制电路板、驱动电机的排布逻辑，对于需要做舵机改装、或者设计舵机外置保护壳的工程师来说，可以直接参考该模型的外部轮廓做适配结构设计。输出轴的凸台高度、轴径尺寸也完全匹配实物，配套的舵盘安装位可以直接对接标准规格的舵盘模型，在做运动仿真时，能准确模拟舵机输出的转动范围，验证机构运动过程中是否会出现死点、或者与周边结构产生碰撞。

在做小型设备的结构设计时，很多工程师容易忽略舵机的实际外形边界，比如顶部凸台的突出高度、两侧固定耳的外伸尺寸，往往等到实物装配时才发现预留空间不足，不得不返工修改结构件。这个三维模型把所有外形细节都做了还原，包括壳体底部的圆弧过渡、固定耳的倒角特征、输出轴凸台的台阶结构，在装配环境中可以直接做干涉检查，提前排查结构冲突。比如在设计航模机翼的舵机安装舱时，可以直接把该模型放入舱体内部，调整舱壁的位置、开口的大小，确保舵机安装后不会与机翼内部的加强筋、线材产生干涉，同时保证舵机输出轴与舵面摇臂的连接角度处于合理范围，减少传动过程中的力矩损耗。

对于教学场景来说，这个模型也可以作为伺服执行机构的教学演示载体，直观展示标准舵机的外部结构组成、安装方式，帮助初学者快速理解舵机在运动机构中的装配逻辑，不需要拆解实物就能掌握各个结构部分的作用。在做运动仿真分析时，可以给模型添加对应的转动副、驱动参数，模拟舵机带载转动的过程，验证整个机构的运动轨迹是否符合设计预期，提前调整连杆长度、摇臂安装角度等参数，减少实物调试的工作量。

模型的结构细节处理也贴合工程实际，比如固定耳上的安装孔做了沉台特征，匹配实际安装时螺丝头的容纳空间，不会出现螺丝头突出耳片表面影响安装平整度的问题；壳体表面的分型线位置也做了还原，在做外观结构设计时可以参考分型线的位置，避免在外露结构上出现突兀的拼接缝。整体模型的几何特征简洁，没有冗余的面片结构，在大型装配体中调用时不会占用过多的系统资源，能保证装配操作、运动仿真的流畅度，适合结构设计人员在方案设计阶段直接调用，快速完成整体机构的排布与验证。
