ES09MD高扭矩舵机结构三维建模

　　这个建模作品在搭建初期就没有走“只做外观示意”的捷径，而是从实际安装适配的角度出发，先梳理了同规格舵机的通用安装边界：两侧伸出的安装耳采用对称布局，安装孔的中心距、孔径按照常用微型舵机的通用适配尺寸做了还原，输出轴的台阶高度、轴径匹配常规的金属舵盘安装公差，轴端的定位扁位也做了细节还原，避免后续装配时出现舵盘打滑、定位不准的问题。从功能特性来看，这类高扭矩微型伺服不同于普通的小型直流电机，它内部集成了减速齿轮组、位置反馈电位器、驱动控制电路，能够根据输入的PWM信号输出指定角度的转角保持，不需要额外搭建减速机构和位置反馈回路，对于需要精准角度控制、安装空间紧凑的场景来说，能够大幅简化整体传动结构的设计复杂度。在小型自动化执行机构、航模舵面控制、小型机械臂关节驱动、智能门锁传动、3D打印机自动调平机构这类对输出扭矩、安装空间有明确约束的场景里，这类微型伺服执行件的选型匹配一直是结构设计阶段容易踩坑的环节——很多工程师在选型初期只关注标称扭矩、工作电压这类纸面参数，忽略了安装法兰的孔位公差、输出轴的伸出长度、壳体外形与周边结构的干涉边界，等到打样装配时才发现舵机壳体和周边走线槽、连杆结构碰擦，或是安装耳的孔距和预设的固定座不匹配，不得不临时修改安装支架，拖慢整体项目进度。

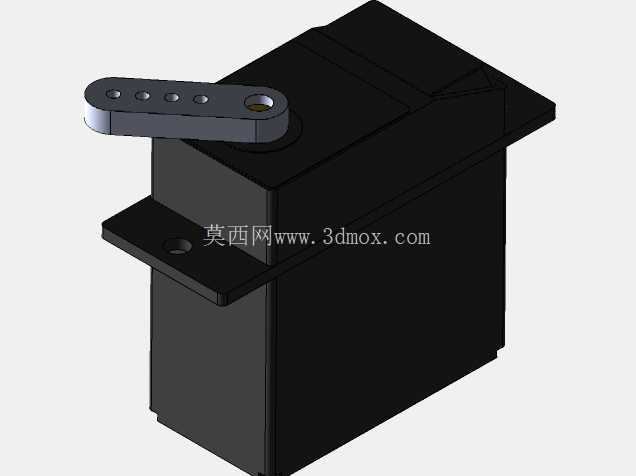

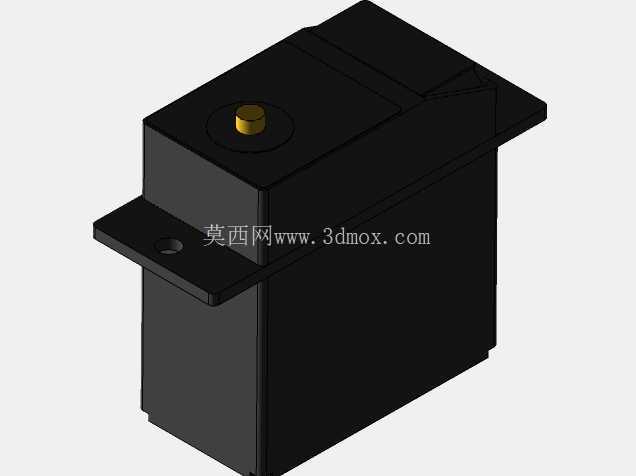

　　建模过程中，壳体的外形轮廓严格按照实物的安装边界做了还原：主体方壳的侧壁厚度、顶部输出轴的凸台高度、安装耳的厚度都做了等比例还原，没有做过度的简化，在做整机装配干涉检查时，可以直接导入装配体验证周边结构的间隙是否足够，比如在做小型机械臂关节设计时，可以直接验证舵机安装后，臂杆转动过程中会不会和壳体侧壁发生碰擦，走线空间是否能够容纳舵机的引出线。很多新手工程师在做这类元件建模时，往往会忽略安装耳下方的沉台结构，实际装配时这个沉台是用来贴合安装支架的定位面的，如果建模时漏掉这个结构，会导致安装面的配合间隙计算错误，固定螺丝锁紧后舵机出现倾斜，输出轴的同轴度偏差会直接导致传动卡顿、舵机负载异常增大。

　　这个模型里把这类容易被忽略的安装细节都做了还原，包括壳体顶部的合模线位置、输出轴和壳体之间的间隙都做了写实处理，既不会因为过度追求细节导致模型文件过大影响装配体运行效率，也不会因为过度简化失去干涉检查的参考价值。在实际的项目应用里，这类舵机的使用场景非常分散：在智能物流分拣的小型拨杆机构里，它用来驱动拨杆完成小件货物的分流导向；在教育类机器人套件里，它作为关节驱动元件完成多自由度的动作演示；在遥控模型里，它负责控制舵面、转向机构的精准动作；甚至在一些小型的自动翻盖机构、相机云台微调机构里，也能看到这类微型伺服的身影。不同场景下对舵机的安装方式要求不同，有的场景利用两侧的安装耳做卧式固定，有的场景需要利用壳体底部的定位孔做立式安装，这个模型在搭建时保留了两种安装方式的参考特征，不管是做卧式安装支架的设计，还是做立式安装座的适配，都能直接提取安装面的尺寸参考，不需要再反复对照实物测量。从结构设计的角度来说，这类外购标准件的三维模型不需要做内部齿轮、电路的细节还原，核心价值在于给整体装配提供准确的外形、安装尺寸参考，让工程师在设计阶段就能完成干涉检查、安装空间预留、支架结构匹配的工作，减少后续打样修改的次数。

　　这个模型在细节取舍上做了很好的平衡：没有把内部的减速齿轮、控制板做冗余建模，只保留了外部所有和装配相关的特征，包括输出轴的尺寸、安装耳的孔位、壳体的最大外形轮廓、引出线的出线位置参考，导入装配体后既可以用来做静态的干涉检查，也可以用来做简单的运动仿真，验证输出轴转动时和周边连杆、结构件的运动间隙是否合理。很多工程师在做选型建模时，容易犯的错误是把不同品牌同规格舵机的尺寸混为一谈，实际上哪怕是标称同尺寸的微型舵机，不同厂家的壳体倒角、安装耳厚度、输出轴伸出长度都会有细微差异，这个模型还原的是ES09MD型号的实际安装尺寸，针对选用该型号舵机的设计场景，可以直接拿来做装配参考，不用再花费时间手动测绘建模，能够大幅缩短结构设计阶段的标准件建模耗时，把更多精力放在核心传动结构、功能逻辑的优化上。
