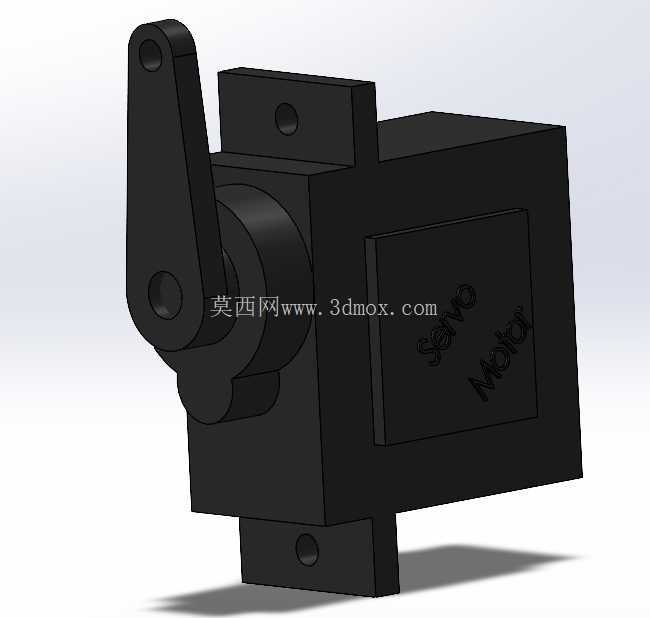

带摆臂安装支架的小型伺服执行机构

这款带一体式安装支架与输出摆臂的伺服执行单元，是小型运动控制场景里应用极广的动力输出部件，日常做小型自动化工位改造、教学类机械装置搭建、航模与智能玩具动作结构设计时，经常会用到这类结构紧凑的驱动件。从实际使用的角度看，这类伺服件最核心的优势是集成度高，不需要额外搭配减速箱、位置反馈组件，只需要匹配对应的控制信号与供电，就能实现指定角度范围内的摆角输出，省去了零散部件选型、装配调试的大量时间。

从结构设计的逻辑来看，主体采用方正的盒式壳体，一方面是为了容纳内部的直流驱动电机、齿轮减速组、电位器位置反馈组件，规整的外形也能最大化利用安装空间，不会出现异形结构带来的空间干涉问题。壳体两侧延伸出带安装孔的固定耳，两个安装孔的中心距、孔径都做了标准化适配，不管是直接锁在亚克力安装板、铝型材框架上，还是通过转接件固定在3D打印的结构支架上，都能快速对位，不需要额外做安装位的二次加工。输出轴端搭配的一字型摆臂，摆臂上预留的传动连接孔可以适配不同长度的连杆，把摆臂的回转运动转化为直线往复运动或者其他机构的间歇摆动，摆臂与输出轴的连接采用扁位定位，能够传递足够的扭矩，不会出现大负载下摆臂与轴相对打滑的问题。

在实际选型应用时，首先要关注的就是安装边界尺寸，这类小型伺服的整体长宽高尺寸控制得比较紧凑，适合安装在空间受限的工位里，比如小型物料分拣装置的拨料机构、智能门锁的锁舌驱动结构、摄像头云台的角度调整机构，都能看到这类结构的应用。输出轴的中心高度是安装时需要重点核对的参数，要保证摆臂摆动全行程范围内，不会和周边的结构件、走线槽产生剐蹭，摆臂的摆动角度范围通常在0到180度之间，设计联动结构时要预留足够的安全间隙，避免机构走到极限位置时出现卡滞，堵转时间过长会直接烧坏内部的驱动电路与电机绕组。

从功能特性上看，这类伺服件的位置控制精度足够满足民用、教学类以及轻载工业场景的需求，内部的减速组采用塑料齿轮搭配金属输出轴的配置，在控制成本的同时保证了输出端的结构强度，能够承受一定的径向负载，日常带动轻量的拨杆、风门、小型夹具动作完全够用。壳体表面的散热结构虽然简单，但因为这类伺服通常是间歇式工作，单次动作时间短，自身的发热量完全可以通过壳体自然散出，不需要额外加装散热装置。设计配套结构时，要注意在伺服壳体周边预留少量的走线空间，供电与信号线缆从壳体侧面引出，弯曲半径不能过小，避免长期弯折导致线芯断裂，影响设备的长期运行稳定性。

很多刚接触结构设计的工程师在选用这类伺服时，容易忽略输出摆臂的负载力矩匹配问题，只看标称的扭矩参数，不考虑实际安装时的力臂长度，当摆臂末端挂载的负载力臂过长时，实际作用在输出轴上的力矩会远超额定值，轻则出现位置丢步、定位不准的问题，重则打坏内部的减速齿轮。在做结构校核时，要把摆臂的长度、负载的重量、动作的加速度都纳入计算范围，预留至少30%的力矩余量，才能保证长期运行的可靠性。另外安装固定耳的螺丝锁附力度也要控制，不能用过长的螺丝顶到壳体内部的元件，锁附力矩过大也会导致塑料壳体的安装孔开裂，后续维护拆卸时会出现固定位失效的问题。

这类伺服结构的三维建模过程中，重点要还原的是安装孔位的相对位置、输出轴的中心高度、摆臂的摆动行程边界，这些参数是后续做整体装配干涉检查的核心依据，建模时不需要把内部的齿轮、电路结构全部还原，只要把外部的装配接口、外形轮廓做准确，就能满足结构设计阶段的选型校验需求，壳体表面的标识、分型线这些细节做适当简化也不会影响实际的设计工作，毕竟三维模型在这个场景下的核心作用是辅助结构布局与安装校验，不是做产品的外观渲染宣传。
