直列四缸发动机活塞连杆曲柄机构

在车用动力总成的结构开发环节，曲柄连杆机构是将燃烧做功的直线往复运动转化为旋转扭矩输出的核心载体，这套直列四缸排布的活塞运动组件，覆盖了民用小排量乘用车最主流的缸体布局形式，广泛适配1.0L-2.5L排量区间的自然吸气、涡轮增压汽油机，也可作为小型柴油机、通用动力机械的核心运动副参考结构。从实际装车场景来看，四缸直列布局的平衡特性优于三缸机型，结构复杂度低于V型六缸机型，是当前A级、B级家用车动力舱内最常见的结构形式，这套组件的建模精度直接影响后续动力学仿真、干涉校验、配气机构匹配的整体准确性。

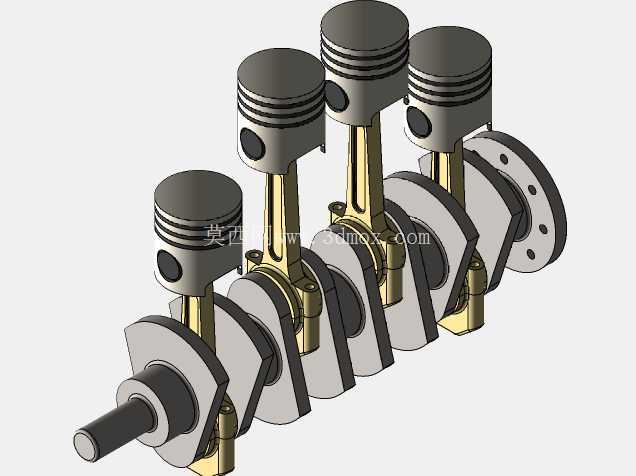

从功能实现逻辑来看，活塞顶部承接燃烧室燃气爆发的高压推力，通过活塞销将力传递给连杆，连杆小头随活塞做上下往复运动，大头随曲轴曲柄销做圆周运动，最终将直线运动转化为曲轴的旋转扭矩，向外输出动力驱动整车传动系统。这套模型完整还原了四个活塞、对应连杆、整体式曲轴的装配关系，活塞环槽位置、活塞销座的加强筋结构、连杆杆身的工字型截面、曲轴的平衡块布局、主轴颈与连杆轴颈的偏心距都做了等比例还原，能够直观呈现四缸机1-3-4-2的做功顺序下，各缸活塞的运动相位差：相邻做功缸的活塞位置差180度曲轴转角，保证曲轴运转过程中受力均匀，降低整机振动水平。

在设计思路层面，这套结构的建模首先要确定缸心距参数，也就是相邻两个气缸中心线的距离，这个参数直接决定了缸体的整体长度，需要平衡发动机紧凑性与缸筒壁厚的强度要求，常规民用四缸机的缸心距多在80mm-95mm区间，对应缸径范围70mm-88mm。活塞的设计需要考虑热膨胀余量，活塞裙部通常设计为中凸变椭圆型面，避免热态下活塞在缸筒内卡滞，活塞上的三道环槽分别对应两道气环、一道油环，气环负责密封燃烧室高压燃气，油环负责刮除缸壁多余机油，避免机油窜入燃烧室参与燃烧。连杆的设计优先考虑轻量化与高强度的平衡，工字型截面的杆身能够在相同重量下获得更高的抗弯刚度，连杆大头采用斜切口设计的话，能够满足更大直径的曲轴连杆轴颈通过，方便装配时从缸体上方拆装连杆组件。曲轴的平衡块设计是四缸机NVH控制的关键，每个曲柄臂对应的平衡块需要精确计算往复惯性力与旋转惯性力的平衡量，抵消活塞连杆组运动过程中产生的一阶、二阶惯性力，降低发动机运转时的振动传递。

从安装边界来看，这套组件的装配需要匹配缸体的主轴承座孔，曲轴主轴颈与主轴承瓦的配合间隙需要控制在0.02mm-0.05mm区间，连杆大头与连杆轴颈的配合间隙控制在0.03mm-0.06mm区间，活塞与缸筒的配合间隙根据材质不同控制在0.02mm-0.04mm区间，活塞销与活塞销座、连杆小头衬套的配合采用全浮式设计，工作状态下活塞销可在两个座孔内自由转动，保证磨损均匀。建模过程中需要预留活塞运动到上止点时与气门的避让间隙，避免活塞在上止点附近与进排气门发生碰撞，这个间隙通常需要结合配气相位、气门升程参数做动态干涉校验，一般冷态装配间隙不小于1mm。在实际工程应用中，这套模型可用于教学演示曲柄连杆机构的运动原理，也可作为新机型开发时的结构参考，通过添加运动副约束可直接做运动学仿真，输出活塞的运动位移、速度、加速度曲线，为曲柄连杆机构的强度校核、疲劳寿命计算提供基础数模支撑。不同排量机型的活塞行程、曲柄半径、连杆长度的比值（即曲柄连杆比）通常控制在0.28-0.33区间，这个比值范围能够平衡活塞侧推力、曲轴扭矩输出效率、发动机整体高度之间的矛盾，比值过小会导致连杆过长，发动机整体高度增加，挤占机舱布置空间；比值过大会导致活塞对缸壁的侧推力增大，加剧缸筒磨损，降低机械效率。这套直列四缸活塞组件的结构排布，也充分考虑了正时系统、机油泵、平衡轴系统的驱动接口，曲轴前端的带轮/链轮安装位、后端的飞轮安装位都预留了对应的结构基准，能够与周边附件系统形成完整的动力总成装配关系。
