内燃机用简易活塞结构三维建模

在往复式内燃机的核心运动组件设计中，活塞是直接参与能量转换的关键部件，其结构合理性直接决定整机的动力输出效率、密封性能与运行寿命。这款活塞结构采用了经典的筒式活塞设计思路，整体为圆柱状主体结构，顶部为平整的燃烧室接触面，可直接承接气缸内混合气燃烧产生的高压燃气推力，将燃烧释放的热能通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，适配小排量通用汽油机、小型单缸柴油机以及部分微型动力设备的动力需求。

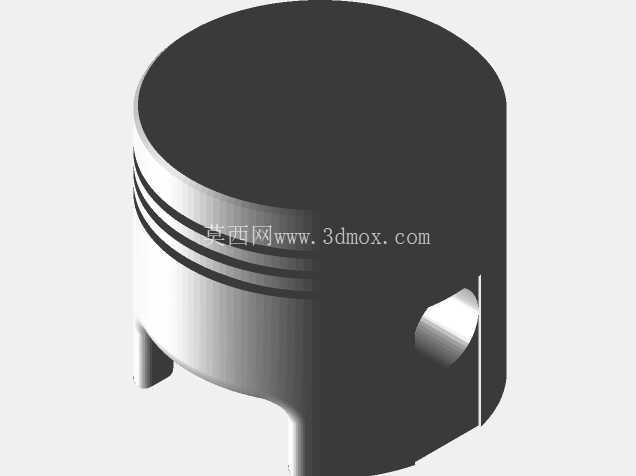

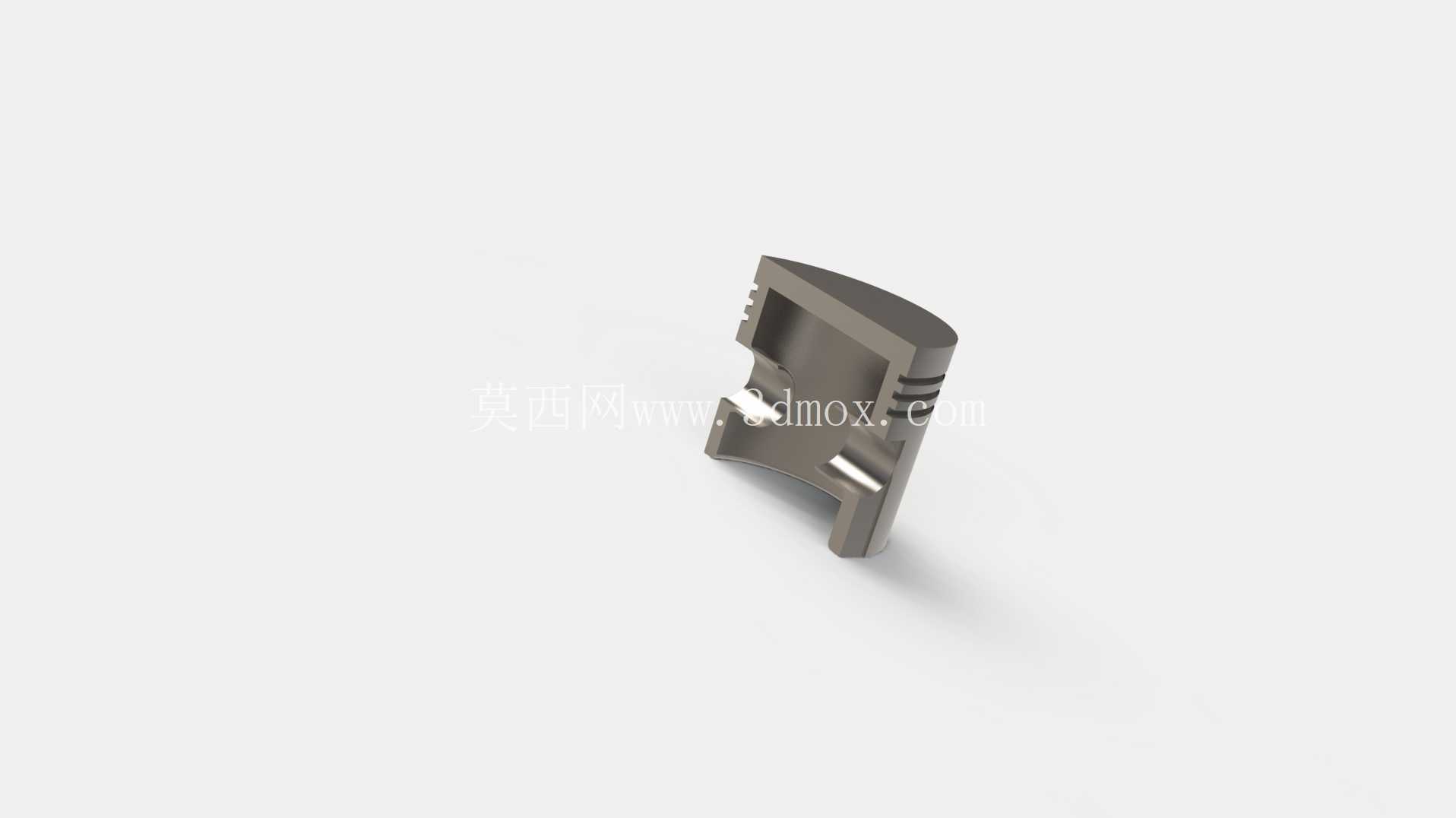

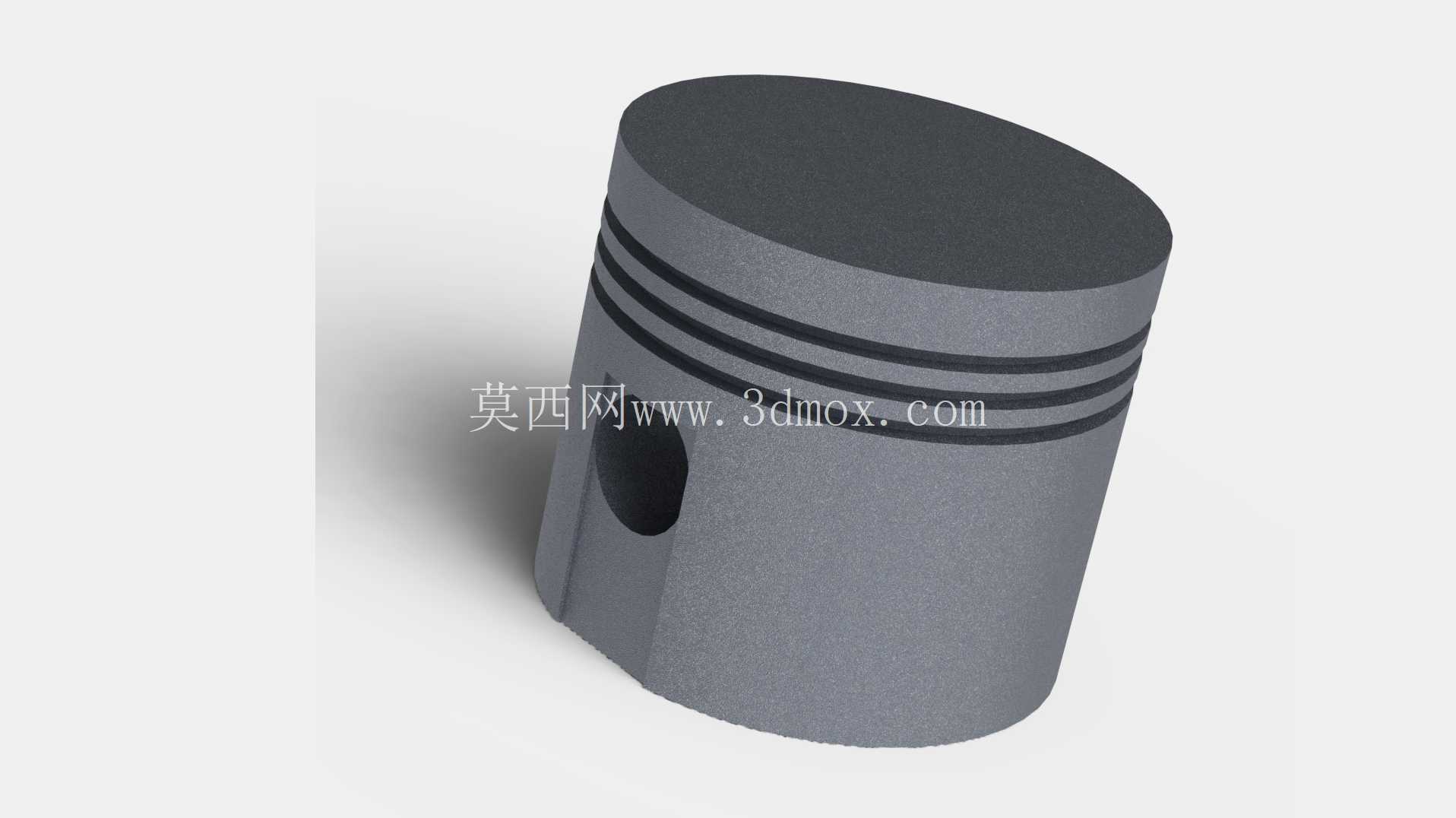

从结构设计细节来看，活塞头部设置了三道环槽结构，用于安装气环与油环，上方两道环槽适配气环，负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，最下方一道环槽适配油环，可在活塞往复运动过程中刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部采用了等直径圆柱面设计，可在气缸套内形成稳定的导向支撑，承受活塞往复运动过程中产生的侧推力，避免活塞在运动过程中出现偏磨、卡滞等问题。活塞销孔采用了贯穿式设计，位于活塞裙部上方的重心平衡位置，可保证活塞销安装后活塞运动过程中的受力均匀，减少往复惯性力带来的振动与冲击。

在实际应用场景中，这类简易活塞结构可广泛适配通用小型动力设备，包括小型发电机组、园林机械、农用微耕机、小型摩托动力单元等场景，这类应用场景对活塞的结构可靠性、加工成本、维护便捷性有较高要求，简化的结构设计可降低铸造与机加工的工艺难度，适合批量生产制造。从安装边界来看，活塞的外径尺寸与对应气缸套的内径采用基孔制间隙配合，配合间隙控制在合理范围内，既保证活塞受热膨胀后不会在气缸内卡滞，又能避免间隙过大导致的密封性能下降、敲缸异响等问题；活塞销孔的内径尺寸与标准活塞销外径匹配，可通过卡簧实现活塞销的轴向定位，防止销子轴向窜动刮伤气缸壁。

设计过程中充分考虑了活塞的工作工况，活塞在运行过程中需要承受最高可达数兆帕的燃气爆发压力，同时在高频往复运动中承受交变的机械载荷与热负荷，顶部平整结构可减少应力集中点，避免长期交变载荷下出现顶部开裂问题；环槽的宽度与深度尺寸按照标准活塞环的安装尺寸设计，可直接适配市售标准规格活塞环，降低后续维护更换的配件成本。裙部的长度设计经过受力校核，可保证活塞在上下止点位置时，裙部与气缸壁的接触长度足够，避免出现活塞摆头、偏磨的问题，同时合理的裙部长度也能控制活塞整体重量，降低往复运动的惯性力，减少曲轴连杆机构的负载。

不同于高性能发动机采用的异形活塞、轻量化锻造活塞设计，这款活塞采用了最基础的结构形式，没有设置复杂的顶部燃烧室凹坑、裙部型线优化、内部冷却油道等结构，更适合作为入门级动力设备的核心部件，也可作为机械结构教学、三维建模练习的典型案例，帮助从业者理解往复式动力部件的基本运动逻辑与结构设计要点。在建模过程中，各特征的尺寸比例严格按照通用小型活塞的实际参数设置，环槽的间距、销孔的位置、裙部的长度比例均符合工程实际，可直接用于结构演示、装配模拟、运动仿真等场景，帮助设计人员快速完成小型动力单元的整体方案搭建，验证活塞与气缸、连杆、活塞销等周边部件的装配干涉情况，缩短前期方案设计的验证周期。
