三缸发动机气缸盖结构设计模型

在往复式内燃机的整机结构中，气缸盖是承担核心功能的关键部件，其结构设计直接决定发动机的动力输出效率、密封可靠性与运行稳定性，这类三缸排布的气缸盖目前广泛应用在小排量乘用车、通用小型动力机组、非道路移动机械的动力单元中，适配1.0-1.5L排量区间的汽油或柴油动力机型。从实际装机的功能逻辑来看，气缸盖需要同时完成多重核心任务：首先是封闭气缸上部，和气缸套、活塞顶面共同围成封闭的燃烧室空间，承受缸内燃烧过程产生的高温高压燃气冲击，因此本体结构需要具备足够的刚度与抗热变形能力，避免在交变热负荷与机械负荷下出现开裂、翘曲等失效问题；其次是集成布置进排气道、气门安装座、喷油器/火花塞安装孔、冷却水道与润滑油道，在有限的结构空间内完成进排气导流、燃油喷射定位、热量导出、运动部件润滑等多重功能，各孔道的位置精度直接影响发动机的充气效率、燃烧充分性与运行可靠性。

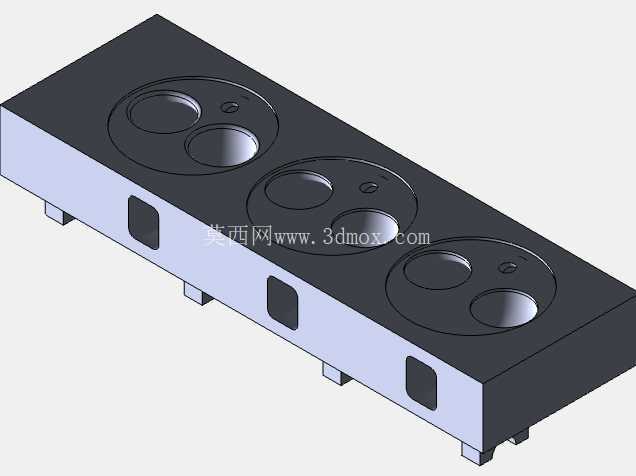

从该模型的结构设计思路来看，整体采用长方体式的本体布局，三个气缸孔位沿本体长度方向等距排布，每个缸位对应设置两组圆形凹腔结构，分别匹配进气门与排气门的安装位置，凹腔周边预留的密封平面用于贴合气缸垫，实现燃烧室与外部空间的密封隔离；本体侧面设置的方形凸台结构，分别对应冷却水道的工艺堵盖安装位、传感器安装接口位置，底部伸出的定位凸块用于和缸体上的定位槽配合，保证装配时的位置精度，避免缸盖安装错位导致的密封失效、孔道不对中等问题。设计过程中需要重点控制的尺寸边界包括：本体总长度需要匹配三缸缸体的缸心距参数，保证每个缸位的燃烧室中心与缸体气缸中心完全重合；本体厚度方向需要预留足够的水道空间，保证燃烧产生的热量能够通过冷却液循环及时带出，避免局部热点导致的爆震、部件烧蚀问题；各气门座圈孔的位置度公差需要控制在0.05mm以内，保证气门关闭时的密封性能，避免出现缸压不足的问题；底部密封平面的平面度公差需要控制在0.03mm以内，防止气缸垫压合不均出现漏气、漏水、漏油的三漏问题。

在实际装机应用中，这类气缸盖通常采用铸铁或铸铝合金材料铸造后经机加工成型，铸铝材质的缸盖重量更轻、导热性能更好，多用于高转速的汽油机机型，铸铁材质的缸盖强度更高、抗热变形能力更强，多用于高负荷的柴油机机型。安装过程中需要按照规定的扭矩顺序从中间向两侧分步拧紧缸盖螺栓，避免缸盖受力不均出现翘曲变形；运行过程中需要保证冷却液的正常循环，避免长时间高负荷运行导致的缸盖过热变形。从建模逻辑来看，该模型还原了缸盖的主体外部结构与核心安装特征，能够用于发动机装配模拟、结构受力分析的前期参考，也可作为小排量动力单元结构教学的演示样件，帮助设计人员理解气缸盖的功能布局与安装配合逻辑，在做整机布置时可以直接参考其外形尺寸预留安装空间，校核周边附件的装配干涉问题。
