多连杆铰接式夹持机械爪结构设计

这款夹持式机械臂属于小型末端执行机构范畴，核心应用场景覆盖轻载自动化分拣工位、教学实验台搭建、小型物料转运工位的末端执行环节，可适配桌面级自动化设备的动作输出需求，针对重量在1kg以内的规则或异形小件完成抓取、移位、放置动作，在3C电子小件分拣、实验室样品转移、轻工行业小包装物料搬运场景中，可直接替换原有气爪或电动夹爪，适配低负载、高开合角度的作业需求。

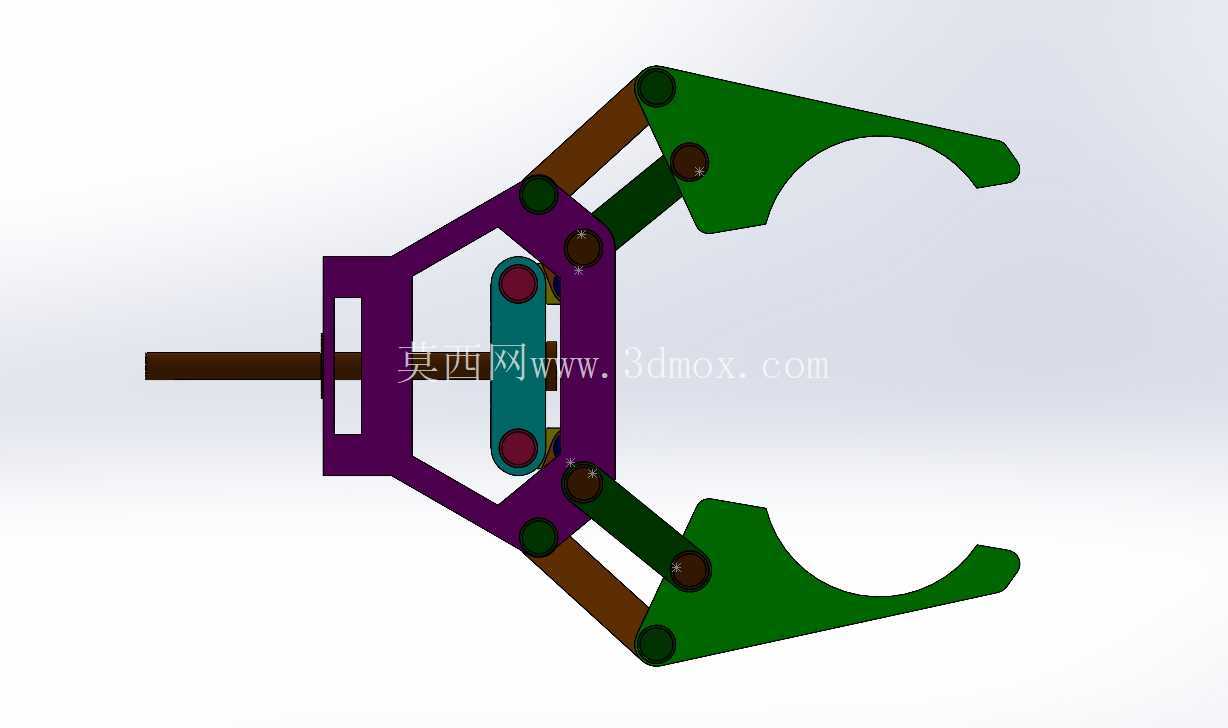

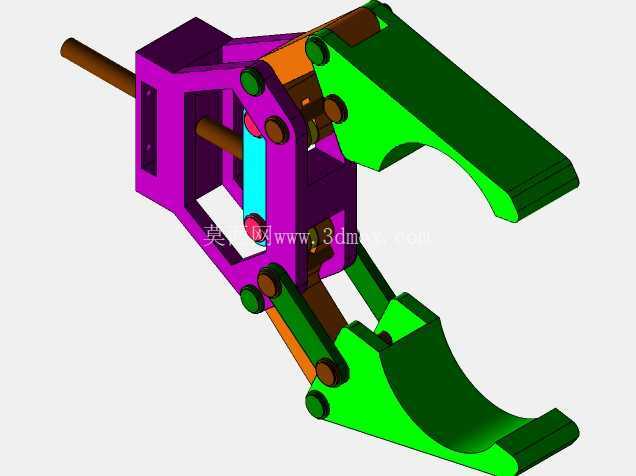

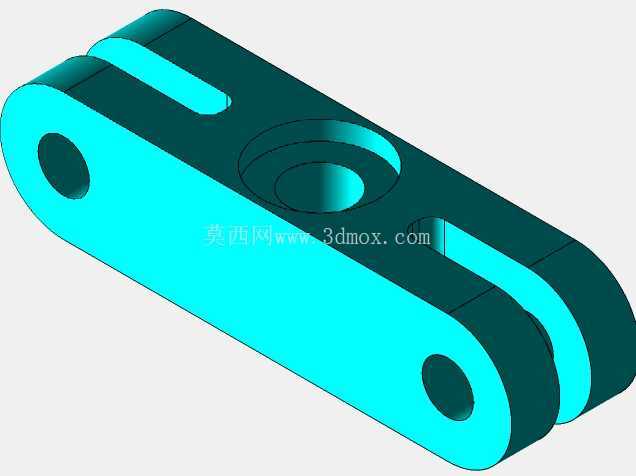

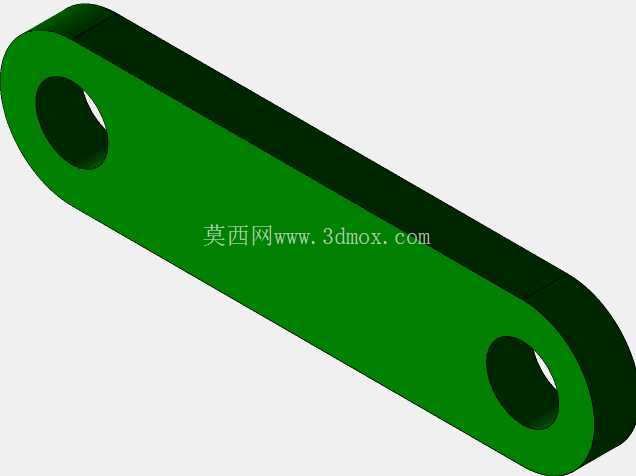

从功能特性来看，该机构采用多连杆铰接传动逻辑，动力输入段预留了直线驱动安装位，可适配微型电动推杆、小型气缸作为动力源，动力从后侧的推杆安装轴输入后，通过三组对称布置的铰接连杆将动力同步传递至上下两个夹爪臂，实现夹爪的同步开合动作，避免单臂摆动带来的夹持偏移问题。夹爪的接触端面做了弧形内凹设计，相比平口夹爪，可适配圆柱类、曲面类零件的夹持需求，接触面积更大，夹持同等重量工件时所需的正压力更小，可降低对工件表面的压损风险。铰接位置全部采用销轴连接结构，每个转动副位置都预留了轴套安装间隙，实际加工时可镶嵌铜套或工程塑料轴套，降低转动过程中的磨损量，提升机构的反复动作寿命。

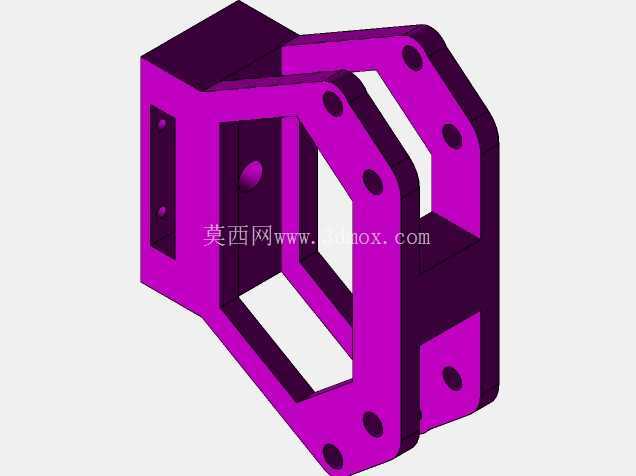

设计过程中优先考虑了安装边界的适配性，机构整体的安装基准位于后侧的立板结构上，立板上预留了两个贯通安装孔，可通过螺栓直接固定在直线滑台的滑块端面、多轴机械臂的末端法兰上，不需要额外设计转接板，降低集成时的设计工作量。整体结构的外轮廓尺寸控制在长120mm、宽60mm、高80mm范围内，不会占用过多的安装空间，适配桌面级小型自动化设备的紧凑布局需求。夹爪完全张开时的开口宽度可达70mm，闭合时最小夹持间隙为5mm，可覆盖该尺寸区间内绝大多数小型工件的夹持需求。传动连杆的力臂比经过反复校核，当输入推力为50N时，夹爪端面的加持力可达120N，完全满足轻载工位的夹持力需求，同时不会因为力臂比过大导致机构自锁，动力撤销后夹爪可在扭簧辅助下自动复位，适配连续循环作业的节拍要求。

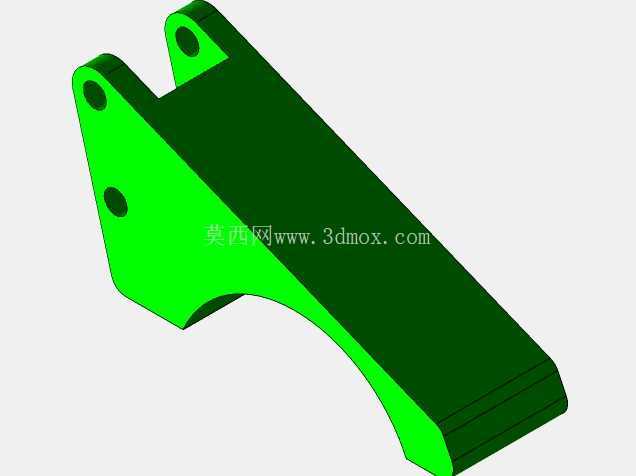

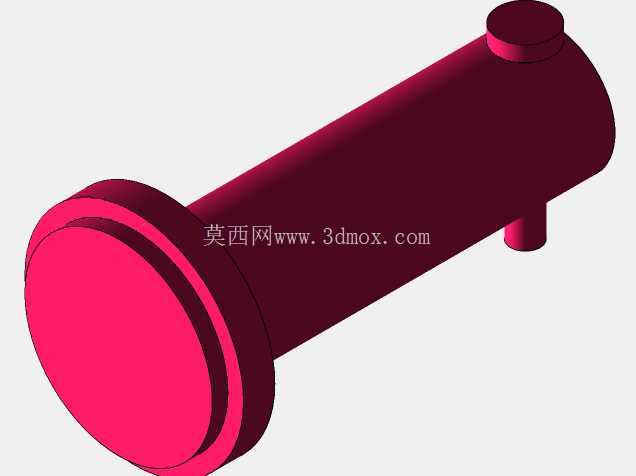

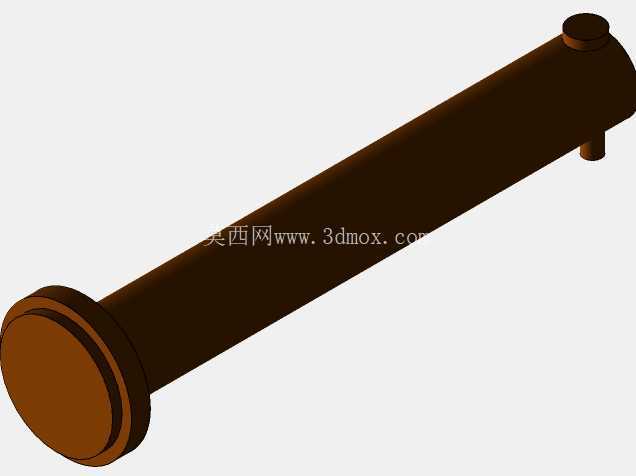

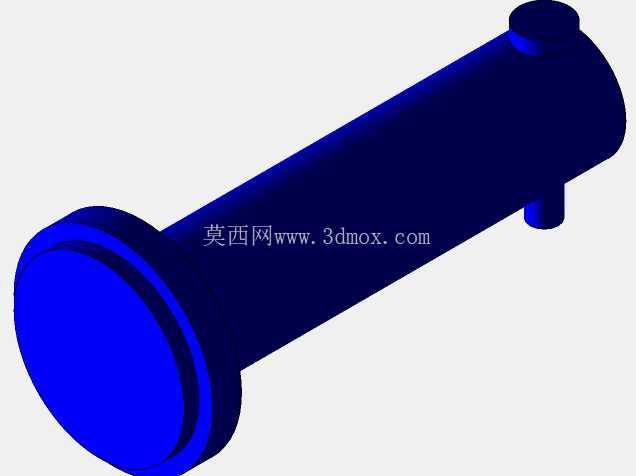

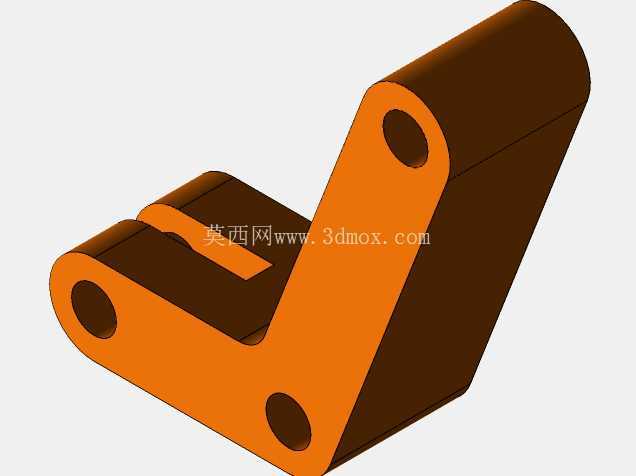

结构细节上，上下夹爪臂采用对称式设计，加工时可采用同一套工装完成铣削加工，降低零件加工的换刀成本与编程工作量。所有铰接销轴的直径统一为6mm，可选用标准圆柱销作为转动轴，减少非标零件的种类，降低后期维护时的备件采购难度。立板与连杆之间预留了1mm的侧向间隙，避免装配后出现运动卡滞，同时可在间隙位置加装薄垫片调整侧向窜动量，保证机构运动的顺畅性。后侧的动力输入杆伸出长度预留了20mm的调节余量，可适配不同行程的驱动元件，不需要额外调整驱动元件的安装位置即可匹配不同的开合角度需求。夹爪臂的根部做了圆角过渡处理，避免应力集中导致的零件断裂问题，在长时间反复开合的工况下，可有效降低根部的疲劳应力，提升结构的可靠性。

实际集成应用时，可根据作业场景的需求更换夹爪端面的摩擦垫，比如在夹持光滑表面工件时，可粘贴橡胶垫提升摩擦力，在夹持高温工件时可更换聚四氟乙烯隔热垫，不需要改动整体结构即可适配不同的作业环境。机构的所有零件都可采用常规的铝合金板材通过铣削加工完成，不需要特殊的加工工艺，单件加工成本控制在较低区间，适合小批量制作或个人DIY场景使用。运动过程中所有连杆的运动轨迹都做了干涉校核，开合全程不会出现零件之间的碰撞问题，初始装配时只需要保证所有销轴的同轴度即可实现顺畅运动，对装配人员的技术要求较低，不需要反复调整配合间隙。
