SparkfunQwiic单继电器电路板结构设计

　　在小型自动化测试台、桌面级创客电控项目、实验室传感器组网搭建的场景里，这类带Qwiic接口的单继电器板是非常常用的电控转接部件，核心作用是通过低压控制信号完成小功率负载回路的通断切换，解决主控IO口驱动能力不足、无法直接带载的问题，同时Qwiic接口的标准化插接设计能省去杜邦线接线的繁琐，降低接线错误率，适合快速原型搭建的场景。从实际使用的角度看，这块中继板的核心功能是承接主控端的I2C控制信号，经过板载电路处理后驱动继电器完成吸合、释放动作，板上预留的四个安装孔位完全匹配常用的创客项目安装孔距标准，不管是固定在亚克力安装架、3D打印支架还是铝型材导轨的转接板上，都不需要额外打孔调整，安装边界的设计充分考虑了快速搭建项目的需求，板上除了主继电器本体之外，还预留了状态指示、接线端子的位置，实际接线时不需要额外外接指示模块就能直观判断继电器的工作状态。

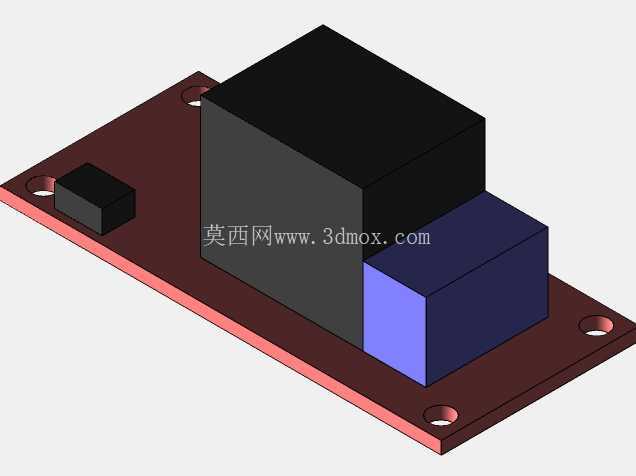

　　做这个结构建模的时候，所有尺寸都是通过卡尺实测实物得到的，没有直接套用官方的标称尺寸，毕竟实际生产的PCB板会存在丝印偏移、元件焊接高度公差的问题，建模时特意把主继电器的本体高度、侧边辅助元件的突出高度、PCB板的实际厚度都做了公差预留，避免后续做装配干涉检查的时候出现误判。很多工程师在做项目整机结构设计的时候，经常会忽略板载元件的实际高度，只按照PCB板的厚度预留安装空间，最后装配的时候才发现继电器本体顶到上盖，或者侧边的接线端子和安装立柱干涉，这个模型在搭建的时候就把所有突出板面的元件轮廓都做了还原，包括主继电器的黑色塑壳本体、侧边的蓝色驱动模块、板角的固定安装孔的沉台深度，都和实物保持一致，导入到装配体里就能直接做干涉检查，不需要再反复调整安装位的预留尺寸。

　　从电路布局的思路来看，这块板的元件排布非常规整，大体积的继电器本体放在板身中部偏左的位置，重心落在四个安装孔围成的矩形区域内，固定之后不会因为板身一端过重出现翘边的问题，Qwiic接口放在板边位置，插接连接线的时候不会和其他元件干涉，接线端子的位置也预留了足够的手指操作空间，不需要用尖嘴钳辅助就能完成导线的锁紧操作。实际选型的时候，很多人会只关注继电器的触点电流参数，忽略板身的实际安装尺寸，尤其是在紧凑的手持设备、小型桌面仪器内部，每毫米的安装空间都需要精准计算，这个模型还原了板身所有的外形轮廓，包括PCB边缘的倒角、安装孔的实际内径、每个元件的外轮廓尺寸，在做整机布局的时候可以直接把模型导入，提前规划走线空间、安装立柱的位置，避免后期打样之后出现装不上的问题。

　　另外板上的元件高度差也做了精准还原，主继电器是板上最高的元件，比侧边的驱动模块高出近三分之一，在设计外壳的时候，只需要按照主继电器的高度预留内腔空间，就能保证其他元件不会和外壳发生干涉，不需要逐个测量每个元件的高度。对于做快速原型开发的工程师来说，这类标准化接口的继电器板不需要自己画PCB打样，直接采购成品就能用，但是结构设计阶段必须要有精准的三维模型才能完成整机的布局设计，这个模型完全按照实物测绘的尺寸搭建，所有安装边界、元件轮廓都和实物一致，不管是做安装支架设计、外壳内腔设计还是整机装配干涉检查，都能直接使用，不需要再花时间自己测绘建模。
