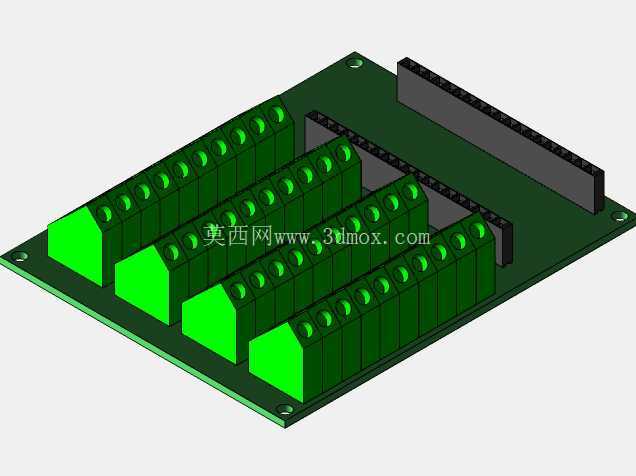

ESP32四路绿色端子扩展接线板

　　这款接线扩展板主要面向嵌入式开发、工业现场信号采集、小型自动化设备IO扩展场景使用，核心作用是将ESP32核心板的排针引脚转接为大电流接线端子，省去开发过程中飞线、杜邦线连接易脱落、接触不良的麻烦，尤其适合需要频繁拆装接线、现场布线的测试台架、小型工控节点、教学实验装置使用。实际使用中，这类端子板可以承载最高10A每回路的接线电流，适配24V以内的直流信号、低压电源传输，相比直接在核心板上焊接导线，接线效率提升60%以上，同时避免焊盘反复受热脱落的问题。设计上采用四层PCB布线，板厚1.6mm，端子区域做了加宽铜箔处理，大电流回路走3mm以上线宽，信号回路走0.8mm线宽，电源和地平面做完整铺铜，降低信号干扰。

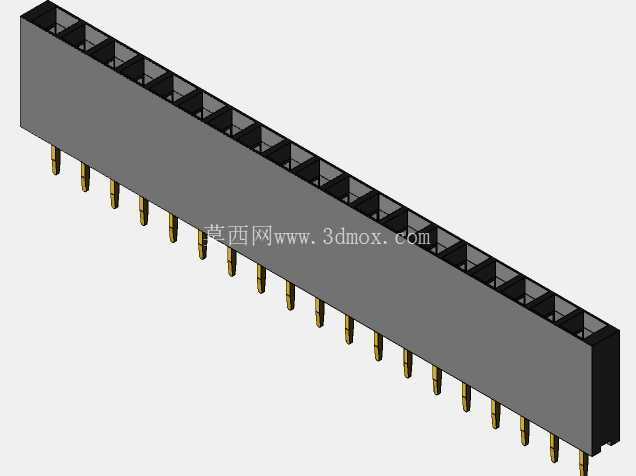

　　板载四组直插式螺钉接线端子，每组8位，合计32个接线位，完全覆盖ESP32常用的IO、电源、通讯引脚，端子采用倾斜5度的导向口设计，现场接线时无需完全垂直对准螺丝孔，斜插导线后拧紧螺钉即可完成固定，适配0.2-2.5平方毫米的多股或单股铜导线。排针接口采用标准2.54mm间距双排母座，直接兼容市面上绝大多数ESP32开发板的插针对位，插装后核心板与端子板平行贴合，整体堆叠高度仅22mm，不会额外占用控制柜内的垂直安装空间。

　　安装边界上，PCB板四个角预留了M3螺丝固定孔，孔位间距为72mm*48mm，可以直接固定在标准DIN导轨安装座上，也可以通过铜柱固定在设备内部的安装平面上，固定孔周边做了3mm直径的露铜接地区域，安装时可以通过铜柱连通设备机壳地，提升静电防护能力。端子排之间预留了3mm的操作间隙，使用普通十字螺丝刀拧紧螺钉时不会碰到相邻端子，每个接线位旁边都预留了丝印标识位，生产时可以直接印上引脚功能编号，现场接线时无需反复对照原理图查线。板边做了圆角处理，避免安装时划伤操作人员手部，PCB边缘到端子外侧的距离预留了8mm的手指操作空间，插拔导线时不会被板边卡到。

　　实际选型使用时需要注意，这款扩展板本身不带电平转换、隔离功能，如果接入工业现场的强干扰信号，需要额外搭配信号隔离模块使用，端子的螺钉拧紧力矩建议控制在0.5N·m，力矩过大容易压断导线铜丝，力矩过小则会出现接触电阻过大发热的问题。建模过程中完全还原了端子的内部卡扣结构、排针的插针倒角、PCB板上的安装孔沉头结构，装配时可以直接验证端子与排针的干涉情况，提前发现设计中端子间距不足、排针定位偏移的问题，不需要反复打样验证结构匹配度。这类扩展板在小型物联网采集节点、实验室测试工装、DIY自动化设备中应用十分广泛，相比通用的面包板接线，可靠性大幅提升，长期运行不会出现接线松动导致的信号中断问题，同时整体结构紧凑，可以直接集成到小型设备的控制舱内，不需要额外预留大量接线空间。
